Alat Suis Voltan Tinggi Jenis Tetap Jenis Kotak XGN

Apakah Peralatan Ini?

Alat suis voltan tinggi jenis tetap jenis Kotak XGN (XGN bermaksud "Jenis tetap jenis kotak") adalah tertutup logam,alat suis voltan tinggi dalamanperhimpunan. Ia digunakan terutamanya dalam sistem kuasa AC tiga fasa dengan voltan terkadar 6kV, 10kV, 20kV atau 35kV, dan frekuensi terkadar 50/60Hz.

Apa yang ia lakukan?

Peralatan ini digunakan untuk menerima dan mengagihkan tenaga elektrik, serta untuk mengawal, melindungi dan memantau talian kuasa dan transformer. Tidak seperti alat suis jenis cabut, Alat suis voltan tinggi jenis tetap jenis XGN menggunakan pemutus litar dipasang tetap dan suis putus sambungan dengan jurang pengasingan yang boleh dilihat, menjadikannya lebih tegar, menjimatkan kos dan lebih mudah diselenggara dalam banyak aplikasi industri dan komersial berskala sederhana.

Pecahan Kod Model:

XGN – Jenis kotak Jenis tetap Logam Dalaman tertutup

Jenis kotak - Perumahan logam tertutup sepenuhnya

Jenis tetap – Pemasangan tetap komponen pensuisan utama

Aplikasi Biasa:

Bilik pengagihan kuasa di kilang, kompleks kediaman, pusat beli-belah, hospital, pusat data dan stesen tenaga boleh diperbaharui.

Penerangan Produk

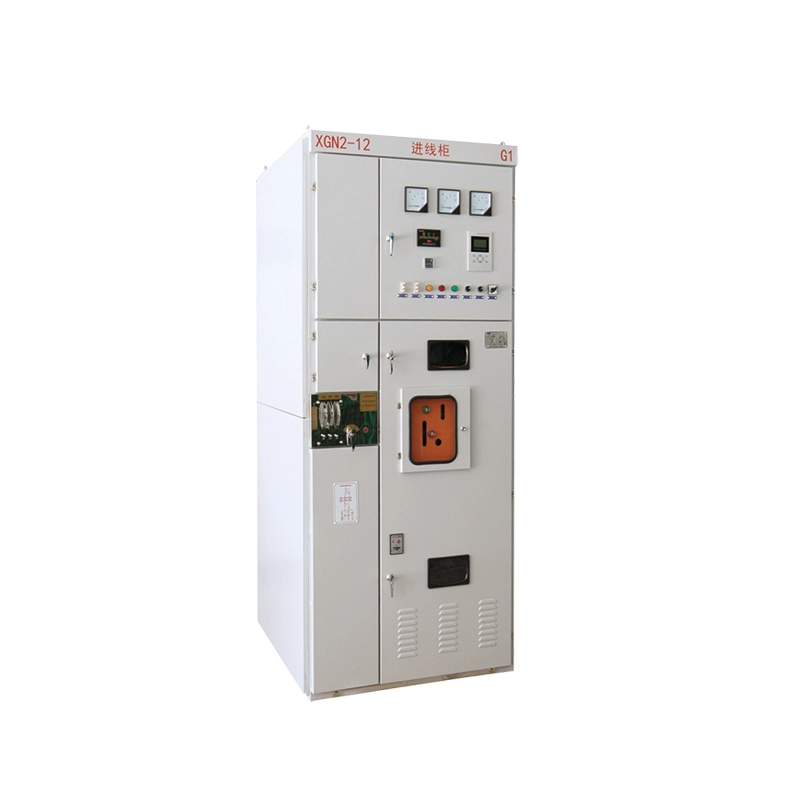

Alat suis voltan tinggi jenis tetap jenis Kotak XGN ialah penyelesaian alat suis yang standard, menjimatkan dan sangat boleh dipercayai. Struktur terasnya termasuk pemutus litar vakum pemasangan tetap, suis pengasing tiga kedudukan, pengubah arus, pengubah voltan dan mekanisme saling mengunci yang komprehensif. Penutup diperbuat daripada keluli tergelek sejuk atau keluli tahan karat berkualiti tinggi, disalut dengan serbuk elektrostatik untuk rintangan kakisan yang sangat baik.

Parameter elektrik utama: voltan undian 12kV (24kV/40.5kV pilihan), arus undian sehingga 3150A, litar pintas menahan arus sehingga 40kA. Thealat suismematuhi sepenuhnya piawaian GB3906 dan IEC62271‑200.

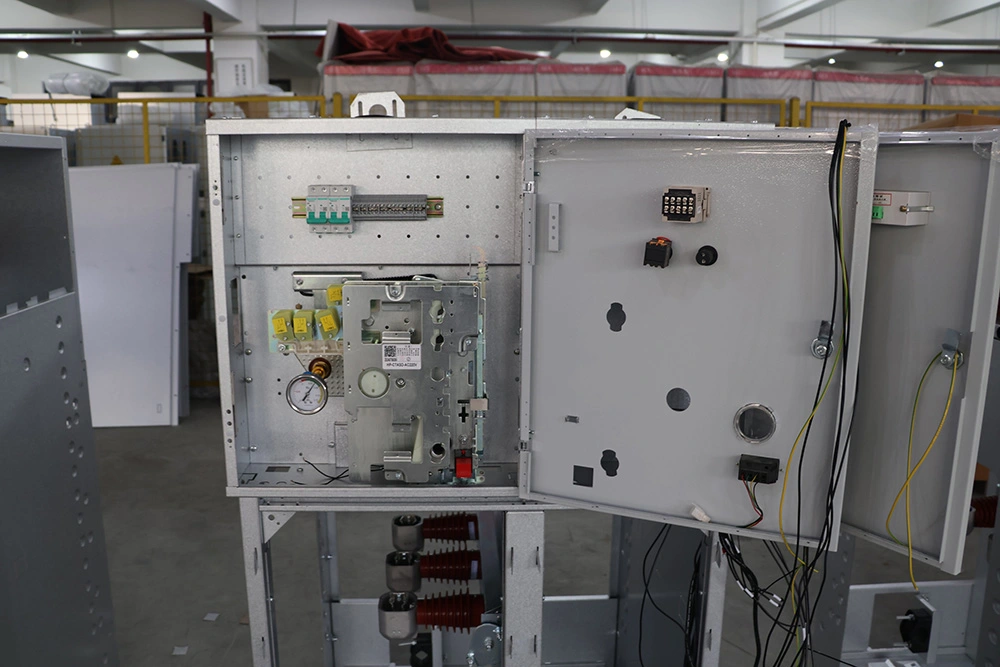

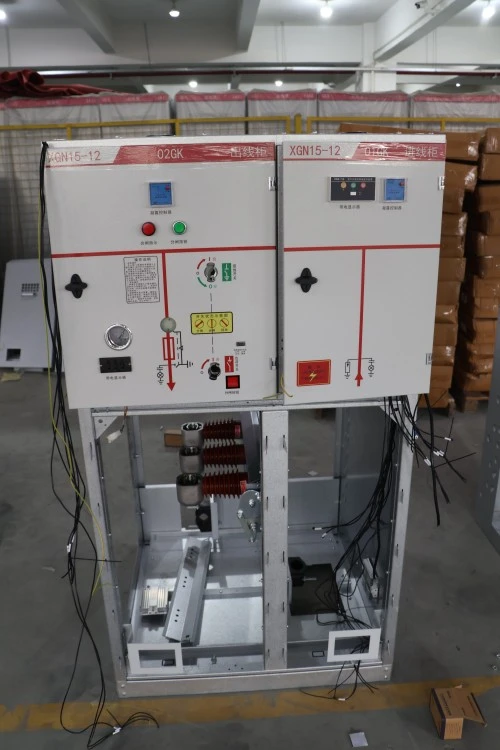

Reka bentuknya yang padat (lebar tipikal 800mm, kedalaman 900mm, ketinggian 2200mm) menjimatkan ruang lantai yang berharga. Semua petak voltan tinggi tertutup sepenuhnya dan saling berkunci, memastikan operasi yang selamat. Panel hadapan termasuk gambar rajah mimik yang jelas, lampu penunjuk dan butang perjalanan kecemasan.

Alat suis voltan tinggi jenis tetap jenis XGN Box amat sesuai untuk projek di mana operasi mudah, kos pendahuluan yang rendah dan penyelenggaraan mudah diutamakan berbanding kebolehkonfigurasian pengeluaran.

Parameter Produk (Spesifikasi)

Ciri dan Aplikasi Produk

Ciri-ciri Utama

1. Kesederhanaan Jenis Tetap – Kadar Kegagalan yang lebih rendah

Tiada struktur rel bergerak yang rumit. Alat suis voltan tinggi jenis tetap jenis Kotak XGN menggunakan sambungan berbolted atau hubungan terus, dengan banyaknya mengurangkan risiko kegagalan mekanikal.

2. Kenalan Putuskan Kelihatan – Selamat untuk Kunci Keluar/Tagout

Suis pengasing menyediakan kedudukan hubungan yang boleh dilihat dengan jelas. Operator boleh mengesahkan pemisahan litar secara visual sebelum penyelenggaraan – kelebihan keselamatan kritikal berbanding gear jenis minyak atau mini yang lebih lama.

3. Padat dan Menjimatkan Ruang

Lebar serendah 600mm untuk versi 12kV. Sesuai untuk memasang semula dalam pencawang ruang terhad.

4. Saling Terkunci Sepenuhnya – Mencegah Salah Operasi

Saling kunci mekanikal dan elektrik antara pemutus litar, suis pengasing, dan penutup hadapan mematuhi keperluan "lima-pencegahan".

5. Boleh Disesuaikan untuk Persekitaran Yang Keras

Pemanas anti-kondensasi dan penutup hadapan IP4X memastikan operasi yang boleh dipercayai dalam persekitaran lembap atau berdebu.

Kawasan Permohonan

● Loji industri – bekalan kuasa untuk barisan pengeluaran

● Kompleks komersial – bilik pengedaran utama

● Pusat data – pensuisan kuasa sandaran

● Stesen janakuasa angin/solar – pengumpulan voltan sederhana

● Hospital – pensuisan dwi kuasa dengan gear tetap

Soal Jawab

S: Apakah perbezaan antara Alat suis voltan tinggi jenis tetap jenis XGN anda dan jenis keluar (seperti KYN)?

A: Soalan yang bagus. Alat suis voltan tinggi jenis tetap jenis Kotak XGN mempunyai pemutus litar dipasang tetap. Anda tidak boleh "melancarkan" pemutus, tetapi anda mendapat struktur yang lebih tegar, kos pendahuluan yang lebih rendah dan penyelenggaraan yang lebih mudah. Untuk aplikasi di mana lebihan ketersediaan tinggi tidak kritikal (mis., kurang daripada 500 operasi setahun), jenis tetap adalah lebih menjimatkan dan boleh dipercayai.

pintu.

Butiran Pengeluaran

1. Pembuatan Kandang

Plat keluli tergelek sejuk (≥2mm tebal) atau keluli tahan karat 304

Lenturan, kimpalan, dan rawatan permukaan di dalam rumah

Salutan serbuk elektrostatik (ketebalan ≥60μm, ujian semburan garam ≥240j)

2. Komponen Teras

Pemutus litar vakum pemasangan tetap (jenama: Lugao / Siemens pilihan, ABB)

Suis pengasing tiga kedudukan dengan putus yang boleh dilihat

Bar bas kuprum (tintin atau bersalut perak)

Pengubah arus/voltan (kelas ketepatan 0.5 / 0.2S)

3. Pendawaian Dalaman

Nombor wayar, blok terminal dan saluran plastik ditanda dengan jelas

Pendawaian sekunder diuji pada 2kV selama 1 minit

Semua wayar kalis api dan berkadar 105°C

4. Ujian Kilang

Kekerapan kuasa menahan ujian voltan

Pengukuran rintangan litar utama

Ujian operasi mekanikal (≥200 kali)

Pengesahan fungsi saling kunci

Pengukuran pelepasan separa (≤10pC)

XGN lwn KYN Switchgear

Memilih antara XGN Fixed Type Switchgear danAlat Suis Boleh Tarik KYN bergantung pada keperluan projek anda, strategi penyelenggaraan dan belanjawan. Alat suis XGN direka untuk aplikasi yang mengutamakan kebolehpercayaan, operasi mudah dan kos pelaburan yang lebih rendah, manakala gear suis KYN lebih sesuai untuk sistem yang memerlukan penyelenggaraan yang kerap atau fleksibiliti operasi yang tinggi.

Pensijilan dan Jaminan Kualiti

● mematuhi IEC 62271‑200

● GB 3906 diperakui

● Kerosakan arka dalaman diuji (IAC A-FL) – pilihan

● Sistem pengurusan kilang ISO 9001:2015

● Taip laporan ujian daripada stesen ujian radas voltan tinggi negara (Xi’an / Beijing)

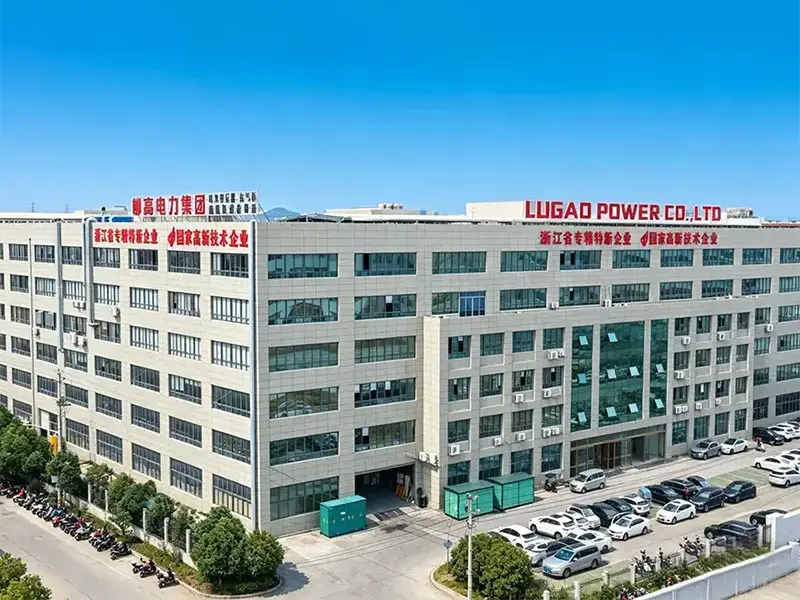

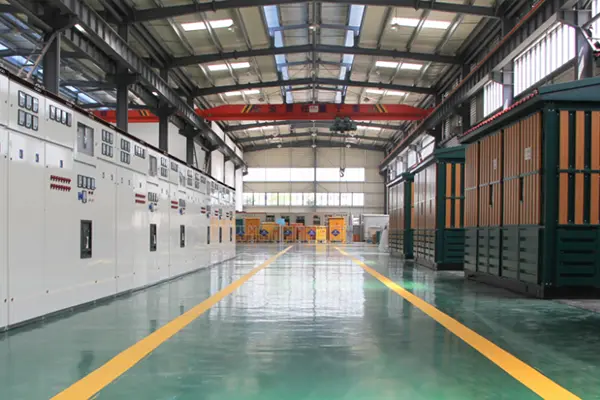

Alat suis XGN kami dihasilkan di kemudahan pengeluaran moden yang dilengkapi dengan mesin pemotong laser CNC, pusat lenturan CNC, sistem kimpalan robotik, talian pemprosesan bar bas tembaga, dan makmal ujian voltan tinggi yang komprehensif. Alat suis voltan tinggi jenis tetap jenis XGN anda akan dihantar dengan set lengkap laporan ujian, gambar rajah pendawaian dan manual operasi dalam bahasa Inggeris dan Cina.

Kelebihan Berbanding Pesaing – Mengapa Memilih Lugao?

Pembungkusan dan Penghantaran

Standard Pembungkusan

● Sarung papan lapis berkekuatan tinggi individu dengan filem kalis lembapan

● Pelapik busa dalaman untuk komponen

● Semua terminal keluar ditutup dengan penutup penebat

● Bahagian busbar dibungkus berasingan dengan label

Tanda Penghantaran

● Nombor pesanan, destinasi, berat, tanda "Rapuh" dan "Tiada Tindanan".

Pilihan Penghantaran

● FOB Ningbo / Shanghai

● Masa utama: 15–25 hari untuk konfigurasi standard

Komitmen Perkhidmatan Selepas Jualan

● Tempoh Waranti – 12 bulan dari tarikh penghantaran (dilanjutkan kepada 24 atau 36 bulan di bawah kontrak perkhidmatan)

● Sokongan Teknikal – Perundingan percuma seumur hidup; penyelesaian masalah jauh dalam masa 2 jam semasa hari perniagaan

● Field Service – Panduan pemasangan tersedia; pengendalian kerosakan di tapak seperti yang diperlukan (percuma semasa jaminan)

● Bekalan Alat Ganti – Alat ganti biasa disimpan; penghantaran kurier hari berikutnya untuk pesanan segera
