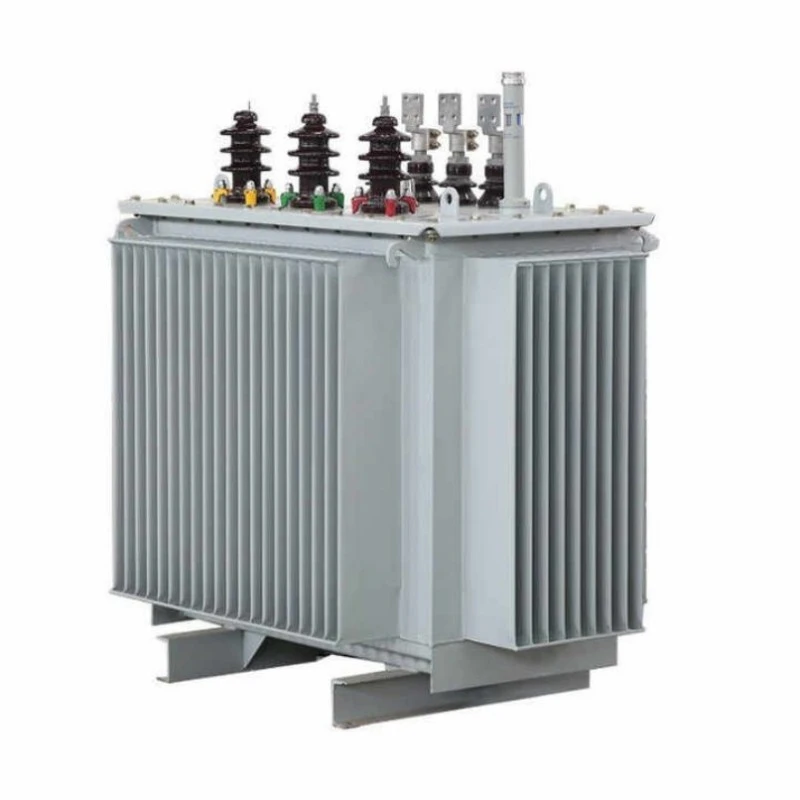

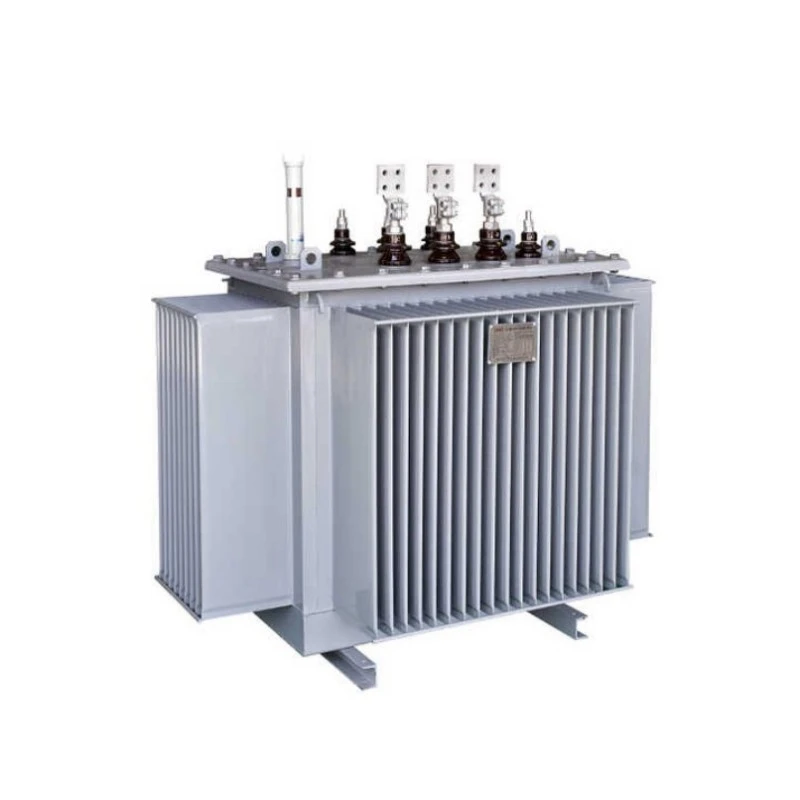

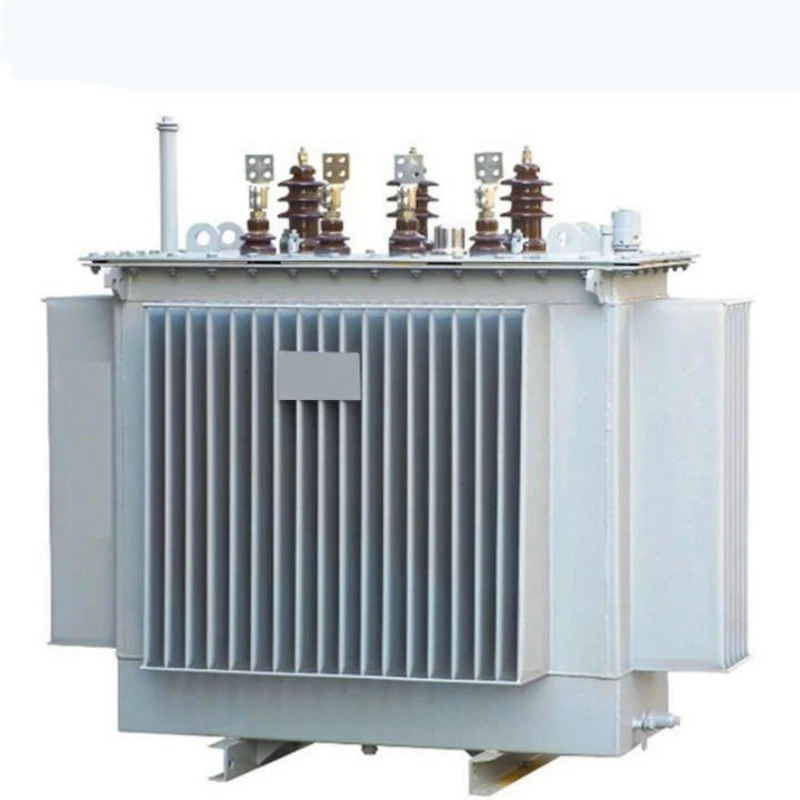

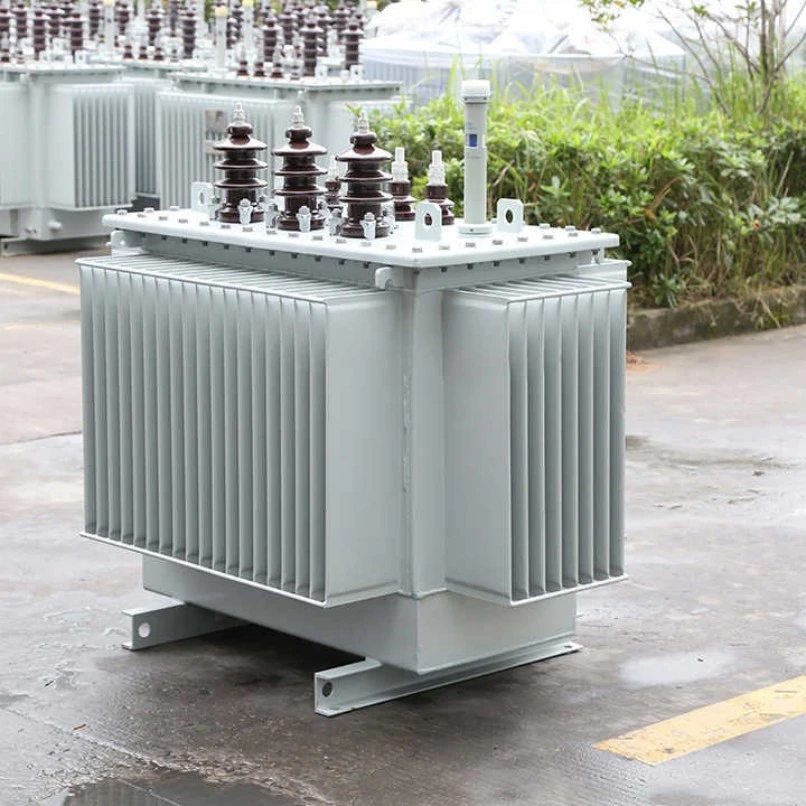

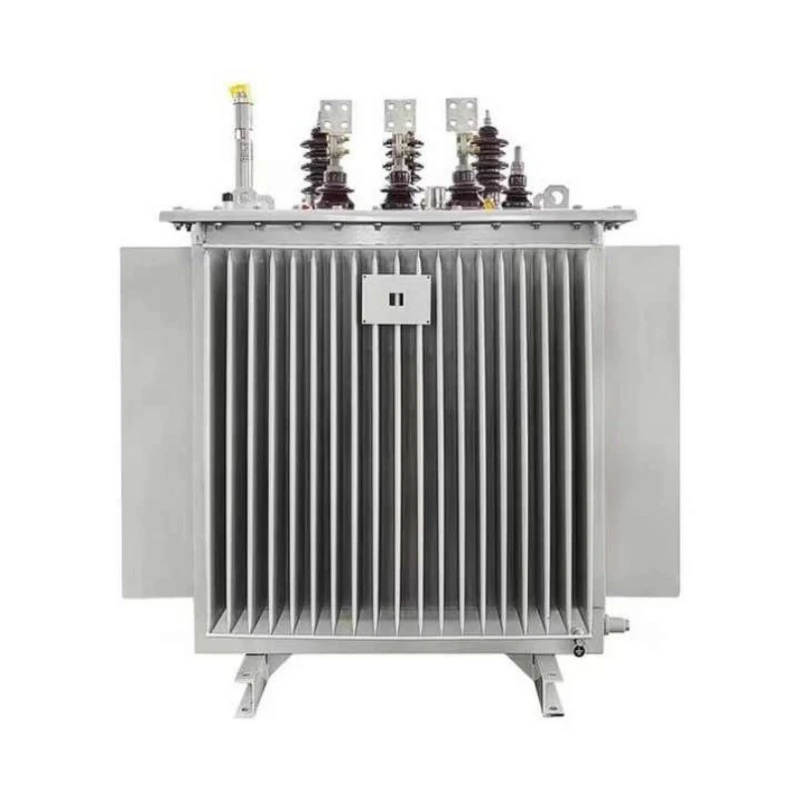

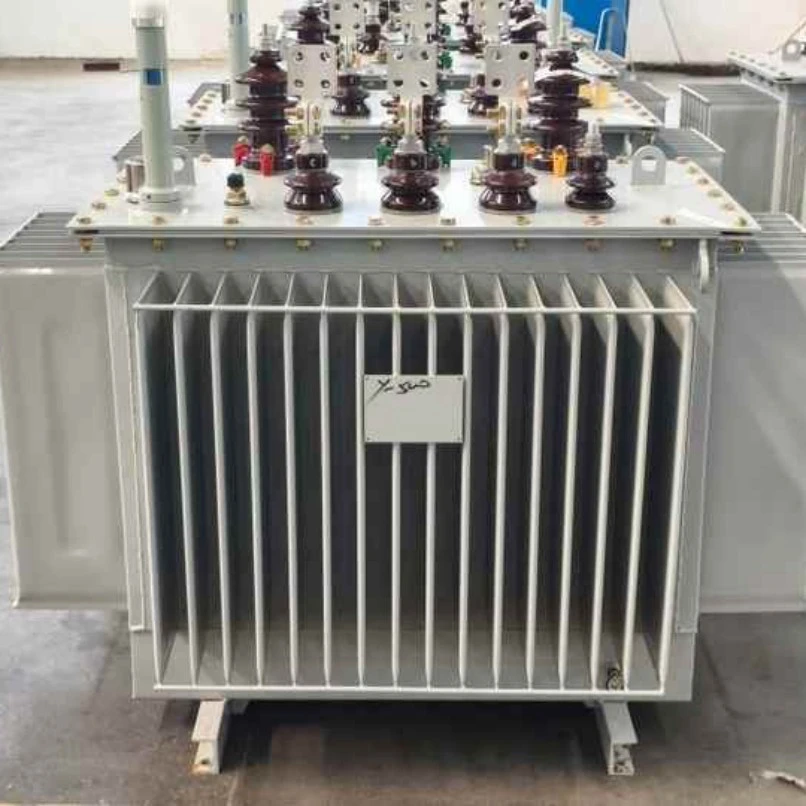

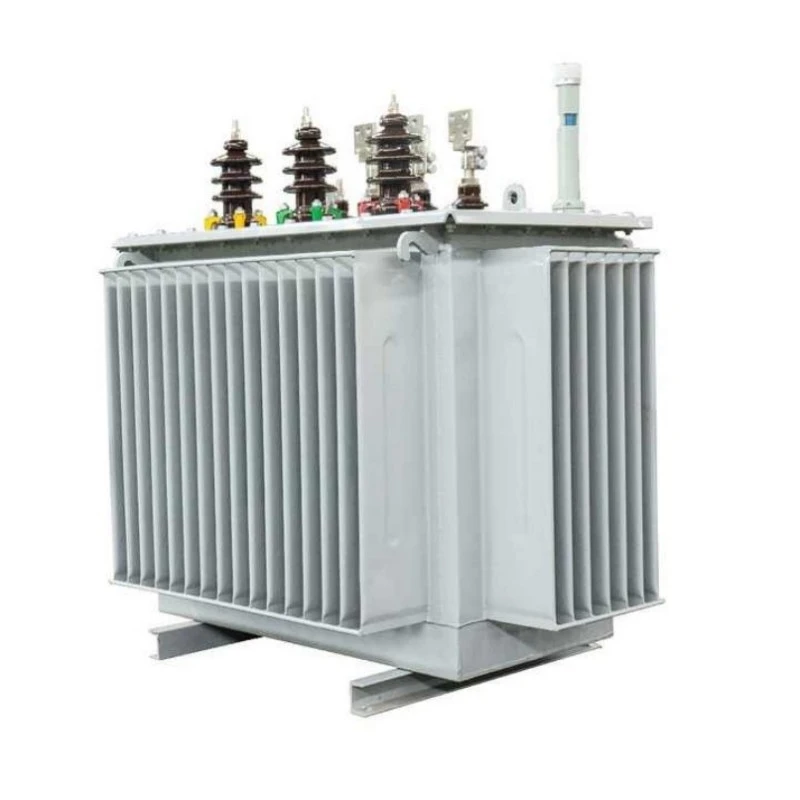

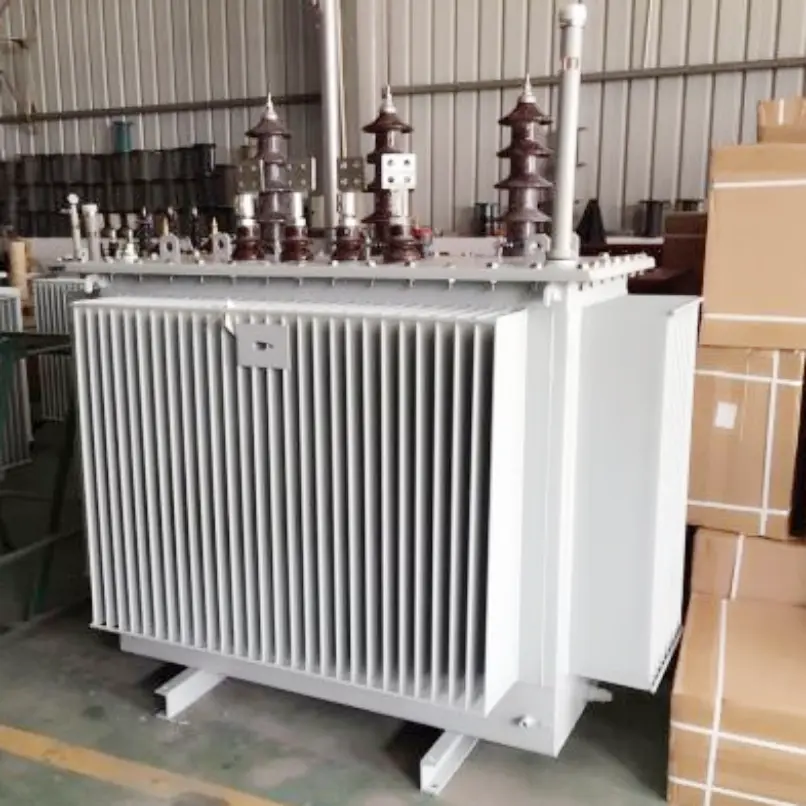

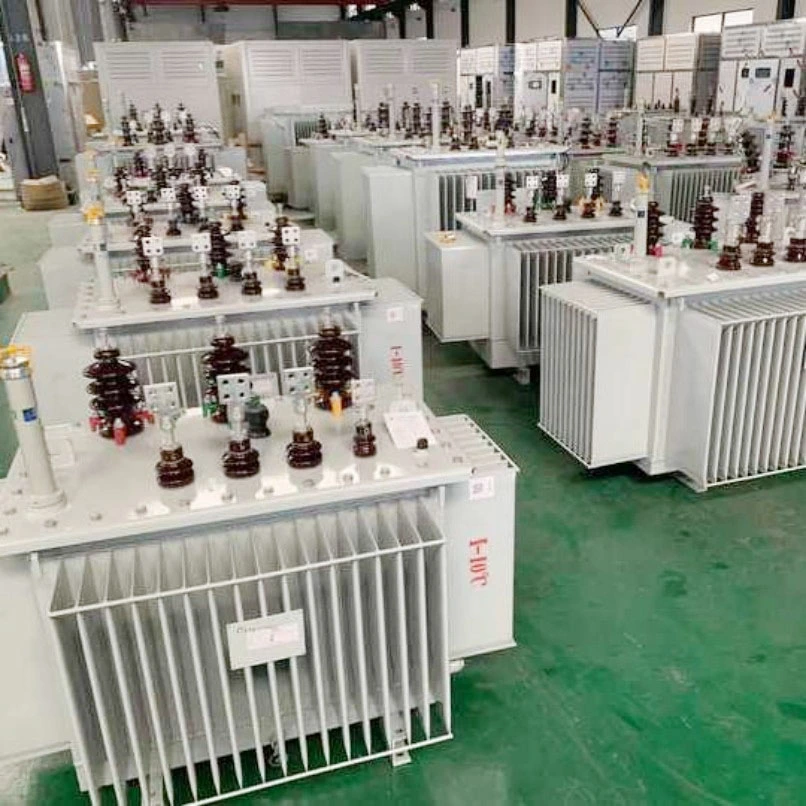

S11 Pencawang Padat Minyak Elektrik Transformer Rendam

S11 Compact Substation Electrical Oil Immersed Transformer syarikat kami ialah penyelesaian yang sangat cekap dan penjimatan tenaga yang direka khusus untuk rangkaian pengagihan kuasa moden. Membeli produk ini memberikan anda unit bersepadu yang menggabungkan transformer,alat suis voltan tinggi, dan peralatan pengedaran voltan rendah, menjimatkan ruang pemasangan dan kos pembinaan dengan ketara.

Produk ini menggunakan teras keluli silikon kehilangan rendah dan belitan kuprum kekonduksian tinggi, menghasilkan kehilangan tanpa beban yang jauh lebih rendah daripada piawaian kebangsaan, yang membawa kepada pengurangan ketara dalam penggunaan tenaga sepanjang operasi jangka panjang. Sistem penyejukan yang direndam minyak memastikan pelesapan haba yang sangat baik, mengekalkan operasi yang stabil walaupun dalam keadaan suhu tinggi dan beban tinggi. Struktur modularnya yang padat memudahkan pengangkutan dan pemasangan serta meningkatkan keselamatan penyelenggaraan di tapak.

Ciri Produk Dan Aplikasi

Ciri-ciri

1. Memenuhi atau melebihi ANSI.IEC.GB.SANS.Standards

2. Pengendalian, Pemasangan dan Operasi yang Selamat.

3. Penampilan moden yang menarik

4. Struktur Munasabah

5. Tertutup sepenuhnya

6. Kebolehpercayaan sistem yang lebih tinggi

7. Keselamatan dan kebolehpercayaan yang tinggi dalam operasi

8. Kapasiti tinggi beban dan kecekapan yang tinggi

9. Pembinaan teguh mempunyai litar pintas yang sangat baik dan keupayaan tahan haba

10. Transformer lebih cekap dengan Mengurangkan kehilangan tanpa beban dan Mengurangkan kehilangan beban

Transformer Pencawang Elektrik Padat S11 Pencawang Elektrik Pencawang Padat Pencawang elektrik minyak tenggelam mempunyai empat kelebihan teras:

Kecekapan Tinggi & Penjimatan Tenaga:menggunakan keluli silikon kehilangan rendah dan struktur teras yang dioptimumkan, kedua-dua kehilangan tanpa beban dan kehilangan beban adalah jauh lebih rendah daripada produk tradisional, sejajar dengan garis panduan penjimatan tenaga negara dan mengurangkan kos operasi dengan ketara dalam operasi jangka panjang.

Kapasiti Pelesapan Haba & Beban Terlebih:sebagaipengubah terendam minyak, ia menggunakan minyak penebat berprestasi tinggi sebagai medium penyejukan dan penebat, menawarkan kecekapan pelesapan haba yang tinggi dan mengekalkan operasi yang stabil walaupun di bawah suhu tinggi, beban berat atau keadaan yang keras, dengan berkesan memanjangkan hayat perkhidmatan peralatan.

Reka Bentuk Struktur Padat :Transformer Rendam Minyak Elektrik Pencawang Padat S11 direka khas untuk pencawang padat, menampilkan jejak kecil dan struktur padat yang memudahkan pemasangan dan penyelenggaraan. Ia amat sesuai untuk tapak pengagihan kuasa dalaman atau luaran di mana ruang adalah pada premium.

Kebolehpercayaan & Keselamatan Tinggi :struktur tertutup sepenuhnya dengan berkesan menghalang pengoksidaan minyak dan kemasukan lembapan, memberikan prestasi penebat yang sangat baik dan keupayaan tahan litar pintas, memastikan operasi selamat dan stabil jangka panjang di bawah keadaan grid yang kompleks.

Permohonan

Keadaan perkhidmatan biasa Transformer

1. Ketinggian di atas paras laut adalah di bawah 1000m;

2. Suhu persekitaran;

3. Suhu udara tertinggi +40°C;

4. Suhu udara purata harian tertinggi+30°C;

5. Suhu udara purata tahunan tertinggi +20°C;

6. Suhu udara luar terendah -25°C;

Senario Aplikasi Utama

Rangkaian Pengagihan Tenaga Bandar:Sesuai untuk pencawang padat di kawasan perumahan, kawasan komersial dan taman perindustrian, memenuhi permintaan kuasa berketumpatan tinggi.

Projek Tenaga Baharu:Transformer Rendam Minyak Elektrik Pencawang Padat S11 digunakan secara meluas dalam peringkat peningkatan atau pengedaran sistem penjanaan kuasa fotovoltaik dan angin, yang mampu menahan persekitaran luar yang keras.

Pembinaan Infrastruktur:Sesuai untuk lokasi yang mempunyai keperluan kebolehpercayaan bekalan kuasa tinggi, seperti lapangan terbang, kereta bawah tanah, hospital dan pusat data.

Bekalan Kuasa Sementara dan Kecemasan:Struktur padat, mudah diangkut, sesuai untuk pencawang sementara atau senario pembaikan kecemasan.

Parameter Produk (Spesifikasi)

Perbandingan Transformer S11 VS S13

Memilih pengubah pengedaran yang betul bergantung pada sasaran kecekapan tenaga projek anda, belanjawan dan kos operasi jangka panjang. Kedua-dua transformer tenggelam minyak S11 dan S13 digunakan secara meluas dalam sistem pengagihan kuasa, tetapi ia direka untuk keutamaan prestasi yang berbeza.

Butiran Pengeluaran

Bahan Teras dan Proses

Teras Transformers Rendam Minyak Elektrik Pencawang Padat S11 dibina menggunakan keluli silikon berorientasikan bijirin gelek sejuk kebolehtelapan tinggi. Laminasi teras dicukur dengan tepat dan disusun secara automatik untuk memastikan sambungan yang ketat dan laluan magnet yang seragam, pada asasnya meminimumkan arus tanpa beban dan kehilangan sesat.

Struktur Penggulungan

Kedua-dua belitan voltan tinggi dan voltan rendah menggunakan konduktor kuprum bebas oksigen untuk kekonduksian elektrik yang tinggi dan kehilangan rintangan yang rendah. Selain itu, belitan voltan rendah menggunakan konfigurasi penggulungan foil dengan penebat antara lapisan seragam, yang meningkatkan keupayaan tahan litar pintas dengan ketara.

Sistem Penebat

Minyak penebat mineral berkualiti tinggi atau secara pilihan, cecair penebat titik api yang mesra alam, digunakan untuk memberikan kekuatan dielektrik yang sangat baik dan kestabilan kimia. Sistem penebat kertas minyak menjalani proses pengeringan vakum dan pengisian minyak yang ketat untuk memastikan tiada sisa gelembung udara kekal, mencapai voltan permulaan nyahcas separa jauh melebihi keperluan standard, dengan itu memastikan kebolehpercayaan operasi jangka panjang.

Butiran Reka Bentuk Struktur

Tangki dan Struktur Pengedap

Tangki itu menggabungkan panel beralun atau reka bentuk radiator jenis sirip bersepadu, memenuhi keperluan penyejukan sambil memberikan kelenturan anjal untuk menampung turun naik volum minyak secara automatik. Struktur tertutup sepenuhnya dilengkapi dengan injap pelepas tekanan dan penunjuk aras minyak, menghalang sentuhan antara minyak dan udara ambien, dengan itu mengelakkan pengoksidaan dan penyerapan lembapan, dan memanjangkan selang penggantian minyak.

Reka Bentuk Bersepadu Padat

Dioptimumkan untuk aplikasi pencawang padat, Transformer Rendam Minyak Elektrik Pencawang Padat S11 membolehkan penyepaduan prapasang dengan suis voltan tinggi dan panel pengedaran voltan rendah. Dimensi luaran dikira dengan tepat untuk meminimumkan jejak sambil memenuhi keperluan pelepasan elektrik dan jarak penebat. Beg angkat, lubang pelekap asas, dan kaedah kemasukan kabel diseragamkan untuk memudahkan pemasangan dan sambungan yang cepat di tapak.

Konfigurasi Perlindungan dan Kawalan

Pemantauan dan Perlindungan Suhu

Tolok suhu minyak dan penunjuk suhu penggulungan disediakan sebagai standard, membolehkan pemantauan suhu masa nyata dan menawarkan penggera yang boleh dikonfigurasikan dan hubungan perjalanan. Untuk transformer berkapasiti tinggi, sistem pengukuran suhu gentian optik pilihan membolehkan pemantauan tepat suhu hotpot berliku, menyediakan sokongan data untuk pengurusan beban dinamik.

Tekanan dan Perlindungan Paras Minyak

Injap pelega tekanan dipasang untuk melepaskan tekanan secara automatik sekiranya tekanan tangki dalaman tidak normal, menghalang ubah bentuk atau pecah. Tolok aras minyak mempunyai fungsi penggera aras minyak rendah, membolehkan campur tangan penyelenggaraan tepat pada masanya atau pengesanan kebocoran.

Kualiti dan Jaminan Pengujian

Setiap pengubah menjalani ujian jenis komprehensif dan ujian rutin sebelum penghantaran, termasuk ujian kehilangan tanpa beban dan kehilangan beban, ujian impedans litar pintas, ujian tahan voltan lebih teraruh, ujian nyahcas separa dan ujian impuls kilat. Semua penunjuk prestasi utama melebihi keperluan kedua-dua piawaian kebangsaan dan spesifikasi IEC, memastikan operasi stabil jangka panjang di bawah keadaan medan yang kompleks.

Mengapa Memilih Kuasa Lugao?

Dengan keupayaan pembuatan termaju dan sistem pengurusan kualiti yang ketat, Lugao Power menyediakan penyelesaian peralatan pengagihan kuasa yang boleh dipercayai kepada pelanggan di seluruh dunia.

Pengeluar Khusus— Lugao mempunyai lebih 10 tahun pengalaman dalam sektor peralatan penghantaran dan pengedaran kuasa, yang mengkhusus dalam reka bentuk dan pembuatan transformer tenggelam minyak,transformer jenis kering, pencawang pasang siap, dan alat suis voltan sederhana dan tinggi.

Kawalan Kualiti yang Ketat— Setiap pengubah terendam minyak siri S11 menjalani ujian rutin yang komprehensif sebelum meninggalkan kilang, termasuk ujian tanpa beban dan kehilangan beban, ujian rintangan penebat, ukuran rintangan belitan, ujian voltan tahan dielektrik dan pemeriksaan penerimaan kilang, untuk memastikan kebolehpercayaan semasa operasi di tapak.

Penyelesaian Kejuruteraan Tersuai— Kami menawarkan perkhidmatan penyesuaian untuk penarafan voltan, kapasiti, kumpulan sambungan, kaedah penyejukan, reka bentuk kepungan dan konfigurasi pemasangan untuk memenuhi keperluan pelbagai sektor, termasuk utiliti, industri, tenaga boleh diperbaharui dan projek infrastruktur.

Reka Bentuk Cekap Tenaga— Transformer kami dikilangkan menggunakan kepingan keluli silikon berorientasikan bijirin gelek sejuk berkualiti tinggi dan belitan tembaga kekonduksian tinggi, direka untuk mengurangkan penggunaan tenaga, meningkatkan kecekapan operasi dan mengurangkan jumlah kos pemilikan sepanjang keseluruhan kitaran hayat.

Pematuhan dengan Piawaian Antarabangsa—— Produk kami dihasilkan di bawah sistem pengurusan kualiti yang diperakui ISO dan mematuhi IEC, GB dan piawaian antarabangsa lain yang berkaitan. Jenis laporan ujian dan dokumentasi teknikal tersedia atas permintaan.

Bekalan Global yang Boleh Dipercayai—— Disokong oleh pasukan kejuruteraan dan eksport yang berpengalaman, Lugao menyediakan pelanggan global dengan perundingan teknikal, sebut harga segera, perkhidmatan OEM/ODM yang fleksibel, pembungkusan selamat dan sokongan selepas jualan yang responsif.

Perkhidmatan selepas jualan produk

1. Selepas pengubah dipasang dan beroperasi di tapak, ia dijamin bebas bocor, dan cat dijamin tidak mengelupas atau luntur. Waranti 5 tahun disediakan; sebarang masalah kualiti yang berlaku di bawah penggunaan biasa dalam tempoh jaminan akan dilindungi oleh jaminan.

2. Semua Transformer Rendam Minyak Elektrik Pencawang Padat S11 dilindungi oleh perkhidmatan seumur hidup, memastikan kesempurnaan aksesori produk.

3. Hayat perkhidmatan tidak kurang daripada 30 tahun.

4. Sekiranya berlaku kegagalan peralatan, pembekal akan bertindak balas dalam masa satu jam selepas menerima pemberitahuan daripada pembeli, dan menghantar kakitangan teknikal ke tapak dalam masa 24 jam di dalam negara.

Komitmen Perkhidmatan

1. Transformer Rendam Minyak Elektrik Pencawang Padat S11 dihasilkan mengikut ketat keperluan Sistem Pengurusan Kualiti ISO 9001-2008, memastikan produk memenuhi 100% standard kualiti sebelum meninggalkan kilang.

2. Syarikat kami menyediakan perkhidmatan pra-jualan, jualan dan selepas jualan yang komprehensif untuk memastikan kepuasan pelanggan.

2. Syarikat kami menawarkan waranti selama 60 bulan. Sekiranya berlaku sebarang isu kualiti, kami akan membaiki atau menggantikan produk secara percuma, memastikan 100% kepuasan pelanggan.

Reka bentuk dan ujian transformer hendaklah mematuhi piawaian berikut:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Pengubah Kuasa》

GB/T6451-2015 《Spesifikasi dan Keperluan Teknikal untuk Transformer Kuasa Rendam Minyak》

JB/T3837-2010 《Kaedah Penyusun Penetapan Jenis untuk Produk Transformer》

GB/T311.1-3.11-97 《Penyelarasan Penebat dan Teknik Pengujian Voltan Tinggi untuk Peralatan Transformasi dan Transformasi Voltan Tinggi》

GB10237-88 《Tahap Penebat dan Ujian Dielektrik untuk Pengubah Kuasa—Kelegaan Udara Penebat Luar》

GB7595-87 《Standard Kualiti untuk Minyak Transformer dalam Perkhidmatan》

GB7328-87 《Pengukuran Tahap Bunyi untuk Transformer》

GB7534-87 《Pengukuran Nyahcas Separa》

GB/T15164-94 《Panduan Memuatkan untuk Transformer Kuasa Rendam Minyak》

DL/T586-95 《Panduan Teknikal untuk Penyeliaan Pembuatan Pengguna Peralatan Kuasa》

GB/T311.1-3.11-97 《Penyelarasan Penebat dan Teknik Pengujian Voltan Tinggi untuk Peralatan Transformasi dan Transformasi Voltan Tinggi》

GB2536-1990 《Minyak Transformer》

JB/T56011-92 《Klasifikasi Kualiti Produk untuk Transformer Kuasa Rendam Minyak》

ZBK41005-89 《Tahap Bunyi Transformer 6-220KV》
