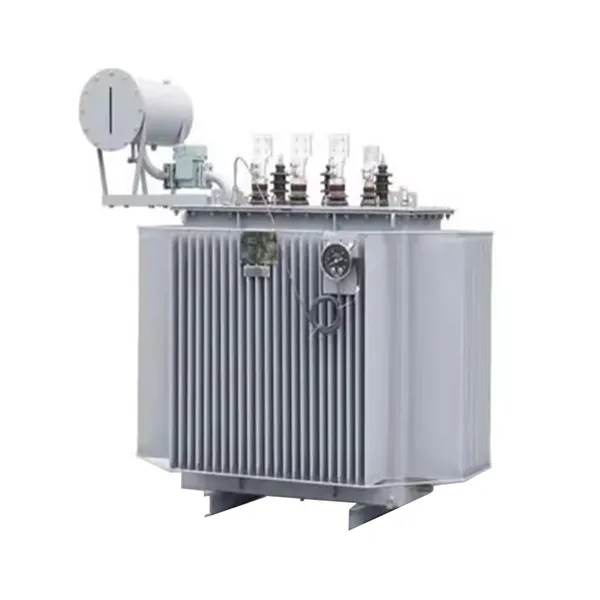

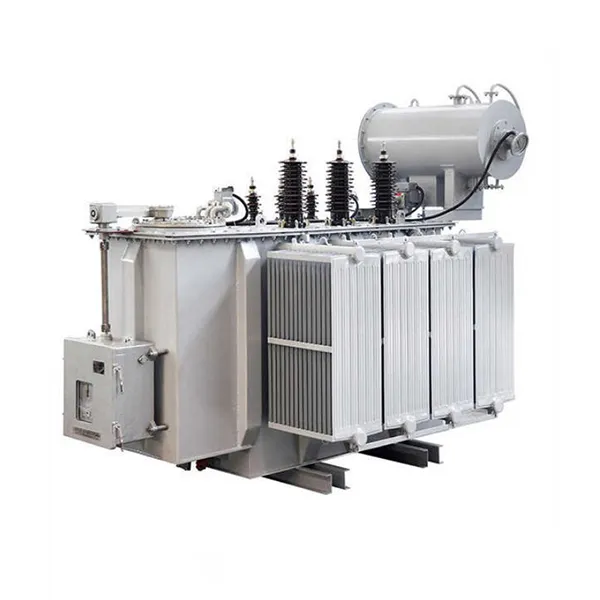

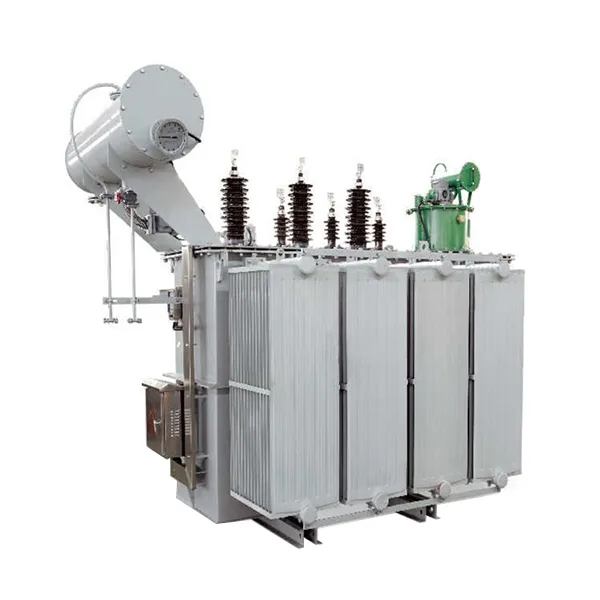

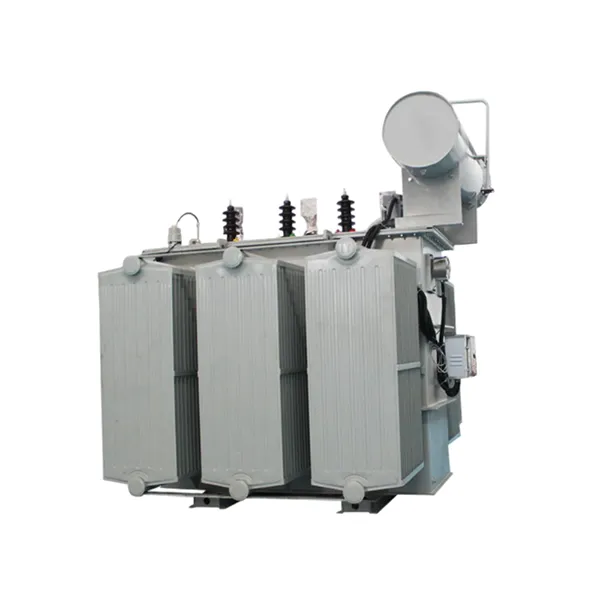

500kva Minyak Rendam Transformer Voltan Tinggi Luaran

Pengubah voltan tinggi luar yang direndam minyak tiga fasa ini, dinilai pada 500kVA, direka untuk menurunkan voltan tinggi seperti 10kV atau 35kV kepada paras voltan rendah seperti 0.4kV, menjadikannya sesuai untuk sistem pengedaran terminal. Transformer mempunyai teras yang dibina daripada keluli silikon berorientasikan bijirin gelek sejuk kebolehtelapan tinggi dengan reka bentuk sambungan pusingan bertingkat, dengan berkesan mengurangkan histerisis dan kehilangan arus pusar. Nilai kehilangan tanpa beban dengan ketara mengatasi standard kebangsaan.

Kedua-dua belitan voltan tinggi dan voltan rendah diperbuat daripada konduktor kuprum bebas oksigen. Penggulungan voltan rendah menggunakan konfigurasi luka foil dengan saluran minyak membujur, meningkatkan kekuatan mekanikal dan keupayaan tahan litar pintas dengan ketara. Reka bentuk tangki beralun yang tertutup sepenuhnya memberikan pelesapan haba yang sangat baik sambil mengimbangi perubahan isipadu minyak secara automatik. Reka bentuk ini menghalang sentuhan antara minyak penebat dan udara ambien, menghapuskan pengoksidaan minyak dan kemasukan lembapan, dengan itu memanjangkan hayat perkhidmatan.

Transformer direndam minyak menyokong berbilang julat ketikan (±5%, ±2×2.5%) untuk menampung turun naik voltan grid. Pembinaannya yang padat dan teguh sesuai dengan pemasangan luar yang dipasang pada tiang, platform atau aras tanah, memastikan prestasi yang boleh dipercayai merentas pelbagai keadaan iklim.

Parameter Produk (Spesifikasi)

Ciri Produk Dan Aplikasi

Ciri-ciri Utama

Kecekapan Tenaga Tinggi: Menggunakan keluli silikon kebolehtelapan tinggi dan struktur teras yang dioptimumkan, mengurangkan kehilangan tanpa beban lebih 15% berbanding produk konvensional, memberikan penjimatan tenaga yang boleh diukur sepanjang hayat peralatan.

Pembinaan Tertutup Sepenuhnya: Reka bentuk tangki beralun menghilangkan keperluan untuk konservator, menghalang pengoksidaan minyak dan penyerapan lembapan, membolehkan operasi tanpa penyelenggaraan.

Rintangan Cuaca Unggul: Beroperasi dengan pasti dalam suhu ambien antara -25°C hingga +40°C dan pada ketinggian sehingga 1000 meter. Perlindungan IP54 memastikan ketahanan terhadap habuk dan hujan.

Keupayaan Tahan Litar pintas Tinggi: Penggulungan diperkukuh secara mekanikal dengan sistem pengapit yang teguh, setelah lulus ujian impak litar pintas untuk memastikan keselamatan semasa kerosakan grid.

Pemasangan Fleksibel: Dimensi padat menyokong pemasangan tiang, platform atau aras tanah, menyesuaikan diri dengan kedua-dua kekangan tapak bandar dan luar bandar.

Senario Aplikasi Utama

Rangkaian Pengagihan Tenaga Bandar: Sesuai untuk kawasan perumahan, daerah komersial dan taman perindustrian di mana pengedaran terminal yang boleh dipercayai diperlukan.

Kemudahan Perindustrian: Menyediakan kuasa voltan rendah yang stabil kepada kilang pembuatan, talian pemprosesan dan jentera berat, mengendalikan beban turun naik dengan mudah.

Projek Tenaga Boleh Diperbaharui: Digunakan secara meluas dalam sistem penjanaan kuasa fotovoltaik dan angin untuk aplikasi peningkatan atau pengedaran, dengan kebolehsuaian yang kuat kepada persekitaran luar.

Pembinaan Infrastruktur: Ditetapkan di lapangan terbang, sistem kereta bawah tanah, hospital dan pusat data di mana kebolehpercayaan bekalan kuasa tinggi adalah kritikal.

Bekalan Kuasa Sementara dan Kecemasan: Reka bentuk padat dan boleh diangkut menjadikannya sesuai untuk pencawang sementara atau senario pembaikan kecemasan.

Butiran Pengeluaran

Bahan Teras dan Proses Pembuatan

Teras dihasilkan menggunakan keluli silikon berorientasikan bijirin gelek sejuk kebolehtelapan tinggi dengan reka bentuk sambungan pusingan bertingkat 45°. Laminasi teras dicukur dengan tepat dan disusun secara automatik untuk memastikan sambungan yang ketat dan laluan magnet yang seragam. Teras diikat dengan selamat dengan pita kaca separa kering, meminimumkan getaran dan hingar sambil mengurangkan kehilangan tanpa beban.

Struktur Penggulungan

Kedua-dua belitan voltan tinggi dan voltan rendah dililit menggunakan konduktor kuprum bebas oksigen, menawarkan kekonduksian elektrik yang tinggi dan kehilangan rintangan yang rendah. Penggulungan voltan rendah menggunakan konfigurasi luka foil dengan penebat antara lapisan seragam dan saluran minyak membujur, meningkatkan kekuatan mekanikal dan keupayaan tahan litar pintas dengan ketara.

Sistem Penebat dan Penyejukan

Minyak penebat mineral berkualiti tinggi berfungsi sebagai medium dielektrik dan penyejuk, memberikan kestabilan kimia dan kekuatan dielektrik yang sangat baik. Sistem penebat kertas minyak menjalani proses pengeringan vakum dan pengisian minyak yang ketat untuk menghapuskan sisa lembapan dan gelembung udara, memastikan voltan permulaan nyahcas separa jauh melebihi keperluan standard.

Tangki dan Struktur Pengedap

Tangki ini mempunyai reka bentuk panel beralun yang menyediakan kedua-dua pelesapan haba dan pampasan pengembangan haba, menghapuskan keperluan untuk konservator luaran. Struktur tertutup sepenuhnya menghalang pengoksidaan minyak dan kemasukan lembapan, memastikan operasi bebas penyelenggaraan sepanjang hayat perkhidmatan pengubah. Injap pelega tekanan dan tolok aras minyak disediakan sebagai ciri keselamatan standard.

Kualiti dan Jaminan Pengujian

setiap satu pengubah voltan tinggi luar yang direndam minyak menjalani ujian rutin dan jenis yang komprehensif sebelum penghantaran, termasuk pengukuran kehilangan tanpa beban dan kehilangan beban, ujian impedans litar pintas, ujian tahan voltan lebih teraruh, ujian nyahcas separa dan ujian impuls kilat. Semua penunjuk prestasi utama melebihi keperluan kedua-dua piawaian kebangsaan dan spesifikasi IEC, memastikan operasi stabil jangka panjang di bawah keadaan medan yang kompleks.

Soal Jawab: Wawasan Produk Utama

S1: Apakah pengubah voltan tinggi luar yang direndam minyak 500kVA, dan di manakah ia digunakan?

A: Transformer ini menurunkan voltan tinggi seperti 10kV atau 35kV kepada paras voltan rendah seperti 0.4kV, dengan kapasiti 500kVA. Ia digunakan secara meluas dalam rangkaian pengedaran bandar, taman perindustrian, projek tenaga boleh diperbaharui, dan aplikasi infrastruktur di mana pemasangan luar dan kebolehpercayaan jangka panjang adalah penting.

S2: Apakah yang menjadikan pengubah ini cekap tenaga?

J: Kecekapan tenaga dicapai melalui penggunaan keluli silikon berorientasikan bijian kebolehtelapan tinggi dan reka bentuk sambungan teras yang dioptimumkan. Ciri-ciri ini mengurangkan kehilangan tanpa beban lebih daripada 15% berbanding dengan produk konvensional, yang membawa kepada penjimatan elektrik yang besar sepanjang hayat operasi pengubah.

S3: Apakah faedah pembinaan yang dimeterai sepenuhnya?

J: Tangki beralun yang tertutup sepenuhnya menghilangkan keperluan untuk konservator dan sistem pernafasan. Ia menghalang minyak penebat daripada menghubungi udara atmosfera, mengelakkan pengoksidaan dan penyerapan lembapan. Ini mengurangkan keperluan penyelenggaraan dan memanjangkan hayat perkhidmatan kedua-dua minyak dan pengubah.

S4: Bagaimanakah prestasi pengubah ini dalam keadaan litar pintas?

J: Pengubah voltan tinggi luaran yang direndam minyak 500kVA direka bentuk dengan struktur belitan yang diperkukuh secara mekanikal dan sistem pengapit yang teguh. Ia telah berjaya melepasi ujian impak litar pintas di makmal ujian yang diiktiraf di peringkat kebangsaan, memastikan prestasi dan keselamatan yang boleh dipercayai semasa kerosakan grid.

S5: Apakah jaminan dan sokongan selepas jualan yang disediakan?

J: Kami menawarkan waranti 5 tahun yang meliputi kecacatan pembuatan di bawah penggunaan biasa. Sokongan teknikal seumur hidup dan ketersediaan alat ganti disediakan. Sekiranya berlaku kegagalan, kami bertindak balas dalam masa satu jam selepas pemberitahuan dan menghantar kakitangan teknikal dalam masa 24 jam ke dalam negara. Pengubah direka untuk hayat perkhidmatan tidak kurang daripada 30 tahun.

Mengapa Memilih Kuasa Lugao?

Pensijilan dan Jaminan Kualiti

Sistem Pengurusan Kualiti ISO 9001:2008 Diperakui

Ditanda CE

Taip Laporan Ujian daripada Pusat Penyeliaan dan Pengujian Kualiti Transformer Nasional

Ujian Rutin 100% Sebelum Penghantaran: kehilangan tanpa beban, kehilangan beban, galangan litar pintas, voltan lebih teraruh, nyahcas separa, impuls kilat dan banyak lagi

Pembungkusan dan Penghantaran

Pembungkusan: Peti kayu atau pembungkusan berbalut tahan cuaca sesuai untuk pengangkutan laut, darat atau kereta api

Keadaan Penghantaran: Diisi minyak, dimeterai, disertakan dengan laporan ujian kilang, manual arahan dan lukisan pemasangan

Aksesori Standard: Tolok aras minyak, injap pelega tekanan, termometer dail, sesendal, bolt pembumian dan set perkakasan lengkap

Komitmen Perkhidmatan Selepas Jualan

Waranti 5 Tahun: Pembaikan atau penggantian percuma untuk isu kualiti yang timbul di bawah penggunaan biasa selepas pentauliahan.

Sokongan Perkhidmatan Sepanjang Hayat: Bantuan teknikal dan ketersediaan alat ganti sepanjang kitaran hayat produk.

Hayat Reka Bentuk 30 Tahun: Dibina dengan bahan gred tinggi untuk memastikan kebolehpercayaan jangka panjang.

Maklum Balas Kecemasan: Maklum balas dalam masa satu jam selepas pemberitahuan kerosakan; perkhidmatan domestik di tapak dalam masa 24 jam.
