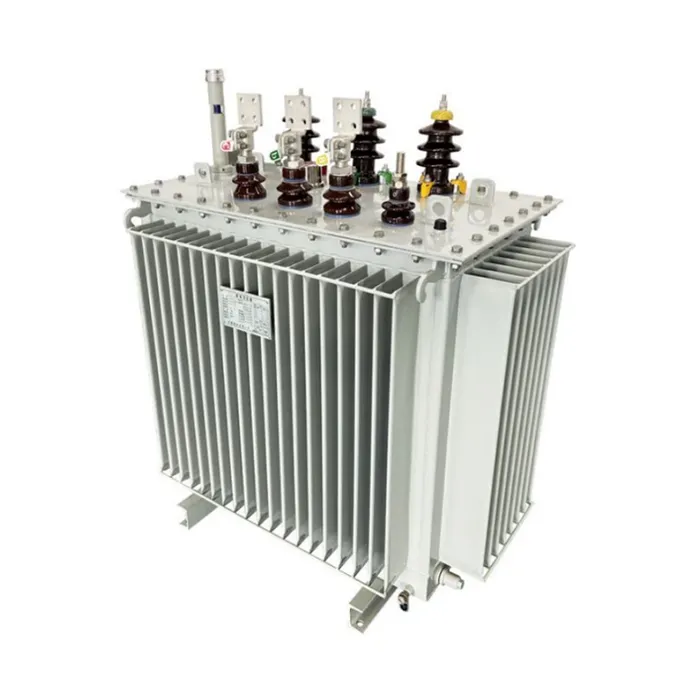

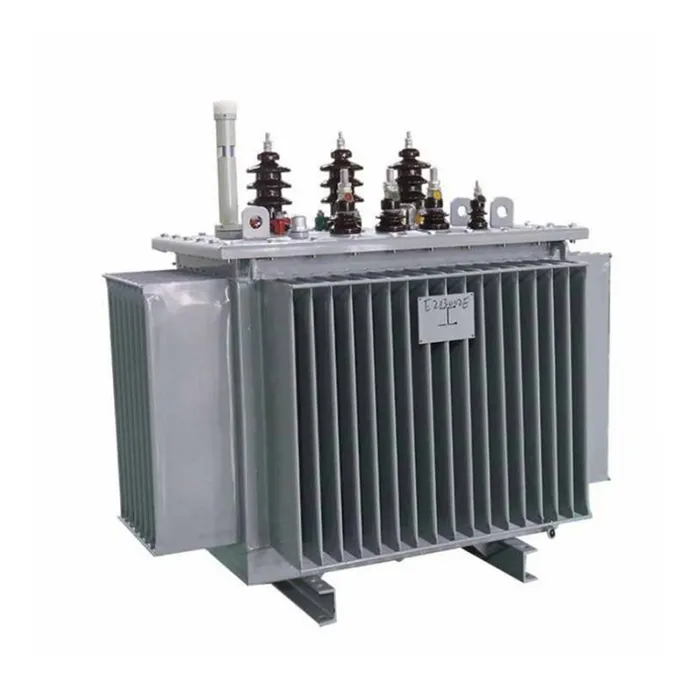

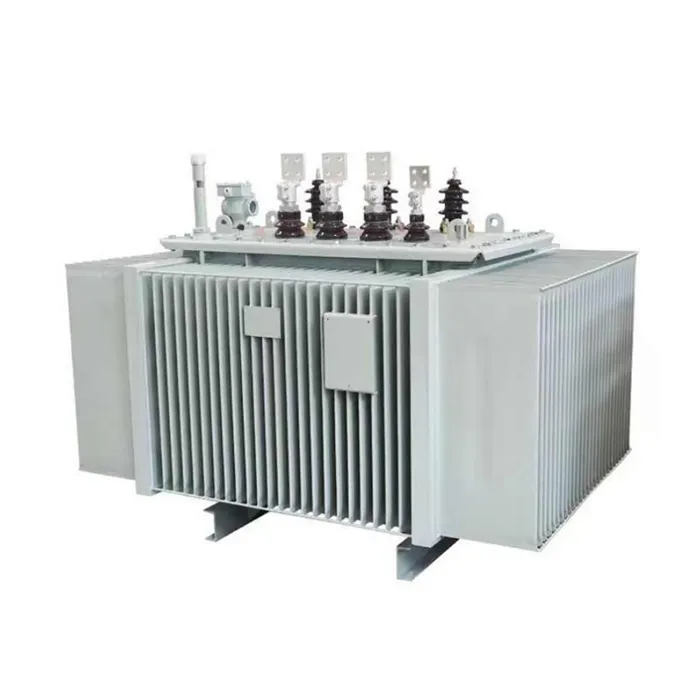

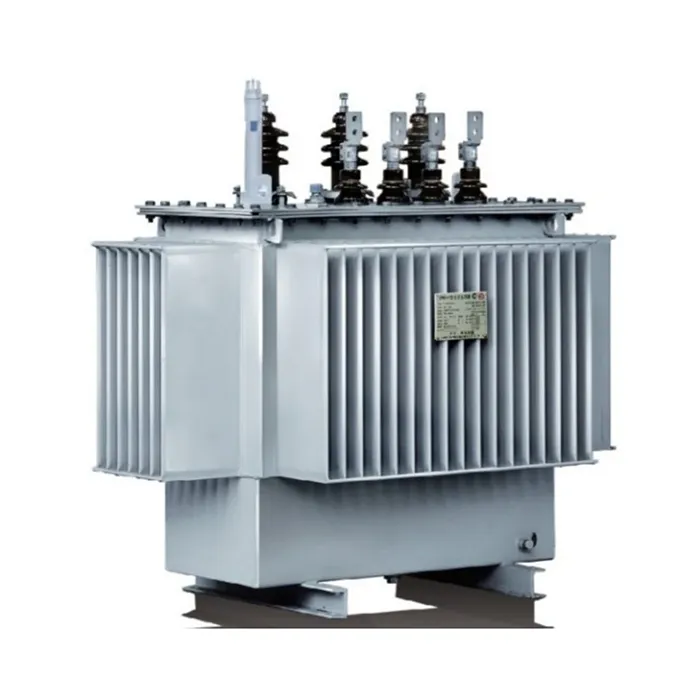

Pengubah Voltan Tinggi Dua Belitan Tiga Fasa

Syarikat kami ialah pengilang profesional Pengubah Voltan Tinggi Dua Penggulungan Tiga Fasa, direka untuk menyampaikan penghantaran kuasa yang boleh dipercayai dan cekap untuk grid voltan tinggi dan aplikasi penjanaan kuasa berskala besar. Kelebihan teras kami terletak pada penyelesaian aplikasi yang tidak fleksibel, termasuk kaedah pengawalseliaan voltan berbilang seperti penukar pili di luar litar dan penukar paip atas beban—membolehkan pelarasan voltan tanpa gangguan kuasa di bawah keadaan grid yang turun naik. Dengan pilihan penyejukan yang pelbagai seperti penyejukan diri yang direndam minyak, penyejukan udara paksa dan peredaran minyak paksa, transformer kami menyesuaikan diri dengan lancar kepada pelbagai persekitaran pemasangan. Produk ini menggabungkan struktur yang dipermudahkan, operasi yang stabil, impak yang kuat dan rintangan beban lampau, dan keberkesanan kos yang tinggi, menjadikannya pilihan utama untuk pencawang, loji kuasa dan sistem kuasa industri.

Jenama : Lugao Power Co., Ltd.
Pensijilan: Laporan ujian ISO/CE/Jenis

Hantar Pertanyaan

Penerangan Produk

Pengubah Voltan Tinggi Dua Penggulungan Tiga Fasa dihasilkan olehLugao Power Co., Ltd.ialah pengubah kuasa berprestasi tinggi yang direka khusus untuk rangkaian penghantaran dan pengedaran voltan tinggi. Tidak seperti reka bentuk tiga belitan, pengubah ini hanya menampilkan belitan voltan tinggi dan voltan rendah, dengan ketara memudahkan struktur sambil meningkatkan kebolehpercayaan operasi. Reka bentuk ini mengurangkan titik kegagalan dan meningkatkan toleransi kesalahan, menjadikannya sangat sesuai untuk aplikasi peningkatan penjana dan interkoneksi grid.

Dibina dengan teras keluli silikon berorientasikan butiran kehilangan rendah dan belitan tembaga bebas oksigen kekonduksian tinggi, pengubah mencapai kehilangan tanpa beban dan beban yang sangat rendah. Yang teguhsistem penyejukan terendam minyakmemastikan pelesapan haba yang cekap, manakala struktur tangki yang tertutup sepenuhnya menghalang pengoksidaan minyak dan kemasukan lembapan. Dengan berbilang peraturan dan konfigurasi penyejukan tersedia, produk ini memberikan prestasi stabil jangka panjang di bawah keadaan operasi yang mencabar.

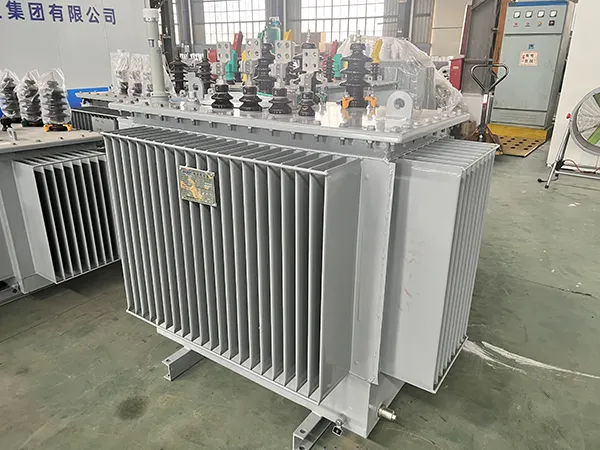

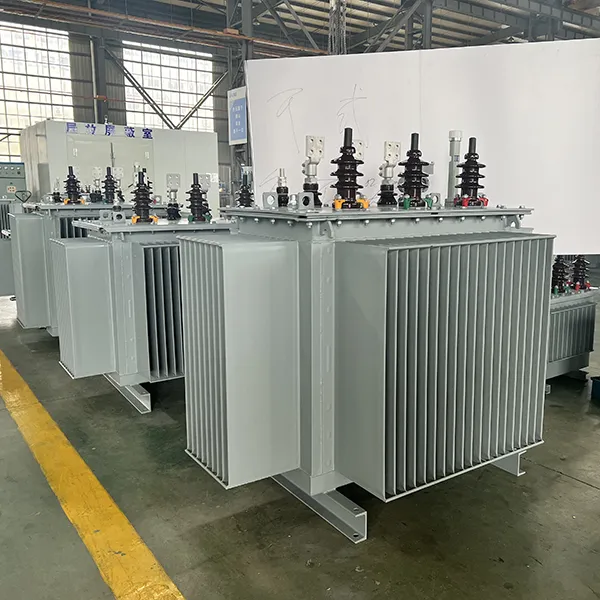

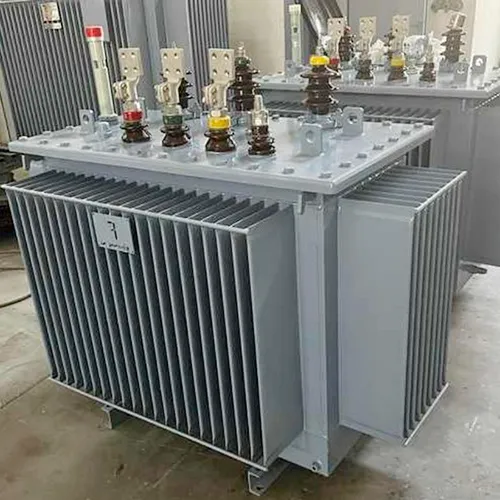

Two Winding Three Phase High Voltage Transformer

Ciri Produk Dan Aplikasi

Ciri-ciri

Memenuhi atau melebihi IEC, ANSI, GB dan piawaian antarabangsa yang lain

Reka bentuk dua lilitan untuk struktur yang dipermudahkan dan kebolehpercayaan yang dipertingkatkan

Peraturan voltan fleksibel dengan penukar paip luar litar atau atas beban

Kaedah penyejukan berbilang: penyejukan diri terendam minyak, penyejukan udara paksa, peredaran minyak paksa

Kapasiti beban lampau yang tinggi dan keupayaan tahan litar pintas yang sangat baik

Reka bentuk tangki beralun yang tertutup sepenuhnya menghalang pengoksidaan minyak dan kemasukan lembapan

Operasi bunyi yang rendah dan kecekapan tenaga yang tinggi

Pembinaan teguh sesuai untuk persekitaran luar yang keras

Dimensi standard untuk pemasangan dan penyelenggaraan yang mudah

Soal Jawab: Wawasan Utama Mengenai Pengubah Voltan Tinggi Dua Penggulungan Tiga Fasa

S:Apakah pengubah voltan tinggi dua belitan tiga fasa?

A:Pengubah voltan tinggi dua belitan tiga fasa terdiri daripada dua belitan berasingan—belitan primer voltan tinggi dan belitan sekunder voltan rendah—luka di sekeliling teras magnet biasa. Ia digunakan untuk menaikkan atau menurunkan voltan dalam sistem kuasa tiga fasa, menawarkan alternatif yang lebih ringkas dan boleh dipercayai kepada reka bentuk pengubah tiga belitan atau auto. Struktur ini digunakan secara meluas dalam loji kuasa, pencawang, dan aplikasi perindustrian di mana hanya dua tahap voltan diperlukan.

S:Apakah yang menjadikan pengubah ini fleksibel dalam aplikasi?

A:Fleksibiliti dicapai melalui dua aspek utama. Pertama, pilihan kawal selia voltan membolehkan pengguna memilih sama ada penukar pili di luar litar untuk aplikasi dengan keperluan voltan yang stabil, atau penukar paip pada beban untuk grid dengan turun naik voltan yang ketara—kawal selia yang membolehkan tanpa mengganggu bekalan kuasa. Kedua, fleksibiliti kaedah penyejukan termasuk penyejukan diri yang direndam minyak untuk aplikasi standard, penyejukan udara paksa untuk peningkatan kapasiti, dan peredaran minyak paksa untuk persekitaran beban tinggi atau suhu tinggi, memastikan kebolehsuaian kepada keadaan pemasangan yang pelbagai.

S:Bagaimanakah reka bentuk dua lilitan meningkatkan kebolehpercayaan?

A:Dengan kurang belitan dan sambungan dalaman yang lebih ringkas berbanding dengan transformer tiga belitan, struktur dua belitan mengurangkan potensi titik kegagalan dan memudahkan pembuatan dan penyelenggaraan. Ini menghasilkan kebolehpercayaan operasi yang lebih tinggi, risiko kerosakan dalaman yang lebih rendah dan penyelesaian masalah yang lebih mudah, menjadikannya sesuai untuk aplikasi kritikal seperti peningkatan penjana atau pencawang grid utama.

S:Apakah kelebihan kapasiti beban lampau tinggi dan keupayaan tahan litar pintas?

A:Kapasiti beban lampau yang tinggi memastikan pengubah boleh mengendalikan lonjakan beban sementara tanpa terlalu panas atau penurunan prestasi, yang penting dalam persekitaran industri atau grid dengan permintaan yang turun naik. Keupayaan tahan litar pintas yang sangat baik—yang dicapai melalui struktur penggulungan yang dioptimumkan, sistem pengapit yang teguh dan bahan penebat berkekuatan tinggi—melindungi pengubah daripada tekanan mekanikal dan haba semasa kerosakan grid, memanjangkan hayat perkhidmatan dengan ketara.

Senario Aplikasi Utama

Loji Penjanaan Kuasa:Digunakan sebagai transformer injak penjana untuk menyambungkan penjana ke grid penghantaran voltan tinggi.

Pencawang Grid:Sesuai untuk perubahan voltan antara dua aras grid, seperti 110kV hingga 35kV atau 220kV hingga 110kV.

Sistem Kuasa Perindustrian:Menyediakan penukaran voltan tinggi kepada voltan rendah untuk kemudahan industri besar yang memerlukan bekalan kuasa yang boleh dipercayai.

Integrasi Tenaga Boleh Diperbaharui:Sesuai untuk ladang angin dan loji tenaga solar di mana voltan dinaikkan untuk sambungan grid di bawah keadaan persekitaran yang mencabar.

Projek Infrastruktur:Digunakan di lapangan terbang, kereta api, pusat data dan hospital yang memerlukan kebolehpercayaan yang tinggi dan pilihan pemasangan yang fleksibel.

Parameter Produk (Spesifikasi)

Penilaian (kVA)	HV (kV)	LV (kV)	Kumpulan Vektor	Impedans (%)	Kehilangan Tanpa Beban (kW)	Kehilangan Beban (kW)	Arus Tanpa Beban (%)	Berat (kg)	Dimensi (L×W×H) mm
1000	35	10	YNd11	6.5	1.85	11.20	0.9	2850	1850×1300×1650
2000	35	10	YNd11	7.0	2.80	18.50	0.8	3850	2100×1450×1850
3150	35	10	YNd11	7.0	3.90	26.50	0.7	4950	2350×1600×2100
5000	35	10	YNd11	7.5	5.60	36.80	0.6	6650	2650×1800×2350
8000	35	10	YNd11	8.0	8.20	52.00	0.5	8850	2950×2000×2650
Nota: Julat ketukan: ±5%, ±2×2.5%; Kekerapan: 50Hz / 60Hz tersedia; Nisbah voltan tersuai tersedia atas permintaan.

Butiran Pengeluaran

Bahan Teras dan Proses Pembuatan

Teras pengubah voltan tinggi dua belitan tiga fasa dihasilkan menggunakan keluli silikon berorientasikan bijirin gelek sejuk kebolehtelapan tinggi dengan reka bentuk sambungan pusingan bertingkat, meminimumkan kehilangan tanpa beban dan mengurangkan arus magnet. Laminasi teras dipotong dengan ketepatan dan disusun secara automatik untuk memastikan sambungan yang ketat dan laluan magnet yang seragam. Teras diikat dengan selamat dengan pita kaca separa kering untuk mengekalkan integriti struktur dan operasi hingar yang rendah.

Struktur Penggulungan

Kedua-dua belitan voltan tinggi dan voltan rendah dibina menggunakan konduktor kuprum bebas oksigen, menawarkan kekonduksian tinggi dan kehilangan rintangan yang rendah. Penggulungan voltan rendah menggunakan struktur kerajang atau heliks dengan saluran minyak membujur, meningkatkan kekuatan mekanikal dan keupayaan tahan litar pintas dengan ketara. Penggulungan voltan tinggi direka bentuk dengan konfigurasi cakera berjalin atau berterusan untuk mengoptimumkan pengedaran voltan dan kekuatan impuls.

Sistem Penebat dan Penyejukan

Minyak penebat mineral berkualiti tinggi atau cecair penebat titik api yang mesra alam digunakan untuk memberikan kekuatan dielektrik dan kestabilan kimia yang sangat baik. Sistem penebat kertas minyak menjalani proses pengeringan vakum dan pengisian minyak untuk menghapuskan sisa lembapan dan udara, memastikan voltan permulaan nyahcas separa yang tinggi dan kebolehpercayaan operasi jangka panjang. Pilihan penyejukan termasuk penyejukan diri tenggelam minyak (ONAN), penyejukan udara paksa (ONAF), dan peredaran minyak paksa (OFAF) untuk memenuhi keperluan aplikasi yang berbeza-beza.

Tangki dan Struktur Pengedap

Pengubah voltan tinggi tiga fasa dua lilitan menggunakan reka bentuk tangki beralun. Reka bentuk tangki beralun menyediakan pampasan pengembangan haba tanpa memerlukan konservator. Struktur tertutup sepenuhnya menghalang pengoksidaan minyak dan kemasukan lembapan, mengurangkan kekerapan penyelenggaraan dan memanjangkan hayat minyak. Injap pelega tekanan dan tolok aras minyak dengan penggera aras rendah adalah standard untuk memastikan operasi yang selamat dalam keadaan tidak normal.

Konfigurasi Perlindungan dan Kawalan

Peralatan standard termasuk tolok suhu minyak dengan sesentuh penggera, penunjuk suhu penggulungan dan injap pelepas tekanan. Untuk aplikasi yang memerlukan pemantauan dipertingkatkan, geganti gas pilihan dan sistem pengukuran suhu gentian optik tersedia untuk membolehkan pengurusan beban dinamik dan pengesanan kerosakan awal.

Kualiti dan Jaminan Pengujian

Transformer voltan tinggi tiga fasa dua lilitan mesti menjalani ujian jenis komprehensif dan ujian rutin sebelum penghantaran, termasuk ujian kehilangan tanpa beban dan kehilangan beban, ujian impedans litar pintas, ujian tahan voltan lebih teraruh, ujian nyahcas separa dan ujian impuls kilat. Semua penunjuk prestasi utama melebihi keperluan kedua-dua piawaian kebangsaan dan spesifikasi IEC, memastikan operasi stabil jangka panjang di bawah keadaan medan yang kompleks.

Perkhidmatan Selepas Jualan Produk

Semua produk dilindungi oleh waranti lima tahun terhadap kecacatan pembuatan di bawah penggunaan biasa, dengan operasi yang dijamin bebas bocor dan bebas cat.

Sokongan perkhidmatan sepanjang hayat memastikan ketersediaan alat ganti dan bantuan teknikal sepanjang kitaran hayat produk.

Direka untuk hayat perkhidmatan tidak kurang daripada 30 tahun di bawah keadaan penyelenggaraan yang betul.

Sekiranya berlaku kegagalan peralatan, pembekal akan bertindak balas dalam masa satu jam selepas pemberitahuan dan menghantar kakitangan teknikal ke tapak dalam masa 24 jam di dalam negara.

Komitmen Perkhidmatan

Lugao Power Co., Ltd. beroperasi di bawah Sistem Pengurusan Kualiti ISO 9001-2008, memastikan semua Transformer Voltan Tinggi Dua Penggulungan Tiga Fasa memenuhi 100% standard kualiti sebelum meninggalkan kilang. Perkhidmatan pra-jualan, jualan dan selepas jualan yang komprehensif disediakan untuk memastikan kepuasan pelanggan yang lengkap.

Pematuhan Standard:

GB1094.1~2-1996 GB1094.3-2003 GB1094.5-2008 GB/T6451-2015 JB/T3837-2010 GB/T311.1-3.11-97 Siri IEC 60076
