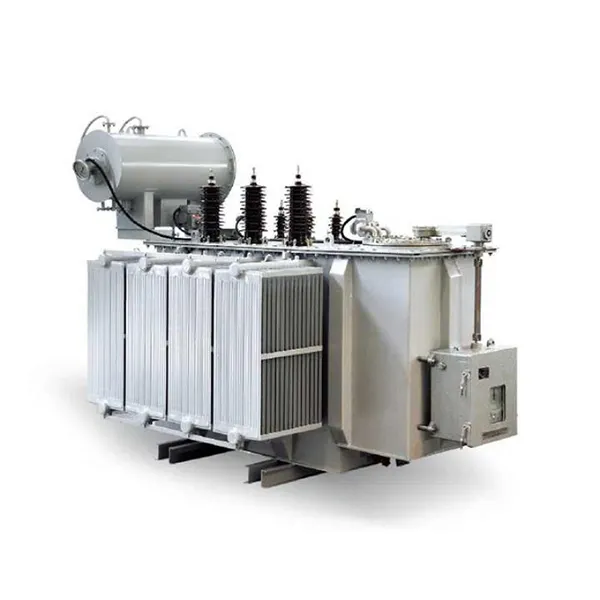

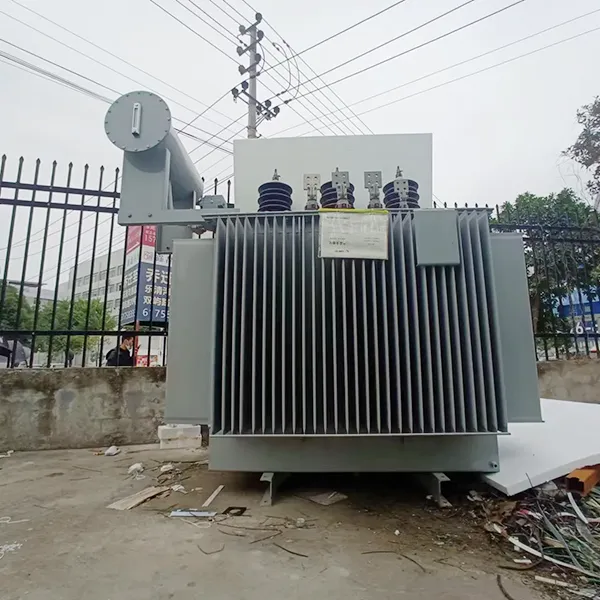

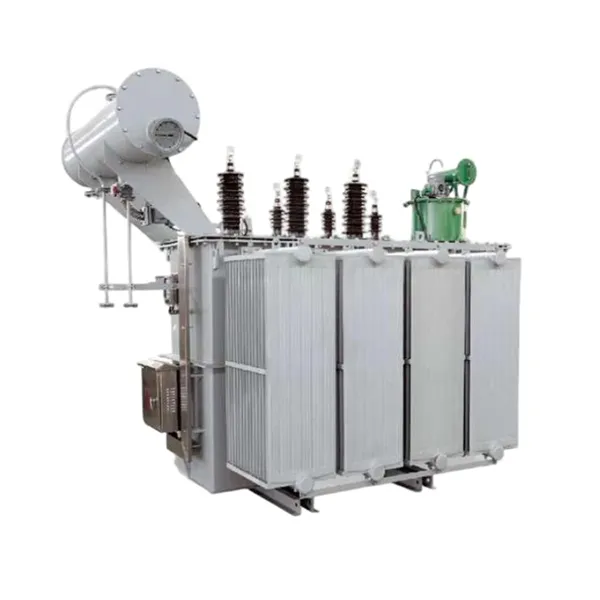

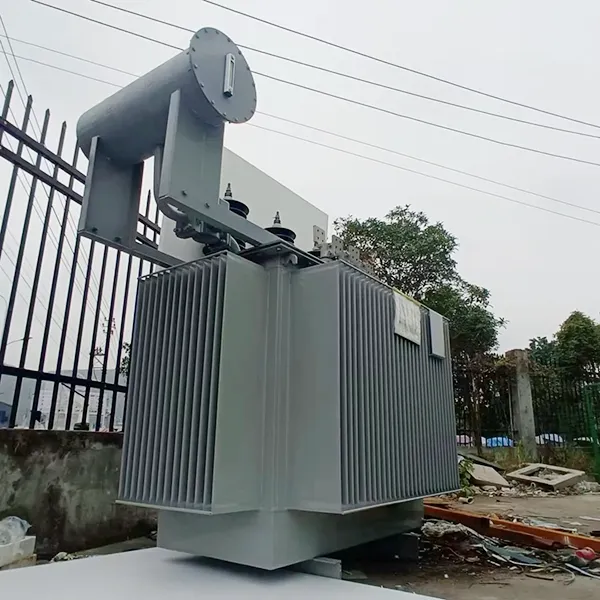

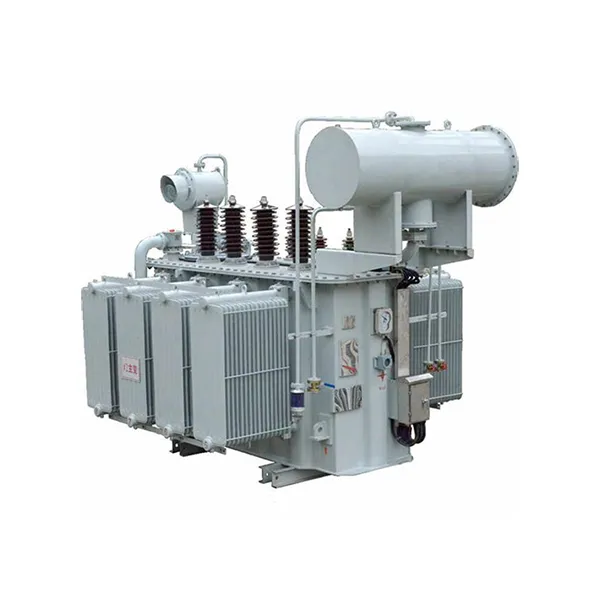

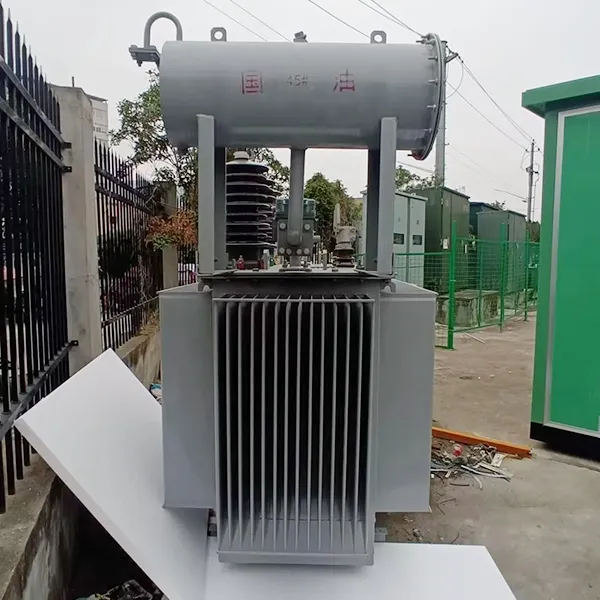

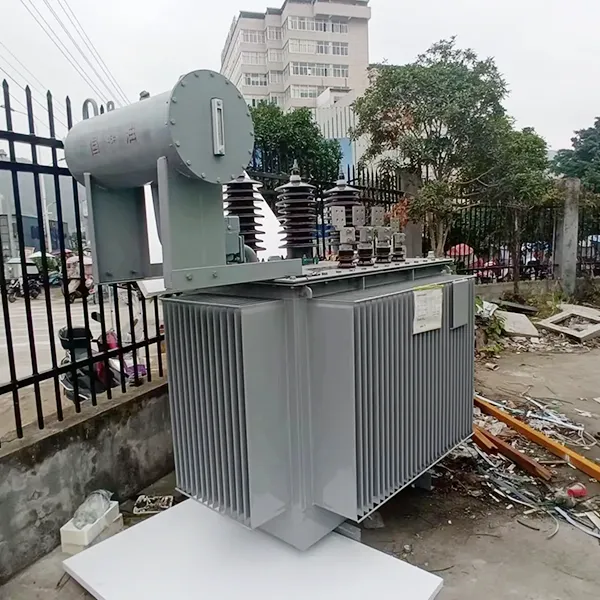

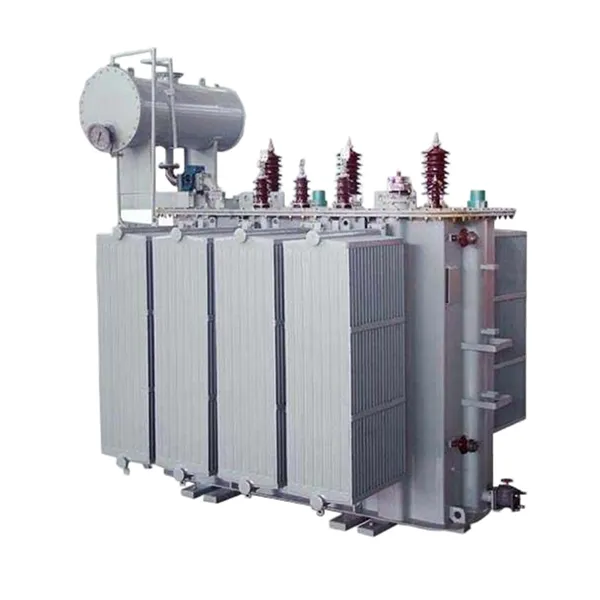

Langkah Naik Pengubah Elektrik Voltan Sederhana Tiga Fasa

Pengubah elektrik voltan sederhana tiga fasa kami direka untuk menukar kuasa voltan rendah (seperti 0.4kV) kepada output voltan sederhana (seperti 11kV, 22kV atau 33kV), membolehkan penghantaran yang cekap pada jarak jauh atau penyepaduan ke dalam rangkaian pengedaran. Produk ini penting untuk projek tenaga boleh diperbaharui, kemudahan industri dan stesen janakuasa yang memerlukan ketinggian voltan yang boleh dipercayai.

Pengubah mempunyai teras keluli silikon berorientasikan bijian kebolehtelapan tinggi dan belitan tembaga bebas oksigen, memastikan kerugian yang minimum dan kestabilan haba yang tinggi. Thesistem penyejukan terendam minyakmemberikan pelesapan haba yang unggul, manakala struktur tertutup sepenuhnya melindungi daripada pencemaran alam sekitar, mengurangkan keperluan penyelenggaraan dan memanjangkan hayat perkhidmatan.

Parameter Produk (Spesifikasi)

Spesifikasi Tipikal Transformer Rendam Minyak Tiga Fasa Naik (0.4kV / 11kV)

Peralatan Standard Termasuk

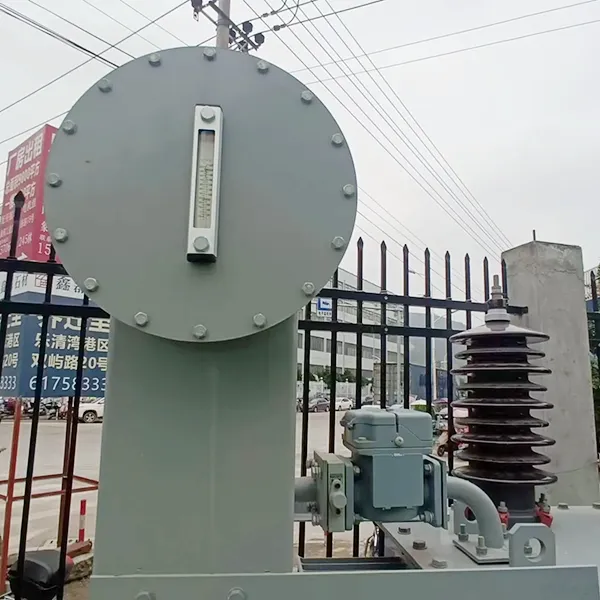

1. Tolok aras minyak dengan penggera aras rendah

2. Injap pelega tekanan

3. Dail termometer dengan sesentuh penggera

4. Relay gas pilihan untuk pengesanan kerosakan

Ciri Produk Dan Aplikasi

Ciri-ciri

tingkatkan pengubah elektrik voltan sederhana tiga fasa memenuhi atau melebihi piawaian antarabangsa--Mematuhi IEC 60076, ANSI C57.12, GB1094 dan SANS 780, memastikan kebolehgunaan dan kebolehpercayaan global.

Reka bentuk tangki beralun yang tertutup sepenuhnya--Menghilangkan keperluan untuk konservator, menghalang pengoksidaan minyak dan kemasukan lembapan, membolehkan operasi tanpa penyelenggaraan dalam tempoh yang lama.

Kapasiti beban lampau tinggi & kestabilan terma--Sistem penyejukan terendam minyak memastikan prestasi yang stabil walaupun dalam keadaan beban tinggi yang berterusan atau voltan masukan yang turun naik.

Operasi hingar rendah--Struktur sendi teras yang dioptimumkan dan reka bentuk redaman getaran mengurangkan bunyi operasi, sesuai untuk persekitaran kediaman atau sensitif hingar.

Struktur padat untuk pemasangan fleksibel--Reka bentuk modular membolehkan konfigurasi dipasang pada tiang, dipasang pada pad atau pencawang, menyesuaikan diri dengan tapak yang terhad ruang atau luar.

Keupayaan tahan litar pintas yang teguh--Belitan voltan rendah jenis foil dan struktur sokongan gegelung tegar memastikan integriti mekanikal di bawah keadaan kerosakan mengejut.

Pemasangan mudah & penyelenggaraan yang rendah--Beg angkat standard, lubang pelekap asas, dan pilihan kemasukan kabel memudahkan pemasangan di tapak; reka bentuk tertutup sepenuhnya meminimumkan penyelenggaraan rutin.

Hayat perkhidmatan yang panjang dengan sokongan seumur hidup--Direka bentuk untuk hayat operasi minimum 30 tahun, disokong oleh sokongan teknikal seumur hidup dan ketersediaan alat ganti.

Julat ketukan berbilang untuk peraturan voltan--Menyediakan pilihan ketukan ±5%, ±2×2.5%, membenarkan pelarasan voltan yang tepat untuk memenuhi variasi grid atau beban.

Pilihan cecair penebat mesra alam--Tersedia dengan ester semula jadi (minyak sayuran) atau cecair penebat titik api tinggi untuk aplikasi yang mementingkan alam sekitar.

Soal Jawab: Insights Transformer Step Up Utama

S: Apakah pengubah Step Up?

A: Transformer injak naik meningkatkan voltan masukan rendah kepada voltan keluaran yang lebih tinggi. Ia mempunyai lebih sedikit lilitan pada belitan primer dan lebih banyak lilitan pada belitan sekunder. Pengubah jenis ini adalah penting untuk sistem tenaga boleh diperbaharui, seperti ladang solar dan loji kuasa angin, di mana kuasa voltan rendah yang dijana mesti ditingkatkan untuk penghantaran grid.

S: Bagaimanakah pengubah langkah naik ini meningkatkan kecekapan tenaga?

J: Transformer kami menggunakan keluli silikon berorientasikan bijirin gelek sejuk kebolehtelapan tinggi dengan reka bentuk teras sendi pusingan bertingkat. Ini dengan ketara mengurangkan histerisis dan kehilangan arus pusar, mengurangkan kehilangan tanpa beban dan beban berbanding dengan pengubah konvensional, yang secara langsung mengurangkan kos operasi.

S: Mengapakah sistem penyejukan terendam minyak penting untuk aplikasi peningkatan?

A: Minyak penebat menyediakan kedua-dua kekuatan dielektrik dan pelesapan haba yang cekap. Ia memindahkan haba dari teras dan belitan ke permukaan tangki, memastikan operasi yang stabil walaupun dalam keadaan beban tinggi atau suhu tinggi yang berterusan seperti biasa dalam aplikasi peningkatan.

S: Bolehkah pengubah elektrik voltan sederhana tiga fasa ini digunakan di luar rumah?

A: Ya. Reka bentuk tangki beralun yang tertutup sepenuhnya melindungi komponen dalaman daripada kelembapan, habuk dan persekitaran yang menghakis, menjadikannya sesuai untuk pemasangan luar seperti loji tenaga solar, ladang angin dan pencawang industri.

Kelebihan Ciri

Kos Operasi Dikurangkan Dengan Ketara: Litar magnetik yang dioptimumkan dan bahan kehilangan rendah mengurangkan kehilangan tenaga, mengurangkan kos elektrik sepanjang hayat pengubah.

Kebolehpercayaan Operasi yang Tinggi: Reka bentuk tahan litar pintas termaju dan sistem penebat yang dipertingkatkan memastikan operasi yang stabil walaupun di bawah turun naik grid atau keadaan kerosakan.

Keperluan Penyelenggaraan Rendah: Struktur tertutup sepenuhnya menghilangkan keperluan untuk penggantian minyak dan mengurangkan kekerapan pemeriksaan, meminimumkan masa henti dan perbelanjaan penyelenggaraan.

Reka Bentuk Padat dan Boleh Disesuaikan: Struktur modular membolehkan pemasangan fleksibel dalam persekitaran terhad ruang, manakala antara muka piawai memudahkan penyepaduan dengan sistem suis dan kawalan.

Produk Disesuaikan dengan Persekitaran

Senario Aplikasi

Sistem Tenaga Boleh Diperbaharui: Sesuai untuk ladang solar dan loji kuasa angin untuk meningkatkan kuasa voltan rendah yang dijana kepada tahap voltan sederhana untuk sambungan grid.

Kemudahan Perindustrian: Digunakan dalam kilang pembuatan dan industri berat di mana kuasa voltan rendah daripada penjana atau penyongsang mesti dinaikkan untuk pengagihan.

Projek Infrastruktur: Sesuai untuk lapangan terbang, kereta api dan pusat data yang memerlukan ketinggian voltan yang boleh dipercayai untuk sistem sandaran atau kuasa utama.

Stesen Janakuasa: Digunakan dalam stesen penjanaan kuasa berskala kecil di mana voltan mesti dinaikkan untuk penghantaran pada jarak jauh.

Butiran Pengeluaran

Bahan Teras dan Proses

Teras transformer step up dibina menggunakan keluli silikon berorientasikan bijirin gelek sejuk kebolehtelapan tinggi dengan reka bentuk sambungan pusingan bertingkat. Teras dipotong dengan ketepatan dan disusun secara automatik untuk memastikan pengagihan fluks magnet yang seragam, meminimumkan kehilangan tanpa beban dan arus magnet.

Struktur Penggulungan

Kedua-dua belitan voltan tinggi dan voltan rendah dililit dengan konduktor kuprum bebas oksigen. Penggulungan voltan rendah menggunakan struktur kerajang atau heliks dengan saluran minyak membujur, meningkatkan kekuatan mekanikal dan keupayaan tahan litar pintas.

Sistem Penebat dan Penyejukan

Minyak mineral berkualiti tinggi atau cecair penebat titik api tinggi mesra alam digunakan. Sistem penebat kertas minyak menjalani proses pengeringan vakum dan pengisian minyak untuk menghapuskan sisa lembapan dan udara, memastikan kekuatan dielektrik yang tinggi dan kebolehpercayaan jangka panjang.

Tangki dan Pengedap

Reka bentuk tangki beralun menyediakan pampasan pengembangan haba tanpa memerlukan konservator. Struktur tertutup sepenuhnya menghalang pengoksidaan minyak dan kemasukan lembapan, mengurangkan kekerapan penyelenggaraan dan memanjangkan hayat minyak.

S&J: Pengeluaran dan Jaminan Kualiti

S: Bagaimanakah anda memastikan keupayaan tahan litar pintas Transformer Rendam Minyak Tiga Fasa Naik?

J: Transformer kami menjalani ujian litar pintas di makmal yang diiktiraf secara nasional. Gabungan belitan kerajang, penyokong gegelung tegar, dan pengikat pengunci sendiri memastikan struktur kekal utuh di bawah keadaan kerosakan mengejut.

S: Apakah piawaian kualiti yang anda ikuti?

J: Semua produk direka bentuk, dikilangkan dan diuji mengikut piawaian IEC 60076, GB1094 dan ISO 9001:2015. Setiap unit menjalani ujian rutin dan jenis yang komprehensif sebelum penghantaran.

Reka bentuk dan ujian transformer hendaklah mematuhi piawaian berikut:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Pengubah Kuasa》

GB/T6451-2015 《Spesifikasi dan Keperluan Teknikal untuk Transformer Kuasa Rendam Minyak》

JB/T3837-2010 《Kaedah Penyusun Penetapan Jenis untuk Produk Transformer》

GB/T311.1-3.11-97 《Penyelarasan Penebat dan Teknik Pengujian Voltan Tinggi untuk Peralatan Transformasi dan Transformasi Voltan Tinggi》

GB10237-88 《Tahap Penebat dan Ujian Dielektrik untuk Pengubah Kuasa—Kelegaan Udara Penebat Luar》

GB7595-87 《Standard Kualiti untuk Minyak Transformer dalam Perkhidmatan》

GB7328-87 《Pengukuran Tahap Bunyi untuk Transformer》

GB7534-87 《Pengukuran Nyahcas Separa》

GB/T15164-94 《Panduan Memuatkan untuk Transformer Kuasa Rendam Minyak》

DL/T586-95 《Panduan Teknikal untuk Penyeliaan Pembuatan Pengguna Peralatan Kuasa》

GB/T311.1-3.11-97 《Penyelarasan Penebat dan Teknik Pengujian Voltan Tinggi untuk Peralatan Transformasi dan Transformasi Voltan Tinggi》

GB2536-1990 《Minyak Transformer》

JB/T56011-92 《Klasifikasi Kualiti Produk untuk Transformer Kuasa Rendam Minyak》

ZBK41005-89 《Tahap Bunyi Transformer 6-220KV》
