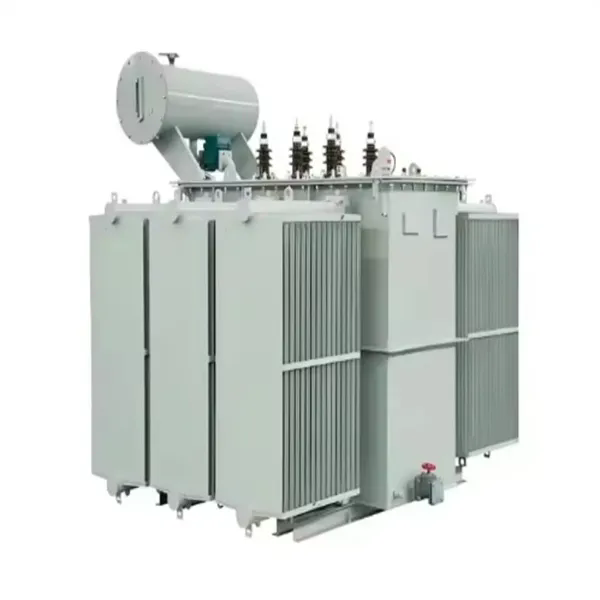

Bagaimana Transformer Rendam Minyak Mencapai Voltan Pecah 60kV Melalui Pengisian Vakum?

Data industri menunjukkan bahawa kira-kira 30% daripada kegagalan pengubah pramatang berpunca secara langsung kepada kandungan lembapan dan gas yang berlebihan dalam minyak penebat. Peningkatan lembapan hanya 15 bahagian per juta (ppm) boleh mengurangkan voltan pecahan minyak transformer daripada 60kV kepada di bawah 30kV. Pengurangan dramatik dalam kekuatan dielektrik ini menekankan kepentingan kritikal proses pengisian vakum dalam pembuatan transformer. Untuk sebuahpengubah terendam minyakdinilai pada 33kV atau lebih tinggi, mencapai dan mengekalkan voltan kerosakan 60kV bukanlah sasaran kualiti—ia adalah keperluan asas untuk operasi yang boleh dipercayai sepanjang hayat perkhidmatan 30-40 tahun pengubah.

Artikel ini menyediakan analisis teknikal yang sistematik tentang cara transformer tenggelam minyak mencapai voltan kerosakan 60kV melalui pengisian vakum. Perbincangan merangkumi empat peringkat proses penting: pra-rawatan minyak dan pengesahan kualiti, pengeringan vakum teras dan penebat penggulungan, proses pengisian vakum dengan parameter terkawal, dan ujian pasca pengisian mengikut piawaian IEC dan ASTM. Setiap peringkat diperiksa dengan merujuk kepada parameter proses tertentu, keperluan peralatan, dan pusat pemeriksaan kawalan kualiti. Artikel ini juga membincangkan mod kegagalan biasa dan menyediakan rangka kerja kawalan kualiti yang praktikal untuk pengeluar pengubah dan pengguna akhir.

Jadual Kandungan

• 1. Piawaian Pra-Rawatan dan Kualiti Minyak
• 2. Pengeringan Vakum Teras dan Penggulungan Transformer
• 3. Parameter Proses Pengisian Vakum
• 4. Ujian Minyak dan Pengesahan Voltan Pecahan
• 5. Mod Kegagalan Biasa dan Titik Kawalan Kualiti
• 6. Soalan Lazim (FAQ)
• 7. Kesimpulan

1. Piawaian Pra-Rawatan dan Kualiti Minyak

Perjalanan untuk mencapai voltan kerosakan 60kV bermula dengan pra-rawatan minyak pengubah sebelum ia memasuki tangki pengubah. Malah minyak pengubah baru yang ditapis biasanya mengandungi lembapan terlarut, gas dan bahan cemar zarah yang mesti disingkirkan untuk mencapai kekuatan dielektrik yang diperlukan. Proses pra-rawatan dijalankan di kilang pemprosesan minyak khusus, yang merangkumi sistem pemanasan, unit dehidrasi vakum dan peralatan penapisan berbilang peringkat. Parameter berikut mesti disahkan sebelum minyak dianggap sesuai untuk pengisian transformer:

• Voltan Pecahan (BDV):≥ 60kV (diukur mengikut IEC 60156)
• Kandungan lembapan:≤ 10 ppm (diukur dengan titrasi Karl Fischer)
• Kandungan Gas Terlarut (DGA):≤ 0.5% mengikut isipadu (diukur dengan kromatografi gas)
• Faktor Pelesapan (tan δ):≤ 0.001 pada 90°C (diukur mengikut IEC 60247)
• Kiraan Zarah:≤ 500 zarah setiap 100mL (saiz ≥ 5μm)
• Kerintangan:≥ 10¹² Ω·cm pada 90°C

Proses penulenan minyak mengikut urutan tiga peringkat. Peringkat pertama ialah pemanasan: minyak dipanaskan hingga 60-70°C untuk mengurangkan kelikatan dan memudahkan pembebasan gas dan lembapan terlarut. Peringkat kedua ialah dehidrasi vakum: minyak yang dipanaskan dimasukkan ke dalam ruang vakum yang beroperasi pada 0.1-0.5 mbar. Di bawah vakum ini, takat didih air dikurangkan, menyebabkan lembapan menyejat dan dikeluarkan oleh pam vakum. Masa dehidrasi biasa ialah 4-8 jam, bergantung kepada isipadu minyak dan kandungan lembapan awal. Peringkat ketiga ialah penapisan: minyak dehidrasi melalui satu siri penapis dengan penarafan 5μm dan 1μm untuk membuang bahan cemar zarah. Minyak yang diproses kemudiannya diedarkan semula melalui sistem sehingga semua parameter yang ditentukan dicapai.

Jadual berikut meringkaskan parameter pra-rawatan dan kriteria penerimaan yang sepadan.

PadaLugao Power Co.,Ltd., kami mengekalkan kemudahan pemprosesan minyak khusus yang dilengkapi dengan tangki minyak 10,000 liter, unit dehidrasi vakum 300 L/min dan sistem penapisan gelung tertutup dengan penapis mutlak 1μm. Setiap kelompok minyak yang diproses diambil sampel dan diuji sebelum diluluskan untuk pengisian transformer. Keputusan ujian didokumenkan dalam sijil kelompok yang mengiringi pengubah sepanjang hayat perkhidmatannya. Protokol pra-rawatan yang ketat ini memastikan minyak yang memasuki transformer memenuhi piawaian kualiti yang sama seperti minyak yang akan diuji selepas diisi, mewujudkan asas untuk mencapai voltan kerosakan 60kV.

2. Pengeringan Vakum Teras dan Penggulungan Transformer

Penebat pengubah terdiri terutamanya daripada bahan berasaskan selulosa—kertas, papan tekan, dan kayu—yang sememangnya bersifat higroskopik. Di bawah keadaan atmosfera biasa, bahan ini boleh menyerap sehingga 8% kelembapan mengikut berat. Apabila transformer ditenagakan, penebat menjadi panas, dan sebarang lembapan yang hadir mengewap, mengurangkan kekuatan dielektrik kedua-dua penebat pepejal dan minyak sekeliling. Pengeringan vakum ialah proses mengeluarkan lembapan ini daripada sistem penebat sebelum transformer diisi dengan minyak. Proses pengeringan adalah kritikal kerana walaupun selepas minyak ditulenkan, lembapan yang terperangkap dalam penebat akan meresap ke dalam minyak dari semasa ke semasa, mengurangkan voltan kerosakan.

Proses pengeringan vakum biasanya melibatkan peringkat berikut. Pertama, pengubah diletakkan di dalam ketuhar pengeringan atau dipanaskan dengan mengedarkan minyak panas melalui sistem penyejukan. Teras dan belitan dipanaskan hingga 85-105°C untuk mempercepatkan pelepasan lembapan. Tangki pengubah kemudiannya dialihkan menggunakan pam vakum untuk mengurangkan tekanan kepada 0.1-0.5 mbar. Di bawah vakum ini, takat didih air dikurangkan kepada kira-kira 40-50°C, membenarkan lembapan dalam penebat menguap. Kelembapan yang tersejat dikeluarkan dari tangki oleh pam vakum. Proses pengeringan diteruskan sehingga kandungan lembapan penebat jatuh di bawah 0.5% mengikut berat.

Titik akhir pengeringan ditentukan oleh salah satu daripada dua kaedah:

• Kaedah Kenaikan Tekanan:Pam vakum diasingkan daripada tangki pengubah, dan kadar kenaikan tekanan diukur dalam tempoh tertentu. Jika kadar kenaikan tekanan kurang daripada 0.1 mbar sejam dalam tempoh 4 jam, pengeringan dianggap selesai.
• Kaedah Titik Embun:Takat embun gas yang dipindahkan dari transformer dipantau secara berterusan. Apabila takat embun jatuh di bawah -40°C, pengeringan dianggap selesai.

Tempoh proses pengeringan vakum berbeza-beza bergantung pada saiz pengubah, jenis penebat, dan keadaan persekitaran. Untuk pengubah 10 MVA biasa, proses pengeringan mungkin mengambil masa 48-72 jam. Untuk pengubah kuasa yang lebih besar, proses boleh berlanjutan hingga beberapa hari. Jadual berikut menyediakan parameter pengeringan biasa untuk kelas pengubah yang berbeza.

Di Lugao., kami menggunakan gabungan pengeringan vakum terma dan peredaran minyak panas untuk mencapai penyingkiran lembapan yang diperlukan. Transformer dipanaskan dengan mengedarkan minyak panas melalui sistem penyejukan, manakala tangki secara serentak dipindahkan. Kaedah ini menyediakan pemanasan seragam dan mempercepatkan proses pengeringan. Selepas kitaran pengeringan selesai, pengubah dipegang di bawah vakum sehingga proses pengisian minyak bermula, menghalang penyerapan semula kelembapan dari atmosfera. Pendekatan ini memastikan bahawa kandungan lembapan penebat dikekalkan di bawah ambang 0.5%, yang penting untuk mencapai dan mengekalkan voltan kerosakan 60kV.

3. Parameter Proses Pengisian Vakum

Sebaik sahaja teras pengubah dan penggulungan telah dikeringkan kepada kandungan lembapan yang diperlukan, proses pengisian minyak bermula. Ini adalah peringkat paling kritikal dalam pembuatan transformer, kerana sebarang ralat semasa peringkat ini boleh menjejaskan kekuatan dielektrik sistem penebat. Proses pengisian vakum dijalankan manakala tangki pengubah dikekalkan di bawah vakum. Minyak yang telah disucikan diperkenalkan di bahagian bawah tangki dan perlahan-lahan naik, menyesarkan vakum. Parameter proses mesti dikawal dengan teliti untuk mengelakkan pembentukan buih, memastikan penembusan lengkap penebat, dan mengelakkan kerosakan pada belitan.

Parameter proses utama untuk pengisian vakum adalah seperti berikut:

• Tahap Vakum Pra-Isi:0.1-0.5 mbar, dikekalkan sekurang-kurangnya 2 jam selepas kitaran pengeringan selesai.
• Suhu Minyak semasa Pengisian:60-70°C, dikekalkan untuk memastikan kelikatan rendah dan ciri aliran yang baik.
• Kelajuan Pengisian:≤ 300 L/j (untuk pengubah kecil hingga sederhana; pengubah yang lebih besar boleh menggunakan kadar aliran yang lebih tinggi secara proporsional tetapi tidak boleh melebihi kadar di mana minyak boleh menembusi penebat).
• Tekanan pengisian:Di bahagian bawah tangki, tekanan positif sedikit (0.1-0.2 bar) dikenakan untuk memastikan minyak dipaksa masuk ke dalam belitan.
• Vakum Semasa Pengisian:Vakum dikekalkan semasa proses pengisian untuk mengeluarkan sebarang gas yang mungkin dibebaskan daripada minyak atau penebat.
• Penyelesaian Selepas Isian:Selepas tangki penuh, pengubah dibenarkan berdiri selama 12-24 jam di bawah vakum atau di bawah tekanan positif nitrogen kering untuk membolehkan sebarang gelembung gas yang tinggal keluar.

Kelajuan pengisian adalah sangat kritikal. Jika minyak dimasukkan terlalu cepat, pergolakan boleh menghasilkan buih, dan minyak mungkin tidak menembusi penebat sepenuhnya. Jika minyak dimasukkan terlalu perlahan, prosesnya menjadi tidak cekap. Kelajuan pengisian biasanya dikawal dengan melaraskan kadar aliran pam minyak atau dengan menggunakan injap pengurangan tekanan. Untuk transformer besar, proses pengisian boleh dijalankan secara berperingkat, dengan jeda untuk membolehkan minyak menembusi penebat sebelum peringkat seterusnya bermula. Jadual berikut menyediakan kelajuan pengisian yang disyorkan untuk kapasiti pengubah yang berbeza.

Selepas pengisian selesai, transformer biasanya dipanaskan hingga 50-60°C menggunakan sistem penyejukan untuk meningkatkan keupayaan minyak untuk menyerap sisa gas dan lembapan. Transformer kemudiannya tertakluk kepada rawatan vakum akhir, yang dikenali sebagai "penyahgas akhir," untuk mengeluarkan sebarang gas yang mungkin telah diserap oleh minyak. Langkah terakhir ini memastikan voltan pecah minyak kekal pada tahap sasaran 60kV atau lebih tinggi. Di Lugao Power Co., Ltd., kami mengekalkan rekod terperinci semua parameter proses untuk setiap pengubah, termasuk log tahap vakum, suhu dan kadar aliran yang dicap masa. Rekod ini adalah sebahagian daripada dokumentasi kualiti pengubah dan disimpan sepanjang hayat peralatan.

4. Ujian Minyak dan Pengesahan Voltan Pecahan

Selepas pengubah telah diisi dengan minyak dan dibenarkan untuk mengendap, sistem penebat mesti diuji untuk mengesahkan bahawa ia memenuhi spesifikasi voltan pecahan yang diperlukan. Ujian utama ialah ujian voltan pecah minyak, dijalankan mengikut IEC 60156 atau ASTM D1816. Ujian ini melibatkan penggunaan voltan pada sampel minyak transformer pada kadar terkawal sehingga minyak rosak. Ujian dijalankan ke atas berbilang sampel untuk memastikan keputusan boleh diulang. Sebagai tambahan kepada ujian minyak, sistem penebat transformer yang lengkap tertakluk kepada ujian dielektrik untuk mengesahkan integritinya.

Ujian voltan pecahan minyak dilakukan menggunakan sel ujian standard, yang terdiri daripada dua elektrod yang dipisahkan oleh jurang 2.5mm. Voltan ujian digunakan pada kadar 2 kV/s. Ujian dijalankan ke atas enam sampel minyak. Keputusan ujian pertama dibuang, dan purata baki lima ujian dikira. Nilai purata mestilah ≥ 60kV. Jika nilai purata di bawah 60kV, minyak dianggap telah gagal dalam ujian. Prosedur ujian dan kriteria penerimaan diringkaskan dalam jadual berikut:

Sebagai tambahan kepada ujian pecahan minyak, pengubah tertakluk kepada ujian dielektrik berikut untuk mengesahkan integriti keseluruhan sistem penebat:

• Ujian Tahan Frekuensi Kuasa:Transformer tertakluk kepada voltan 2-3 kali voltan terkadarnya selama 60 saat. Tiada kerosakan atau pelepasan separa dibenarkan.
• Ujian lebihan voltan teraruh:Transformer tertakluk kepada frekuensi 100-400 Hz pada voltan 2 kali voltan terkadar selama 60 saat. Tiada kerosakan atau ubah bentuk penebat yang boleh dilihat dibenarkan.
• Ujian Pelepasan Separa:Transformer diuji untuk nyahcas separa pada voltan 1.1 kali voltan terkadar. Tahap nyahcas separa diukur dan mestilah di bawah had yang ditetapkan (biasanya 20-50 pC untuk transformer berisi minyak).
• Ujian Tan Delta:Faktor pelesapan sistem penebat diukur pada 90°C. Nilai mestilah dalam had yang dinyatakan dalam IEC 60076.

Di Lugao Power Co., Ltd., kami menjalankan ujian ini pada setiap pengubah sebelum dihantar. Keputusan ujian didokumenkan dalam laporan ujian komprehensif yang mengiringi pengubah. Ujian voltan pecah minyak dijalankan ke atas sampel minyak yang diambil dari tangki transformer selepas proses pengisian dan pendapan. Ini memastikan minyak dalam transformer adalah minyak yang sama yang telah diuji. Jika minyak gagal dalam ujian voltan pecahan, keseluruhan proses diulang sehingga minyak memenuhi spesifikasi. Rejim ujian yang ketat ini memastikan bahawa pengubah tenggelam minyak kami memenuhi standard kualiti dan kebolehpercayaan tertinggi.

5. Mod Kegagalan Biasa dan Titik Kawalan Kualiti

Walaupun kawalan proses yang ketat yang diterangkan di atas, kegagalan masih boleh berlaku semasa pengisian vakum. Memahami mod kegagalan biasa dan mewujudkan pusat pemeriksaan kawalan kualiti yang teguh adalah penting untuk mengekalkan kualiti pembuatan yang konsisten. Bahagian ini mengenal pasti mod kegagalan yang paling kerap dan menyediakan rangka kerja kawalan kualiti untuk setiap peringkat proses.

Mod Kegagalan 1: Pengeringan Vakum Tidak Lengkap.Jika penebat pengubah tidak dikeringkan kepada kandungan lembapan yang diperlukan, voltan pecahan akan dikurangkan. Penyebab paling biasa pengeringan tidak lengkap adalah tahap vakum yang tidak mencukupi atau masa pemanasan yang tidak mencukupi. Untuk mengelakkan kegagalan ini, paras vakum mesti dipantau secara berterusan semasa kitaran pengeringan. Ujian kenaikan tekanan atau titik embun mesti digunakan untuk mengesahkan titik akhir.

Mod Kegagalan 2: Pencemaran Semula Minyak.Minyak boleh tercemar semula semasa pengendalian, penyimpanan atau pengisian jika peralatan tidak dibersihkan dengan betul. Bahan cemar seperti habuk, air atau zarah lain boleh memasuki minyak melalui sambungan atau semasa pemindahan. Untuk mengelakkan ini, semua peralatan mesti dibersihkan dan dikeringkan dengan teliti sebelum digunakan. Tangki simpanan minyak hendaklah ditutup dan diisi dengan nitrogen kering.

Mod Kegagalan 3: Terperangkap Udara.Jika udara terperangkap dalam pengubah semasa mengisi, ia boleh membentuk gelembung yang mengurangkan voltan pecahan. Terperangkap udara lebih berkemungkinan jika kelajuan pengisian terlalu cepat atau jika paras vakum tidak dikekalkan semasa pengisian. Untuk mengelakkan ini, kelajuan pengisian harus dikurangkan, dan vakum harus dikekalkan sepanjang proses.

Pusat pemeriksaan kawalan kualiti berikut disyorkan untuk setiap peringkat proses pengisian vakum:

Di Lugao, kami melaksanakan sistem pengurusan kualiti yang menggabungkan pusat pemeriksaan ini ke dalam prosedur operasi standard kami. Setiap peringkat proses didokumenkan, dan sebarang penyelewengan disiasat dan diperbetulkan. Pendekatan sistematik terhadap kawalan kualiti ini adalah penting untuk mengekalkan tahap kebolehpercayaan yang tinggi yang pelanggan kami harapkan daripada produk transformer tenggelam minyak kami.

6. Soalan Lazim (FAQ)

Soalan 1: Adakah voltan kerosakan 60kV nilai terjamin untuk keseluruhan hayat pengubah, atau adakah ia berkurangan dari semasa ke semasa?

Jawapan: 60kV ialah nilai minimum yang dijamin pada masa pembuatan dan pentauliahan. Sepanjang hayat operasi pengubah, voltan kerosakan akan berkurangan secara beransur-ansur disebabkan oleh degradasi minyak, kemasukan lembapan dan pengumpulan bahan zarahan. Walau bagaimanapun, dengan penyelenggaraan yang betul—termasuk ujian minyak berkala, penapisan dan pengeringan—voltan kerosakan boleh dikekalkan melebihi paras yang boleh diterima. Piawaian industri biasanya memerlukan minyak diganti atau dipulihkan apabila voltan kerosakan jatuh di bawah 30kV.

Soalan 2: Apakah perbezaan voltan pecahan antara transformer yang diisi vakum dan yang diisi secara konvensional?

Jawapan: Transformer yang diisi secara konvensional (diisi di bawah tekanan atmosfera tanpa pengeringan vakum) biasanya mencapai voltan pecahan 30-40kV. Transformer yang diisi vakum, dengan pra-pengeringan dan pemprosesan vakum yang betul, secara konsisten mencapai 60kV atau lebih tinggi. Perbezaan 20-30kV ini menunjukkan peningkatan ketara dalam margin keselamatan dan kebolehpercayaan. Voltan kerosakan yang lebih tinggi mengurangkan risiko kegagalan penebat, terutamanya semasa lonjakan voltan atau kejadian kilat.

Soalan 3: Adakah pengisian vakum diperlukan untuk transformer pengedaran kecil (≤ 10kV)?

Jawapan: Untuk pengubah agihan yang dinilai pada 10kV dan ke bawah, pengisian vakum tidak selalu diwajibkan, tetapi ia semakin dianggap sebagai amalan terbaik. Walaupun pengubah ini boleh beroperasi dengan voltan pecahan 30-40kV, pengisian vakum memberikan margin keselamatan yang lebih tinggi dan kebolehpercayaan jangka panjang yang lebih baik. Banyak utiliti kini menentukan pengisian vakum untuk semua pembelian transformer baharu, tanpa mengira penarafan voltan, sebagai sebahagian daripada keperluan jaminan kualiti mereka. Di Lugao Power Co., Ltd., kami menggunakan pengisian vakum pada semua produk transformer tenggelam minyak kami.

Soalan 4: Bagaimanakah minyak pengubah boleh mengekalkan voltan kerosakan semasa operasi?

Jawapan: Mengekalkan voltan kerosakan semasa operasi memerlukan program penyelenggaraan yang komprehensif. Sampel minyak biasa perlu diambil dan diuji untuk voltan kerosakan, kandungan lembapan, dan kandungan gas terlarut. Jika voltan pecahan jatuh di bawah 45kV, minyak hendaklah ditapis dan dehidrasi. Jika kandungan lembapan melebihi 20 ppm, minyak hendaklah dikeringkan. Sesetengah transformer dilengkapi dengan sistem penapisan minyak dalam talian yang secara berterusan mengeluarkan lembapan dan zarah, mengekalkan kualiti minyak pada tahap optimum.

Soalan 5: Apakah tindakan pembetulan jika ujian voltan pecah minyak gagal selepas diisi?

Jawapan: Jika ujian voltan pecahan minyak gagal selepas mengisi, pengubah biasanya diproses semula. Minyak yang gagal disalirkan, dan pengubah tertakluk kepada kitaran pengeringan vakum baharu untuk mengeluarkan lembapan daripada penebat. Minyak segar yang telah disucikan kemudiannya diperkenalkan menggunakan proses pengisian vakum yang sama. Selepas pengisian semula, minyak diuji semula. Proses ini mungkin perlu diulang sehingga voltan pecahan memenuhi keperluan yang ditentukan. Dalam kes yang jarang berlaku di mana minyak itu sendiri adalah punca masalah, minyak mungkin perlu diganti dengan kumpulan baru.

7. Kesimpulan

Pencapaian voltan kerosakan 60kV dalam transformer tenggelam minyak adalah hasil daripada proses pembuatan yang dikawal rapi yang bermula dengan penulenan minyak dan dilanjutkan melalui pengeringan vakum, pengisian terkawal dan ujian yang ketat. Setiap peringkat proses ini memerlukan kawalan tepat parameter kritikal—suhu, tahap vakum, kelajuan pengisian dan keadaan ujian—untuk memastikan produk akhir memenuhi spesifikasi kekuatan dielektrik yang diperlukan. Piawaian dan amalan yang digariskan dalam artikel ini, berdasarkan IEC 60156, ASTM D1816, dan IEC 60076, menyediakan asas teknikal untuk mencapai penanda aras kualiti kritikal ini.

Di Lugao Power Co., Ltd., kami telah melaksanakan sistem pengurusan kualiti yang komprehensif yang menggabungkan kawalan proses dan piawaian ujian ini ke dalam operasi pembuatan transformer kami. Produk pengubah terendam minyak kami direka bentuk dan dihasilkan untuk memberikan prestasi yang boleh dipercayai sepanjang hayat perkhidmatan mereka. Untuk maklumat teknikal yang lebih terperinci, dokumentasi proses atau spesifikasi produk, sila hubungi pasukan kejuruteraan kami.
