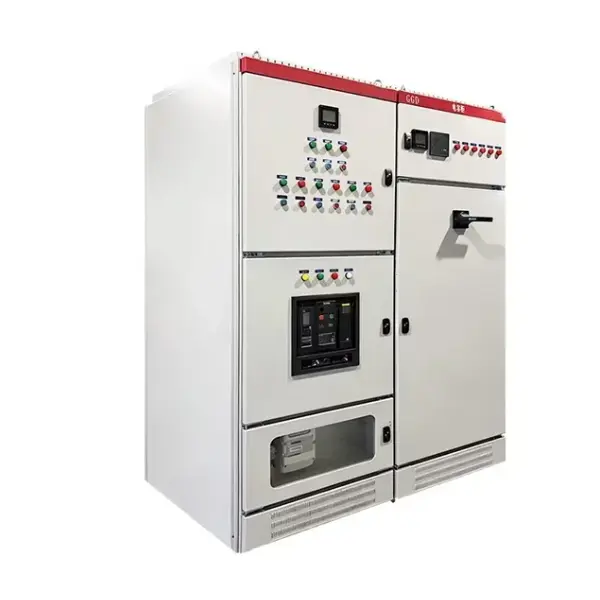

Alat Suis Voltan Rendah Jenis Tetap Modular GGD

Definisi dan Identiti Teras

Alat Suis Voltan Rendah Jenis Tetap Modular GGD ialah pemasangan peralatan suis tertutup lantai, tertutup logam. Ia direka khusus untukpengagihan kuasa AC voltan rendahdalam sistem elektrik perindustrian dan komersial tiga fasa. Sebagai produk asas dalam hierarki pengagihan kuasa, ia terletak di antara terminal sekunder pengubah dan papan pengedaran cawangan akhir, berfungsi sebagai hab kuasa utama pemasangan.

Parameter Produk

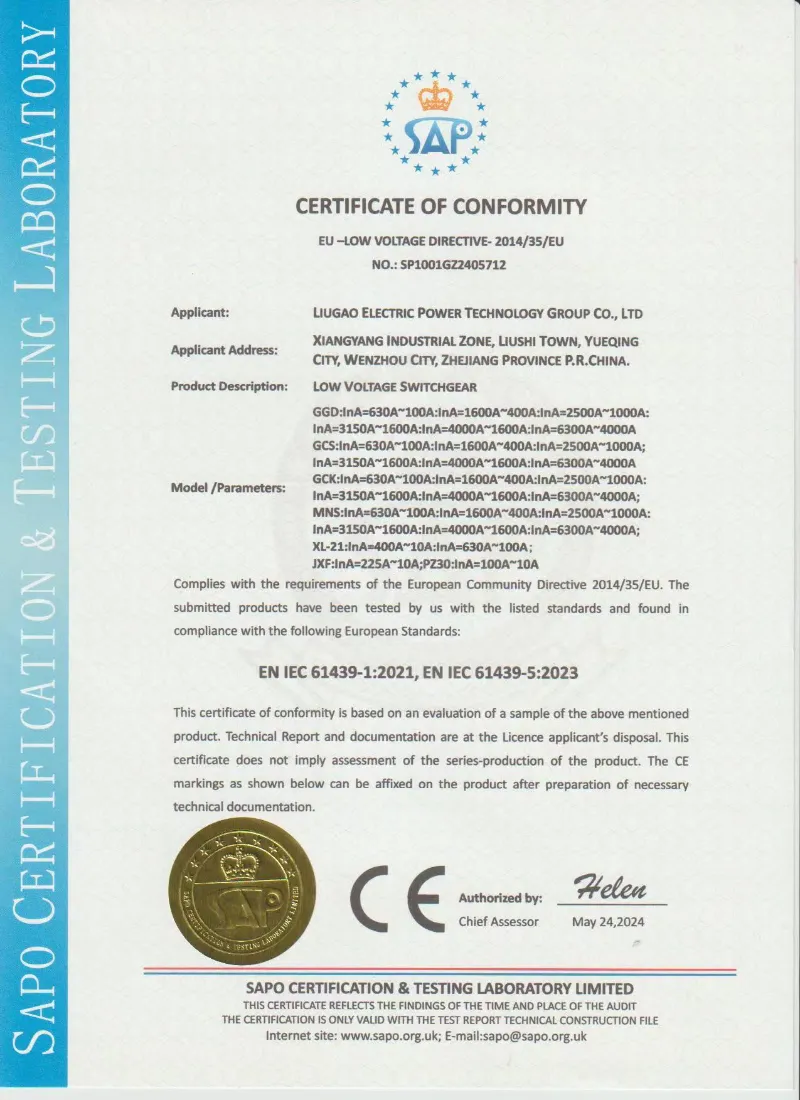

Pensijilan dan Jaminan Kualiti

Lugaomengeluarkan GGD jenis tetap suis voltan rendah mengikut keperluan teknikal projek dan piawaian suis voltan rendah yang berkenaan. Pemeriksaan rutin dan laporan ujian boleh disediakan sebelum penghantaran mengikut perjanjian teknikal yang disahkan.

• Reka bentuk dan ujian berasaskan IEC 61439-1/2
• pembuatan dan pemeriksaan berasaskan GB/T 7251
• Ujian tahan kekerapan kuasa
• Ujian rintangan penebat
• Pendawaian dan pemeriksaan operasi berfungsi
• Pengesahan kenaikan suhu mengikut konfigurasi
• Laporan ujian rutin sebelum penghantaran
• Foto pemeriksaan kilang tersedia atas permintaan

Falsafah Pemasangan Tetap

Tidak seperti alat suis jenis tarik keluar di mana unit berfungsi boleh ditarik balik pada slaid, GGD menggunakan konsep pelekap tetap kekal:

● Semua peranti utama—pemutus litar udara (ACB), pemutus litar kes acuan (MCCB) dan suis pengasing—dipasang terus pada plat pelekap tegar.

● Sambungan elektrik antara peranti dan bar bas adalah berwayar keras menggunakan pautan kuprum berbolted atau sambungan kabel, bukan sesentuh pemalam.

● Pendekatan tetap ini menghapuskan kerumitan mekanikal, kos dan penyelenggaraan yang berkaitan dengan mekanisme gelongsor, menjadikannya sesuai untuk pemasangan jangka panjang yang stabil di mana kedudukan litar jarang berubah.

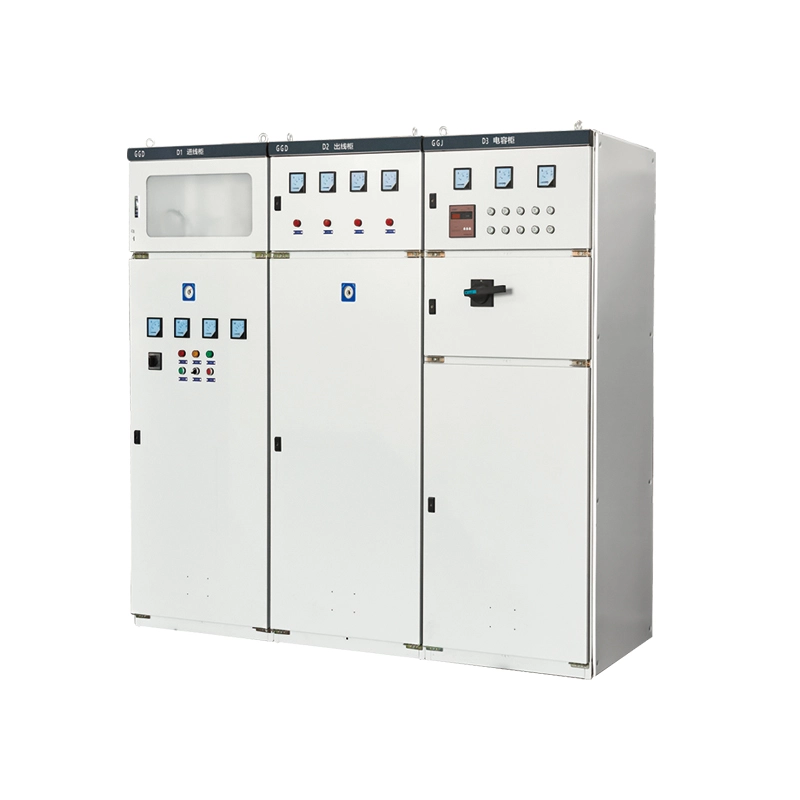

Pembinaan Kepungan Modular

● Kepungan dibina daripada kubikel modular piawai, setiap satu berkongsi ketinggian dan kedalaman yang sama:

● Dimensi bingkai: 2200mm (H) × 600/800/1000/1200mm (W) × 600/800mm (D)

● Setiap kubikel ialah modul keluli dikimpal bebas yang boleh dibolt sebelah-menyebelah untuk membentuk barisan papan suis berterusan.

● Kubikel berfungsi dikelaskan sebagai unit masuk (penerima penyuap), pengganding bas (sambungan bas) atau unit penyuap (pengedaran keluar).

Kelebihan Produk

Kelebihan 1 – Kekukuhan Struktur

Rangka keluli 8MF yang diperkukuh membantu mengekalkan kestabilan mekanikal di bawah paras tahan litar pintas yang disahkan. Nilaian puncak menahan arus: 63kA. Rangka kabinet direka bentuk untuk menyokong keperluan tahan litar pintas khusus projek. Arus tahan puncak yang dinilai boleh dikonfigurasikan mengikut reka bentuk elektrik yang disahkan.

Kelebihan 2 – Penggunaan Modular & Pantas

Kubikel masuk, pengganding, penyuap yang diseragamkan. Tinggi/dalam yang sama. Konfigurasi projek pantas dengan menyusun unit standard bersebelahan. Mengurangkan masa pemasangan di tapak dan kerumitan reka bentuk.

Kelebihan 3 – Kitaran Hayat Kos Berkesan

Pemasangan tetap (tiada mekanisme pengeluaran) mengurangkan kos awal. Tiada slaid laci, sesentuh pemalam atau jalinan kompleks. Penyelenggaraan minimum, jumlah kos pemilikan yang kompetitif.

Kelebihan 4 – Pengurusan Terma Dioptimumkan

Penyejukan perolakan semula jadi: louvers bawah + penutup bumbung bolong atas. Mencipta kesan cerobong – udara panas keluar, udara sejuk menarik masuk. Tiada kipas, tiada bunyi bising, tiada penyelenggaraan tambahan.

Kelebihan 5 – Penyelenggaraan & Operasi Mudah

Kawalan, meter, penunjuk pada pintu hadapan pada ketinggian ergonomik. Pemegang pemutus boleh diakses tanpa membuka pintu. Susun atur dalaman yang luas dengan bar bas, pemutus, petak kabel yang berasingan – pemeriksaan visual yang mudah.

Ciri-ciri Produk

Ciri 1: Sistem Salutan Serbuk Berbilang Lapisan

Setiap panel keluli menjalani prarawatan lima peringkat (penurunan, pembilasan, fosfat, pempasifan dan pengeringan) sebelum menerima lapisan serbuk epoksi-poliester elektrostatik seragam. Salutan ini memberikan lekatan yang unggul dan rintangan kelembapan, memastikanAlat Suis Voltan Rendah Jenis Tetap Modular GGDmengekalkan penampilan dan perlindungan kakisannya walaupun dalam persekitaran perindustrian tropika atau kelembapan tinggi.

Ciri 2: Halangan Arka Lutsinar

Penghalang polikarbonat antara busbar utama dan petak peranti. Menyediakan pemisahan fizikal yang boleh dilihat untuk keselamatan pengendali semasa pemeriksaan, sambil membenarkan pengesahan visual keadaan busbar.

Ciri 3: Zon Penamatan Kabel yang Luas

● Petak kabel bawah yang besar dengan plat kelenjar terbuka, menampung jejari lenturan kabel kuasa yang besar. Pengapit kabel boleh laras disertakan untuk melegakan tekanan pada sambungan elektrik.

Ciri 4: Busbar Pembumian Bersepadu

Bar bas bumi tembaga berterusan menjalankan panjang pemasangan penuh dengan mata pra-gerudi setiap kubikel. Memudahkan ikatan bumi di tapak untuk litar masuk dan keluar, memastikan pematuhan pembumian sistem.

Ciri 5: Pemegang Luaran dengan Peruntukan Padlock

Pemegang pemutus utama yang dipasang secara luaran, boleh dikunci dalam kedudukan OFF. Mendayakan LOTO mekanikal yang selamat semasa penyelenggaraan, memberikan pengasingan visual yang jelas.

Ciri 6: Konfigurasi Busbar Fleksibel

Menyokong kemasukan kabel atas/bawah, dan pengedaran 3P4W atau 3P5W. Bar bas fasa ditanda dengan jelas dengan pengekodan warna standard (kuning, hijau, merah, biru untuk neutral) untuk meminimumkan ralat pendawaian.

Aplikasi Produk

Alat Suis Voltan Rendah Jenis Tetap Modular GGD digunakan secara meluas merentasi pelbagai sektor di mana pengedaran tetap yang boleh dipercayai diutamakan:

● Perkhidmatan & Infrastruktur Bangunan: Pengagihan lampu tangga di menara kediaman bertingkat tinggi, bekalan kuasa pengudaraan tempat letak kereta bawah tanah dan kabinet kawalan lampu jalan perbandaran.

● Sistem Bantu Perindustrian: Panel kuasa bilik pemampat, penyuap motor proses tidak kritikal dalam loji simen dan agregat, dan papan pengedaran gudang kilang.

● Rawatan Air & Air Sisa: Penyumpan motor stesen pam untuk pengambilan air mentah dan pelepasan efluen yang dirawat, dan bekalan kuasa peralatan dos kimia.

● Tenaga Boleh Diperbaharui: Panel penggabung AC dan papan pengagihan kuasa tambahan di ladang solar yang dipasang di tanah.

● Kemudahan Komersial: Panel penyegerakan dan pengedaran penjana sandaran di pusat beli-belah, dan panel penyuap penyejuk HVAC di stesen tenaga kampus universiti.

● Kuasa Sementara & Pembinaan: Kotak pengagihan kuasa sementara tapak dan panel bekalan kuasa angkat pembinaan, di mana pembinaan lasak tetap menawarkan ketahanan yang lebih baik daripada reka bentuk panel yang lebih ringan.

Pembungkusan dan Penghantaran

Setiap kabinet suis voltan rendah GGD dilindungi dengan filem anti karat, pelapik busa dan pembungkusan eksport papan lapis. Pangkalan kabinet boleh direka bentuk untuk pengendalian forklift mengikut keperluan penghantaran.

Pembungkusan: filem regangan, perlindungan kalis lembapan dan kes eksport papan lapis

Penghantaran: FOB Ningbo, pelabuhan utama CIF atau EXW tersedia

Penetapan kabinet: komponen dalaman diperkukuh sebelum penghantaran

Dokumen: senarai pembungkusan, gambar rajah pendawaian dan laporan ujian disertakan

Perkhidmatan Selepas Jualan

Sokongan teknikal untuk pemasangan dan pentauliahan

Gambar rajah pendawaian dan sokongan lukisan susun atur

Panduan alat ganti untuk pemutus, meter dan komponen kawalan

Syarat jaminan mengikut perjanjian pesanan yang disahkan

Soalan Lazim

S1: Apakah perbezaan antara suis tetap GGD dan suis keluar GCS/MNS?

GGD menggunakan pemutus lekap tetap dan sambungan berwayar keras, manakala GCS atau MNS menggunakan unit laci boleh ditarik balik. GGD adalah lebih kos efektif untuk sistem pengedaran yang stabil di mana litar tidak memerlukan penggantian yang kerap.

S2: Bolehkah kabinet GGD disesuaikan mengikut rajah satu baris saya?

ya. Lugao boleh mengkonfigurasi kabinet pampasan masuk, penyuap, pengganding bas, pemeteran dan kapasitor mengikut gambar rajah elektrik dan keperluan jenama komponen anda.

S3: Apakah jenama komponen yang boleh digunakan?

Pilihan biasa termasuk ABB, Schneider, Siemens, CHINT, Delixi atau jenama lain yang ditentukan projek, bergantung pada bajet dan keperluan teknikal.

S4: Apakah dokumen yang dibekalkan sebelum penghantaran?

Kami boleh menyediakan lukisan susun atur, gambar rajah pendawaian, laporan ujian rutin, senarai pembungkusan dan gambar produk sebelum penghantaran mengikut pesanan yang disahkan.
