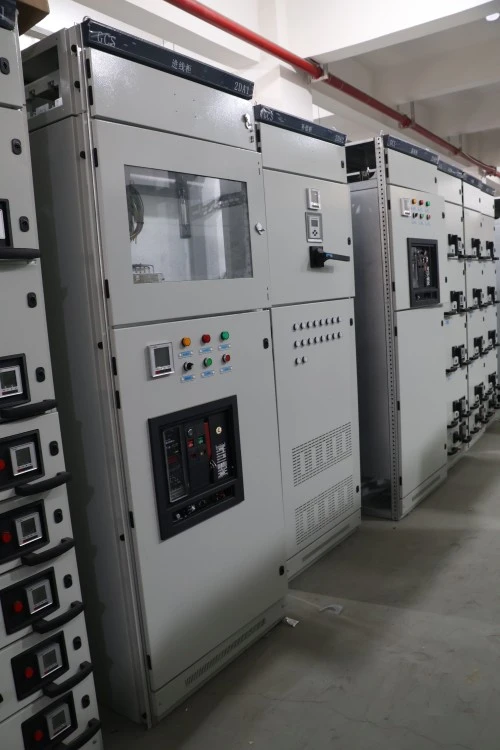

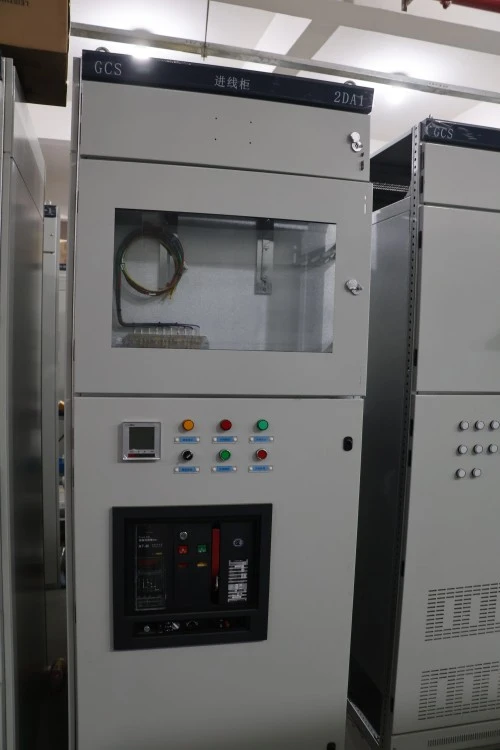

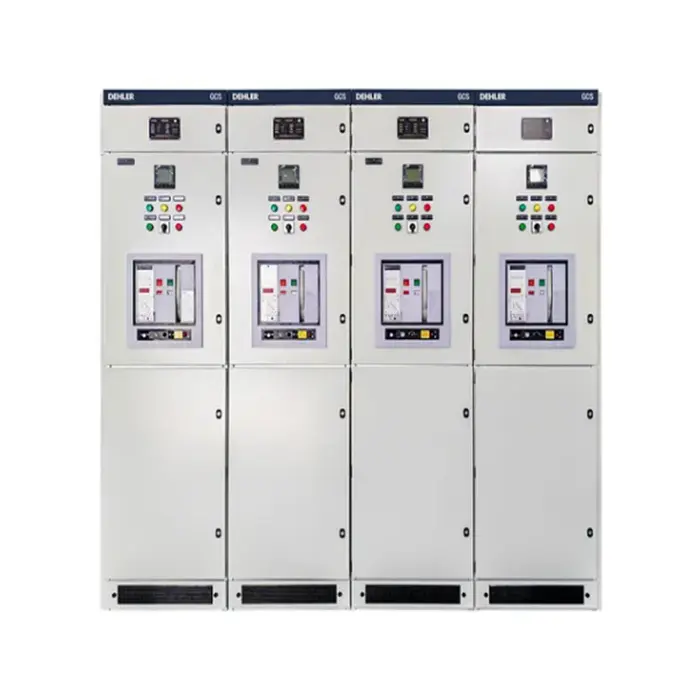

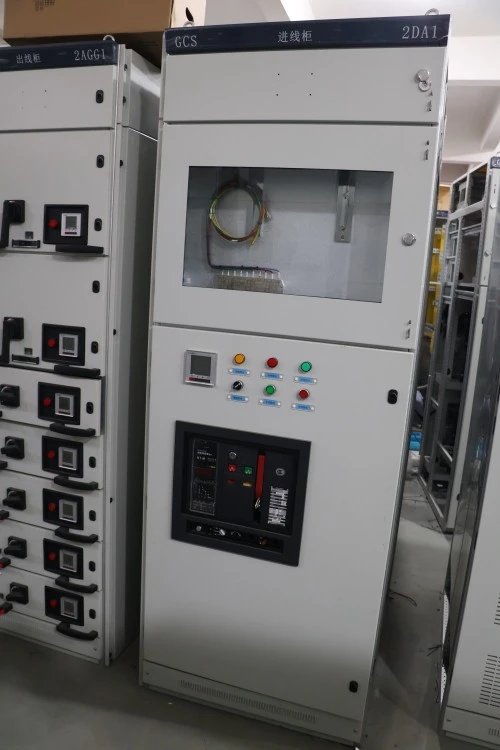

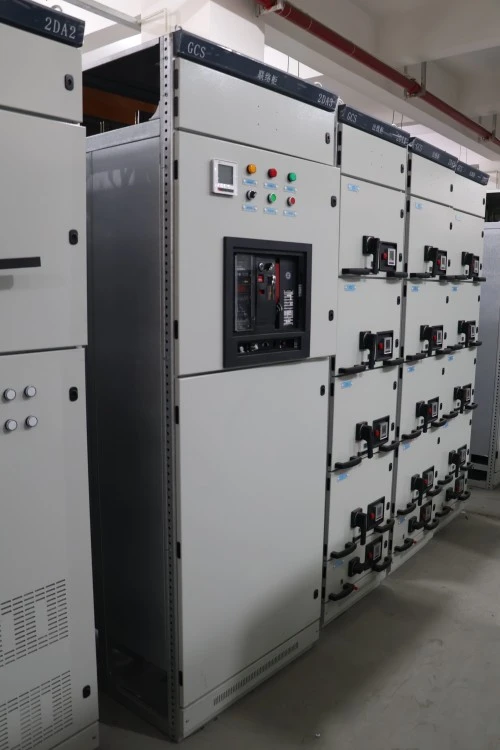

Alat Suis Panel Voltan Rendah Jenis Pengeluaran GCS

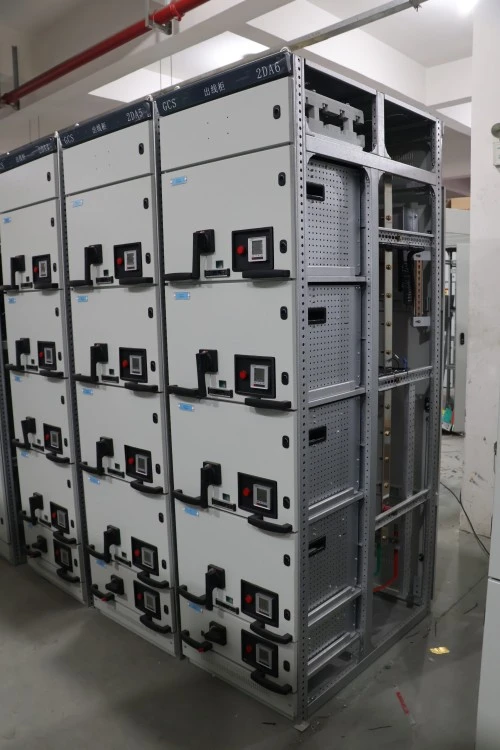

Suis Panel Voltan Rendah jenis pengeluaran GCS ialah pemasangan suis tertutup termaju yang direka bentuk dengan teliti untuk penerimaan kuasa, pengagihan dan kawalan motor pintar dalam sistem perindustrian AC tiga fasa yang beroperasi pada voltan terkadar sehingga 400V (dengan penarafan penebat mencecah 1000V) dan arus penarafan bar bas utama mendatar sehingga 4000A. Sebagai tulang belakang teras pusat pengagihan kuasa voltan rendah moden, Alat Suis Panel Voltan Rendah jenis Pengeluaran GCS ini menyepadukan suite komprehensif komponen primer dan sekunder—termasuk pemutus litar udara (ACB), pemutus litar kes acuan (MCCB), penyentuh, geganti beban lampau terma, pengawal logik boleh atur cara (PLC), dan meter modul digital boleh tukar sepenuhnya,—yang boleh tukar-tukar sepenuhnya.

Parameter Produk (Spesifikasi)

Di bawah ialah jadual spesifikasi teknikal untuk Alat Suis Panel Voltan Rendah jenis Pengeluaran GCS standard.

Frekuensi Dinilai 50Hz / 60Hz Piawaian Berkenaan IEC 61439-1/2, GB/T 7251 Pemasangan Dalaman, berdiri di lantai Kedudukan Laci Disambungkan, Uji, Diputuskan dan Dikeluarkan Kedudukan Kemasukan Kabel Kemasukan kabel atas atau bawah Bahan Bar Bus Bar Kuprum atau aluminium mengikut konfigurasi projek Suhu atau projek Suhu Ambien + 45°C Ketinggian -50°C ≤2000m standard, ketinggian lebih tinggi tersedia melalui pengesahan reka bentuk.

Ciri Produk Dan Aplikasi

S1: Apakah ciri fungsi yang menonjol bagi Alat Suis Panel Voltan Rendah jenis Pengeluaran GCS ini?

J: Alat Suis Panel Voltan Rendah jenis pengeluaran GCS dicirikan oleh kebolehtukaran dan keselamatannya yang tinggi. Laci berfungsi dengan rating yang sama boleh ditukar ganti sepenuhnya, menghapuskan ralat pendawaian semasa penggantian kecemasan. Ia juga mempunyai mekanisme interlock mekanikal yang tepat yang menguatkuasakan penjujukan "Off-Position-Test-On" dengan ketat, menghalang pengendali daripada menyambung atau memutuskan litar di bawah beban. Selain itu, reka bentuk pengudaraan termaju memastikan pelesapan haba yang berkesan untuk litar arus tinggi.

S2: Senario manakah yang paling sesuai untuk alat suis ini?

J: Alat Suis Panel Voltan Rendah jenis Pengeluaran GCS ini sangat sesuai untuk sektor yang memerlukan kuasa tanpa gangguan dan pemulihan kerosakan yang cepat. Aplikasi biasa termasuk penapisan petrokimia (untuk kawalan pam dan pemampat), loji pembuatan berskala besar (talian pengeluaran automatik), sistem tambahan loji kuasa, transit rel bandar dan pencawang menara komersial. Reka bentuk keluarannya menjadikannya pilihan pilihan untuk mana-mana persekitaran kritikal misi di mana masa henti mesti diminimumkan.

Butiran Pengeluaran

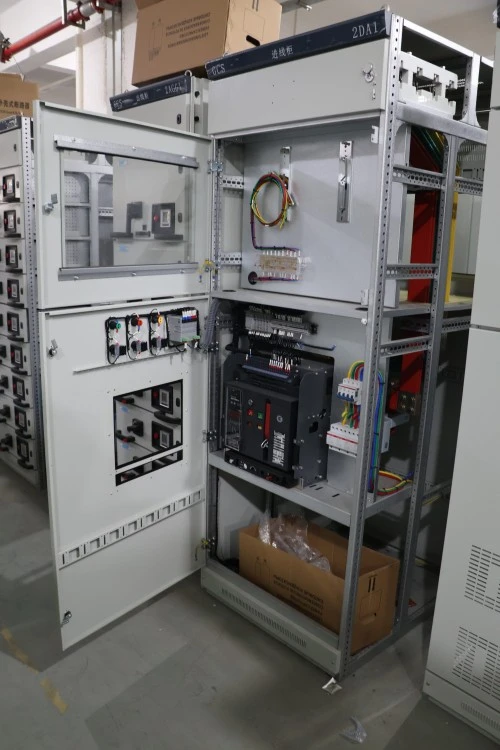

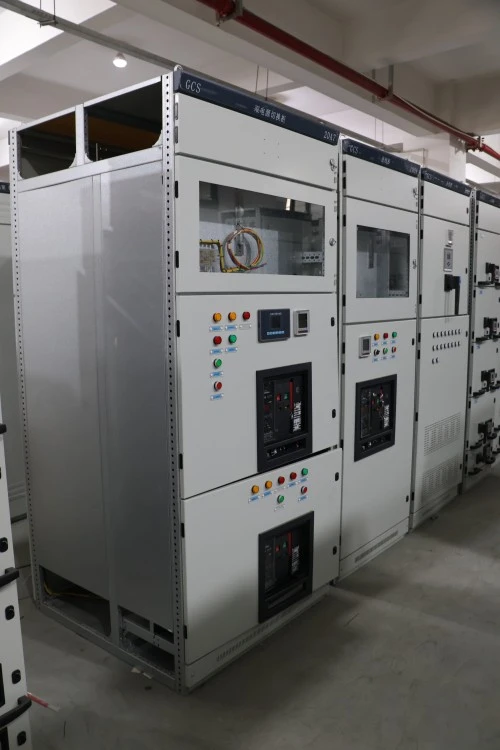

1. Pembuatan Rangka Kabinet – Struktur Kejuruteraan Ketepatan

Kepungan Alat Suis Panel Voltan Rendah jenis Lugao Power Draw-out bermula dengan kepingan keluli tergelek sejuk berkualiti tinggi, dipilih untuk kerataan unggul dan integriti strukturnya. Semua panel keluli diproses melalui pusat tebukan dan lenturan turet CNC yang diimport, mencapai ketepatan sudut lentur dalam ±0.5° dan ketepatan kedudukan lubang dalam ±0.1mm. Selepas dibentuk, bingkai menjalani rawatan permukaan berbilang peringkat: penyahgaraman, penjerukan asid, fosfat, dan salutan serbuk epoksi elektrostatik, kemudian dibakar pada suhu 180–200°C untuk membentuk kemasan yang keras dan tahan kakisan. Kabinet yang dipasang mencapai perlindungan IP30 hingga IP40, dengan berkesan melindungi komponen dalaman daripada habuk, kelembapan dan sentuhan tidak sengaja.

2. Sistem Busbar – Teras Kuprum Kekonduksian Tinggi

Semua busbar utama, menegak dan cawangan dibuat daripada 99.95% kuprum elektrolitik ketulenan (gred T2), memastikan kekonduksian ≥ 98% IACS. Permukaan busbar menerima rawatan berbilang lapisan—sama ada bersalut timah, bersalut perak atau ditutup dengan sarung penebat pengecutan haba gred voltan tinggi—untuk mengelakkan pengoksidaan dan meningkatkan pelesapan haba. Setiap sambungan busbar diketatkan dengan alat tork yang ditentukur dan ditanda untuk kebolehkesanan, menghapuskan titik panas tempatan yang boleh menjejaskan kebolehpercayaan jangka panjang.

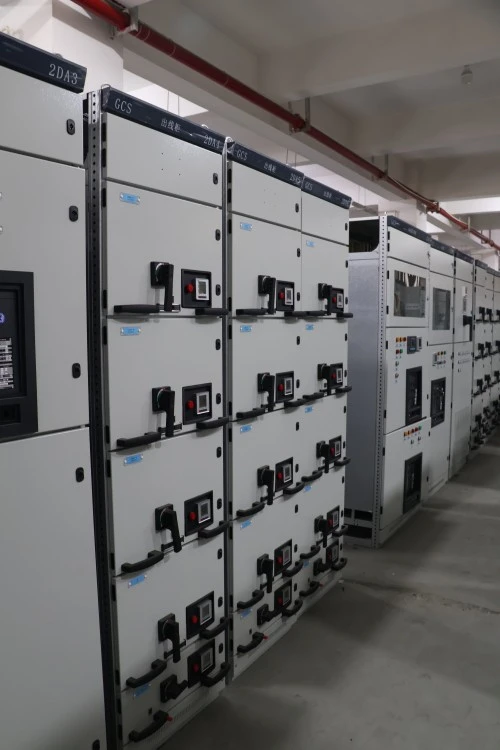

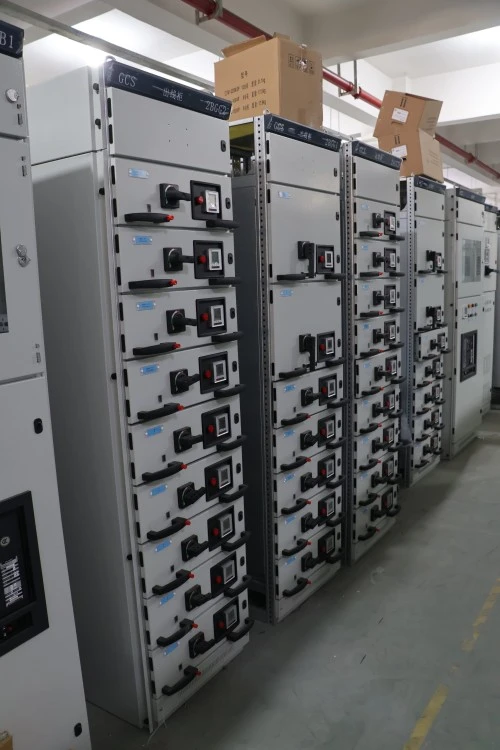

3. Pemasangan Laci – Prosedur Penalaan "Tiga Pas".

Setiap unit berfungsi keluar menjalani penalaan slaid tiga laluan eksklusif kami:

1: Rel panduan dipasang secara manual dan dilaraskan untuk penjajaran awal.

2: Laci dimasukkan dan ditarik balik dalam keadaan tanpa beban untuk mengesahkan kelancaran mekanikal dan penglibatan selak.

3: Di bawah ujian kesinambungan elektrik, laci dikitar beberapa kali sambil memantau rintangan sentuhan pemalam primer dan sekunder. Hanya unit yang memenuhi ambang kelancaran operasi kami yang diluluskan.

Prosedur yang ketat ini memastikan setiap laci meluncur dengan mudah dan mengekalkan sentuhan elektrik yang sempurna merentasi julat perjalanan penuhnya.

4. Kelebihan Persaingan – Toleransi yang Lebih Ketat dan Hubungan Unggul

Berbanding dengan alternatif pasaran standard, kelebihan pembuatan Lugao Power adalah ketara dan boleh diukur:

Kawalan Toleransi Trek Panduan: Kami mengekalkan jurang mekanisme laci pada ±0.5mm (biasa industri ialah ≥±1.0mm). Toleransi yang lebih ketat ini menghalang laci daripada bergetar atau kendur semasa operasi, secara langsung menghapuskan punca utama haus sentuhan primer dan terlalu panas.

Penyambung Utama Bersalut Perak: Semua sesentuh pemalam dibuat daripada aloi kuprum dan disiapkan dengan lapisan penyaduran perak dengan ketebalan ≥6μm. Rintangan sentuhan perak yang lebih rendah dan sifat anti-pengoksidaan yang sangat baik dengan ketara mengurangkan kehilangan kuasa pada titik sambungan, meningkatkan keseluruhan kestabilan haba jangka panjang dan kecekapan tenaga GCS Draw-out jenis Low Voltage Panel Switchgear.

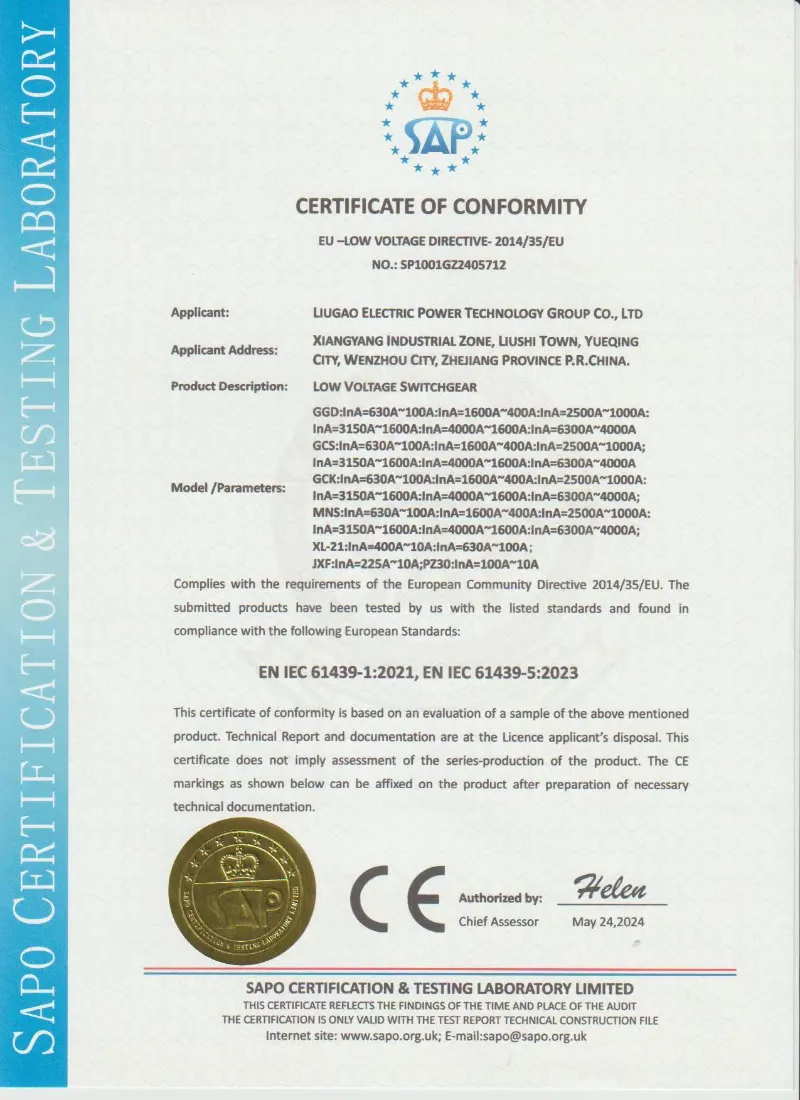

Pensijilan dan Jaminan Kualiti

Lugao mengeluarkan alat suis voltan rendah jenis pengeluaran GCS mengikut keperluan teknikal projek dan piawaian suis voltan rendah yang berkenaan seperti IEC 61439-1/2 dan GB/T 7251. Pemeriksaan rutin dan laporan ujian boleh disediakan sebelum penghantaran mengikut perjanjian teknikal yang disahkan.

• Reka bentuk dan ujian berasaskan IEC 61439-1/2
• pembuatan dan pemeriksaan berasaskan GB/T 7251
• Ujian tahan kekerapan kuasa
• Ujian rintangan penebat
• Ujian operasi mekanikal untuk unit laci
• Pemeriksaan fungsi saling kunci
• Pendawaian sekunder dan ujian operasi berfungsi
• Pemeriksaan tork sambungan busbar
• Laporan ujian rutin sebelum penghantaran
• Foto pemeriksaan kilang tersedia atas permintaan



Pembungkusan, Penghantaran & Perkhidmatan Selepas Jualan

Pembungkusan dan Penghantaran:

Setiap Alat Suis Panel Voltan Rendah jenis Pengeluaran GCS pertama-tama dibalut dengan filem PE untuk menangkis kelembapan dan habuk, kemudian disarungkan dalam peti kayu tugas berat yang difumigasikan yang diperkuat dengan tali keluli. Kami menggunakan pembungkusan bertutup vakum untuk komponen elektronik yang sensitif dan sudut pelindung berkapsul sepenuhnya untuk mengelakkan kerosakan kesan transit. Penghantaran standard adalah melalui kontena 20GP/40HQ, dengan penghantaran yang diinsuranskan oleh syarikat insurans marin terkemuka dunia untuk melindungi pelaburan anda sepenuhnya.




Perkhidmatan selepas jualan:

Lugao Power Co., Ltd. menyediakan jaminan 12 bulan yang komprehensif dari tarikh pentauliahan (atau 18 bulan dari tarikh penghantaran, yang mana terdahulu). Perkhidmatan kami termasuk sokongan talian hotline teknikal 24/7, panduan video jauh dan perkhidmatan di tapak daripada jurutera bertauliah apabila perlu. Sekiranya berlaku kegagalan prestasi dalam keadaan operasi biasa, kami menyediakan alat pembaikan atau penggantian secara percuma.




Soalan & Jawapan Pelanggan

S: Adakah Alat Suis Panel Voltan Rendah jenis Pengeluaran GCS serasi dengan sistem basway sedia ada saya?

J: Ya, keserasian dipatuhi dengan ketat. Kami mengkonfigurasikan bebibir penaik sambungan bagi Alat Suis Panel Voltan Rendah jenis Pengeluaran GCS ini untuk diselaraskan dengan sempurna dengan pengubah huluan dan antara muka laluan bas hiliran anda. Sila berikan lukisan susun atur alat suis anda di tapak semasa peringkat pengesahan teknikal supaya kami boleh menyesuaikan titik sambungan.




S: Apakah yang berlaku jika laci gagal semasa operasi? Bolehkah saya membetulkannya tanpa penutupan penuh?

J: Tepatnya, pertukaran panas pantas adalah kelebihan terasnya. Anda hanya perlu menghidupkan pemutus litar dalam petak tertentu itu kepada "Mati", tarik balik unit yang rosak dan luncurkan dalam alat ganti yang dinilai sama. Selebihnya Alat Suis Panel Voltan Rendah jenis Pengeluaran GCS itu terus beroperasi, memulihkan kuasa dalam beberapa minit.




S: Bagaimanakah anda menghalang kejadian kilat arka semasa penyelenggaraan pada ruang bas?

A: Keselamatan adalah yang utama. Petak busbar utama dan cawangan berkompartemen sepenuhnya. Kami memasang penghadang kalis arka antara ruang unit keluar dan ruang bar bas menegak. Apabila mengakses bahagian busbar, semua unit berfungsi bersebelahan boleh dikunci dengan selamat dalam kedudukan "Terputus/Ujian".
