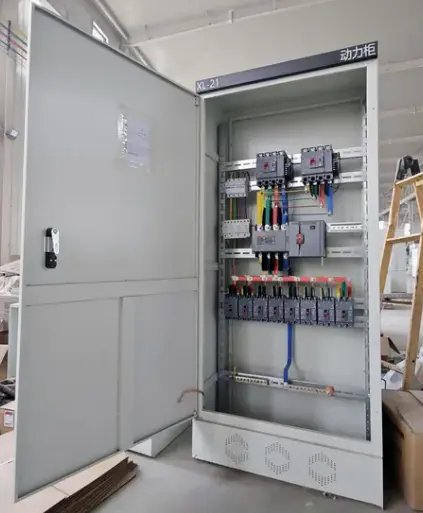

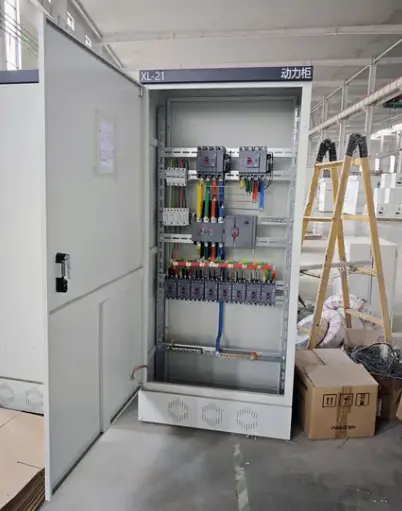

XL-21 Alat Suis Kotak Agihan Kuasa Tetap

Alat Suis Kotak Pengagihan Kuasa Tetap XL-21 ialah kabinet pengagihan kuasa voltan rendah yang dipasang di dinding atau berdiri di lantai, biasanya diberi nilai sehingga 630A. Ia menampilkan struktur pelekap dalaman jenis tetap — bermakna semua pemutus litar, penyentuh, meter dan terminal dipasang secara kekal pada rel dalaman atau plat pelekap, dan bukannya boleh ditarik balik.

Apakah fungsi produk ini?

● Menerima dan mengagihkan kuasa elektrik daripada sumber masuk utama kepada berbilang litar cawangan keluar

● Menyediakan perlindungan arus lebih dan litar pintas untuk peralatan hiliran menggunakan pemutus litar kes acuan (MCCB) atau pemutus litar kecil (MCB)

● Mendayakan kawalan tempatan bagi motor, litar lampu dan beban lain melalui butang tekan atau suis pemilih yang dipasang pada pintu

● Pemeteran rumah dan peranti pemantauan seperti ammeter, voltmeter dan meter kuasa digital

● Mengasingkan litar untuk penyelenggaraan yang selamat menggunakan suis masuk utama atau pemutus litar

Parameter Teknikal

Piawaian dan Pensijilan

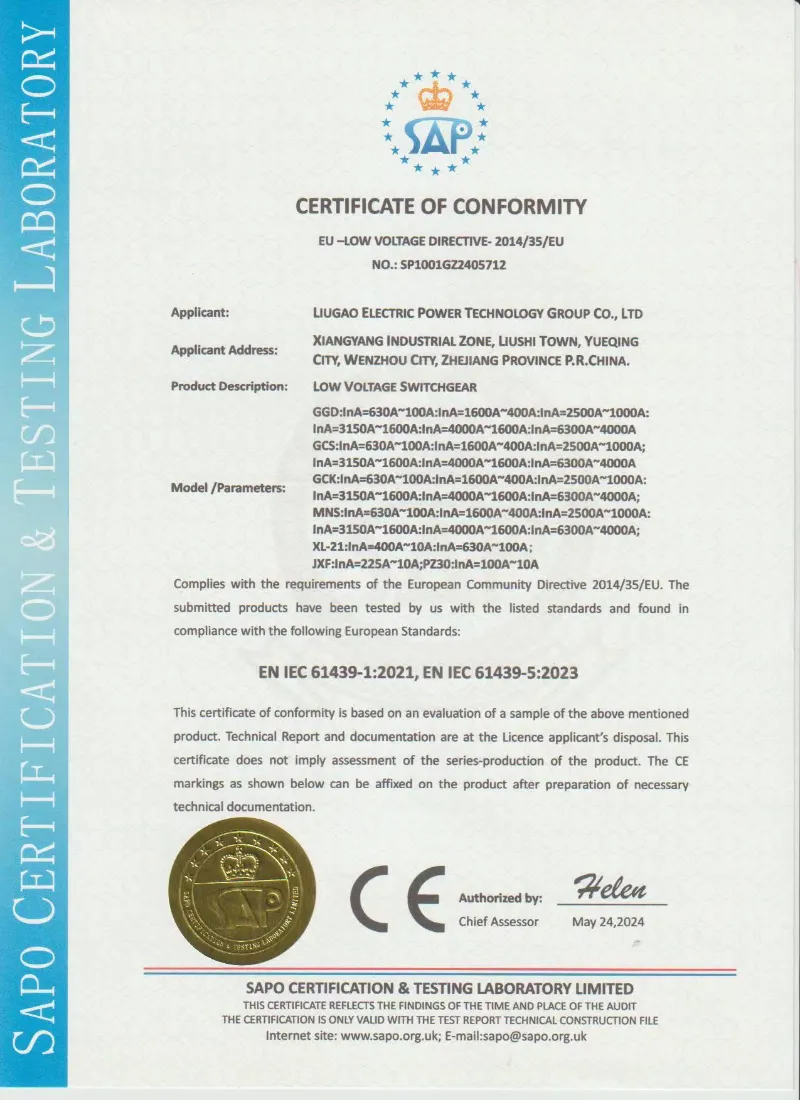

Alat Suis Kotak Pengagihan Kuasa Tetap XL-21 boleh dihasilkan mengikut IEC 61439, GB/T 7251 dan keperluan teknikal khusus projek. Lugao Power menyokong ujian rutin kilang sebelum penghantaran, termasuk ujian rintangan penebat, ujian voltan tahan frekuensi kuasa, pemeriksaan pendawaian, ujian operasi mekanikal dan pemeriksaan visual.

• IEC 61439 peralatan suis voltan rendah dan pemasangan peralatan kawalan
• Sistem pengurusan kualiti kilang ISO
• Laporan ujian rutin tersedia sebelum penghantaran
• Pemeriksaan pihak ketiga disokong atas permintaan
• OEM dan penyesuaian khusus projek tersedia

Tidak seperti pengeluaran yang lebih besaralat suis, XL-21 direka untuk aplikasi di mana perubahan litar jarang berlaku dan kesederhanaan dinilai berbanding fleksibiliti modular. Reka bentuk tetapnya menawarkan kos permulaan yang lebih rendah, jejak yang lebih kecil dan pemasangan yang lebih mudah. Pada dasarnya, kabinet pengedaran XL-21 adalah tenaga kerja pengagihan kuasa kecil hingga sederhana — boleh dipercayai, tidak rumit dan menjimatkan.

Kelebihan Produk

Alat Suis Kotak Pengagihan Kuasa Tetap XL-21 menawarkan beberapa kelebihan menarik yang menjadikannya pilihan pilihan untuk aplikasi pengedaran tetap.

Ciri-ciri Produk

Panel pengagihan kuasa voltan rendah menggabungkan ciri tersendiri berikut yang membezakannya daripada kotak pengedaran tetap yang bersaing.

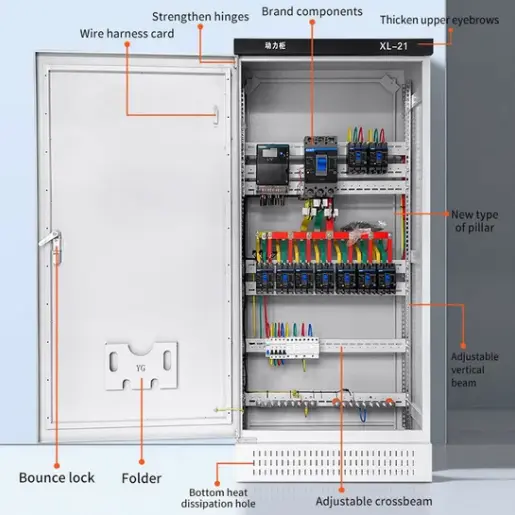

Rangka dikimpal dengan dwi salutan: Rangka utama dibina daripada keluli gelek sejuk 1.5mm hingga 2.0mm dengan kimpalan arka terlindung CO₂ berterusan pada semua sambungan. Selepas kimpalan, keseluruhan kepungan mengalami penyahgaraman, pemfosfan dan salutan serbuk elektrostatik (minimum 70μm) dalam RAL 7035. Perlindungan dwi-lapisan ini dengan ketara mengatasi prestasi kotak terpaku atau bolt yang dipasang dalam persekitaran yang menghakis.

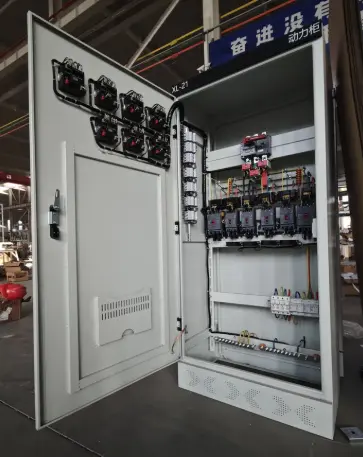

Pintu berengsel dengan bukaan 130°: Pintu hadapan dipasang dengan engsel keluli tahan karat tugas berat yang membolehkan bukaan 130°, serta mekanisme penguncian tiga mata (atas, tengah, bawah) dengan pemegang standard DIN. Tingkap instrumen lutsinar disediakan untuk bacaan meter tanpa membuka pintu.

Panel sisi dan belakang boleh tanggal: Kedua-dua panel sisi dan panel belakang boleh tanggal menggunakan kunci hex standard. Ini membolehkan akses 360° kepada komponen dalaman semasa pemasangan atau penyelenggaraan — ciri yang jarang ditemui dalam kotak pengedaran kos rendah.

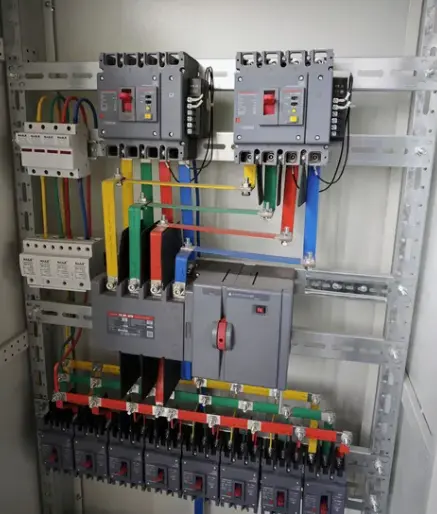

Rel pemasangan universal: Secara dalaman, kabinet dipasang dengan kedua-dua plat pelekap berlubang (untuk peranti yang dipasang skru) dan rel DIN topi atas (untuk peranti snap-on). Reka bentuk dwi-sistem ini memuatkan sebarang jenama MCCB, MCB, penyentuh atau blok terminal.

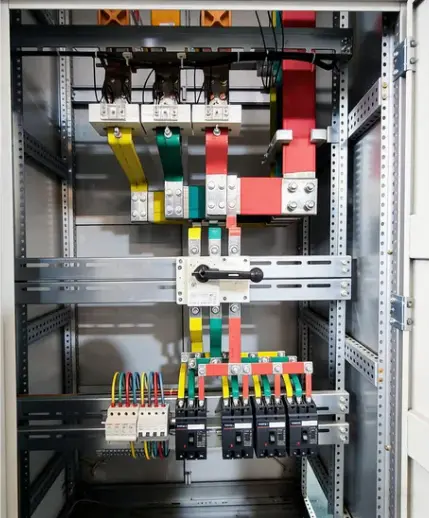

Bar bas neutral dan bumi bersepadu: Bar neutral kuprum yang dipasang di kilang (kapasiti penuh) dan bar bumi (separuh kapasiti) menjalankan ketinggian penuh kepungan, dengan mata sambungan pra-gerudi setiap 50mm. Tidak perlu menambah busbar berasingan di tapak.

Sistem pengurusan kabel: Palung kabel menegak pada kedua-dua belah kiri dan kanan, setiap satu dengan penutup boleh tanggal. Kawalan kalah masuk/keluar kabel disediakan di bahagian atas, bawah, dan kedua-dua dinding sisi. Salur pendawaian kawalan berasingan memisahkan pendawaian voltan rendah daripada kabel kuasa.

Suis pengasingan masuk dengan kunci pintu: Pemegang suis masuk utama disambung secara mekanikal dengan pintu hadapan — pintu tidak boleh dibuka melainkan suis utama berada dalam kedudukan MATI. Ciri keselamatan ini menghalang sentuhan tidak sengaja dengan bahagian hidup.

Pelabelan litar bersaringan sutera: Setiap kedudukan litar dilabel dengan jelas pada plat pelekap dalam menggunakan cetakan bersaringan sutera tahan haus. Label tidak luntur atau terkelupas seperti pelekat pelekat.

Aplikasi Produk

Alat Suis Kotak Pengagihan Kuasa Tetap XL-21 digunakan secara meluas merentasi sektor berikut:

● Loji industri – Kedai mesin, talian pemasangan, peralatan pengendalian bahan, stesen kimpalan (biasanya penyuap 100A–630A)

● Bangunan komersial – Pusat beli-belah, lantai pejabat, kedai runcit, restoran (pencahayaan dan pengagihan kuasa am)

● Kompleks kediaman – Pengedaran lantai bangunan pangsapuri, kemudahan komuniti, pencahayaan tempat letak kereta

● Infrastruktur – Lampu terowong, kuasa stesen tol, kabinet kawalan lampu jalan

● Sistem HVAC – Pengedaran utama untuk loji penyejuk, unit pengendalian udara, bilik pam

● Kuasa tapak sementara – Treler pembinaan, pengagihan kuasa acara, set pengeluaran filem

Dalam semua senario ini, kabinet pengedaran elektrik menyediakan keseimbangan kos, kebolehpercayaan dan kemudahan penyelenggaraan yang tidak dapat dipadankan oleh alat suis yang lebih kompleks.

Soalan Lazim

Apakah julat semasa terkadar bagi alat suis XL-21?

Kotak pengedaran kuasa tetap XL-21 biasanya boleh dikonfigurasikan daripada 100A hingga 630A mengikut beban projek dan reka bentuk litar.

Bolehkah Lugao menyesuaikan susun atur komponen dalaman?

ya. Kami boleh menyesuaikan susun atur MCCB, MCB, penyentuh, meter, terminal, bar bas dan kedudukan kemasukan kabel mengikut rajah satu talian anda.

Apakah maklumat yang perlu saya berikan untuk sebut harga?

Sila berikan voltan berkadar, arus undian, bilangan litar masuk dan keluar, spesifikasi pemutus, gred perlindungan, jenis pemasangan, kuantiti dan pelabuhan destinasi.

Bolehkah anda menyediakan gambar rajah pendawaian sebelum pengeluaran?

ya. Lugao boleh menyediakan lukisan susun atur, gambar rajah pendawaian dan dokumen pengesahan teknikal sebelum pengeluaran untuk kelulusan pelanggan.

Adakah kabinet XL-21 sesuai untuk kegunaan luar?

Kabinet XL-21 standard digunakan terutamanya di dalam rumah. Untuk aplikasi luar, kami boleh menyesuaikan perlindungan IP yang lebih tinggi, struktur kalis hujan dan salutan anti-karat.

Pembungkusan, Penghantaran, Selepas Jualan & Soalan Lazim

Pembungkusan & Penghantaran

Pembungkusan individu:Setiap kabinet dibalut dengan kertas anti karat VCI, kemudian bungkus gelembung, kemudian filem regangan, dan akhirnya diletakkan di dalam peti papan lapis 10mm dengan pelindung tepi keluli.

Syarat penghantaran:FOB Ningbo, pelabuhan utama CIF, atau Ex-works.

Masa utama:15 hari bekerja untuk konfigurasi standard (sehingga 10 unit).

Perkhidmatan Selepas Jualan – Waranti 1 Tahun

●Tempoh jaminan:12 bulan dari pentauliahan atau 18 bulan dari penghantaran, yang mana lebih awal.

●Liputan:Kecacatan pembuatan termasuk keretakan kimpalan bingkai, kegagalan salutan (tidak kasar), interlock pintu yang rosak, dan ralat pendawaian.

● Pengecualian:Kerosakan daripada pemasangan yang tidak betul, beban berlebihan melebihi arus terkadar, kesan fizikal, kakisan daripada bahan kimia yang tidak dinyatakan, atau force majeure.
