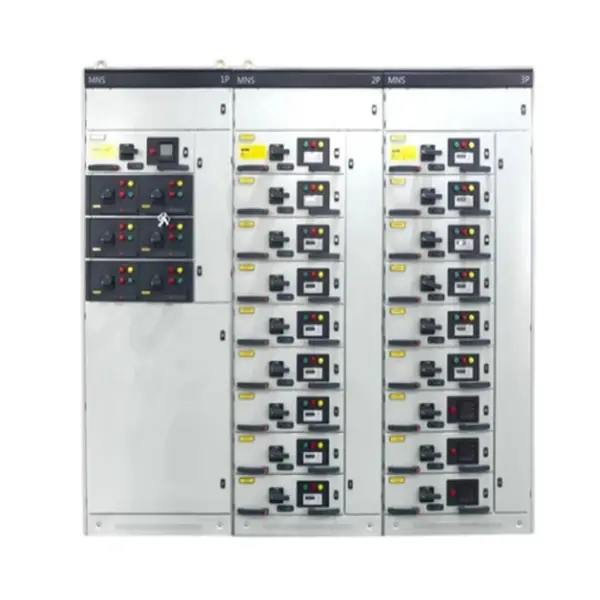

Kabinet Suis Jenis Pengeluaran Modularisasi MNS

Lugao Power Co., Ltd. mengesyorkan anda untuk membeli Kabinet Suis jenis Pengeluaran Modularisasi MNS, platform suis voltan rendah berketumpatan tinggi dan modular sepenuhnya. Ia menggabungkan fungsi boleh ditarik balik dengan modul piawai, membolehkan penggantian pantas, pengembangan berskala dan penyelenggaraan yang mudah. Ideal untuk persekitaran kuasa kritikal.

Hantar Pertanyaan

Penerangan Produk

Kabinet Suis jenis Pengeluaran Modularisasi MNS ialah avoltan rendah (sehingga 690V) suis tertutuppemasangan direka mengikut rangka kerja MNS (Modular Network System). Setiap unit berfungsi – seperti pemula motor, pemutus suapan atau modul bekalan kuasa – ditempatkan dalam kaset pengeluaran individu yang boleh dimasukkan, ditarik balik atau ditukar tanpa menutup keseluruhan sistem. Kabinet berfungsi dengan tiga fungsi utama: pengagihan kuasa (menyuap berbilang sub-litar), kawalan motor (memulakan, memberhentikan, melindungi motor) dan perlindungan sistem (litar pintas, beban lampau dan pengasingan kerosakan tanah). Ringkasnya, ia adalah pusat pengurusan kuasa plug-and-play untuk kemudahan perindustrian dan komersial.

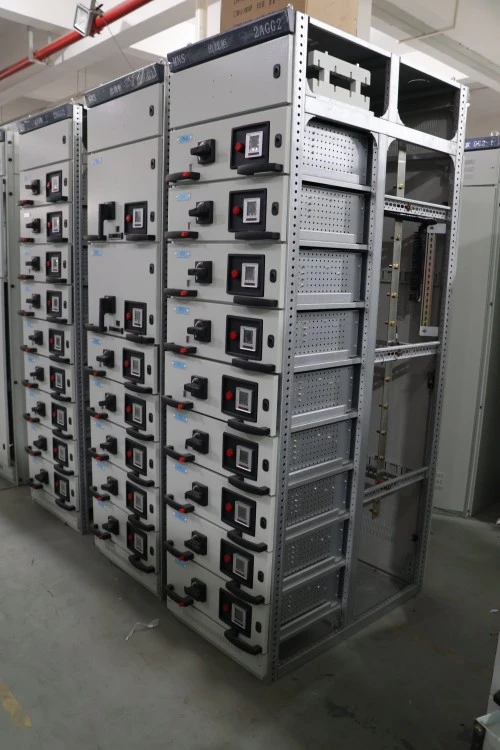

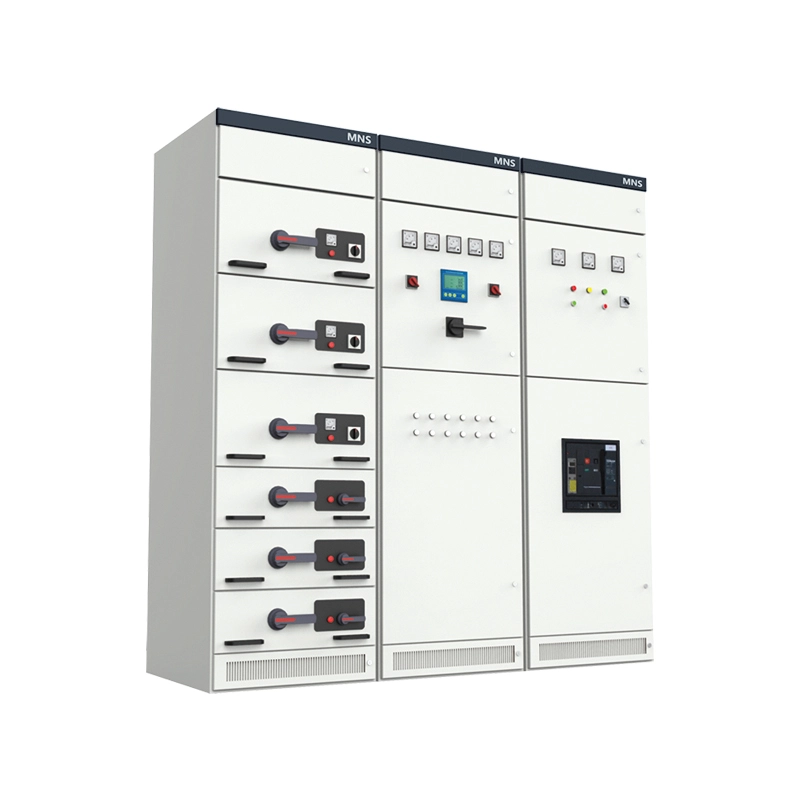

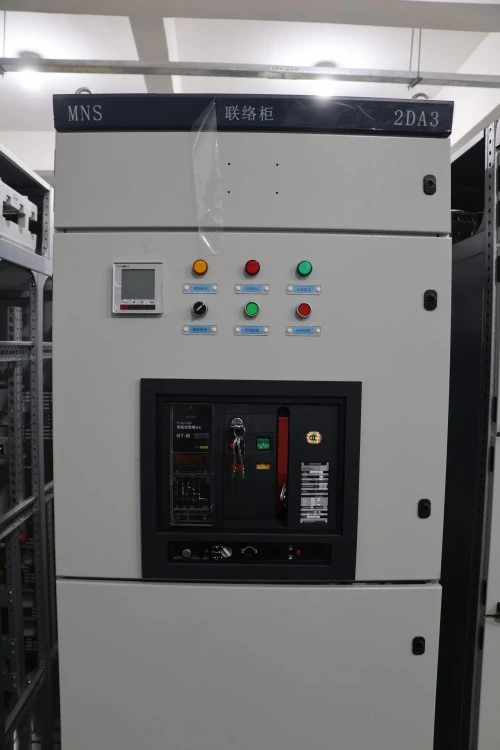

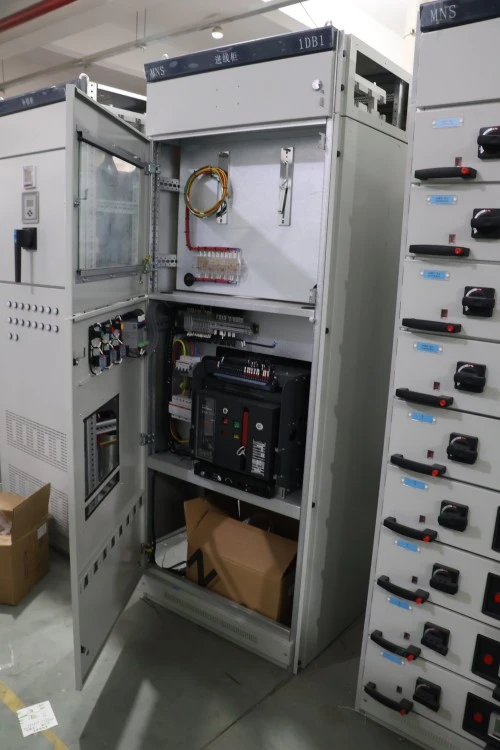

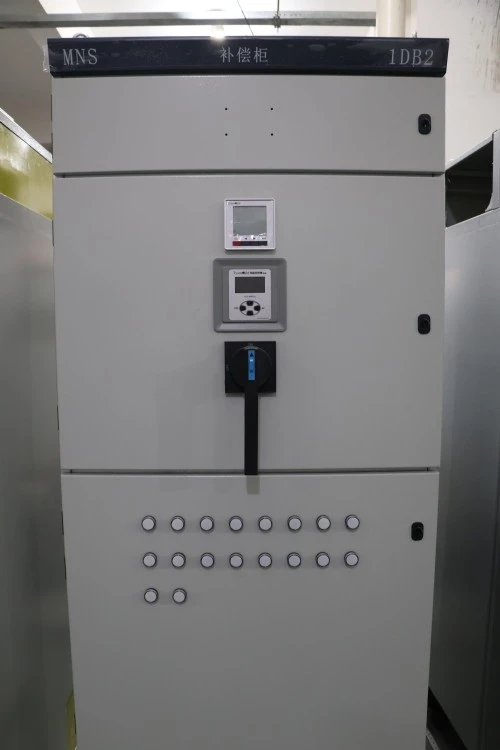

MNS low voltage draw-out switchgear front view Mns Modularization Draw Out Type Switch Cabinet MNS modular drawer unit structure

Kelebihan Produk

Kelebihan	Penerangan
Seni bina yang benar-benar modular	Setiap kaset keluar adalah bebas dari segi mekanikal dan elektrik. Anda boleh menambah, mengalih keluar atau menaik taraf kaset tanpa merekayasa semula keseluruhan kabinet. Ini menjadikan Kabinet Suis jenis Pengeluaran Modularisasi MNS sesuai untuk kilang yang sedang berkembang.
Jejak kepadatan tinggi	Sehingga 24 unit berfungsi setiap bahagian menegak tunggal (8E/2 kaset). Menjimatkan 30–40% ruang lantai berbanding papan suis tetap tradisional.
Mekanisme laci tiga kedudukan	Uji, kedudukan terpencil dan bersambung dengan kunci serasi padlock. Laci tidak boleh disisipkan secara salah – panduan berkunci mengelakkan ketidakpadanan.
Pengasingan penuh mengikut fungsi	Petak berasingan untuk bas utama, kemasukan kabel dan unit berfungsi. Penahanan arka dan pencegahan penyebaran kebakaran adalah wujud.
Keupayaan boleh tukar panas	Gantikan laci penyuap semasa bas utama masih hidup. Masa hentikan dihadkan kepada laci itu sendiri - biasanya di bawah 5 minit.
Operasi dan penyelenggaraan hadapan sahaja	Semua laci, kabel dan kawalan boleh diakses dari hadapan. Kabinet boleh diletakkan pada dinding, menjimatkan lebih banyak ruang.
Tahan litar pintas tinggi	Sehingga 100kA selama 1 saat (diuji mengikut IEC 61439-2). Sistem bar bas terlindung sepenuhnya dan disokong terhadap tegasan dinamik.
Sambungan sedia masa hadapan	Laci pintar pilihan dengan penderia arus/voltan terbina dalam dan komunikasi Modbus TCP. Penyepaduan terus ke dalam SCADA atau sistem pengurusan bangunan anda.

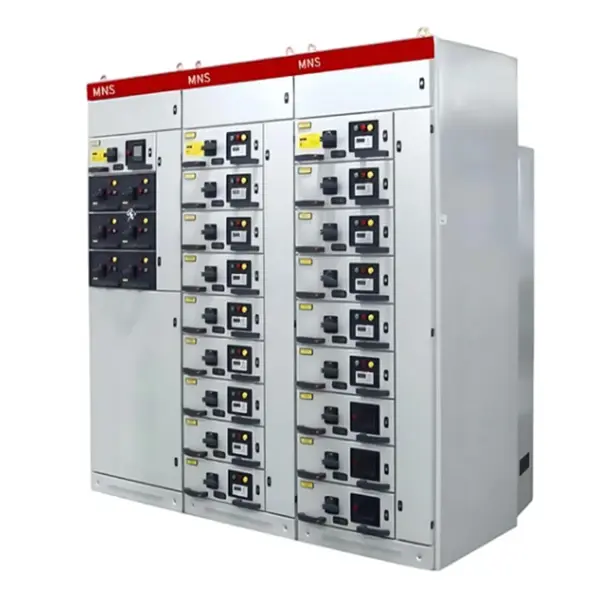

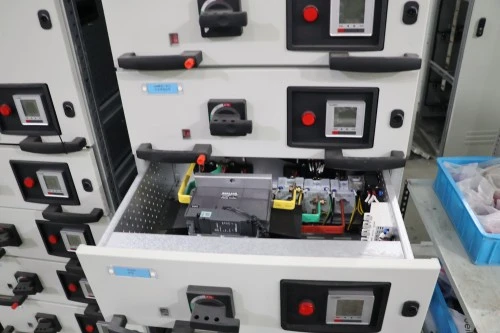

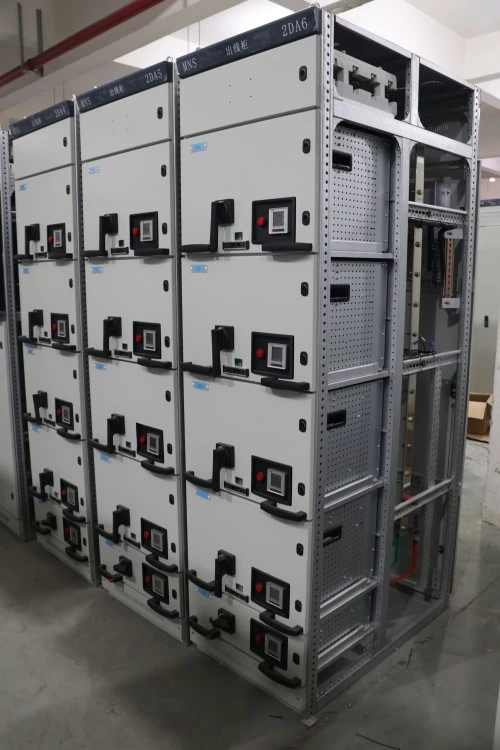

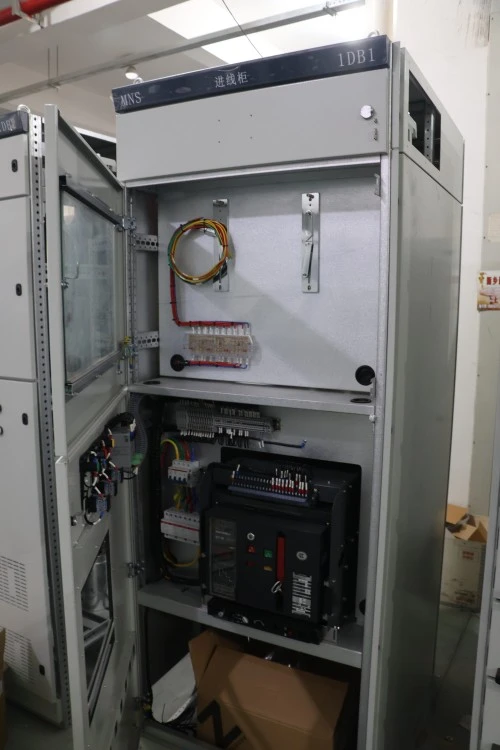

MNS draw-out cassette for motor control Mns Modularization Draw Out Type Switch Cabinet

Ciri-ciri Produk

Tidak seperti kabinet boleh ditarik balik generik, Kabinet Suis jenis Pengeluaran Modularisasi MNS termasuk ciri tersendiri ini:

Ciri	Faedah Khusus
Pemegang laci dengan penunjuk operasi bersepadu	Warna pemegang menunjukkan kedudukan: putih (terpencil), kuning (ujian), hijau (bersambung). Tidak perlu membuka laci untuk mengesahkan status.
Pengatup automatik untuk kenalan tetap	Apabila laci ditarik balik, pengatup logam secara automatik menutup sesentuh tetap langsung di dalam buaian. Menghalang sentuhan jari secara tidak sengaja.
Jalinan laci dengan suis utama	Laci tidak boleh dimasukkan atau ditarik melainkan pemutus litar utama berada dalam kedudukan OFF. Menghalang arka semasa pergerakan.
Petak kabel lurus	Kemasukan kabel dari atas atau bawah tanpa kekangan jejari lentur. Menyokong kabel aluminium atau tembaga sehingga 4x240mm² setiap fasa.
Abah-abah sekunder berwayar kilang dengan ferrules bernombor	Setiap wayar kawalan adalah pra-penamatan dan bernombor. Laci gantian disertakan dengan penyambung sekunder pemalam yang sepadan – tiada pendawaian semula di tapak.
Berat laci ≤25kg untuk operasi manual	Kebanyakan laci 8E/2 dan 8E cukup ringan untuk pengendalian satu orang tanpa alat mengangkat. Laci yang lebih berat mempunyai roller-assist.
Keluli gulung sejuk dengan salutan anti pemeluwapan	Salutan khas menghalang kelembapan wicking; diuji selama 500 jam semburan garam (ISO 9227). Sesuai untuk persekitaran lembap.

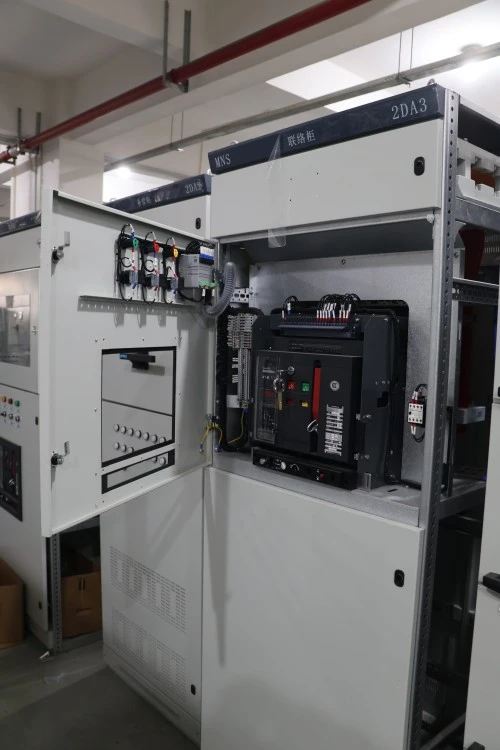

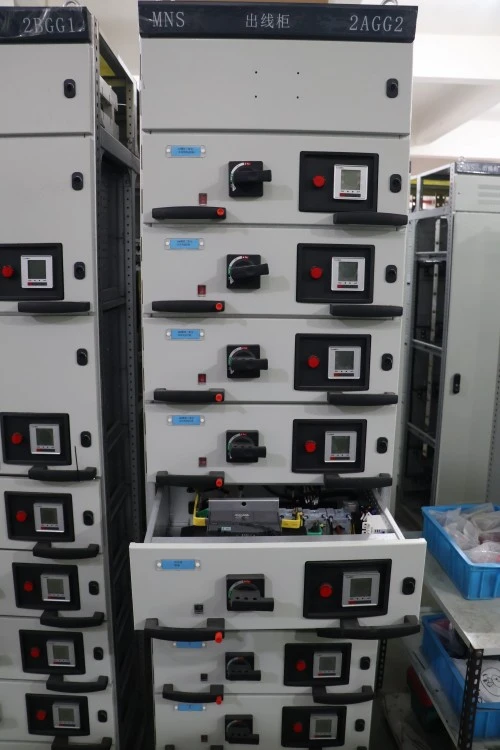

MNS withdrawable drawer mechanism Mns Modularization Draw Out Type Switch Cabinet

Parameter Produk

Parameter	Spesifikasi
Voltan Operasi Ternilai	380V / 400V / 690V AC
Voltan Penebat Berkadar	Sehingga 1000V
Nilai Arus Bas Bar Utama	Sehingga 4000A atau 6300A bergantung pada konfigurasi
Dinilai Masa Pendek Menahan Arus	Sehingga 50kA / 65kA / 100kA, tertakluk kepada keperluan projek
Modul Laci	8E/2, 8E, 16E, 24E
Ijazah Perlindungan	Piawaian IP30 / IP40, IP54 pilihan
Bentuk Pemisahan	Borang 2b, Borang 3b, Borang 4b pilihan
Piawaian Terpakai	IEC 61439-1, IEC 61439-2, GB/T 7251
Kemasukan Kabel	Kemasukan kabel atas atau bawah
Pemasangan	Pemasangan dalaman

Aplikasi Produk (Senario)

Kabinet Suis jenis Pengeluaran Modularisasi MNS digunakan secara meluas dalam:

● Loji industri: Barisan pemasangan automotif, pengeluaran makanan & minuman, pemprosesan kelompok kimia

● Kompleks komersial: Pusat beli-belah, bangunan pejabat bertingkat tinggi, hospital

● Infrastruktur: Loji rawatan air, stesen pam, sistem pengendalian bagasi lapangan terbang

● Pusat data: Papan pengedaran utama voltan rendah (LVMDB) dan panel kuasa jauh (RPP)

● Tenaga boleh diperbaharui: Penyongsang ladang suria, bekalan kuasa tambahan turbin angin

● Marin & luar pesisir: Pengagihan kuasa kapal

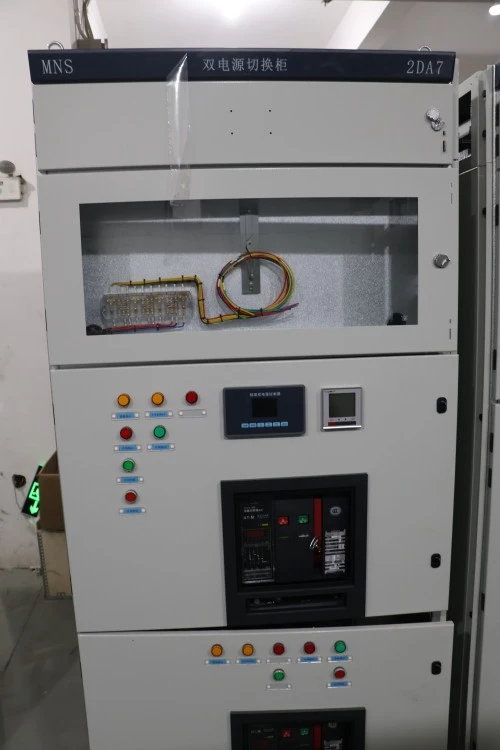

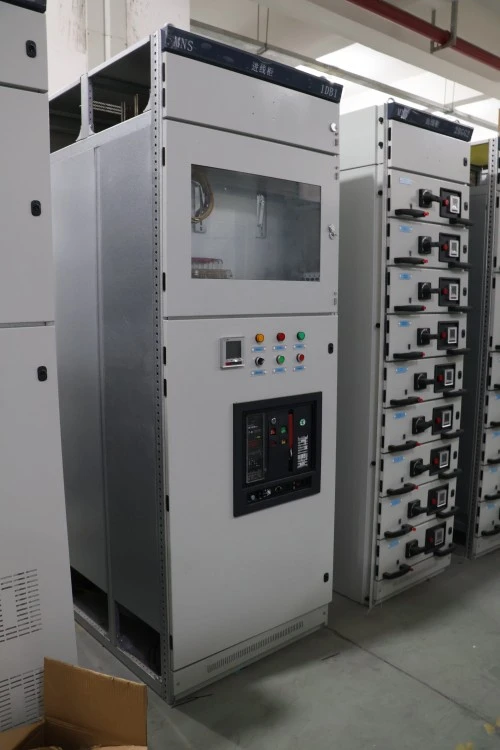

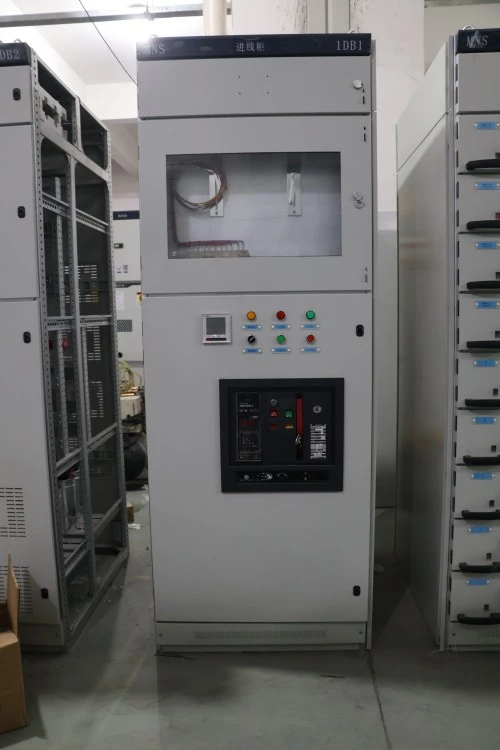

Mns Modularization Draw Out Type Switch Cabinet

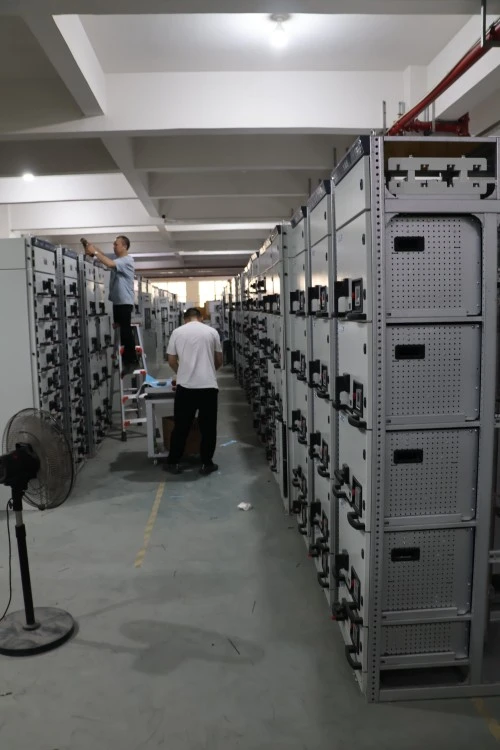

Butiran Pengeluaran

● Lugao Power Co., Ltd.mengeluarkan setiap Kabinet Suis Jenis Pengeluaran Modularisasi MNS dengan ketepatan:

● Bahan penutup: Keluli gulung sejuk tebal 2.0mm, bingkai dikimpal sepenuhnya dengan standard IP40 (IP54 pilihan). Ketebalan salutan serbuk ≥80μm, RAL 7035 kelabu muda.

● Sistem busbar: Bar kuprum segi empat tepat (98% kekonduksian IACS) dengan sambungan bersalut timah. Semua busbar bertebat sepenuhnya menggunakan lengan yang boleh dikecutkan haba (merah, kuning, biru, kelabu untuk neutral).

● Buaian laci: Dibentuk daripada keluli bersalut zink 2.5mm dengan penggelek nilon pelincir sendiri. Daya sisipan/pengeluaran laci ≤150N selepas 500 kitaran.

● Sentuhan tetap: Reka bentuk berujung aloi perak, bermuatan spring. Dinilai untuk 2,000 sisipan tanpa penurunan prestasi.

● Kenalan sekunder: Penyambung bersalut perak palam dan soket 24-pin. Direka untuk 10,000 kitaran mengawan.

● Pengenalan laci: Pemegang label boleh diukir laser pada setiap bahagian hadapan laci. Kod QR pilihan untuk penjejakan aset digital.

● Ujian kilang: Setiap unit berfungsi menjalani pemeriksaan pendawaian lengkap, ujian kekuatan dielektrik (2.5kV selama 1 minit) dan ujian kenaikan suhu (pada arus undian 1.1x). Laporan ujian disertakan dengan penghantaran.

Pensijilan dan Jaminan Kualiti

Lugao mengikut prosedur pengurusan kualiti berasaskan ISO untuk pembuatan suis. Untuk pesanan projek, kami boleh menyediakan dokumen pemeriksaan, laporan ujian rutin dan gambar produk sebelum penghantaran mengikut perjanjian teknikal yang disahkan.

Sistem pengurusan kualiti ISO 9001
Sistem pengurusan alam sekitar ISO 14001
Reka bentuk dan ujian berasaskan IEC 61439-1/2
Laporan ujian rutin sebelum penghantaran
Foto pemeriksaan kilang tersedia atas permintaan

Lugao ISO 9001 quality management certificate

Lugao IEC 61439 certificate for low voltage switchgear

Pembungkusan, Penghantaran & Selepas Jualan

Pembungkusan & Penghantaran

● Pembungkusan laci individu: Balutan gelembung anti-statik di dalam kotak beralun, dilabelkan dengan gambar rajah litar dan penarafan.

● Pembungkusan kabinet utama: Filem regangan + kertas VCI + peti eksport papan lapis (ketebalan 15mm). Semua pangkalan peti dipasang dengan poket forklift.

● Tempoh penghantaran: FOB Ningbo, pelabuhan utama CIF atau EXW.

● Masa utama: 20 hari bekerja untuk konfigurasi standard.

Perkhidmatan Selepas Jualan

● Tempoh jaminan: 12 bulan dari tarikh pentauliahan (maksimum 18 bulan dari penghantaran).

● Sokongan teknikal jauh percuma melalui panggilan video atau e-mel (balas dalam 4 jam perniagaan).

Soalan Lazim:

S1: Apakah perbezaan antara laci 8E/2, 8E dan 16E?

J: Ini merujuk kepada modul ketinggian laci: 8E/2 = 100mm (separuh modul), 8E = 200mm (modul penuh), 16E = 400mm (modul berganda). Lebih besar laci, lebih tinggi penarafan arus yang dibenarkan dan lebih banyak terminal sekunder tersedia.

S2: Bolehkah saya menggantikan laci tanpa memutuskan sambungan bekalan yang masuk?

A: Ya. Ini adalah ciri teras Kabinet Suis jenis Pengeluaran Modularisasi MNS. Gerakkan laci ke kedudukan terpencil (pemegang putih), buka kunci dan tariknya keluar. Bas utama kekal bertenaga. Walau bagaimanapun, sentiasa putuskan sambungan bahagian beban terlebih dahulu.

S3: Adakah kabinet dilengkapi dengan sistem pemantauan suhu?

J: Unit standard tidak termasuk pemantauan, tetapi kami menawarkan laci pintar pilihan dengan penderia PT100 terbenam dan unit paparan pusat yang menunjukkan suhu bar bas dan laci.

S4: Bolehkah kabinet dilanjutkan kemudian tanpa menggantikan bahagian sedia ada?

A: Ya. Setiap bahagian menegak direka bentuk secara mekanikal dan elektrik untuk sambungan sisi. Anda boleh mengikat kubikel tambahan pada kedua-dua hujung dan menyambungkan bar bas menggunakan kit pengembangan yang dibekalkan.
