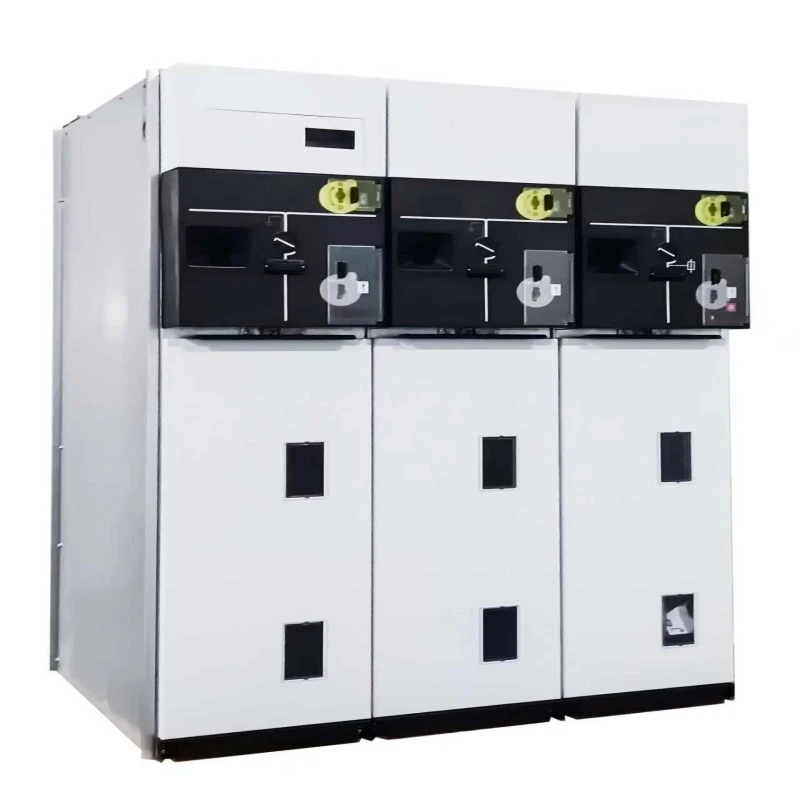

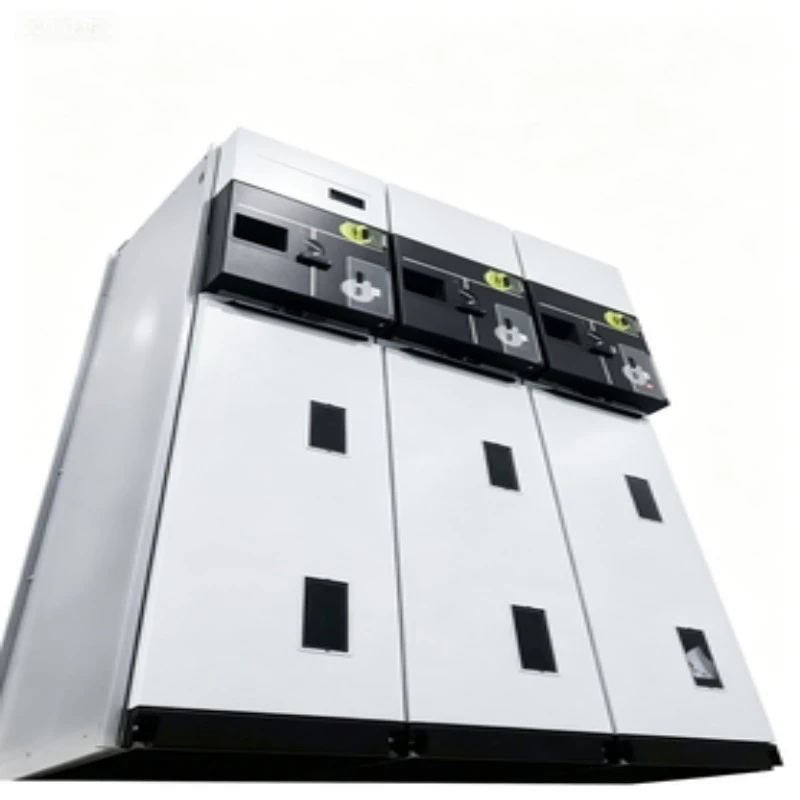

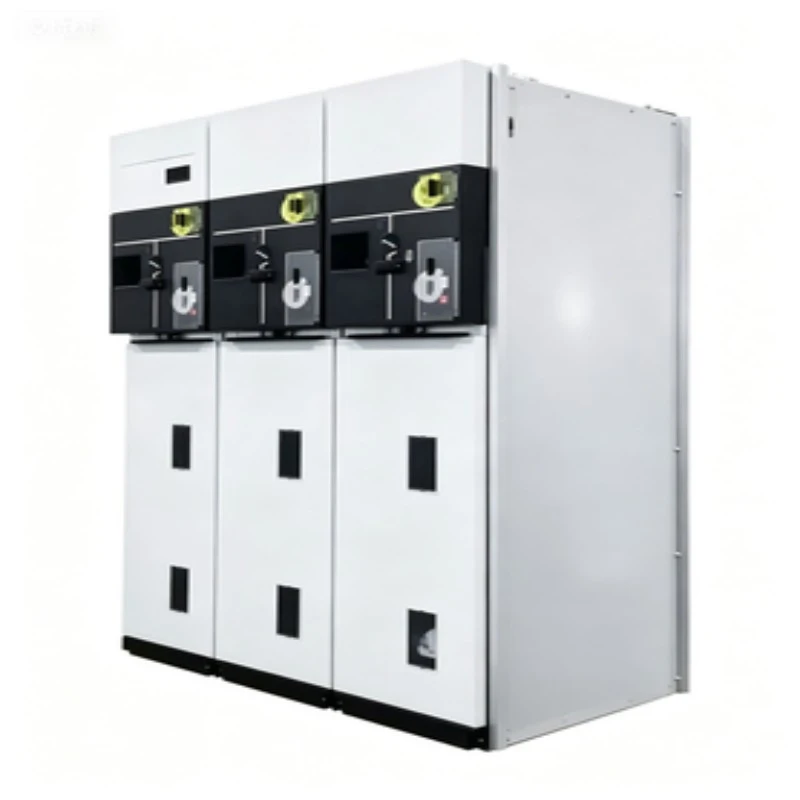

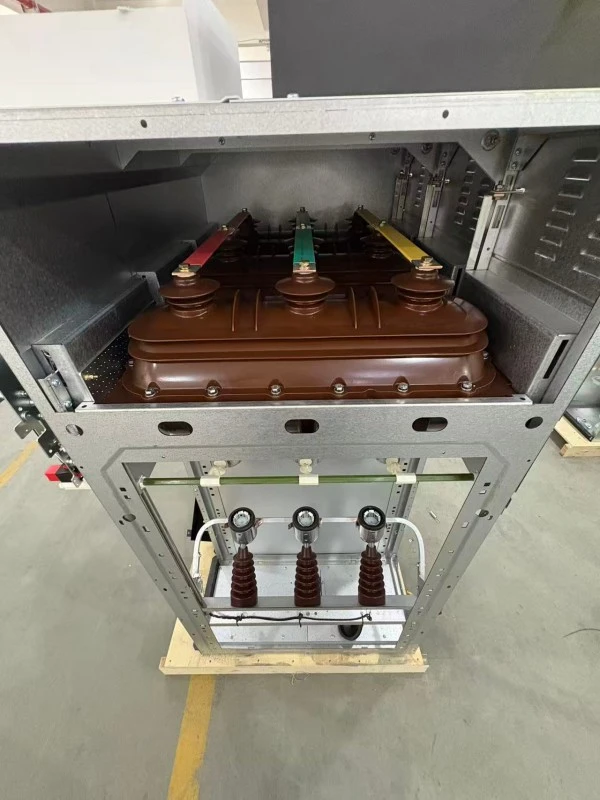

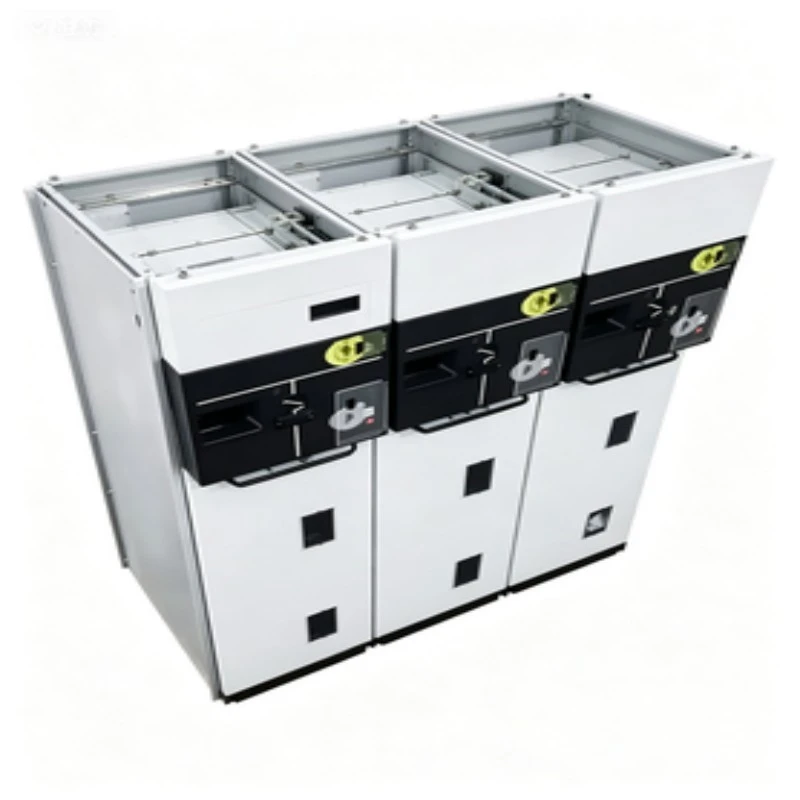

Gelang Unit Utama Sf6 Alat Suis Boleh Tarik

Apakah itu Unit Utama Cincin SF6 Alat Suis Boleh Tarik?

Thealat suisialah alat suis bertebat SF6 yang dipasang di kilang, tertutup logam, direka untuk rangkaian gelang voltan sederhana (sehingga 24kV/36kV). Tidak seperti jenis tetapRMU, versi boleh ditarik balik ini menampilkan peranti pensuisan yang dipasang pada trak boleh tanggal---biasanya pemutus litar vakum atau suis pemutus beban SF6 yang boleh dilancarkan secara fizikal keluar dari kepungan untuk penyelenggaraan, pemeriksaan atau penggantian tanpa menyahtenagakan keseluruhan bar bas.

Apa yang boleh dilakukannya?

Unit Utama Cincin SF6 Alat Suis Boleh Tarik ini melaksanakan tiga fungsi kritikal dalam pengagihan kuasa:

1. Dering sambungan rangkaian---Menyambungkan penyuap masuk dari dua arah, membolehkan bekalan kuasa berlebihan.

2. Perlindungan pengubah---Menukar dan melindungi pengubah pengagihan sehingga 2500kVA menggunakan fius bersepadu atau pemutus litar.

3. Pengasingan untuk penyelenggaraan---Mekanisme boleh ditarik balik menyediakan jurang pemisah yang boleh dilihat, memastikan keselamatan mutlak untuk kakitangan yang bekerja di hiliran.

4. Gangguan kerosakan---Menyampuk arus litar pintas sehingga 25kA.

5. Ujian kabel & pembumian---Suis bumi dan port ujian kabel membenarkan kerja kabel yang selamat.

Setiap suis SF6 RMU daripada Lugao Power mematuhi IEC 62271-200, menawarkan kedua-dua keupayaan membuat/pecah beban dan tahan arus kerosakan dalam jejak yang padat (lebar serendah 450mm setiap panel).

Parameter Produk (Spesifikasi)

Nota: Parameter teknikal mungkin berbeza mengikut konfigurasi yang dipilih. Sila hubungi Lugao Power untuk mendapatkan helaian data teknikal terakhir.

Ciri Produk Dan Aplikasi

Soal Jawab Ciri – Memahami Kelebihan Boleh Tarik Balik

S1: Apakah yang menjadikan reka bentuk boleh ditarik balik lebih baik daripada RMU tetap?

J: RMU tetap memerlukan penyahtenagaan panel penuh untuk penyelenggaraan suis. Dengan Unit Utama Cincin sf6 Alat suis boleh ditarik balik, anda hanya melancarkan modul pensuisan ke kedudukan "terputus sambungan" atau "ujian". Bar bas kekal hidup, dan litar hiliran boleh diservis dengan selamat. Masa henti berkurangan dari jam ke minit.

S2: Bagaimanakah saya tahu trak boleh ditarik balik berada dalam kedudukan yang betul?

J: Reka bentuk Lugao Power merangkumi tiga kedudukan mekanikal yang berbeza---Disambungkan, Ujian dan Diputuskan---masing-masing dengan maklum balas sentuhan, penunjuk visual pada trak dan kenalan tambahan untuk pemantauan SCADA jauh. Pengatup keselamatan secara automatik menutup sesentuh tetap apabila trak ditarik balik.

S3: Adakah SF6 bebas penyelenggaraan gas dalam reka bentuk boleh ditarik balik ini?

A: Ya. Tangki SF6 dimeterai seumur hidup (≥30 tahun dalam keadaan biasa). Mekanisme boleh ditarik balik terletak di dalam petak voltan rendah atau kawasan trak hadapan - bukan di dalam tangki gas. Oleh itu, menarik balik suis tidak mengganggu tekanan SF6 atau integriti dielektrik. Ini adalah perbezaan utama bagi Unit Utama Gelang Boleh Tarik SF6.

S4: Adakah RMU ini menyokong alat kawalan jauh?

A: Ya. Trak boleh ditarik balik boleh dipasang dengan mekanisme bermotor dan penderia maklum balas kedudukan, membolehkan rak jauh penuh masuk/keluar – serasi dengan pemesejan IEC 61850 GOOSE.

Aplikasi yang Sesuai untuk suis bertebat SF6

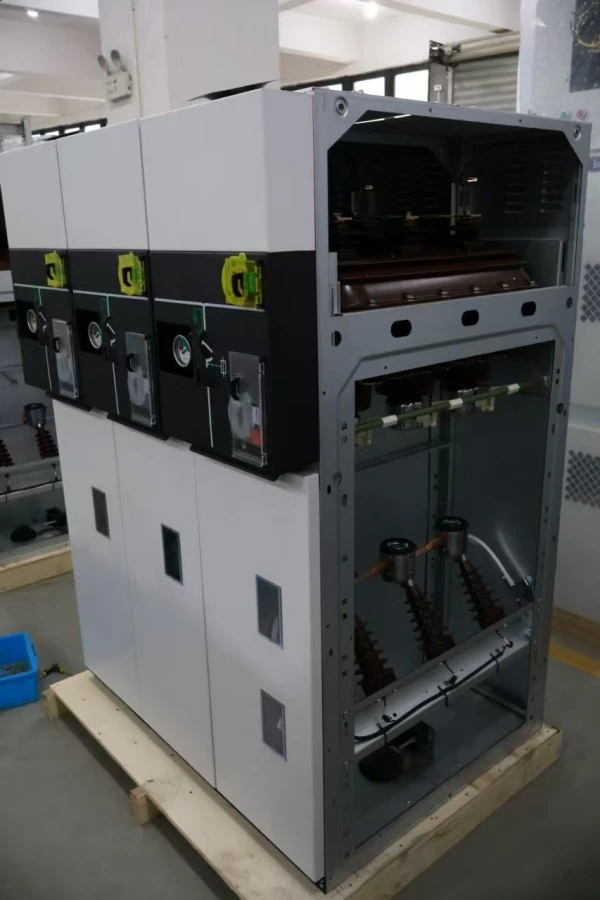

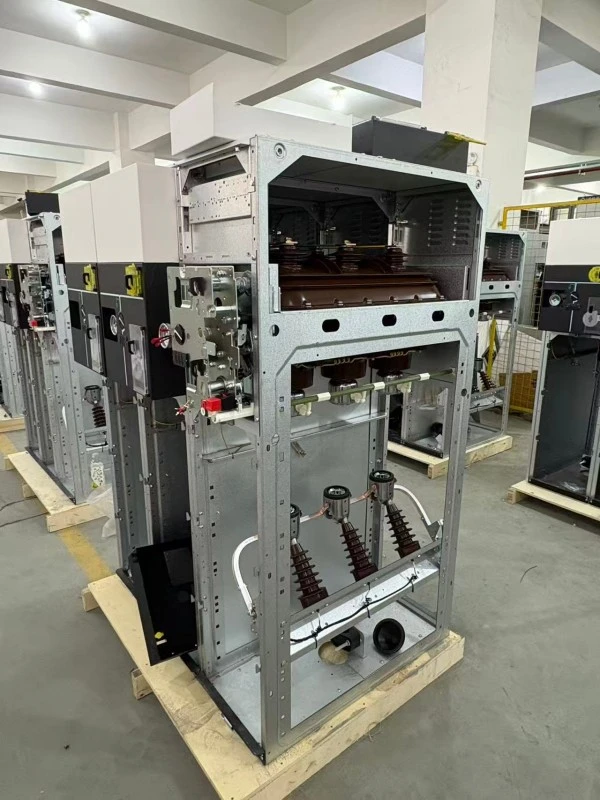

Butiran Pengeluaran

Setiap Unit Utama Gelang sf6 Alat suis boleh ditarik dikeluarkan dalam kemudahan kami yang diperakui ISO 9001 dengan talian pemasangan khusus untuk varian tetap dan boleh ditarik balik.

Langkah pengeluaran utama:

1. Fabrikasi tangki --- keluli tahan karat 3mm, kimpalan laser robotik, ujian kebocoran helium 100% (kadar kebocoran <1×10⁻⁶ mbar·L/s).

2. Pemprosesan SF6---Pengisian vakum dengan takat embun ≤ -50°C, tekanan ditentukur pada rujukan 20°C.

3. Pemasangan trak boleh ditarik balik --- Rel panduan ketepatan, penggelek anti geseran, sesentuh utama penjajaran sendiri (tembaga bersalut perak, ketebalan 12μm).

4. Penalaan interlock---Setiap unit menjalani 200 kitaran sisipan/penarikan untuk mengesahkan interlock mekanikal.

5. Ujian voltan tinggi --- Tahan frekuensi kuasa: 42kV/1min (unit 12kV); pelepasan separa <5pC pada 1.2Ur.

6. Ujian kenaikan suhu --- Pada arus undian 1.1×, semua mata dalam had standard.

7. Nombor siri unik---Diukir pada kedua-dua kepungan dan trak boleh ditarik balik untuk kebolehkesanan penuh.

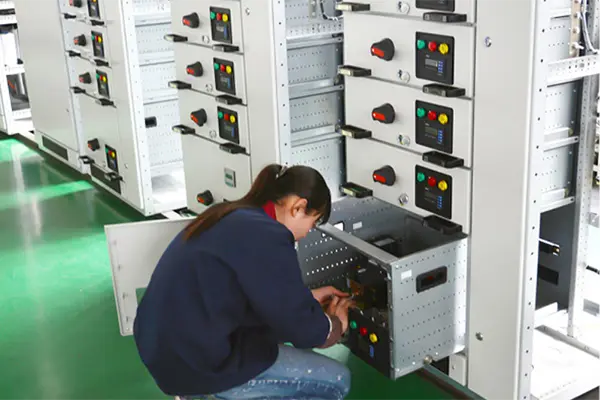

Pusat Pemeriksaan Kawalan Kualiti

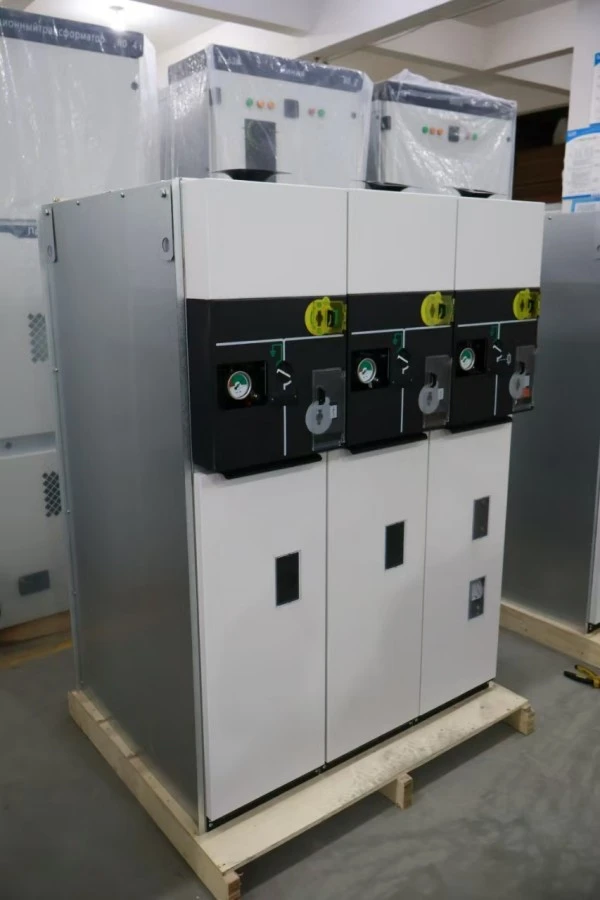

Pembungkusan

Setiap Unit Utama Gelang sf6 Panel suis boleh ditarik balik dibungkus secara individu untuk eksport:

Tanda pada peti:

1. “Gas SF6 Diisi – Jangan Jatuhkan”

2. "Lori Boleh Tarik Di Dalam - Kendalikan dengan Berhati-hati"

3. Pusat graviti, titik angkat, label rapuh

Trak yang boleh ditarik balik dihantar di dalam panel (dalam kedudukan Terputus) untuk mengelakkan kerosakan. Untuk pesanan dengan berbilang trak, pembungkusan berasingan pilihan tersedia.

Selepas Jualan & Waranti

Tempoh jaminan:

12 bulan dari tarikh pentauliahan atau 18 bulan dari tarikh penghantaran (yang mana berlaku dahulu).

Apa yang dilindungi:

1. Semua bahagian mekanikal termasuk trak boleh ditarik balik, interlock, bidai

2. Sistem gas SF6 (kecuali isi semula gas akibat kebocoran pelanggan)

3. Kenalan primer dan sekunder

4. Mekanisme suis bumi

Apa yang tidak dilindungi:

1. Kerosakan semasa pengeluaran/penyisipan yang tidak betul

2. Pengubahsuaian pendawaian luaran

3. Perbuatan alam (banjir, kilat)

4. Bahan habis pakai (fius, lampu penunjuk)

Komitmen perkhidmatan:

1. Maklum balas pertanyaan teknikal: dalam masa 2 jam (hari bekerja)

2. Penghantaran alat ganti: dalam masa 24 jam

3. Penyelesaian masalah jauh: sokongan panggilan video percuma

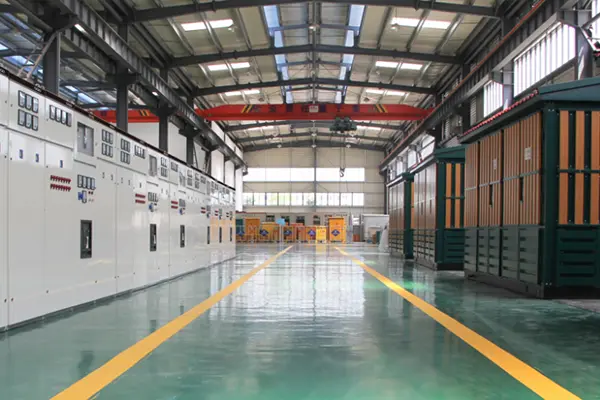

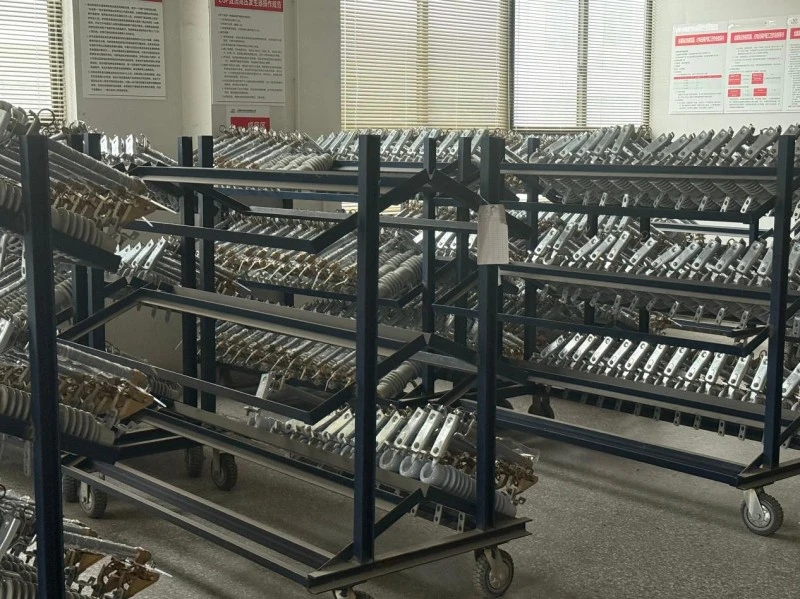

Pembuatan & Kawalan Kualiti

Lugao Power Co., Ltd. mengkhusus dalam R&D dan pembuatan peralatan penghantaran dan pengedaran kuasa voltan tinggi, sederhana dan rendah, termasuk transformer,alat suis, pemutus litar, pemutus sambungan dan produk elektrik yang berkaitan.

Dengan keupayaan pengeluaran, kejuruteraan dan ujian dalaman, Lugao Power menyediakan penyelesaian OEM/ODM tersuai dan penyelesaian pengedaran kuasa sehenti untuk utiliti, kemudahan perindustrian, projek tenaga boleh diperbaharui dan aplikasi infrastruktur di seluruh dunia.
