Panel Suis Bertebat RMU MV HV dengan VCB

Apa Itu?

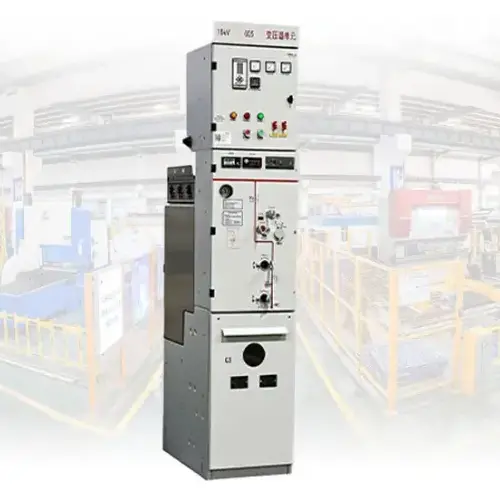

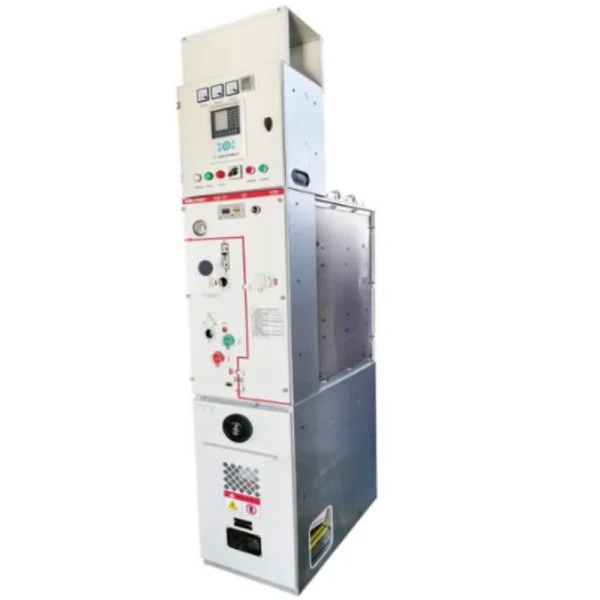

Panel Suis Bertebat RMU MV HV dengan VCB ialah peranti pengedaran elektrik tertutup logam yang dipasang di kilang yang menggabungkanUnit Utama Gelang (RMU)kefungsian dengan teknologi Pemutus Litar Vakum (VCB). RMU membolehkan konfigurasi rangkaian cincin—kuasa boleh mengalir dari mana-mana arah, memastikan kesinambungan bekalan. VCB, ditempatkan dalam pencelah vakum tertutup, memadamkan arka dalam milisaat apabila berlaku kerosakan.

RMU (Unit Utama Cincin) merujuk kepada pemasangan suis padat yang direka untuk rangkaian elektrik bergelung. Tidak seperti sistem pengagihan jejari di mana satu kerosakan boleh memotong kuasa kepada keseluruhan beban hiliran, RMU membolehkan anda membuat konfigurasi gelang: kuasa boleh mengalir dari mana-mana arah. Apabila kerosakan berlaku pada satu bahagian, anda hanya mengasingkan bahagian itu manakala rangkaian yang lain terus menerima kuasa daripada suapan alternatif.

VCB (Pemutus Litar Vakum) ialah nadi sistem perlindungan panel ini. Di dalam pencelah vakum tertutup, pemutus litar boleh memadamkan arka elektrik dalam milisaat apabila berlaku kerosakan. Kerana tiada udara atau minyak di dalam pencelah, arka dipadamkan hampir serta-merta, meminimumkan kerosakan pada peralatan hiliran dan memanjangkan hayat sentuhan.

MV HV Insulated Switchgear menunjukkan bahawa produk ini beroperasi dalam julat Voltan Sederhana hingga Voltan Tinggi (biasanya 12kV hingga 40.5kV) dan menggunakan teknologi penebat termaju—sama ada gas SF6 atau dielektrik pepejal—untuk mengasingkan bahagian hidup daripada persekitaran.

Apa yang Boleh Dilakukan?

1. Kawalan Pengagihan Kuasa – Hidupkan/matikan litar secara manual atau melalui SCADA

2. Perlindungan Kerosakan – Mengganggu arus litar pintas sehingga 31.5kA

3. Pengasingan Rangkaian – Kabel keluar dikisar dengan selamat untuk penyelenggaraan

Panel ini membolehkan utiliti, loji perindustrian dan bangunan komersial mencapai masa henti hampir sifar sambil mengekalkan keselamatan kakitangan mutlak. Setiap Panel Suis Bertebat RMU MV HV dengan VCB dibina untuk berprestasi dalam persekitaran yang paling teruk.

Parameter Produk (Spesifikasi)

Ciri Produk Dan Aplikasi

Ciri-ciri Utama

Perlindungan VCB Bersepadu---Tidak seperti RMU standard dengan fius, Panel Suis Bertebat RMU MV HV kami dengan VCB menyediakan gangguan kerosakan berkadar penuh. Pengganggu vakum tidak memerlukan penyelenggaraan sepanjang hayatnya.

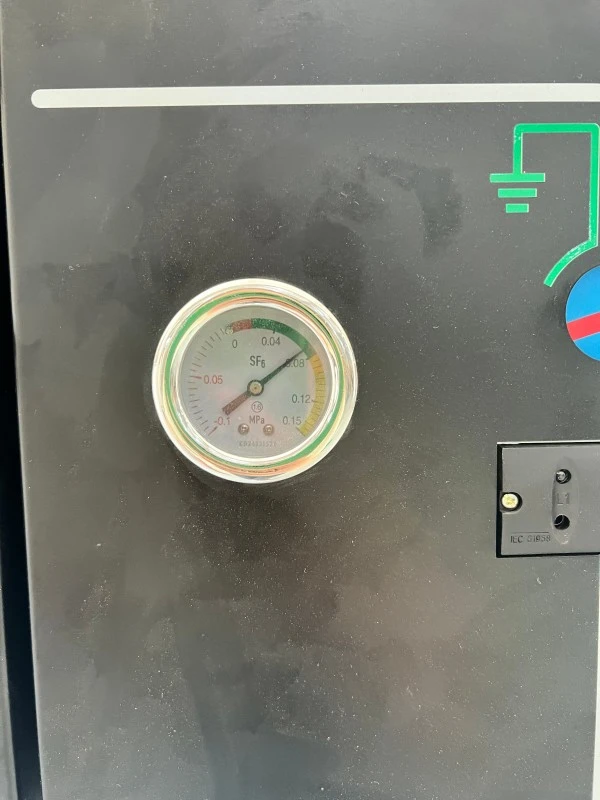

Tangki Penebat SF6 Tertutup --- Semua bahagian hidup ditempatkan dalam tangki keluli tahan karat 3mm dengan kebocoran tahunan <0.1%. Tiada pembersihan, tiada ujian penebat, tiada pendedahan kepada habuk atau kabus garam.

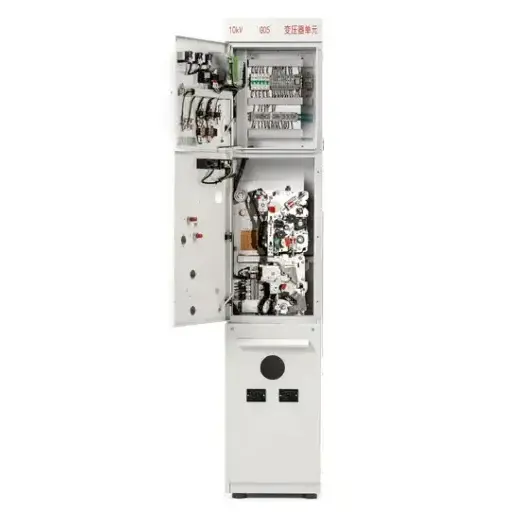

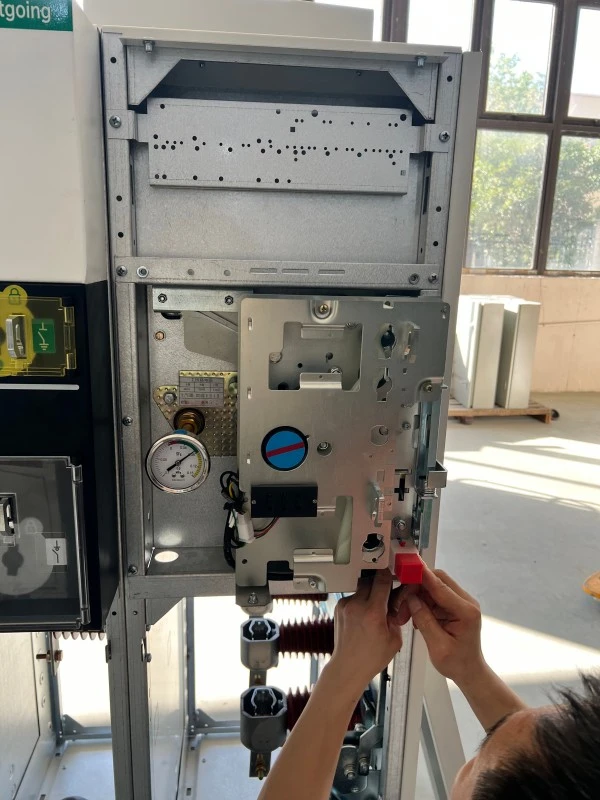

Tiga Kedudukan Suis-Pemutus Menawarkan kedudukan Bersambung, Terputus dan Dibumikan dengan saling mengunci mekanikal untuk mengelakkan urutan yang salah.

Tahanan Arka Dalaman---Diuji pada 20kA/1s dengan pelepasan tekanan menghalakan gas panas dari operator.

Jejak Kompak --- Menduduki ruang lantai 30-50% kurang daripada alat suis berpenebat udara, sesuai untuk pencawang yang terhad ruang.

Pemantauan Jauh --- Kenalan tambahan standard ditambah komunikasi Modbus atau IEC 61850 pilihan.

Aplikasi

● Pengagihan kuasa bandar (pencawang bawah tanah, kompleks komersial)

● Ladang angin dan suria (menahan getaran, suhu yang melampau)

● Loji industri (keluli, simen, petrokimia)

● Pusat data (keperluan masa hidup Tahap III/IV)

● Pencawang daya tarikan kereta api (sistem 25kV)

● Operasi perlombongan (persekitaran berdebu, lembap)

Soal Jawab Ciri

S: Bagaimanakah VCB berbeza daripada suis pemutus beban?

A: Suis pemutus beban mengganggu arus beban biasa sahaja. VCB dalam Panel Suis Bertebat RMU MV HV ini dengan VCB mengganggu arus kerosakan sehingga 31.5kA dalam milisaat, menggunakan pencelah vakum tanpa medium boleh terion.

Butiran Pengeluaran

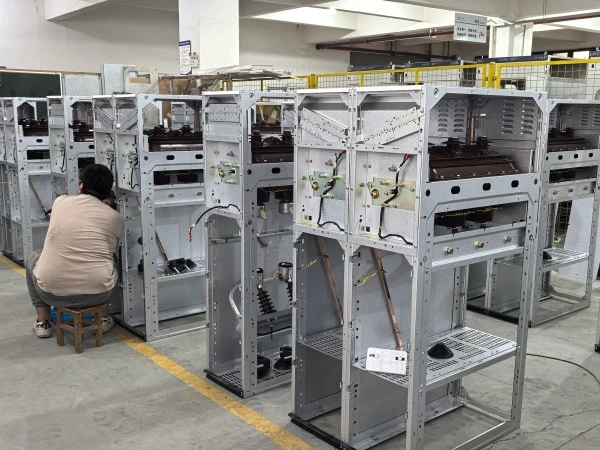

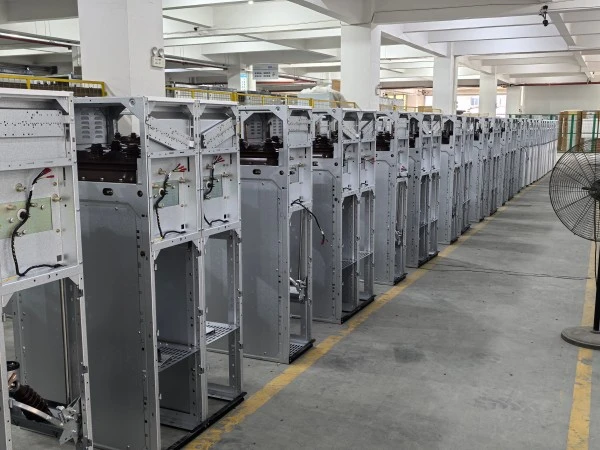

Proses Pengilangan

● Pembuatan Tangki---Keluli tahan karat 316L potong laser, dikimpal robot, diperiksa sinar-X, diuji tekanan pada 0.4MPa selama 24 jam.

● Pemasangan Pengganggu Vakum---Setiap pencelah menjalani ujian voltan tinggi AC 70kV dan pengukuran rintangan sentuhan.

● Pemprosesan SF6---Tangki dipindahkan ke <10Pa, kemudian diisi dengan gas SF6 (>99.97% ketulenan, takat embun <-50°C). Penghidu halogen memeriksa semua pengedap.

● Ujian---Ketahanan mekanikal (1,000 kitaran), ujian dielektrik (70kV/1min), nyahcas separa (<5pC) dan arka dalaman (20kA/1s).

Jaminan Kualiti & Pensijilan

Mengapa Memilih Kuasa Lugao?

RMU dengan VCB vs RMU dengan Fius

Secara umum, RMU VCB disyorkan untuk sistem pengagihan kuasa berkapasiti sederhana dan besar yang memerlukan operasi pensuisan yang kerap, perlindungan lanjutan dan pemantauan jauh. Fius RMU ialah penyelesaian kos efektif untuk perlindungan pengubah dan rangkaian pengedaran yang lebih kecil dengan beban yang agak stabil.

Pembungkusan, Penghantaran & Selepas Jualan

Pembungkusan

1. Balutan dalam filem VCI + pelapik buih + peti papan lapis 9mm

2. Tekanan SF6 dikurangkan kepada 0.05MPa untuk pengangkutan

Selepas Jualan & Waranti

1. Tempoh Waranti: 12 bulan dari pentauliahan atau 18 bulan dari penghantaran, yang mana dahulu.

2. Liputan: Kecacatan bahan/kemahiran, isi semula SF6 untuk kebocoran >0.5%/tahun, kehilangan vakum VCB.

3. Pengecualian: Pemasangan yang salah, force majeure, pengubahsuaian tanpa kebenaran, bahan habis pakai.

Perkhidmatan:

1. Penyelesaian masalah jauh percuma (tindak balas 24 jam)

2. Penghantaran alat ganti dalam masa 48 jam (gudang serantau)

3. Waranti lanjutan tersedia (2, 3, atau 5 tahun)

Soalan Lazim

S1: Bolehkah anda menyediakan laporan ujian jenis dan FAT?

A: Ya. Laporan ujian jenis IEC tersedia. Ujian Penerimaan Kilang di kilang Zhejiang kami adalah dialu-alukan. Pemeriksaan pihak ketiga (SGS, BV) tersedia pada kos pelanggan.

S2: Bagaimanakah tuntutan waranti dikendalikan di peringkat antarabangsa?

J: E-mel foto/video kelugaoteam@lugaoelectric.com. Diagnosis jauh dalam masa 24 jam. Untuk kecacatan yang dilindungi oleh insurans, kami akan menghantar alat ganti secara percuma..

S3: Apakah jangka hayat perkhidmatan Panel Suis Bertebat RMU MV HV dengan VCB ini?

A: Tangki dan bar bas SF6: 30 tahun. Pengganggu VCB: 10,000 operasi atau 30 tahun. Baik pulih mekanisme: 15-20 tahun. Jumlah hayat perkhidmatan: 25-30 tahun dengan penyelenggaraan yang betul.

S4: Apakah syarat pembayaran yang anda terima?

A: Pelanggan kali pertama: 30% T/T pendahuluan, 70% sebelum penghantaran. Pelanggan yang ditubuhkan: 20% T/T + 80% terhadap salinan B/L. L/C pada pandangan diterima.

S5: Bolehkah Panel Suis Bertebat RMU MV HV dengan VCB digunakan pada altitud tinggi?

A: Reka bentuk standard ≤2000m. Versi altitud tinggi (rayapan bertambah, tekanan SF6 lebih tinggi) tersedia sehingga 3500m. Kejuruteraan tersuai untuk >3500m.
