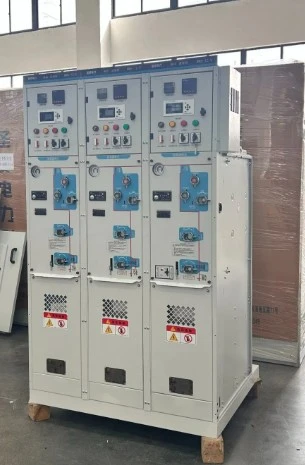

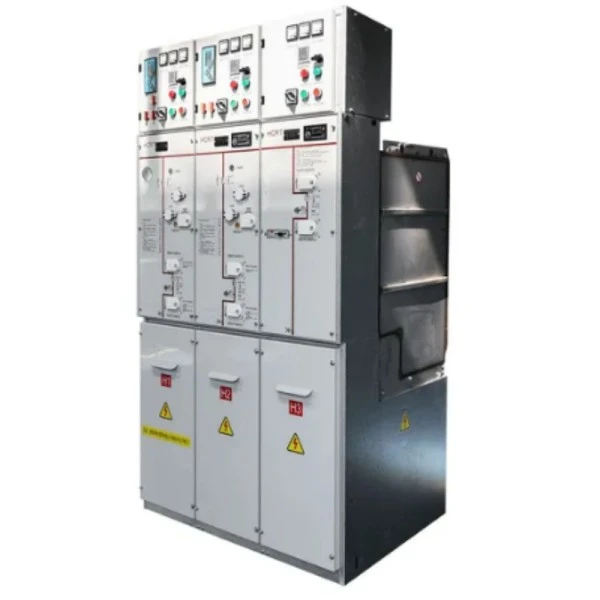

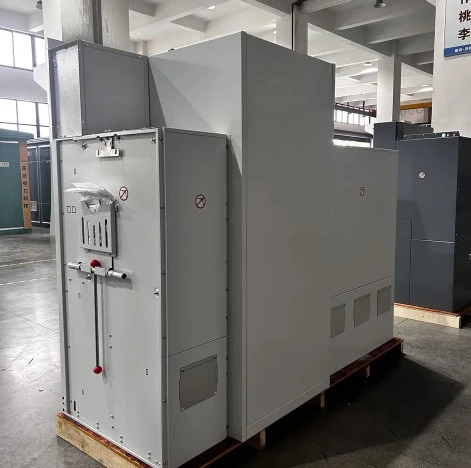

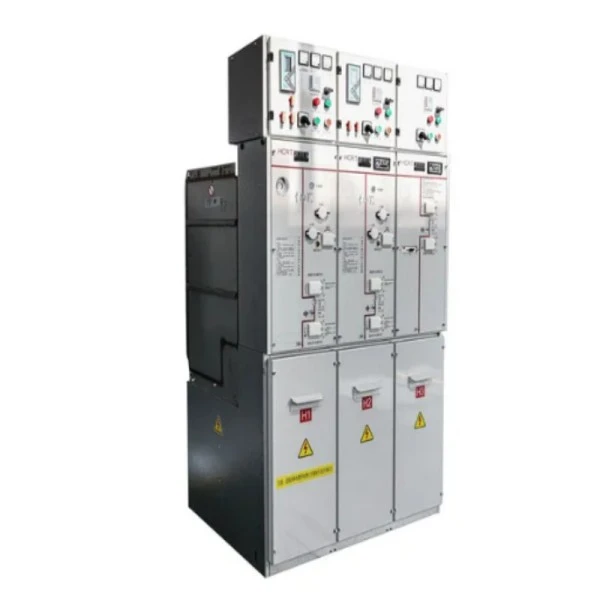

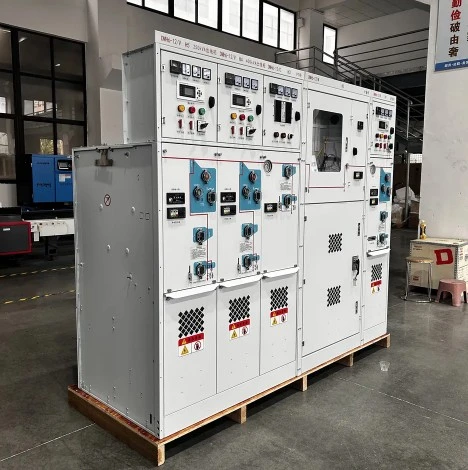

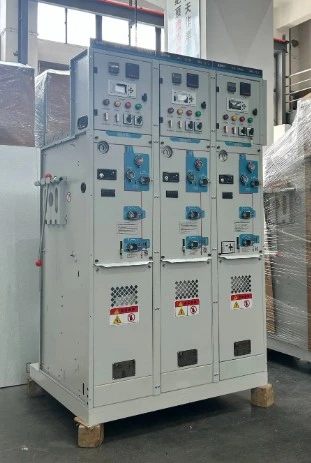

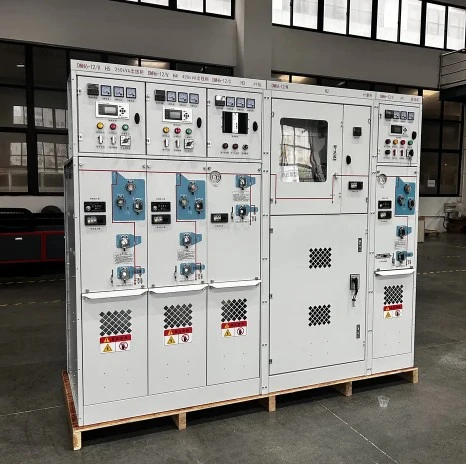

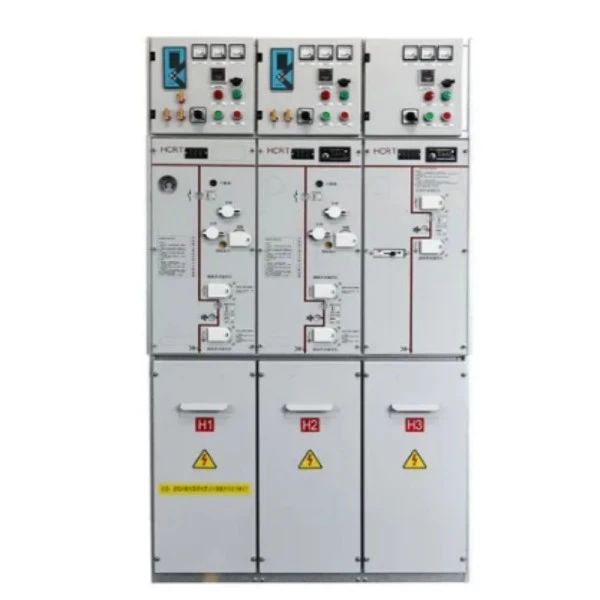

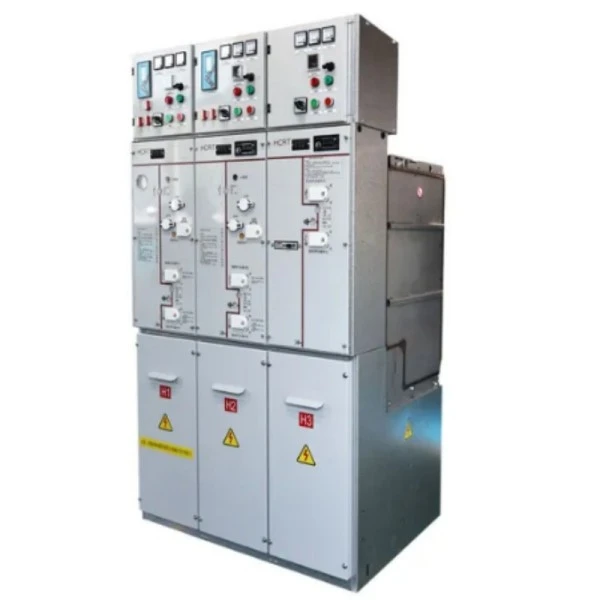

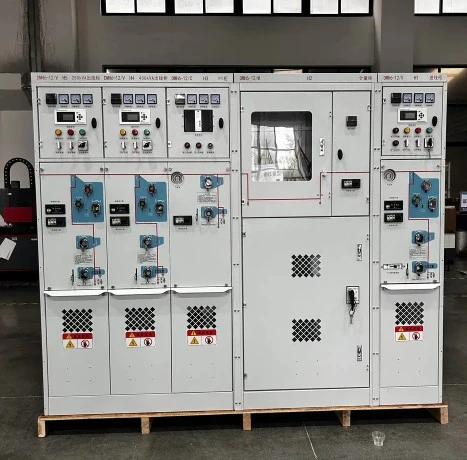

35kv Voltan Sederhana Sf6 Alat Suis Tertutup

Alat suis bermeterai voltan sederhana SF6 35kV ialah peranti elektrik tertutup logam yang dipasang di kilang yang menggunakan gas sulfur heksafluorida (SF6) sebagai medium penebat dan pelindapkejutan arka. Tidak seperti suis jenis terbuka konvensional, semua bahagian hidup---termasuk pemutus litar, pemutus, dan suis pembumian---ditutup rapat di dalam tangki keluli tahan karat yang diisi dengan gas SF6 pada tekanan terkawal.

Apa yang boleh dilakukannya?

Terutamanya, alat suis bermeterai voltan sederhana 35kV SF6 ini bertanggungjawab untuk menerima, mengedar dan mengawal tenaga elektrik dalam rangkaian kuasa 35kV. Ia melindungi pengubah, motor dan penyuap daripada beban lampau, litar pintas dan voltan lampau sementara. Apabila kerosakan berlaku, pemutus litar SF6 memadamkan arka dalam milisaat, memastikan kerosakan minimum pada peralatan hiliran. Selain itu, ia membolehkan operasi pensuisan jauh dan pemantauan status masa nyata, menjadikannya komponen teras grid pintar moden. Pada dasarnya, ia menggantikan alat suis penebat udara (AIS) yang besar dalam aplikasi di mana ruang terhad atau keadaan persekitaran teruk.

Kelebihan Produk

Apabila menilai 35kV voltan sederhana SF6 dimeterai suis, penyelesaian Lugao Power menonjol melalui lima kelebihan utama:

1. Kebolehpercayaan Sangat Tinggi: Oleh kerana gas SF6 memberikan kekuatan dielektrik yang unggul (lebih kurang 3 kali ganda daripada udara), komponen dalaman adalah kebal terhadap habuk, kelembapan, kabus garam dan pencemaran. Ini menghasilkan kadar kegagalan yang sangat rendah—kurang daripada 0.1% dalam tempoh sepuluh tahun beroperasi.

2. Jejak Padat: Reka bentuk yang dimeterai secara drastik mengurangkan kelegaan fasa ke fasa dan fasa ke tanah. Unit utama gelang Lugao 35kV SF6 biasa hanya menduduki 1.2m² setiap penyuap, berbanding 3.5m² untuk AIS. Ini membolehkan utiliti dan loji perindustrian mengubah suai atau berkembang dalam jejak bangunan sedia ada.

3. Operasi Tanpa Penyelenggaraan: Memandangkan semua bahagian bergerak beroperasi dalam persekitaran SF6 yang kering dan tertutup, tidak ada keperluan untuk pembersihan biasa, pelarasan sentuhan atau ujian rintangan penebat. Satu-satunya pemeriksaan yang disyorkan ialah bacaan tolok tekanan gas sekali setiap enam bulan. Sepanjang hayat perkhidmatan selama 20 tahun, ini menjimatkan sehingga 70% dalam perbelanjaan operasi.

4. Keselamatan yang Dipertingkatkan untuk Kakitangan: Tangki dikimpal tertutup logam dinilai untuk pembendungan kerosakan arka dalaman (IAC) sehingga 50kA/1s. Walaupun di bawah kerosakan dalaman, injap pelega tekanan mengarahkan gas panas ke saluran ekzos yang selamat—tidak sekali-kali ke arah pengendali. Semua interlock mematuhi IEC 62271-200.

5. Prestasi Semua Cuaca: Dari -40°C di pencawang alpine hingga +55°C di ladang suria padang pasir, suis bermeterai 35kV voltan sederhana SF6 ini beroperasi tanpa berkurangan. Tiada pemanasan surih atau penghawa dingin diperlukan di dalam kepungan.

Ciri-ciri Produk

● Alat suis 35kV voltan sederhana Lugao Power yang dimeterai SF6 menggabungkan ciri teknikal khusus berikut:

1. Tangki Keluli Tahan Karat Dikimpal: 3mm tebal, gred 316L, diuji kebocoran helium kepada kurang daripada 0.1% setahun. Tiada gasket atau cincin O yang terdedah kepada atmosfera.

2. Suis Tiga Kedudukan: Suis pemutus beban bersepadu, pemutus sambungan dan suis pembumian dalam satu mekanisme. Saling kunci mekanikal menghalang operasi jujukan yang salah.

3. Tolok Tekanan SF6 (Temperature-Compensated) : Menyediakan bacaan tekanan sebenar tanpa mengira suhu persekitaran. Zon hijau = 0.12–0.14 MPa (mutlak). Kenalan penggera tekanan rendah tersedia untuk pemantauan jarak jauh.

4. Pilihan Pemutus Litar Vakum: Untuk perlindungan penyuap, pencelah vakum terbina dalam dengan penebat luaran SF6 menggabungkan kapasiti pecah vakum yang tinggi dengan kekuatan penebat SF6. Arus pemutus litar pintas yang dinilai: 31.5kA.

5. Petak Kabel: Penutup hadapan yang besar dan boleh tanggal membolehkan akses mudah untuk pemasangan kabel lug. Sesuai untuk kabel tembaga atau aluminium teras tunggal sehingga 500mm².

6. Penggerak Magnetik atau Spring: Tersedia sama ada sebagai penggerak magnet (untuk 100,000 operasi mekanikal) atau mekanisme spring tenaga tersimpan (untuk projek sensitif kos).

7. Bas Mimik Panel Depan: Gambar rajah satu baris yang jelas dan terukir dengan penunjuk LED untuk kedudukan suis, status pembumian dan tekanan SF6.

8. Kenalan Tambahan: 6NO + 6NC, dinilai untuk 220V DC, dipacu terus dari aci utama (tiada sesondol untuk tergelincir).

Aplikasi Produk

Fleksibiliti 35kV voltan sederhana SF6 dimeterai suis menjadikannya sesuai untuk aplikasi berikut:

1. Ladang Angin: Digunakan dalam setiap pangkalan menara turbin atau dalam gelang pengumpul platform luar pesisir. Menahan getaran, semburan garam dan ruang terkurung.

2. Loji Kuasa PV Solar: Dipasang pada output kotak penggabung dan bahagian utama pengubah injak. Reka bentuk tertutup menghalang kemasukan habuk dalam persekitaran padang pasir.

3. Pencawang Perindustrian: Kilang keluli, loji simen dan kemudahan petrokimia di mana pengeluaran berterusan memerlukan masa operasi yang tinggi. Alat suis SF6 menyalurkan motor besar (3MW–10MW) dan relau arka.

4. Pusat Data: Menyediakan bekalan masuk 35kV yang boleh dipercayai kepada penjana sandaran dan sistem UPS. Saiznya yang padat meninggalkan lebih banyak ruang lantai untuk rak IT.

5. Pencawang Daya Tarik Kereta Api: Untuk kereta api elektrik pada sistem 27.5kV atau 35kV. TheAlat suis SF6mengendalikan penukaran yang kerap (sehingga 5,000 operasi/tahun) tanpa haus sentuhan.

6. Pencawang Bawah Tanah: Di pusat bandar atau kompleks komersil di mana tanah sangat mahal. Alat suis boleh disusun dalam dua peringkat di dalam bilik kebal setinggi 2.5m.

7. Pengagihan Sekunder Utiliti: Sebagai unit utama cincin (RMU) untuk memberi makan blok kediaman atau taman industri kecil dari gelung 35kV.

Piawaian yang Kami Patuhi

Alat Suis Bermeterai Voltan Sederhana 35kV Lugao Power direka dan dihasilkan mengikut piawaian antarabangsa dan industri untuk memastikan keselamatan, kebolehpercayaan dan hayat perkhidmatan yang panjang.

Butiran Pengeluaran

Setiap unit 35kV voltan sederhana Lugao Power SF6 dimeterai suis menjalani langkah pembuatan yang ketat:

● Pembuatan Tangki: Plat keluli tahan karat 316L potong laser dikimpal robot dalam jig. Semua kimpalan diperiksa dengan penembus pewarna dan X-ray untuk lubang jarum. Setiap tangki kemudiannya diuji tekanan pada 0.3 MPa (2*tekanan kendalian) selama 24 jam.

● Rawatan Permukaan: Bahagian luar difosfatkan dan disalut dengan serbuk poliester epoksi RAL 7035 (ketebalan minimum 80μm). Rintangan semburan garam: 1,000 jam.

● Pemprosesan Gas SF6: Selepas pemasangan semua komponen dalaman (sendal, sesentuh, penggerak), tangki dialihkan kepada < 10 Pa. Kemudian gas SF6 dengan ketulenan >99.97% diisi kepada 0.12 MPa mutlak. Takat embun disahkan pada < -50°C.

● Ujian Ketahanan Mekanikal: Setiap mekanisme operasi dikitar 500 kali (buka/tutup/bumi) di atas bangku ujian sebelum pemasangan terakhir.

● Ujian Voltan Tinggi: Kekerapan kuasa 70kV/1min menahan voltan (kering) dan ujian impuls kilat 110kV/1.2/50μs.

● Pengukuran Nyahcas Separa: Kurang daripada 5pC pada voltan berkadar 1.1× (38.5kV). Diukur dengan pengesan PD jalur lebar.

● Pengesanan Kebocoran: Probe penghidu (pengesan halogen) mengimbas setiap jahitan kimpalan dan bebibir sesendal. Kadar kebocoran dijamin < 0.1% setahun.

● Kebolehkesanan: Setiap alat suis menerima kod QR unik. Kod QR dipautkan ke laporan ujian kilang termasuk keluk ujian tekanan, tahap PD dan tarikh isian gas.

Alat Suis Bertebat SF6 lwn Alat Suis Bertebat Udara (AIS)

Soalan Lazim (FAQ)

S1: Berapa kerapkah alat suis bermeterai voltan sederhana 35kV SF6 memerlukan pengisian semula?

J: Dalam keadaan biasa, kadar kebocoran adalah di bawah 0.1% setahun. Pada pengisian awal 0.12 MPa, ia akan mengambil masa lebih 20 tahun untuk turun ke ambang penggera (0.10 MPa). Kami mengesyorkan menyemak tolok tekanan setiap 6 bulan. Tiada pengisian semula biasanya diperlukan dalam tempoh jaminan satu tahun melainkan terdapat kegagalan pengedap.

S2: Adakah gas SF6 memudaratkan alam sekitar? Dan adakah Lugao menawarkan alternatif?

J: SF6 mempunyai potensi pemanasan global yang tinggi (GWP = 23,500). Walau bagaimanapun, suis 35kV voltan sederhana Lugao yang dimeterai SF6 menggunakan kurang daripada 2kg seunit, dan reka bentuk tangki kami yang tertutup hampir menghapuskan pelepasan. Untuk projek yang memerlukan gas hijau, kami menawarkan isian "Green Gas" (C5-FK) pilihan dengan GWP 99% lebih rendah, walaupun pada penarafan penebat yang berkurangan sedikit.

S3: Boleh inialat suisdigunakan di luar rumah tanpa kepungan tambahan?

J: Ya, suis bertutup SF6 voltan sederhana 35kV itu sendiri adalah berkadar IP67 untuk tangki tertutup dan IP4X untuk petak voltan rendah. Walau bagaimanapun, untuk pemasangan luar terus, kami mengesyorkan agar anda memesan pilihan "hud kalis cuaca" (menambahkan penarafan IP54 pada keseluruhan bilik). Jika tidak, pasangkannya di dalam kiosk asas atau bangunan pencawang.

S4: Adakah waranti setahun meliputi gas SF6 itu sendiri?

J: Ya, jika kebocoran disahkan (menggunakan gelembung sabun atau ujian pengesan) semasa tempoh jaminan, Lugao akan membekalkan silinder gas gantian dan menutup semula pemasangan tanpa sebarang bayaran. Walau bagaimanapun, jika kebocoran berpunca daripada kerosakan fizikal (mis., forklift mengenai tangki), pembaikan boleh dibilkan.

S5: Bolehkah saya memasang semula antara muka SCADA jauh ke alat suis ini?

J: Semua unit disertakan dengan sesentuh bantu standard 6NO+6NC sedia untuk disambungkan ke RTU atau PLC. Untuk pemantauan lanjutan, kami menawarkan modul pemalam pilihan dengan keluaran Modbus RTU (RS485) atau IEC 61850 (Ethernet), memberikan tekanan SF6 masa nyata, kedudukan suis dan data kaunter operasi.
