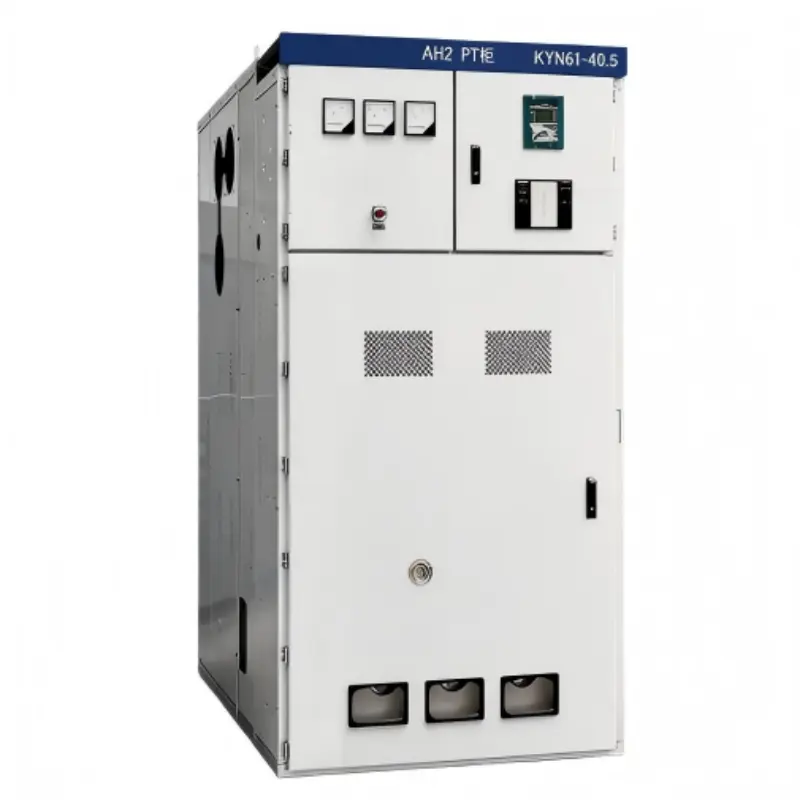

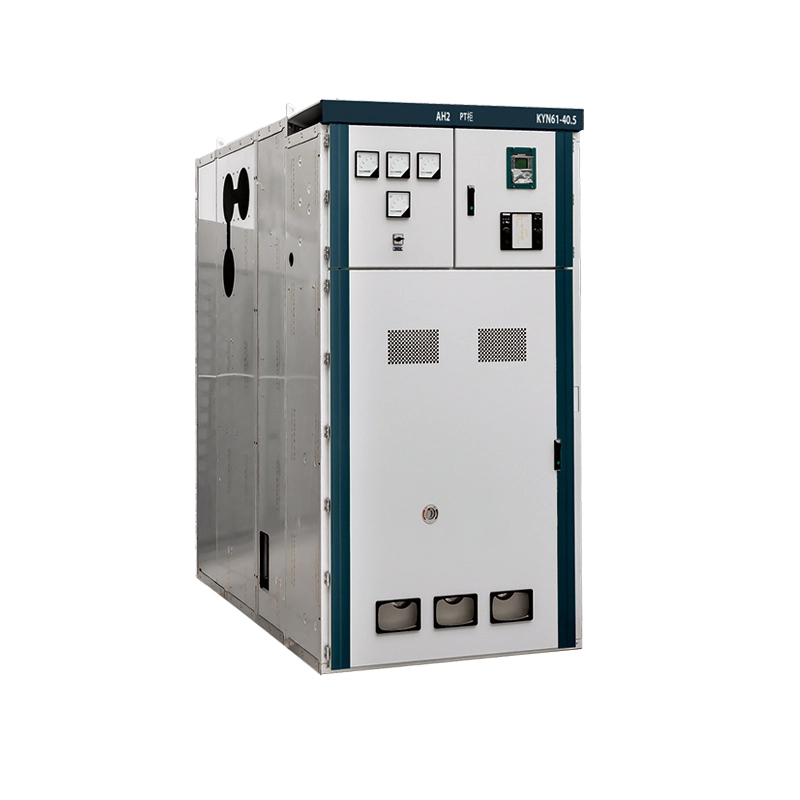

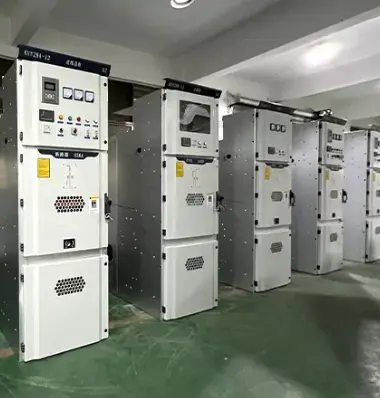

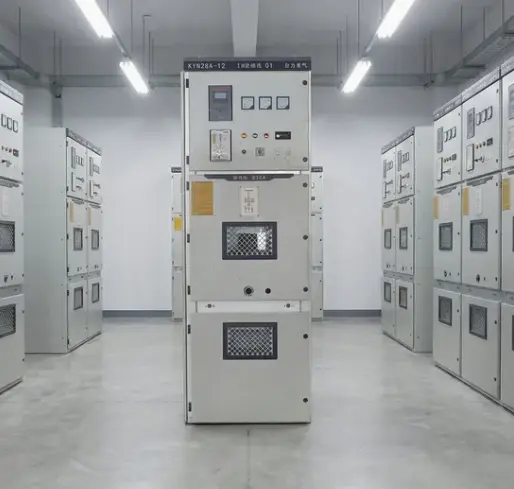

Alat Suis Panel Bertebat Udara Voltan Tinggi KYN

Apakah itu Suis Panel Bertebat Udara Voltan Tinggi KYN?

Switchgear ialah pemasangan peralatan suis voltan sederhana tertutup bersalut logam, bertebat udara, direka untuk sistem kuasa AC tiga fasa yang beroperasi pada 3.6kV hingga 40.5kV, 50Hz atau 60Hz.

Penamaan "KYN" mengikut penamaan standard kebangsaan China

K – bersalut logam

Y – jenis kereta tangan

N - dalam

Tidak seperti alat suis terlindung gas (GIS) yang menggunakan SF6, siri KYN bergantung pada udara atmosfera sebagai medium dielektrik utama antara bahagian hidup dan bumi.

Apa yang boleh dilakukannya?

Suis Panel Bertebat Udara Voltan Tinggi KYN ini berfungsi sebagai hab pusat untuk mengawal, melindungi dan mengasingkan peralatan elektrik voltan tinggi. Fungsi terasnya termasuk:

1. Terima dan agihkan kuasa elektrik–Bar bas utama menerima kuasa masuk daripada pengubah atau penjana, kemudian mengedarkannya kepada berbilang penyuap keluar. Setiap penyuap boleh ditukar secara bebas.

2. Lindungi daripada kerosakan elektrik–Pemutus litar vakum bersepadu (ditempatkan dalam kereta tangan boleh tanggal) bergerak secara automatik dalam milisaat apabila mengesan beban lampau, litar pintas atau keadaan kerosakan bumi. Transformer semasa merasakan kesalahan; geganti pelindung memulakan arahan perjalanan.

3. Asingkan peralatan untuk penyelenggaraan–Kereta tangan boleh ditarik keluar ke kedudukan "terputus", mewujudkan jurang udara yang boleh dilihat antara pemutus dan sesentuh utama tetap. Pengatup ditutup secara automatik pada sesentuh tetap hidup, membolehkan pemeriksaan selamat pada pemutus tanpa menyahtenagakan keseluruhan bar bas.

4. Menyediakan pemeteran dan pemantauan masa nyata – Transformer semasa (CT) dan transformer voltan (VT) dipasang dalam isyarat suapan petak kabel kepada ammeter, voltmeter, penganalisis kualiti kuasa dan unit terminal jauh (RTU).

5. Dayakan pembumian selamat–Suis pembumian yang dikendalikan secara manual, disambung secara mekanikal dengan kedudukan kereta tangan, membolehkan bahagian kabel dibumikan dengan selamat sebelum kerja penyelenggaraan bermula.

6. Selaraskan dengan geganti perlindungan–Geganti berasaskan mikropemproses moden (pilihan) memberikan perlindungan arus lebih arah, pembezaan, gangguan bumi terhad dan kegagalan pemutus. Komunikasi melalui Modbus atau IEC 61850 membolehkan penyepaduan ke dalam sistem SCADA.

Pada asasnya, Suis Panel Penebat Udara Voltan Tinggi KYN ialah tenaga kerja rangkaian voltan sederhana–teguh, telus (tertebat udara supaya anda boleh melihat apa yang berlaku) dan menjimatkan untuk pemasangan dalaman.

Parameter Produk

Kelebihan Produk

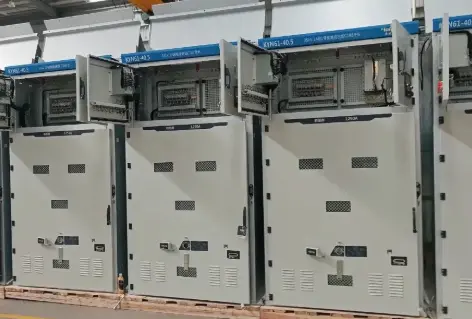

1. Pembinaan Bersalut Logam Benar dengan Pembahagian

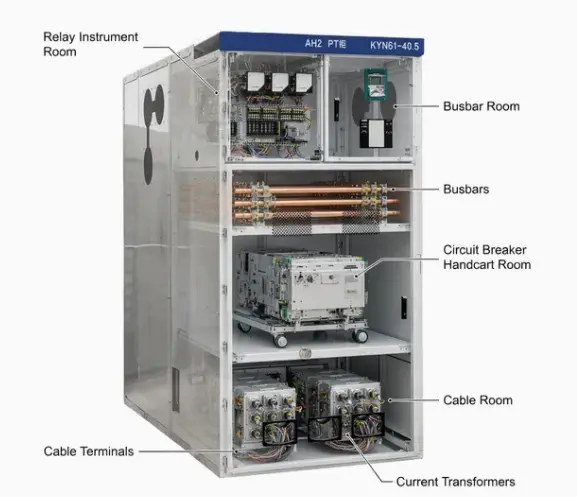

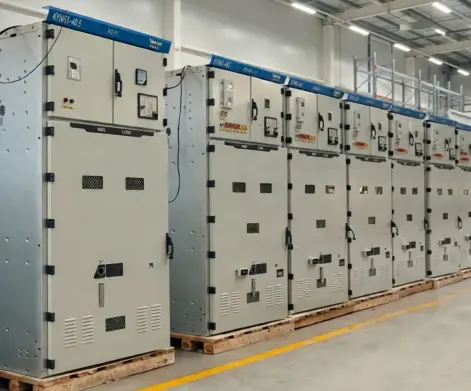

Alat suis KYN kami membahagikan panel kepada empat petak yang diasingkan sepenuhnya:

● Petak busbar (bahagian atas belakang)

● Petak kereta tangan pemutus (tengah hadapan)

● Petak kabel (bahagian bawah belakang)

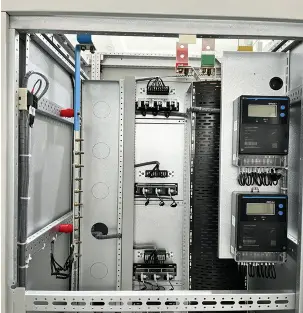

● Petak instrumen voltan rendah (bahagian hadapan atas)

Setiap petak dipisahkan oleh penghadang keluli tergalvani setebal 3mm dengan penutup capaian berbolted. Pengasingan ini mencapai:

● Bendung kesalahan–Jika arka dalaman berlaku dalam satu petak, ia tidak boleh merebak ke petak bersebelahan. Reka bentuk kami telah lulus ujian IAC AFLR sehingga 40kA selama 1 saat.

● Keselamatan kakitangan–Pengendali boleh membuka pintu petak pemutus untuk akses kereta tangan semasa palang bas kekal hidup tetapi tertutup sepenuhnya di belakang penghadang keluli tetap.

● Penyelenggaraan selari–Kerja penamatan kabel boleh diteruskan semasa petak pemutus sedang diservis.

2. Pengatup Automatik untuk Perlindungan Sentuhan Langsung

Apabila kereta tangan bergerak dari disambungkan ke kedudukan ujian, pengatup keluli tahan karat secara automatik meluncur ke atas sesentuh utama tetap (garisan dan sisi beban). ciri utama:

● Bahan – keluli tahan karat tebal 3mm (bukan aluminium atau plastik)

● Pengendalian – Didorong spring, selamat gagal (penutup ditutup walaupun mekanisme spring putus – graviti membantu)

● Interlock – Pengatup tidak boleh dibuka secara manual melainkan kereta tangan dikeluarkan dan alat buka kunci khas digunakan (menghalang akses tanpa kebenaran)

● Penebat – Pengatup disalut dengan epoksi penebat 2mm di bahagian belakang untuk mengelakkan voltan teraruh

3. Penebat Udara – Tiada Gas SF6

Tidak seperti suis bertebat gas (GIS), Suis Panel Penebat Udara Voltan Tinggi KYN hanya menggunakan udara atmosfera sebagai medium penebat. Ini memberikan pelbagai faedah:

● Sifar pelepasan gas rumah hijau–SF6 mempunyai potensi pemanasan global 23,500 kali ganda daripada CO2. Pengawal selia di EU dan banyak negeri AS mengehadkan penggunaan SF6. KYN bertebat udara ialah pilihan kalis masa hadapan.

● Tiada peralatan pengendalian gas diperlukan–GIS memerlukan kereta gas yang mahal, tolok tekanan, pengesan kebocoran dan juruteknik bertauliah untuk mengisi semula. KYN tidak memerlukan semua ini.

● Jurang udara yang boleh disahkan secara visual–Pengendali boleh melihat kenalan terbuka atau jurang antara kereta tangan dan kenalan tetap. Peralatan SF6 menyembunyikan segala-galanya di sebalik penutup tertutup.

● Kos kitaran hayat yang lebih rendah–Tiada pengisian semula gas, tiada ujian kelembapan berkala, tiada penggantian pengedap. Udara adalah percuma.

5. Keupayaan Menahan Litar pintas yang tinggi

kamiAlat suis KYNmencapai:

● Dinilai tahan masa singkat menahan arus – Sehingga 50kA selama 3 saat

● Puncak ternilai menahan arus – Sehingga 125kA

● Klasifikasi arka dalaman – IAC AFLR 40kA/1s (depan, sisi, belakang boleh diakses)

Penarafan ini melebihi keperluan utiliti biasa (biasanya 25kA atau 31.5kA selama 3 saat). Keupayaan tahan tinggi datang dari:

● Kurungan sokongan bar bas 2.5mm dilipat dua kali

● Bar bas kuprum bersalut perak dengan tork bolt minimum 70Nm

● Lengan busbar berpenebat untuk mengelakkan lampiran fasa ke fasa di bawah getaran.

Ciri-ciri Produk

Butiran Pengeluaran

Bingkai dan Penutup

1. Bahan: rangka keluli tergelek sejuk 2.5mm; Penghalang petak 3.0mm

2. Membentuk: Laser-cut, CNC-punched, robotik MIG dikimpal

3. Salutan: Proses sembilan langkah – E-coat primer + poliester powder coat, ketebalan 100-120μm. Semburan garam >1000 jam

4. Warna: standard RAL 7035 (kelabu muda).

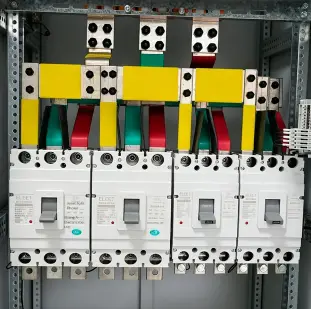

Sistem Busbar

1. Kuprum: 99.95% E-Cu, kekonduksian ≥58 MS/m

2. Sambungan: Bersalut perak (10μm) + Pencuci Belleville, tork hingga 70Nm dengan tanda cat merah

3. Penebat: Lengan kalis api boleh kecut haba, nyahcas separa <5pC pada 15kV

4. Penebat sokongan: Epoksi dengan pengisi silika, rayapan ≥20mm/kV

Pembuatan Kereta Tangan

1. Casis: Hitam bersalut serbuk; empat penggelek MoS2-nilon (kapasiti beban 500kg setiap satu)

2. Racking: Skru plumbum Acme, 10 pusingan ujian-ke-disambungkan, tork <15 Nm

3. Pemasangan pemutus: Paut terus untuk Lugao VCB atau ABB VD4/Siemens 3AH

4. Sesentuh tambahan: 8NO+8NC, perak-nikel, 10A pada 250V AC

Pembungkusan, Penghantaran dan Perkhidmatan Selepas Jualan

Pembungkusan dan Penghantaran

Setiap kabinet suis bersalut logam bertebat udara KYN dilindungi dengan filem kalis lembapan, buih atau pelindung sudut, dan dibungkus dalam bekas kayu eksport atau palet bertetulang mengikut keperluan penghantaran. Kereta tangan, instrumen dan aksesori pemutus litar vakum boleh dibetulkan atau dilindungi secara berasingan untuk mengurangkan pergerakan semasa pengangkutan. Penghantaran boleh diuruskan dengan pengangkutan laut atau pengangkutan darat mengikut destinasi projek.

Perkhidmatan Selepas Jualan

Lugaomenyediakan sokongan teknikal untuk pemasangan, pentauliahan dan operasi mengikut perjanjian pesanan yang disahkan. Lukisan elektrik, gambar rajah pendawaian sekunder, arahan operasi dan laporan ujian rutin boleh dibekalkan sebelum penghantaran. Syarat jaminan dan sokongan alat ganti disediakan mengikut kontrak dan perjanjian teknikal yang disahkan.
