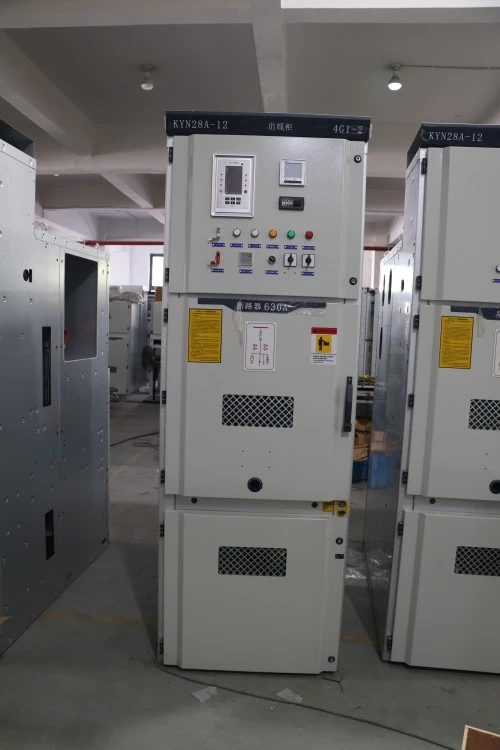

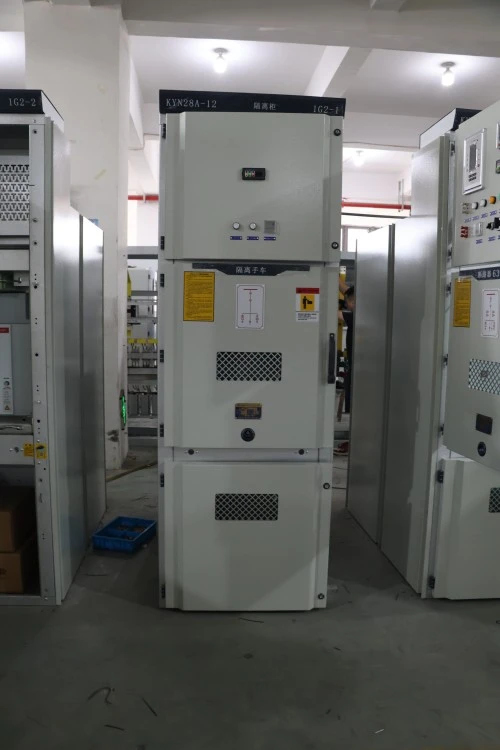

Alat Suis Voltan Tinggi Saling Kunci Jenis Lima Pencegahan KYN Center

Alat suis voltan tinggi bersambung lima pencegahan jenis Pusat KYN ialah alat suis jenis keluar yang dipasang sepenuhnya, tertutup logam, yang digunakan terutamanya dalam sistem kuasa AC tiga fasa 3.6kV hingga 12kV. Ia direka untuk konfigurasi bar bas tunggal atau bar bas berganda dengan aplikasi penyuap cawangan.

Apakah peralatan ini?

Peralatan ini ialah kabinet pengagihan kuasa voltan tinggi yang menempatkan pemutus litar, pemutus, suis pembumian, pengubah arus, pengubah voltan dan geganti perlindungan. Ciri penentunya ialah mekanisme "saling lima pencegahan", yang secara fizikal menghalang:

1. Menutup dengan suis pembumian ditutup

2. Membuka penutup hadapan dengan pemutus ditutup

3. Memasukkan atau menanggalkan pemutus apabila suis ditutup

4. Mengendalikan suis pembumian apabila hidup

5. Menutup pemutus litar tanpa kuasa kawalan

Apa yang ia lakukan?

Ia selamat menerima tenaga elektrik daripada transformer atau talian masuk dan mengagihkannya kepada penyuap keluar seperti motor, transformer, bank kapasitor atau pencawang sekunder. Alat suis voltan tinggi bersambung lima pencegahan jenis Pusat KYN ialah tulang belakang rangkaian industri dan utiliti voltan sederhana.

Pecahan Kod Model:

● KYN – K: Bersalut logam Y: Jenis keluaran N: Dalaman

● Jenis tengah – Konfigurasi pemutus tengah modular

● Saling lima pencegahan – Kalis ralat mekanikal dan elektrik

● Alat suis voltan tinggi – Dinilai sehingga 12kV

Parameter Produk (Spesifikasi)

Ciri Produk Dan Aplikasi

1. Keselamatan Tinggi - Saling Lima Pencegahan

Alat suis voltan tinggi jenis KYN Center jenis Lima-pencegahan saling mengunci mempunyai sambung mekanikal mandatori antara pemutus, sesentuh pengasingan, suis pembumian dan panel hadapan. Ini menghapuskan risiko ralat operator - punca #1 kejadian kilat arka.

2. Pembinaan Modular Padat

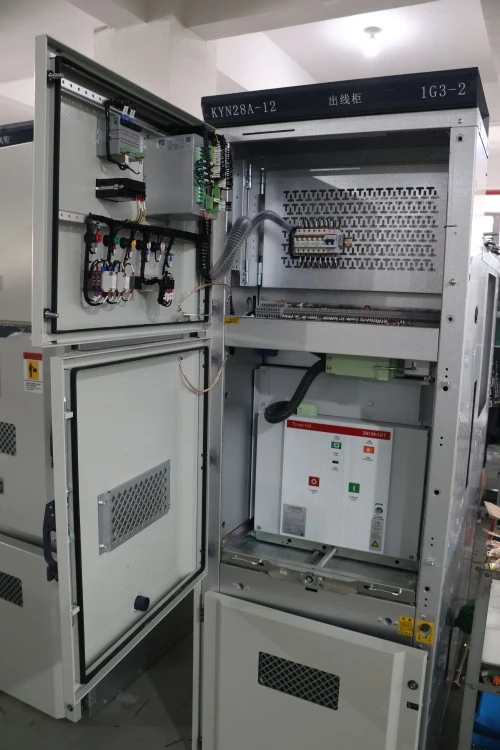

Troli pemutus keluar meluncur dengan lancar pada rel dengan tiga kedudukan berbeza: beroperasi, ujian/terpencil dan ditarik balik. Ini membolehkan penyelenggaraan tanpa menyahtenagakan keseluruhan bar bas - kelebihan kritikal untuk pusat data dan hospital.

3. Pemantauan & Kawalan Pintar

IED pintar pilihan (geganti) menyediakan:

● Pemantauan arus, voltan dan kuasa masa nyata

● Arus lebih, kerosakan bumi dan perlindungan arah

● Komunikasi RS485/Modbus atau IEC 61850

● Buka/tutup jauh melalui SCADA

● Penderia suhu dan kelembapan standard di dalam petak pemutus menghalang pemeluwapan.

4. Kebolehpercayaan Mekanikal yang Tinggi

● Hayat mekanisme pemutus: 30,000 operasi (tanpa penyelenggaraan)

● Sesentuh tambahan: Aloi perak-nikel untuk 10,000+ operasi elektrik

● Sesentuh memutuskan sambungan utama: Kuprum bersalut perak dengan tekanan spring

Kawasan Permohonan

Butiran Pengeluaran

1. Fabrikasi Kepungan

● Keluli gulung sejuk 2.0mm (bersalut zink) atau keluli tahan karat 1.5mm

● Potongan laser dan bengkok CNC untuk ketepatan

● Bingkai dikimpal dengan salutan serbuk tahan kakisan (standard RAL 7035)

2. Mekanisme Saling Lima Pencegahan

● Plat sesondol keluli dan rod saling mengunci (tiada bahagian plastik)

● Diuji untuk 10,000 kitaran saling kunci tanpa kegagalan

● Termasuk interlock kunci untuk panel masuk/keluar dan seri

3. Troli Pemutus

● Casis keluar dengan penguncian tiga kedudukan

● Pemutusan utama penjajaran sendiri

● Palam kedua dengan 16–32 litar kawalan

4. Sistem Busbar

● Kuprum E-Cu kekonduksian tinggi (gred ETP)

● Sambungan bersalut perak dengan mesin basuh Belleville

● Tertebat pengecutan haba untuk pengasingan fasa

5. Petak Kabel

● Ruang yang luas untuk kabel sehingga 4×240mm² setiap fasa

● Pendakap pengapit kabel boleh tanggal

● Peruntukan untuk CT jujukan sifar

6. Pengujian Kilang

● 100% ujian tahan dielektrik

● Ujian operasi mekanikal (minimum 50 kitaran)

● Pengukuran nyahcas separa (≤5pC pada voltan terkadar 1.2×)

● Pengukuran rintangan sentuhan (mikro-ohmmeter)

7. Pensijilan & Jaminan Kualiti

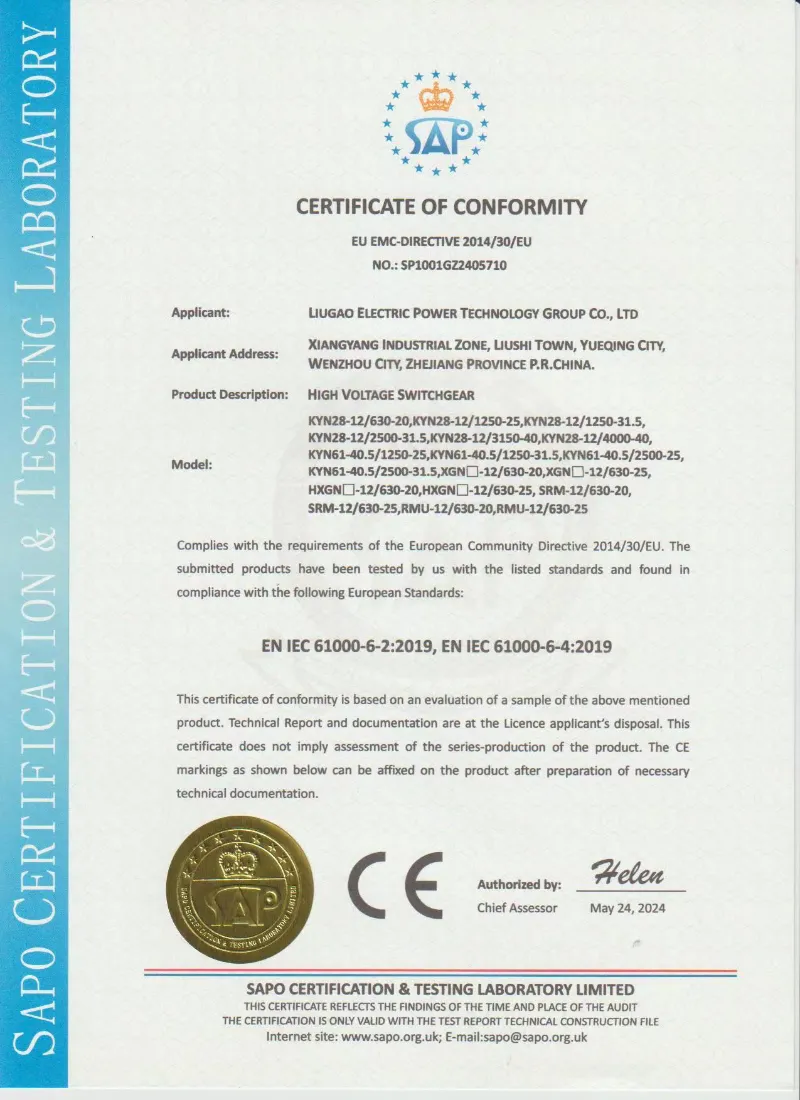

● Diuji jenis mengikut GB/T 3906, IEC 62271-200 dan DL/T 404

● Arka dalaman diuji (IAC AFLR 40kA/1s)

● Pengilangan yang diperakui ISO 9001:2015

● Laporan ujian rutin disertakan dengan setiap panel

Mengapa Memilih Lugao Power Co., Ltd. Daripada Pesaing?

Soalan Lazim Pelanggan

S1: Bolehkah KYN Center jenis Lima-pencegahan saling kunci suis voltan tinggi digunakan untuk sistem 24kV?

J: Tidak, KYN standard dinilai sehingga 12kV. Untuk 24kV, kami menawarkan varian KYN28-24 dengan peningkatan kelegaan penebat. Sila nyatakan voltan sistem anda apabila meminta sebut harga.

S2: Adakah anda menyediakan pemutus litar vakum sebagai sebahagian daripada KYN Metal-Clad Switchgear?

J: Ya, setiap panel dipasang sepenuhnya dengan pemutus litar vakum yang diuji kilang (jenis VS1). Kami juga menawarkan alternatif yang serasi seperti ABB VD4, Siemens 3AH atau Schneider HVX jika lebih suka.

S5: Bolehkah anda membekalkan barisan suis penuh termasuk panel masuk, pemeteran, penyuap dan kapasitor semuanya sebagai Alat Suis Tertutup Logam KYN?

A: Sudah tentu. Kami mereka bentuk dan mengeluarkan barisan lengkap dengan semua petak tambahan yang diperlukan, sambungan bar bas dan interlock antara panel. Hanya hantar gambar rajah satu baris anda.

S6: Apakah dokumentasi yang anda sediakan?

J: Untuk setiap suis KYN, kami menyediakan: lukisan susunan am, skema pendawaian, bil bahan, laporan ujian, manual arahan dan matriks saling mengunci – semuanya dalam bahasa Inggeris (atau bahasa tempatan anda).

S7: Adakah medan saling kunci lima pencegahan boleh laras?

J: Tidak – dan ini disengajakan. Jalinan adalah set kilang dan dimeterai untuk mengelakkan gangguan. Walau bagaimanapun, kami menyediakan lukisan mekanikal yang jelas supaya pasukan anda memahami logiknya. Jika anda memerlukan perubahan, hubungi jabatan kejuruteraan kami.

Keupayaan Pengilangan

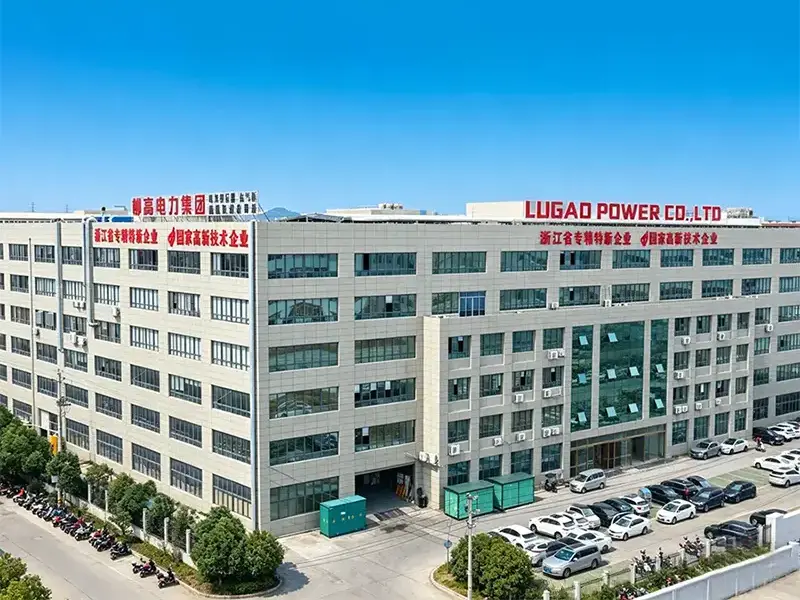

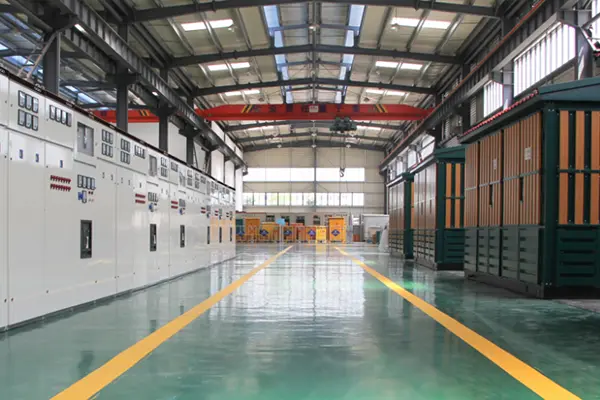

Lugao Power Co., Ltd.mengeluarkan KYN Center Type Five-Prevention Interlocking Voltan Tinggi Suis dalam kemudahan pengeluaran moden yang dilengkapi dengan fabrikasi, pemasangan dan peralatan ujian voltan tinggi termaju. Setiappanel suisdihasilkan di bawah sistem pengurusan kualiti ISO 9001 yang ketat, memastikan kualiti yang konsisten, prestasi yang boleh dipercayai, dan pematuhan penuh dengan piawaian antarabangsa.
