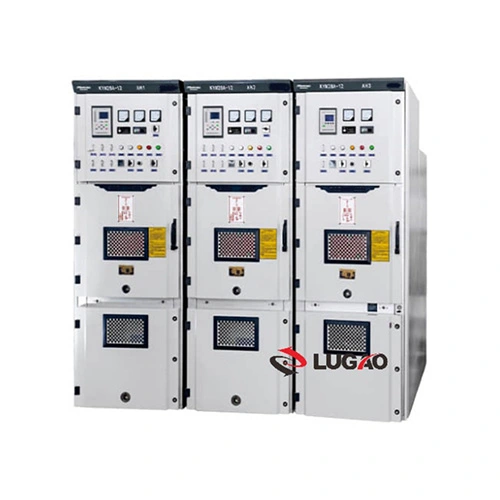

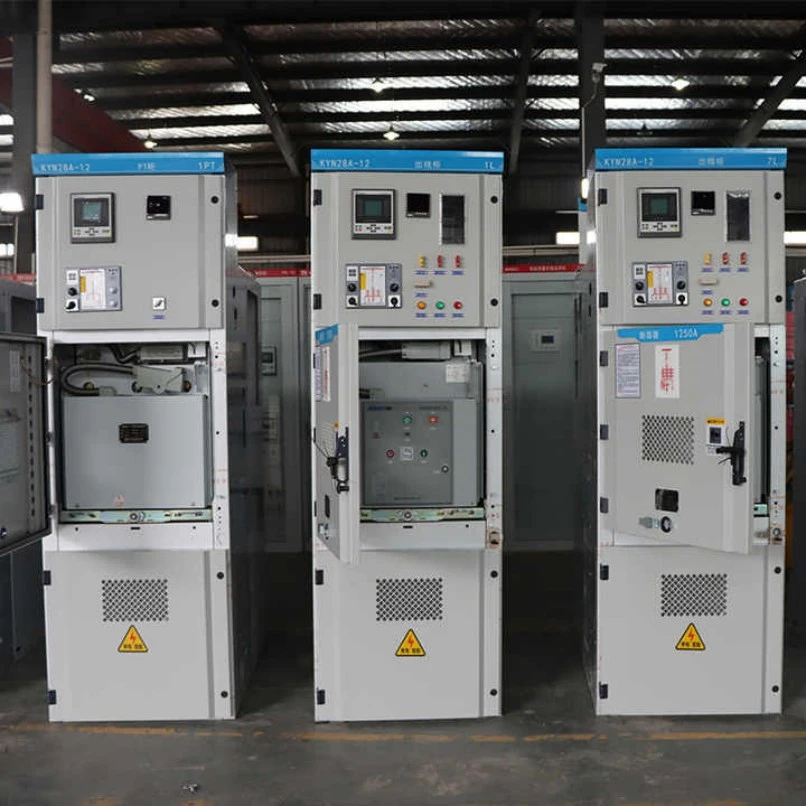

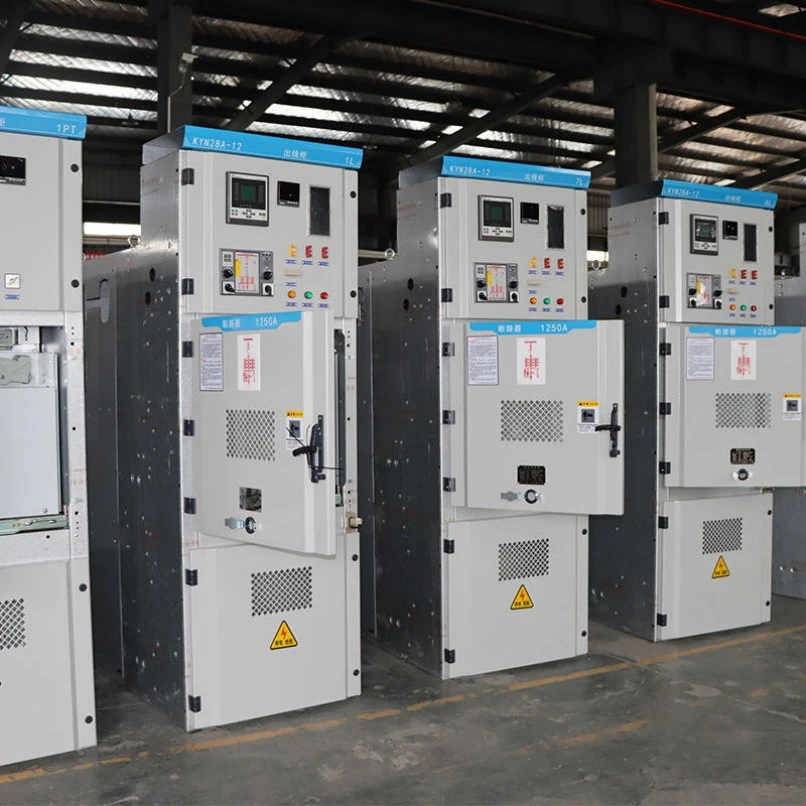

Jenis Kereta Tangan Alat Suis Panel Papan Voltan Tinggi Tetap

Alat Suis Panel Papan Voltan Tinggi Jenis Kereta Tangan adalah tertutup logam,alat suis voltan sederhana bertebat udarapemasangan direka untuk sistem bar bas tunggal dan bar dua bas. Tetapi apakah sebenarnya produk ini, dan apakah yang boleh dilakukannya untuk infrastruktur elektrik anda?

Apa itu:

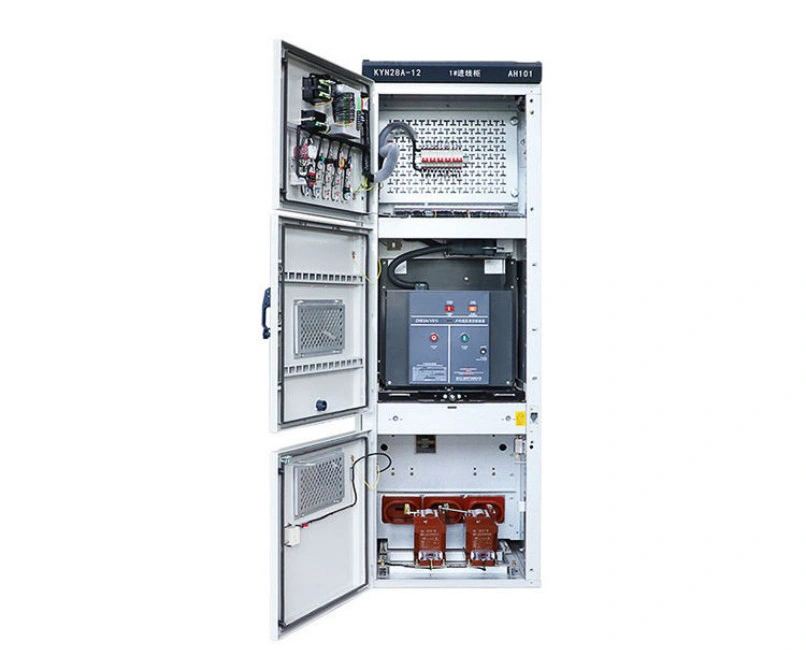

Ia ialah reka bentuk hibrid yang menggabungkan perumah panel tetap dengan mekanisme kereta tangan boleh tanggal untuk peranti pensuisan utama (seperti pemutus litar vakum, penyentuh atau VSD). Kereta tangan boleh digulung secara fizikal masuk dan keluar dari panel, manakala bar bas, kabel dan komponen tambahan kekal di dalam kepungan. Reka bentuk ini diseragamkan di bawah IEC 62271-200 dan GB3906 untuk voltan terkadar dari 3kV hingga 40.5kV.

Apa yang boleh dilakukan:

● Kawal aliran kuasa: Ia menyambung atau memutuskan sambungan beban voltan tinggi dengan selamat seperti transformer, motor dan bank kapasitor.

● Menyediakan perlindungan kerosakan: Geganti pelindung bersepadu dan pemutus litar tersangkut secara automatik semasa beban lampau, litar pintas atau kerosakan bumi.

● Dayakan penyelenggaraan yang selamat: Kereta tangan boleh ditarik balik ke kedudukan terpencil, dibumikan, mewujudkan jurang udara yang boleh dilihat–membolehkan juruteknik bekerja pada pemutus tanpa menyahtenagakan keseluruhan bar bas.

● Ukur dan pantau: Transformer semasa, transformer voltan dan meter digital yang dipasang pada panel memberikan data masa nyata tentang status sistem.

● Saling kunci dengan selamat: Saling kunci mekanikal dan elektrik menghalang kesilapan manusia seperti menutup pemutus semasa kereta tangan berada di tengah jalan atau mengakses petak hidup.

Ringkasnya, Alat Suis Panel Papan Voltan Tinggi Jenis Kereta Tangan ini bertindak sebagai penjaga pintu rangkaian voltan tinggi anda–selamat, fleksibel dan tahan lama untuk perkhidmatan selama 20+ tahun.

Parameter Produk (Spesifikasi)

Di bawah ialah jadual spesifikasi teknikal terperinci untuk Alat Suis Panel Papan Voltan Tinggi Jenis Kereta Tangan kami. Semua nilai merujuk kepada model 12kV biasa; voltan lain tersedia atas permintaan.

Ciri dan Aplikasi Produk (Format Soal Jawab)

S1: Apakah yang menjadikan reka bentuk kereta tangan lebih baik daripada alat suis tetap sepenuhnya?

J: Reka bentuk kereta tangan membolehkan peranti pensuisan utama (pemutus litar vakum) dikeluarkan secara fizikal daripada panel untuk penyelenggaraan atau penggantian sementara bar bas panel kekal bertenaga. Ini mengurangkan masa henti dari jam ke minit. Sebaliknya, alat suis tetap selalunya memerlukan penyahtenagaan keseluruhan bahagian untuk mengakses pemutus. Alat Suis Panel Papan Voltan Tinggi Jenis Kereta Tangan kami memberikan anda yang terbaik dari kedua-dua dunia: bar bas tetap untuk kekasaran, serta pemutus kereta tangan untuk kebolehgunaan.

S2: Bagaimanakah ia memastikan keselamatan pengendali semasa rak?

J: Alat suis kami termasuk lima interlock mandatori:

1. Pemutus tidak boleh ditutup melainkan kereta tangan berada dalam kedudukan "beroperasi" (bersambung).

2. Kereta tangan tidak boleh dialihkan daripada "terputus" kepada "bersambung" melainkan pemutus dibuka.

3. Suis pembumian hanya boleh ditutup apabila kereta tangan berada dalam kedudukan "uji/terputus".

4. Pintu petak kabel hanya boleh dibuka apabila suis pembumian ditutup.

5. Kereta tangan tidak boleh dimasukkan atau ditarik semasa pemutus ditutup. Jalinan ini adalah mekanikal dan elektrik - selamat gagal mengikut reka bentuk.

S3: Bolehkah Alat Suis Panel Papan Voltan Tinggi Tetap Jenis Kereta Tangan digunakan di luar rumah?

A: Kepungan standard ialah IP4X, sesuai untuk pencawang dalaman. Untuk aplikasi luar, kami membekalkan perumahan kalis cuaca tambahan atau kiosk bertaraf IP54. Ramai pelanggan memasang suis kami di dalam pencawang bekas atau bangunan pasang siap kecil berhampiran ladang angin atau loji solar.

S4: Apakah aplikasi yang paling biasa untuk alat suis ini?

J: Alat Suis Panel Papan Voltan Tinggi Jenis Kereta Tangan ini digunakan secara meluas dalam:

● Pencawang utiliti kuasa (pengedaran primer dan sekunder).

● Loji perindustrian (kilang keluli, kilang simen, petrokimia)–untuk kawalan motor dan perlindungan pengubah.

● Bangunan komersial (hospital, pusat data, lapangan terbang)–di mana kebolehpercayaan yang tinggi diperlukan.

● Tenaga boleh diperbaharui (ladang solar, ladang angin)–sebagai panel sambungan grid.

● Operasi perlombongan–cukup teguh untuk persekitaran yang berdebu dan lembap.

● Bekalan kuasa tarikan kereta api–pada sistem 27.5kV atau 2×25kV.

Butiran Pengeluaran

1. Bahan Penutup & Salutan

● Bahan: Kepingan keluli tergalvani gred tinggi tebal 2mm (diimport dari Baosteel), dilipat oleh mesin lentur CNC. Tepi berlipat dua meningkatkan ketegaran.

● Salutan: Salutan serbuk epoksi-poliester (ketebalan minimum 80μm) selepas letupan pasir kepada standard SA 2.5. Warna RAL 7035 (kelabu muda). Ujian semburan garam >500 jam – tiada kakisan.

2. Mekanisme Kereta Tangan

● Bahan: Penggelek nilon berkekuatan tinggi + rel keluli tahan karat.

● Pengendalian: Mekanisme skru masuk/skru keluar dengan reka bentuk anti-lancang balik. Setiap kereta tangan diuji untuk 2000 kitaran rak lengkap.

● Penunjuk kedudukan: Merah (disambungkan), hijau (ujian), kuning (terputus), boleh dilihat dari jarak 5 meter.

3. Pengatup (Penghalang Keselamatan Automatik)

● Apabila kereta tangan ditarik, pengatup logam bermuatan spring secara automatik menutup sesentuh utama tetap. Ini menghalang sentuhan jari secara tidak sengaja dengan bahagian hidup. Bidai kami diperbuat daripada aloi aluminium 3mm dengan rawatan anti-karat.

4. Sistem Busbar

● Bahan: Kuprum E-Cu berkekonduksian tinggi (99.9% ketulenan). Bersalut perak pada semua sambungan.

● Keratan rentas: Dikira untuk mengekalkan kenaikan suhu di bawah 65K pada arus undian. Untuk 3150A, kami menggunakan bar bas berganda setiap fasa.

● Penebat: Lengan penebat boleh mengecut haba (warna oren) untuk pengenalpastian fasa dan kawalan nyahcas separa.

5. Suis Pembumian

● Jenis: Buat cepat, pemecah beban, dengan bilah pembumian yang boleh dilihat.

● Operasi: Mekanisme bantuan spring manual. Boleh menutup ke arus litar pintas penuh (50kA sekali).

● Interlock: Interlock mekanikal eksklusif dengan kedudukan kereta tangan – tidak boleh menutup suis pembumian melainkan kereta tangan berada dalam kedudukan ujian/terputus sambungan.

6. Petak Voltan Rendah

● Terletak di bahagian atas hadapan (ketinggian 300mm), diasingkan sepenuhnya daripada bahagian voltan tinggi. Relay pelindung rumah (berasaskan mikropemproses), suis kawalan, lampu penunjuk dan fius tambahan.

● Pendawaian: Semua kabel sekunder bernombor, disatukan dalam saluran PVC kalis api dan ditamatkan pada blok terminal dengan sesentuh ganti (20% simpanan terpelihara).

7. Kawalan Pelepasan Separa

● Semua konduktor voltan tinggi dibulatkan untuk menghilangkan tepi tajam.

● Setiap panel menjalani ujian nyahcas separa (≤10pC pada 1.1×Ur/√3).

8. Ketepatan Pemasangan Kilang

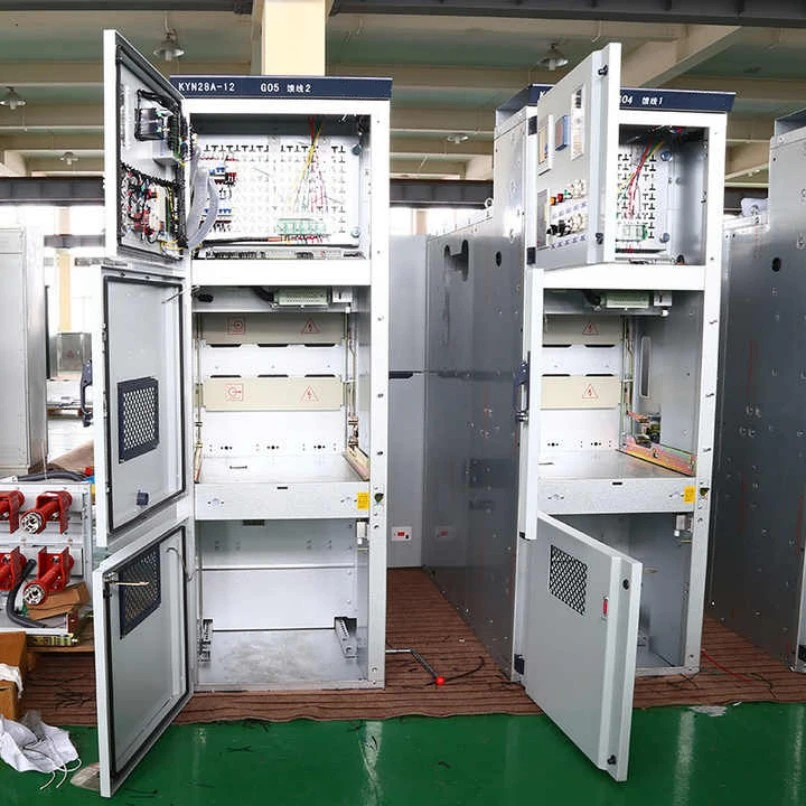

● Setiap Alat Suis Panel Papan Voltan Tinggi Jenis Kereta Tangan dipasang pada jig sejajar laser. Penyimpangan sentuhan kereta tangan kepada tetap ialah <0.5mm.

● Keputusan: Pemeras licin tanpa mengisar atau memaksa – tiada kereta tangan yang tersangkut walaupun selepas penggunaan bertahun-tahun.

Mengapa Memilih Lugao untuk Alat Suis Voltan Sederhana Jenis Kereta Tangan?

· Kejuruteraan berasaskan projek: Susun atur kabinet, penarafan bar bas, skema geganti perlindungan, konfigurasi CT/VT dan kemasukan kabel boleh direka bentuk mengikut rajah satu baris.

· Pembuatan berasaskan standard: Alat suis boleh dihasilkan mengikut IEC 62271-200, GB/T 3906, DL/T 404 dan spesifikasi teknikal projek.

· Pemilihan komponen fleksibel: Lugao VCB, ABB, Siemens, Schneider atau jenama komponen lain yang ditentukan boleh dikonfigurasikan mengikut keperluan projek.

· Pemeriksaan rutin sebelum penghantaran: Operasi mekanikal, fungsi interlock, pendawaian, penebat dan ujian tahan frekuensi kuasa boleh dilakukan sebelum penghantaran mengikut perjanjian teknikal.

· Sokongan dokumen teknikal: Lukisan susunan am, rajah satu baris, rajah pendawaian sekunder, arahan operasi dan laporan ujian rutin boleh disediakan untuk rujukan projek.
