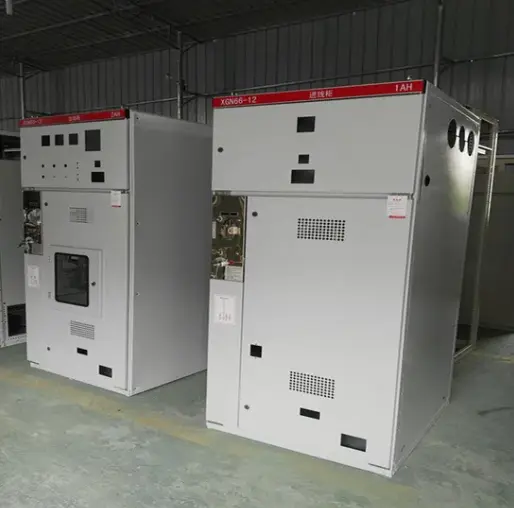

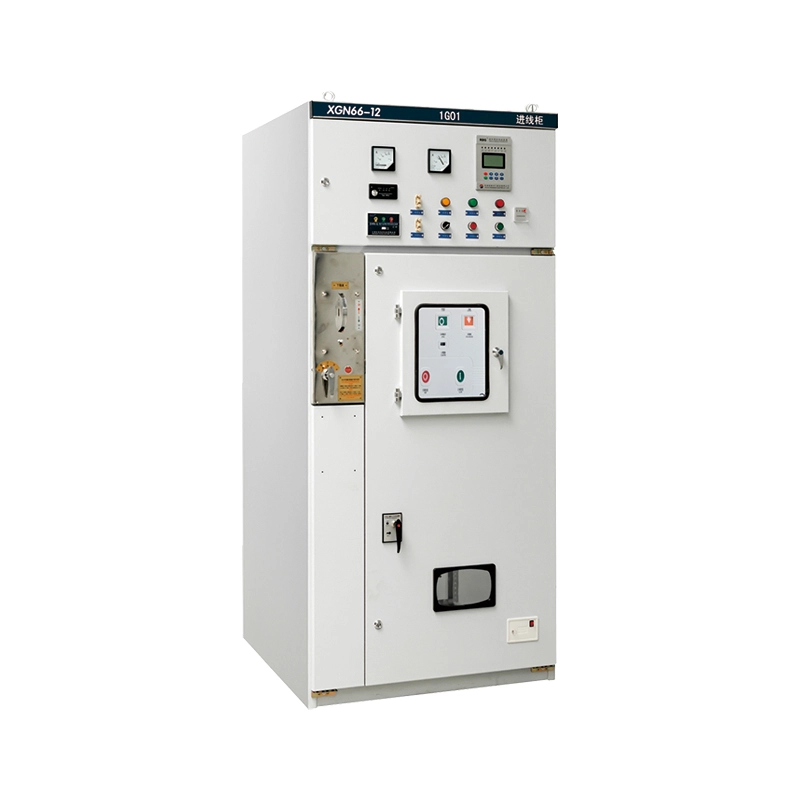

High Voltage Fixed AC Metal Enclosed Switchgear

Alat Suis Tertutup Logam AC Tetap Voltan Tinggi (Model: XGN66-12) ialah set suis lengkap bertebat udara tertutup. Ia direka untuk sistem kuasa AC 50/60Hz tiga fasa yang beroperasi pada voltan terkadar 3.6kV, 7.2kV dan 12kV.

Tidak seperti varian boleh lukis, Alat Suis Tertutup Logam AC Tetap ini menggunakan pemutus litar vakum dipasang tetap dan sistem pengasingan berstruktur. Falsafah reka bentuk ini memudahkan sambungan litar utama, meningkatkan kestabilan mekanikal, dan menyediakan penyelesaian kos efektif tanpa menjejaskan keselamatan. Kepungan dibuat daripada plat keluli gelek sejuk berkekuatan tinggi, dikimpal dan diselak untuk membentuk struktur teguh yang menentang ubah bentuk semasa pengangkutan dan operasi. Ia berfungsi sebagai antara muka kritikal untuk menerima tenaga elektrik daripada grid dan mengedarkannya kepada transformer, motor, dan beban voltan tinggi yang lain, menawarkan fungsi kawalan, pemeteran dan perlindungan bersepadu dalam satu jejak padat.

Ciri dan Aplikasi Produk

Ciri Utama (Gaya Soal Jawab)

S: Apakah yang menjadikan reka bentuk "Tetap" bagi Alat Suis Tertutup Logam AC Tetap Voltan Tinggi ini lebih baik daripada jenis boleh ditarik balik?

A: Kesederhanaan dan Kekuatan. Oleh kerana komponen utama adalah tetap, sambungan litar utama lebih teguh dan kurang terdedah kepada isu haus sentuhan yang berkaitan dengan kereta tangan bergerak. Reka bentuk ini membolehkan volum kabinet yang lebih kecil (hampir 50% lebih kecil daripada reka bentuk tradisional ), menjadikannya sempurna untuk pencawang dalaman terhad ruang. Ia juga secara amnya menawarkan kos perolehan awal yang lebih rendah sambil mengekalkan mekanisme saling kunci "lima kalis" untuk mengelakkan salah operasi .

S: Bagaimanakah Lugao Power memastikan keselamatan kakitangan operasi?

J: Keselamatan tertanam dalam mekanik. Thealat suisdilengkapi dengan sistem penguncian mekanikal wajib antara suis utama, pemutus, dan pintu kabinet. Alat Suis Tertutup Logam AC Tetap Voltan Tinggi menampilkan titik putus yang boleh dilihat (suis pengasing), membolehkan pengendali mengesahkan secara visual kuasa dimatikan sebelum penyelenggaraan, mematuhi piawaian keselamatan elektrik global. Tambahan pula, komponen seperti pemutus sambungan GN30-12 tertutup sepenuhnya untuk mengelakkan pendedahan denyar arka .

S: Dalam persekitaran manakah produk ini boleh digunakan?

A: Produk ini direka untuk persekitaran perindustrian yang keras. Ia beroperasi dengan pasti dalam suhu antara -25°C hingga +40°C dan ketinggian sehingga 1000m (boleh disesuaikan untuk ketinggian yang lebih tinggi). Ia digunakan secara meluas dalam:

1. Loji Janakuasa & Pencawang: Sebagai unit masuk/keluar utama.

2. Perusahaan Perindustrian & Perlombongan: Untuk mengawal jentera berat dan transformer.

3. Bangunan Bertingkat Tinggi: Untuk bilik pengagihan kuasa di tingkat bawah tanah atau lantai teknikal.

4. Tenaga Boleh Diperbaharui: Sebagai titik penyegerakan untuk ladang angin atau solar.

S: Adakah Alat Suis Tertutup Logam AC Tetap Voltan Tinggi ini menyokong penyelenggaraan yang mudah?

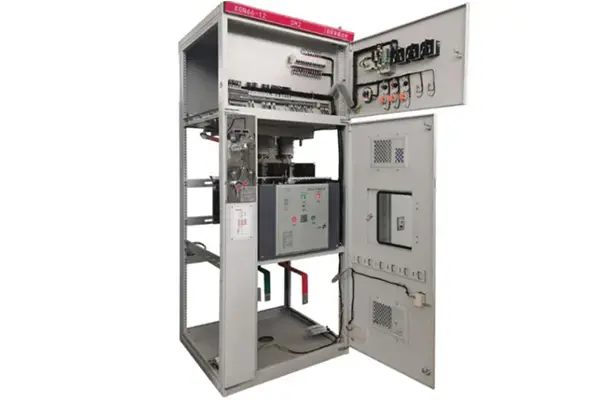

A: Sudah tentu. Walaupun "tetap", penyelenggaraan adalah mudah. Panel hadapan membolehkan akses mudah ke petak pemutus litar, dan ruang bar bas diasingkan di bahagian atas. Penggantian fius (dalam gabungan fius) adalah mudah dan selamat.

Butiran Pengeluaran & Jaminan Kualiti

Ketukangan Teknikal

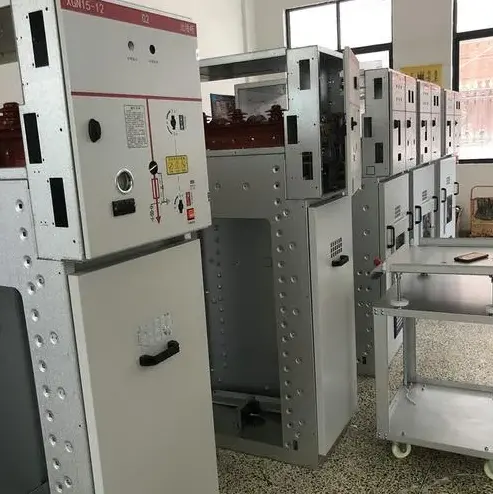

● Pembuatan Termaju: Kepungan logam diproses menggunakan mesin penebuk, lenturan dan ricih CNC, memastikan ketepatan tinggi dan kebolehtukaran antara satu sama lain. Bingkai dipasang dengan bolt berkekuatan tinggi, menghapuskan ubah bentuk kimpalan.

● Prestasi Penebat: Sistem menggunakan udara sebagai medium penebat utama. Walau bagaimanapun, melalui jarak fasa busbar yang dioptimumkan dan penggunaan penebat rayapan tinggi, Alat Suis Tertutup Logam AC Tetap Voltan Tinggi dengan mudah melepasi ujian voltan tahan frekuensi kuasa 42kV.

● Mekanisme Jalinan: Kami menggunakan sistem saling kunci "lima pencegahan" yang boleh dipercayai:

1. Menghalang penutupan pemutus jika suis pembumian ditutup.

2. Menghalang penutupan suis pembumian jika pemutus ditutup.

3. Menghalang pembukaan panel hadapan/belakang jika pemutus hidup.

Pensijilan

● Lugao Power Co., Ltd.mematuhi garis panduan antarabangsa yang ketat. Siri XGN66-12 kami diuji jenis sepenuhnya dan mematuhi IEC 62271-200 (alat suis dan alat kawalan tertutup logam AC) . Kami juga memegang pensijilan ISO 9001 untuk kemudahan pengeluaran kami, memastikan kualiti yang konsisten.

Parameter Produk (Spesifikasi)

Memilih rating yang betul adalah kritikal. Untuk pengubah 1000kVA pada 12kV, kami mengesyorkan arus berkadar 630A dengan kapasiti tahan masa singkat 25kA untuk mengendalikan potensi arus kerosakan dengan berkesan. Rujuk jurutera kami untuk pengiraan khusus beban.

Mengapa Memilih Lugao Power Co., Ltd.?

Kepakaran Eksport Terbukti:Dengan lebih 500 unit berjaya digunakan di Filipina, Vietnam, Arab Saudi dan Nigeria sepanjang 5 tahun yang lalu, penyelesaian pembungkusan kami (termasuk peti keluli bertetulang dan filem anti-karat VCI) diuji tempur untuk pengangkutan laut jarak jauh dan penyimpanan pelabuhan lembap.

Penyesuaian Sebenar:Di luar padanan warna RAL, kami menyediakan nisbah CT/VT yang disesuaikan dan konfigurasi sesentuh tambahan agar sesuai dengan skim geganti perlindungan sedia ada anda (serasi dengan ABB/Siemens/Schneider).

Rantaian Bekalan Tangkas:Dengan memanfaatkan ekosistem komponen tempatan kami, kami menjamin masa pendahuluan 15-20 hari, jauh lebih cepat daripada rakan sejawat Eropah, tanpa mengorbankan kualiti komponen utama (pengganggu vakum VS1/ZN63).

Maklum Balas Selepas Jualan

Talian Utama:Pertanyaan teknikal dijawab dalam masa 2 jam (24/7).

Logistik ganti:Alat ganti kritikal dihantar melalui DHL/FedEx dalam masa 48 jam.

Dokumentasi Digital:Kami menyediakan gambar rajah pendawaian bahasa Inggeris penuh, SLD dan manual operasi melalui pautan awan sebelum kapal berlepas, membolehkan pasukan tapak anda membuat persediaan lebih awal.
