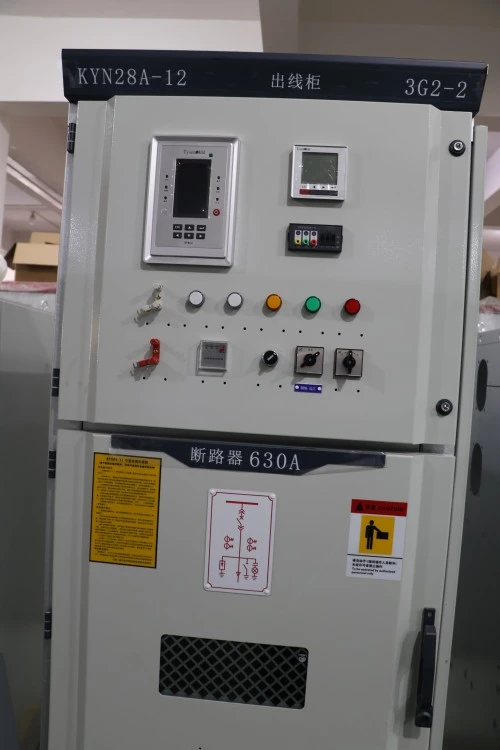

Alat Suis Jenis Boleh Tarik Berperisai 35kV KYN Pencawang

Apakah Peralatan Ini?

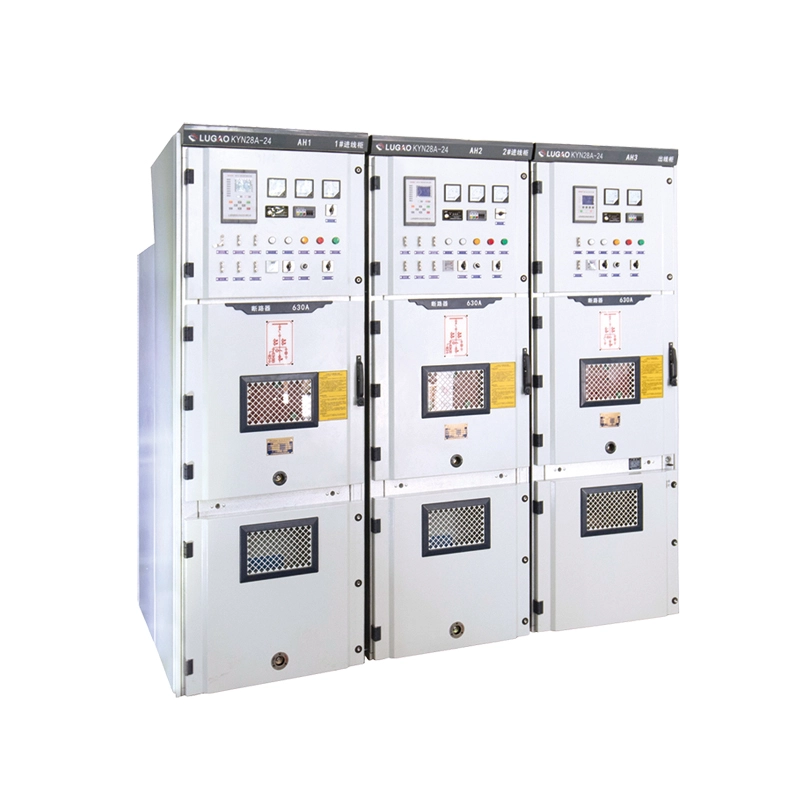

Alat suis jenis boleh ditarik balik berperisai 35kV KYN ialah peralatan kilang yang dipasang, tertutup logam,alat suis voltan tinggi dalamandireka untuk sistem kuasa AC tiga fasa 40.5kV (nominal 35kV). Ia tergolong dalam siri KYN dan digunakan dalam pencawang utiliti, loji janakuasa industri, kompleks komersial besar dan stesen pengumpulan tenaga boleh diperbaharui.

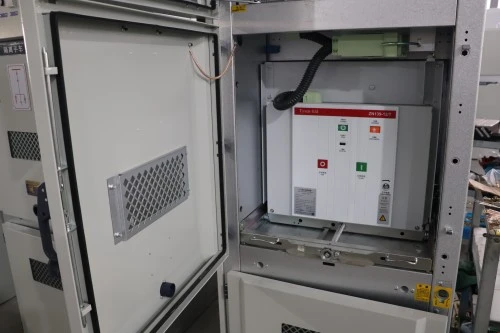

Tidak seperti alat suis jenis tetap di mana pemutus dipasang pada tempatnya, jenis boleh tarik berperisai ini menampilkan troli pemutus bergerak yang boleh digulung ke dalam tiga kedudukan berbeza: beroperasi, menguji/diasingkan dan ditarik balik. Reka bentuk ini membolehkan pemutus yang rosak diganti dalam beberapa minit tanpa menyahtenagakan keseluruhan bar bas – kelebihan kritikal untuk bekalan kuasa berterusan.

Apa yang Ia Lakukan?

Fungsi teras peralatan ini adalah untuk menerima kuasa masuk 35kV daripada transformer atau talian atas, melindungi rangkaian hiliran dengan pemutus litar, dan mengagihkan elektrik kepada penyuap keluar seperti motor voltan sederhana, pengubah sekunder, bank kapasitor, atau beban industri yang besar. Alat suis jenis boleh ditarik berperisai 35kV KYN juga menyediakan:

● Pengasingan – Pemutusan sambungan yang boleh dilihat untuk penyelenggaraan yang selamat

● Perlindungan – Arus lebih, kerosakan bumi dan tersandung litar pintas melalui geganti atau IED

● Pemeteran – Pengukuran voltan dan arus untuk pencawang SCADA

● Interlocking – Sistem lima pencegahan mekanikal untuk menghapuskan kesilapan manusia

Pecahan Kod Model

Ciri Produk Dan Aplikasi

Ciri Produk

Ciri 1: Pembinaan Boleh Tarik Berperisai Benar

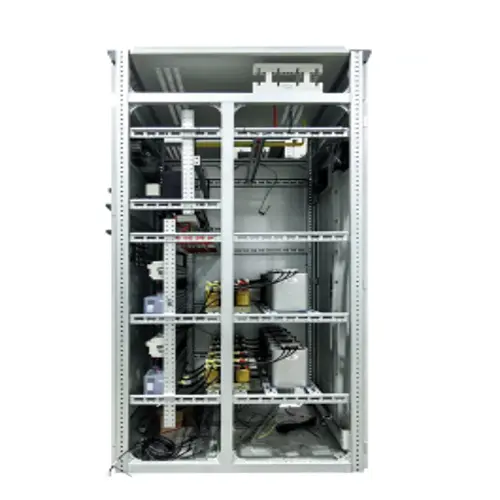

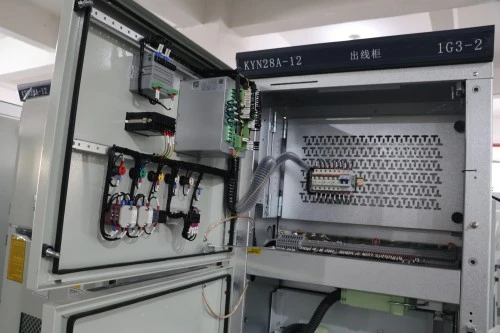

Switchgear tertutup Logam Boleh Tarik mempunyai petak plat keluli yang berasingan untuk pemutus, bar bas, penamatan kabel dan kawalan voltan rendah. Setiap petak dibumikan dan diasingkan daripada perambatan denyar arka.

Ciri 2: Saling Kunci Mekanikal Lima Pencegahan

Sistem pencegahan lima adalah mekanikal sepenuhnya, tidak bergantung kepada perisian. Ia secara fizikal menghalang:

1. Menutup pemutus dengan suis pembumian ditutup

2. Membuka penutup hadapan dengan pemutus ditutup

3. Menggerakkan pemutus antara kedudukan semasa hidup

4. Mengendalikan suis pembumian dengan konduktor hidup

5. Pemutus penutup tanpa kuasa kawalan

Ciri 3: Penahanan Sesar Arka Tinggi

Klasifikasi arka dalaman (IAC) diuji kepada 31.5kA selama 1 saat. Arka mengepakkan tekanan terus ke atas dan menjauhi pengendali.

Ciri 4: Kebolehpercayaan Penebat Voltan Tinggi

Kelegaan fasa ke fasa dan fasa ke tanah melebihi minimum IEC 62271-200. Semua busbar bertebat pengecutan haba atau ditutup dengan perisai anti-korona.

Ciri 5: Pemantauan Pintar & Operasi Jauh

IED standard (peranti elektronik pintar) dengan pemesejan RS485/Modbus atau IEC 61850 GOOSE. Pemantauan masa nyata kedudukan pemutus, status caj spring, SF6 (jika digunakan), suhu dan nyahcas separa.

Spesifikasi Produk

Mengapa Memilih Lugao Power Co., Ltd. Daripada Pesaing?

Sebab pelanggan berulang kali memilih kami:

Kami tidak memotong sudut pada kelegaan penebat, bahan busbar atau kekukuhan saling mengunci. Setiap KYN Switchgear yang meninggalkan kilang kami menjalani ujian tahan penuh 95kV – bukan ujian "rutin" voltan berkurangan. Kami juga menyediakan gambar rajah pendawaian khusus panel dalam CAD dan PDF, bukan templat generik.

Pembungkusan, Penghantaran & Perkhidmatan Selepas Jualan

Pembungkusan

Setiap panel suis jenis boleh ditarik balik pencawang 35kV KYN dibalut dengan kertas anti karat + filem plastik VCI

1. Kemudian dimasukkan ke dalam peti papan lapis yang diperakui pengasapan dengan pelapik buih pada semua sudut dan tepi

2. Troli pemutus dihantar dalam kedudukan yang ditarik balik, dikunci dengan kurungan pengangkutan

3. Busbar dibuka, dibalut secara berasingan, dilabel mengikut fasa dan nombor panel

4. Palam sekunder, pemegang racking, kunci pembumian dan fius ganti yang dibungkus dalam kotak aksesori kalis cuaca di dalam petak LV

5. Beg desiccant gel silika ditambah untuk penghantaran sensitif kelembapan (pengangkutan laut)

Penghantaran

1. Pengangkutan laut: Bekas HC 40 kaki memuatkan 6–8 panel (bergantung pada dimensi)

2. Pengangkutan darat: Trak flatbed dengan beg udara anti-getaran dan strapping

3. Incoterms: EXW (kilang), FOB ningbo

4. Dokumentasi disertakan bersama penghantaran

5. Lukisan susunan am (as-built)

6. Gambar rajah satu baris dengan penomboran panel

7. Skema pendawaian (saiz A3, berlapis)

8. Bil bahan (pemutus, CT, VT, geganti)

9. Laporan ujian rutin (ditandatangani oleh QA)

10. Manual arahan (Bahasa Inggeris atau bahasa tempatan)

11. Matriks saling mengunci dan jadual kunci (jika sambung kunci digunakan)

Komitmen Perkhidmatan Selepas Jualan

1. Tempoh jaminan: 12 bulan dari tarikh penghantaran (dilanjutkan kepada 24 atau 36 bulan dengan kontrak perkhidmatan berbayar)

2. Sokongan teknikal: Perundingan jarak jauh percuma seumur hidup. Jurutera kami menyemak tetapan rajah satu baris dan geganti anda sebelum penghantaran.

3. Perkhidmatan lapangan: Penyeliaan pemasangan, bantuan pentauliahan, diagnosis kerosakan. Percuma semasa tempoh jaminan (perjalanan dan penginapan dikenakan bayaran). Selepas jaminan, dicaj pada kadar harian + alat ganti.

4. Bekalan alat ganti: Troli pemutus, sesentuh utama, palam sekunder, pemegang racking, suis pembumian, pengawal suhu dan komponen saling kunci disimpan dalam stok. Penghantaran hari berikutnya melalui DHL/FedEx untuk alat ganti kritikal.

Soalan Lazim

S1: Bolehkah alat suis jenis boleh ditarik berperisai KYN 35kV digunakan di luar dalam pencawang padat?

A:Standard: IP4X (dalaman sahaja).

Pilihan: Kepungan luar IP54 dengan bumbung kalis cuaca & pengudaraan paksa, menempatkan berbilang panel.

Tindakan: Tentukan "luar" apabila meminta sebut harga.

S2: Bagaimana untuk mengesahkan saling kunci lima pencegahan sebelum memberi tenaga?

A：Ikuti ujian langkah demi langkah dalam manual (ujian asas: 10 min).

Pemeriksaan kekunci: Pemutus terbuka + pembumian ditutup → harus menyekat racking masuk. Pemutus ditutup → pintu depan harus kekal berkunci.

Cadangan: Uji semasa pentauliahan dan setiap 6 bulan.

S3: Jangka hayat kenalan putus utama & penunjuk penggantian?

A：Sesentuh tembaga bersalut perak: dinilai untuk 5,000 operasi.

Penunjuk pakai: garis merah kelihatan pada jari sentuh → ganti.

Pencawang biasa (perap sekali/tahun): tahan 30+ tahun. Operasi yang kerap (relau arka): ukur rintangan sentuhan setiap tahun.
