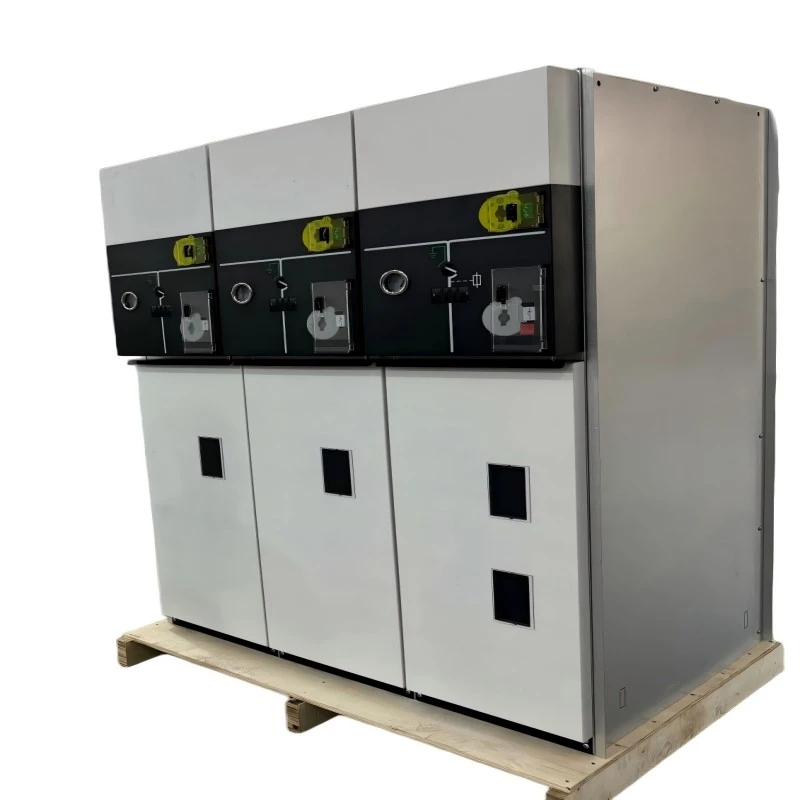

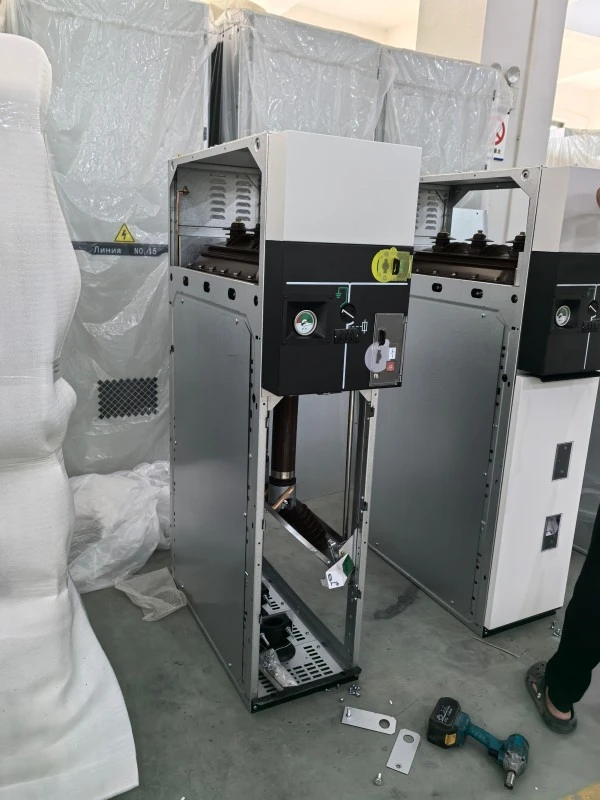

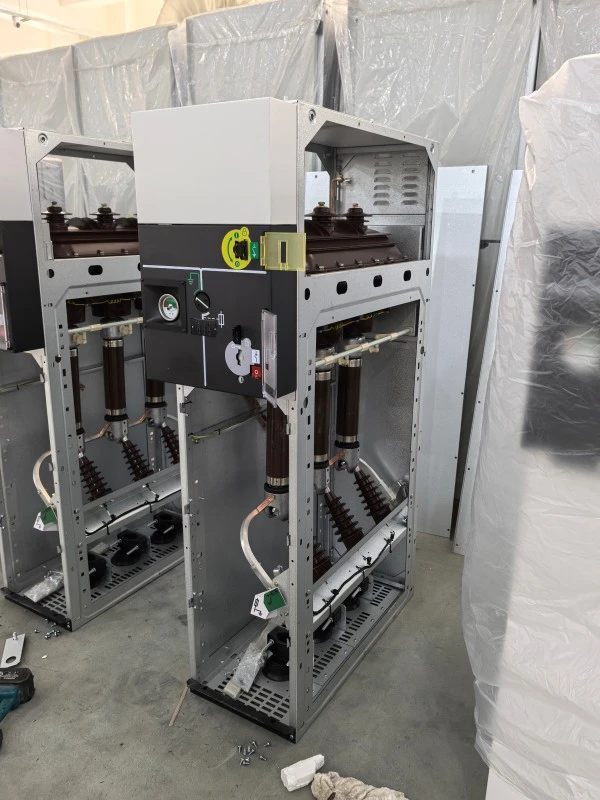

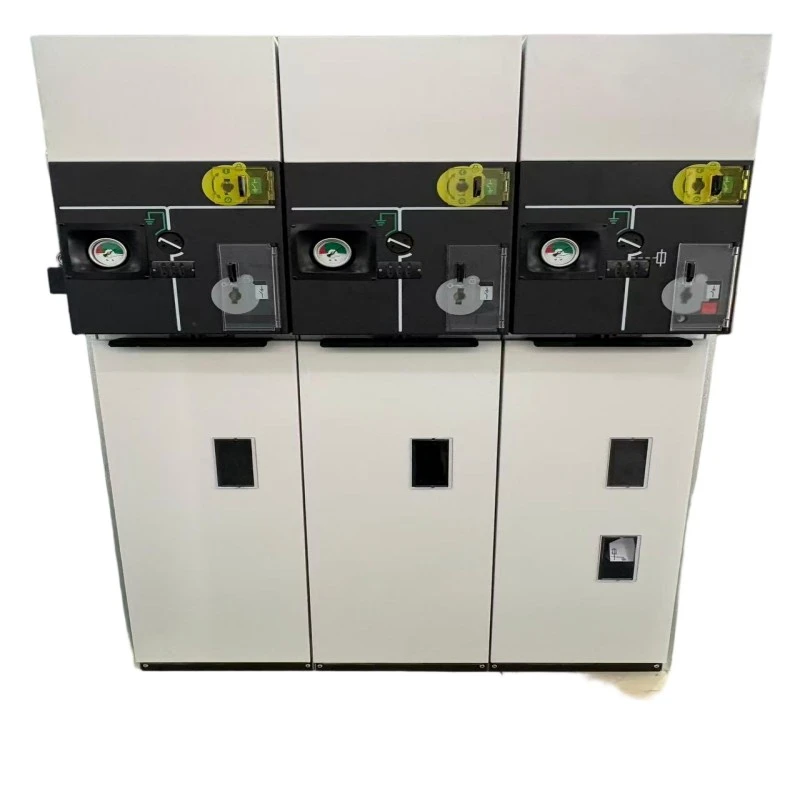

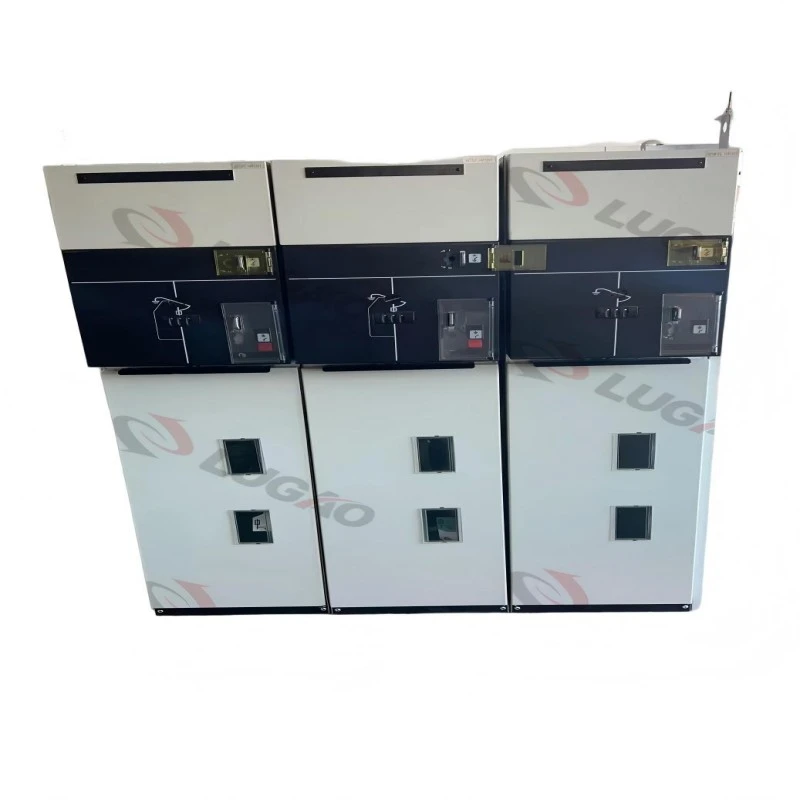

Sistem Interlock Gas Rendah logam RMU tertutup

Logam Sistem Interlock Gas Rendah disertakan RMU (Unit Utama Lingkaran) ialah alat suis teruji jenis yang dipasang di kilang yang direka untuk rangkaian pengedaran voltan sederhana (sehingga 24kV). Ia menggabungkan teknologi gas terlindung SF6 atau bebas SF6 dengan sistem interlock tekanan gas rendah mekanikal dan elektrik.

Apa yang dilakukannya:

RMU menyambung, mengasingkan dan melindungi transformer dan litar kabel dalam rangkaian gelang dengan selamat. "Sistem Interlock Gas Rendah" secara automatik menghalang operasi (menutup atau membumikan) apabila tekanan gas dalaman jatuh di bawah ambang selamat - menghapuskan risiko arka dalaman kerana kekuatan dielektrik yang tidak mencukupi. Pembinaan tertutup logam memberikan perlindungan fizikal yang teguh dan perisai elektromagnet.

Fungsi utama:

● Membuat/memecahkan beban

● Operasi suis bumi dengan saling kunci

● Perlindungan arus kerosakan (dengan fius atau geganti)

● Penggera tekanan gas rendah dan kunci keluar

● Pengasingan yang boleh dilihat di bawah kepungan logam

Setiap logam Sistem Interlock Gas Rendah yang disertakan RMU daripada Lugao Power mematuhi piawaian IEC 62271-200 dan GB/T 3906, memastikan penyepaduan yang lancar ke dalam grid pintar.

Parameter Produk (Spesifikasi)

Ciri Produk Dan Aplikasi

Ciri Teras (dengan Bahagian Soal Jawab)

Ciri 1: Mekanisme Interlocking Tekanan Gas Rendah

Menghalang penutupan atau pembumian apabila ketumpatan gas tidak mencukupi.

Kunci mekanikal + maklum balas kenalan tambahan kepada RTU.

Ciri 2: Tertutup Logam, Tangki Tertutup Penuh

Tangki keluli tahan karat dengan kimpalan laser.

Tiada bahagian hidup terdedah luaran.

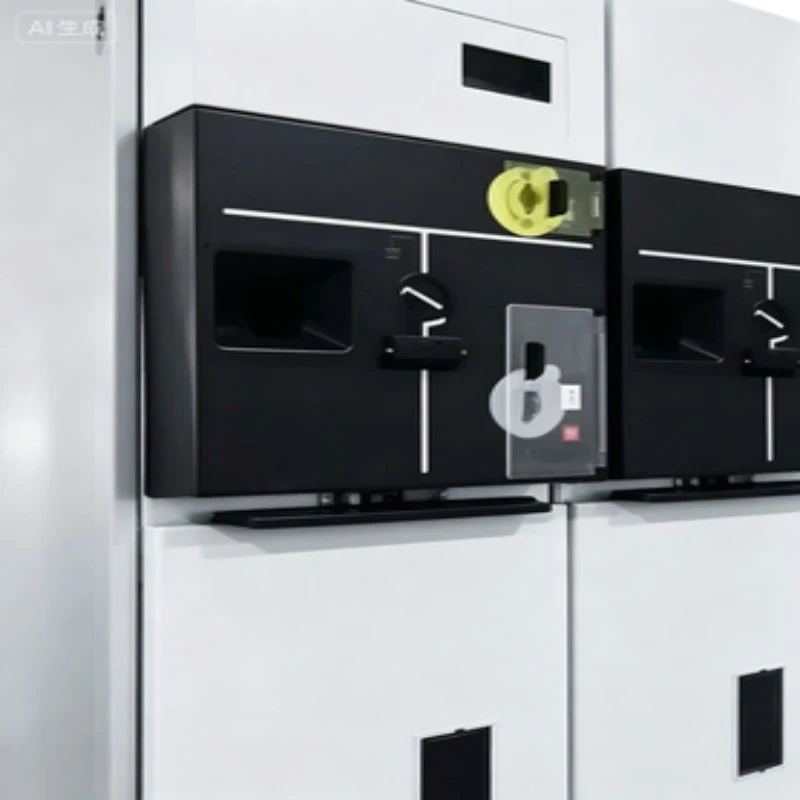

Ciri 3: Saling Kunci Mekanikal/Elektrik Bersepadu

●Suis beban – suis bumi – rantai interlock penutup hadapan.

Peruntukan kunci dan gembok.

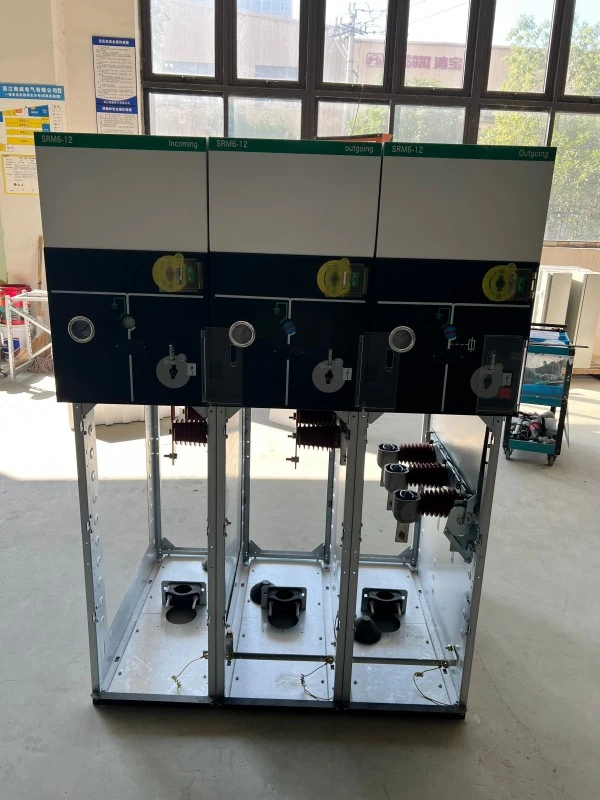

Ciri 4: Reka Bentuk Padat & Modular

Lebar serendah 375mm seunit.

Boleh dikembangkan pada kedua-dua belah pihak.

Ciri 5: Sistem Gas Mesra Penyelenggaraan

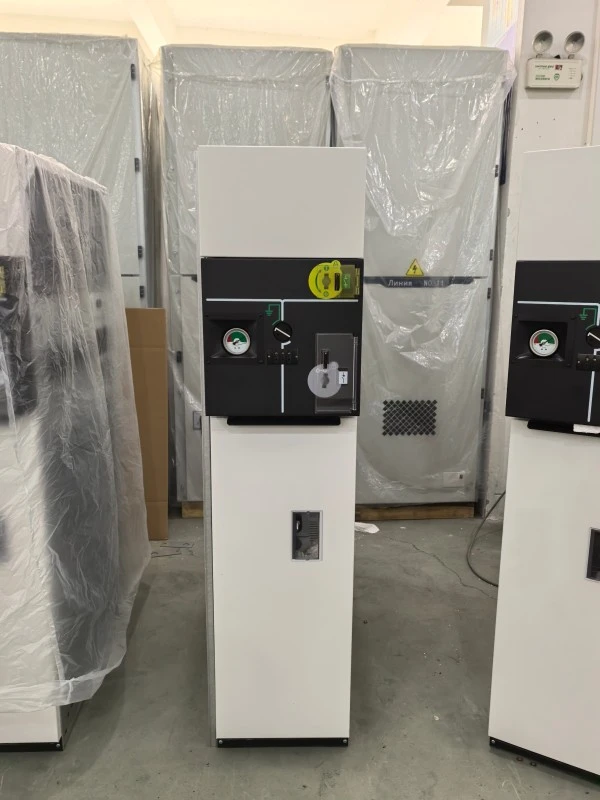

Injap pengedap sendiri; tolok tekanan gas dengan zon tekanan rendah ditandakan dengan warna merah.

Aplikasi

1. Rangkaian pengedaran sekunder (kompleks kediaman & komersial)

2. Stesen pengumpulan tenaga angin/solar (kebolehsuaian alam sekitar)

3. Bilik suis hab pengecasan EV

4. Penyumpan sandaran pusat data

5. Rangkaian cincin kilang industri

Soal Jawab --- Ciri Produk Deep Dive

S1: Adakah interlock gas rendah menjejaskan kelajuan operasi biasa?

J: Tidak. Di bawah tekanan biasa, interlock adalah telus. Hanya apabila kebocoran gas (cth., disebabkan oleh penuaan pengedap) barulah kunci terlibat---biasanya selepas 10+ tahun. Ia menambah kelewatan sifar semasa penukaran rutin.

S2: Apakah selang masa isi semula gas biasa?

J: Untuk versi SF6, >20 tahun dalam keadaan biasa. Interlock gas rendah akan mencetuskan penggera jauh sebelum tahap kritikal, membolehkan penyelenggaraan yang dirancang.

S3: Adakah logam Sistem Interlock Gas Rendah yang disertakan RMU sesuai untuk automasi grid pintar?

A: Sudah tentu. Setiap unit menyediakan sesentuh tambahan untuk penggera gas rendah, status kunci keluar dan kedudukan suis---serasi dengan IEC 61850 melalui RTU.

Butiran Pengeluaran

Proses Pengilangan

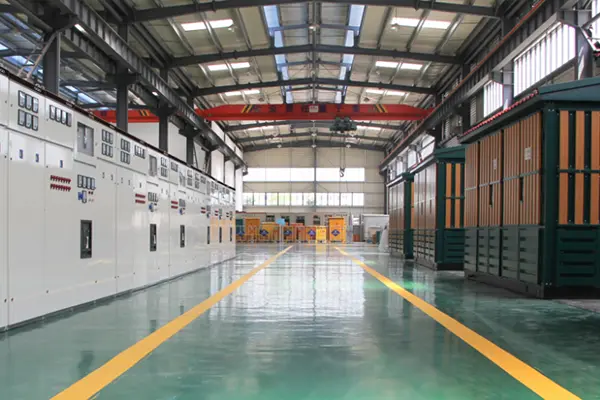

●Lugao Power Co., Ltd. menghasilkan setiap logam Sistem Interlock Gas Rendah yang disertakanRMUdalam bilik bersih Kelas 100,000 untuk mengisi gas. Langkah pengeluaran utama:

1. Pemotongan laser tangki & kimpalan robotik---ujian kebocoran helium (<1×10⁻⁶ mbar·L/s).

2. Pengeringan vakum & penyahgas---kandungan lembapan ≤10ppm.

3. Pemasangan saling kunci mekanikal---ujian ketahanan kitaran 5000.

4. Penentukuran interlock gas rendah---menggunakan suis tekanan ketepatan dan mekanisme cam.

5. Ujian elektrik akhir --- tahan frekuensi kuasa (42kV/1min untuk unit 12kV).

6. Nombor siri unik --- boleh dikesan kepada sijil bahan mentah.

Kawalan Kualiti

Setiap RMU menjalani 100% ujian penerimaan kilang (FAT) setiap IEC.

●fungsi interlock gas ow disahkan pada tiga titik tekanan: normal, penggera, kunci keluar.

Pengukuran pelepasan separa <5pC pada 1.2Ur.

Pensijilan & Jaminan Kualiti

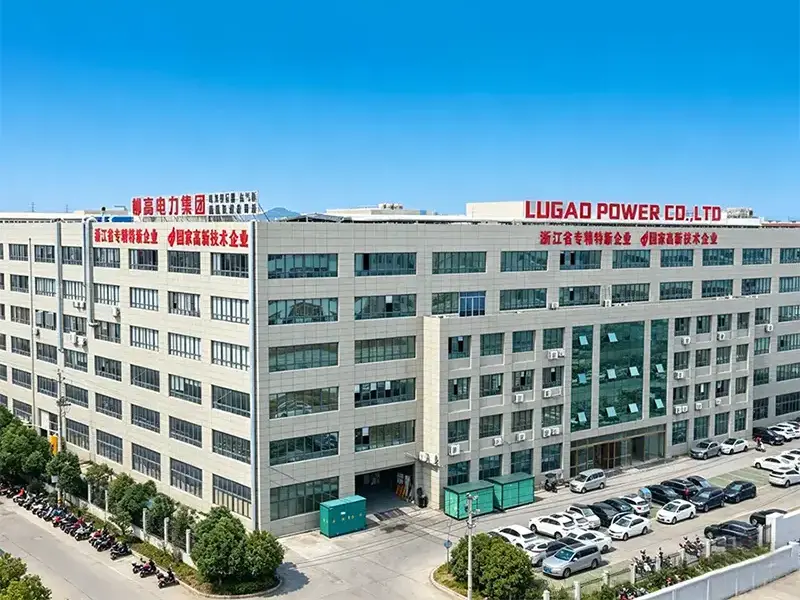

Mengapa Memilih Lugao Power Co., Ltd.?

● 15+ tahun dalam alat suis voltan sederhana.

● Sokongan kitaran hayat – alat ganti dijamin selama 10 tahun.

● Kejuruteraan tersuai – tambah pemantauan gas rendah jauh, pemanas atau CT.

"Apabila anda membeli logam Sistem Interlock Gas Rendah yang disertakan RMU daripada Lugao, anda bukan sahaja mendapat produk, tetapi rakan kongsi dalam keselamatan rangkaian."

Pembungkusan & Penghantaran

Pembungkusan

1. RMU Individu: Dimeterai dalam beg PE anti-statik + bahan pengering.

2. Kusyen: 30mm EPE buih di dalam peti kayu.

3. Peti luar: Papan lapis yang dirawat haba (mematuhi ISPM-15 untuk eksport).

4. Penandaan: Rapuh, pusat graviti, label berisi gas, amaran saling kunci.

Penghantaran

1. Pelabuhan: Shanghai / Ningbo.

2. Masa utama: 25 hari bekerja untuk unit 630A standard (pesanan sampel 15 hari).

3. Dokumen penghantaran: Senarai pembungkusan, invois komersial, bil muatan, laporan ujian, sijil penentukuran saling kunci.

Nota pengangkutan gas

SF6 atau unit yang diisi eko-gas dihantar sebagai "barangan tidak berbahaya" di bawah UN 3166 (jentera dengan gas). Semua injap dimeterai dan dilindungi.

Soalan Lazim

S1: Apakah tempoh waranti untuk logam Sistem Interlock Gas Rendah yang disertakan RMU?

A: Lugao Power menyediakan 12 bulan dari tarikh pentauliahan atau 18 bulan dari penghantaran (yang mana lebih awal). Mekanisme interlock gas rendah dilindungi selama 5 tahun.

S2: Bolehkah interlock gas rendah dipintas dalam keadaan kecemasan?

A: Tidak mengikut reka bentuk. Pintasan akan mengalahkan keselamatan. Sebaliknya, kami menyediakan kit isi semula gas sementara untuk memulihkan tekanan dalam masa 30 minit. Sentiasa ikut lockout-tagout.

S3: Adakah anda menyediakan latihan pemasangan?

A: Ya. Kami menawarkan panduan video jauh secara percuma, dan latihan di tapak untuk pesanan melebihi 10 unit.

S4: Bagaimanakah cara saya mengesahkan fungsi interlock gas rendah sebelum pemasangan?

A: Gunakan port ujian pada monitor ketumpatan gas. Lepaskan gas secara perlahan – pada ambang penggera (0.03MPa) anda akan mendengar geganti penggera; pada ambang kunci keluar (0.02MPa) aci operasi suis terhalang secara mekanikal. Ini ditunjukkan dalam video kilang kami.

S5: Adakah RMU ini serasi dengan gas bebas SF6?

A: Ya. Lugao Power menawarkan logam Sistem Interlock Gas Rendah RMU dengan campuran N2/SF6 (70%/30%) atau gas berasaskan C4-FN. （Medium gas dan ambang interlock dikonfigurasikan mengikut sistem penebat yang dipilih.）Ambang tekanan interlock dikira semula untuk setiap jenis gas.
