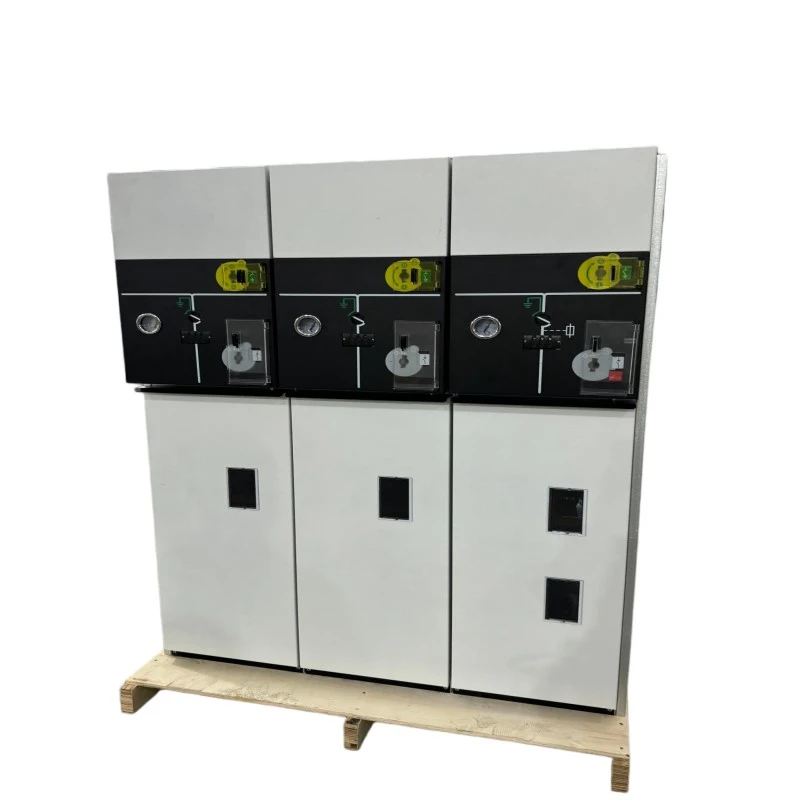

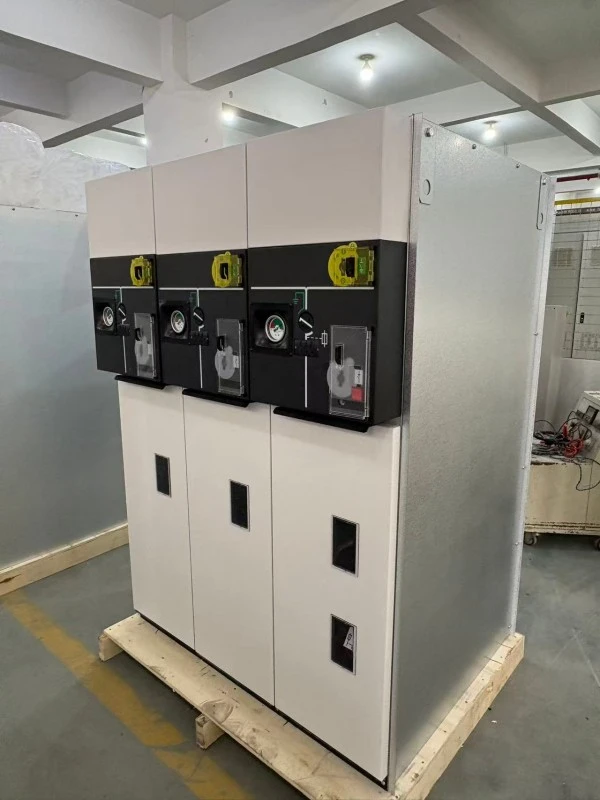

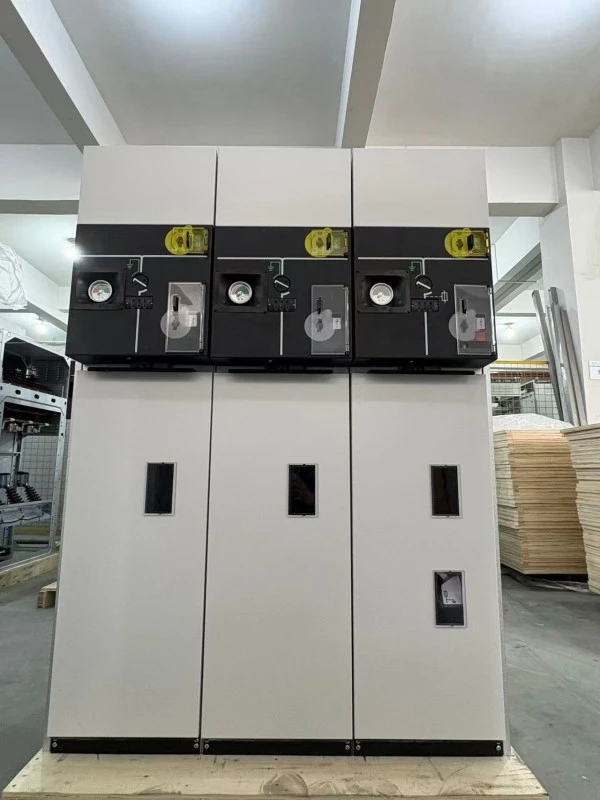

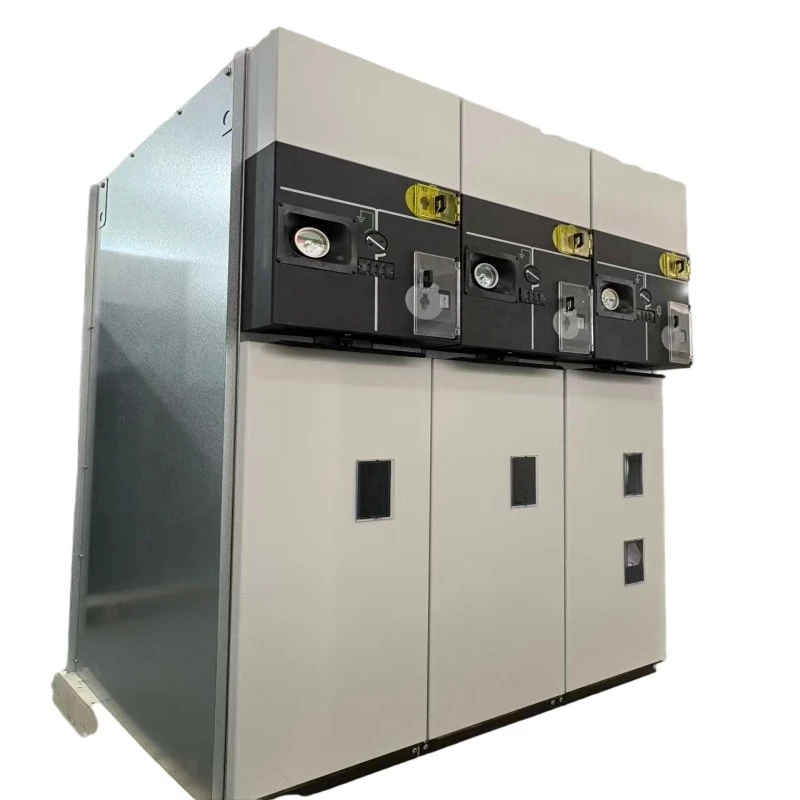

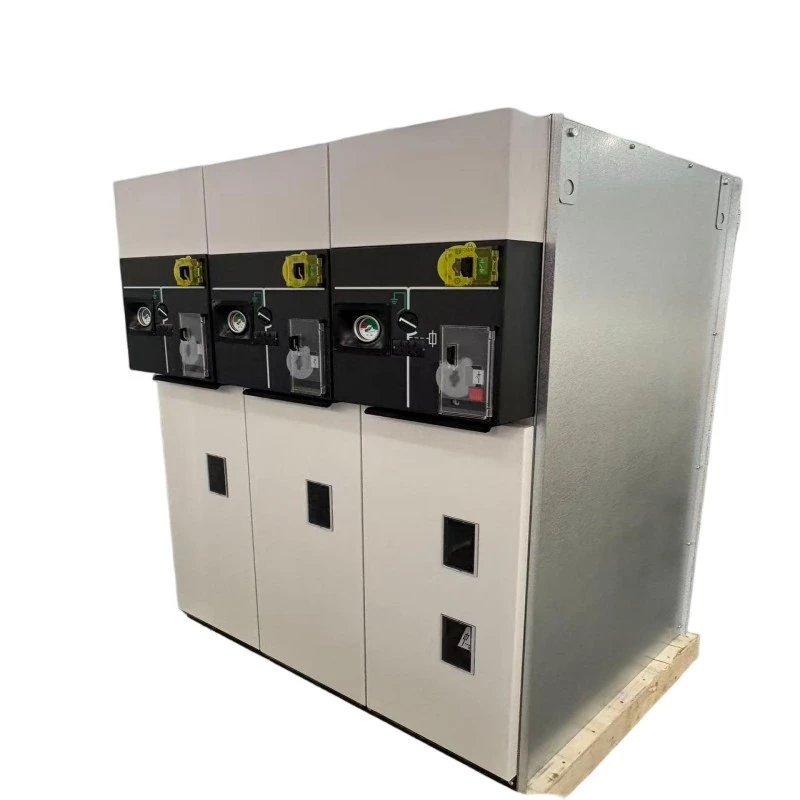

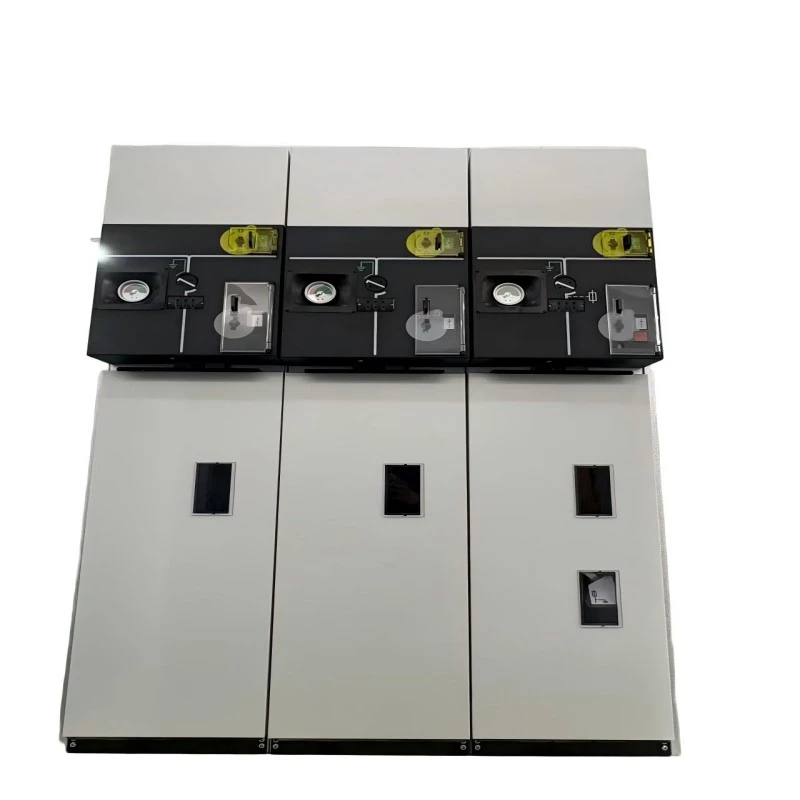

Unit Utama Gelang Tertutup Bertebat Udara HXGN

"H" — kepungan jenis kotak,

"X" — rangkaian cincin,

"G" — berpenebat udara,

"N" - dalam

HXGN Gelang Tertebat Udara Unit Utama Alat suis tertutup logam direka untuk sistem pengedaran utama dan jejari gelang 6kV–24kV. Tidak sepertiberpenebat SF6RMU, unit ini menggunakan udara sebagai medium dielektrik utama, dengan semua bahagian hidup dimasukkan ke dalam kabinet logam yang dimeterai dan dilindungi habuk.

Apa yang ia lakukan?

1. Menyambung dan mengasingkan gelung kuasa dalam pengagihan sekunder

2. Melindungi pengubah pengagihan melalui suis pemutus beban dan gabungan fius

3. Menyediakan jurang pengasingan yang boleh dilihat untuk penyelenggaraan yang selamat

4. Berfungsi sebagai alternatif yang menjimatkan kepada suis bertebat gas

Unit Utama Cincin Tertutup Udara HXGN digunakan secara meluas dalam aplikasi di managas SF6dihadkan, di mana pemutusan sambungan yang kerap kelihatan diperlukan, atau apabila kekangan belanjawan memihak kepada teknologi mudah yang terbukti tanpa menjejaskan keselamatan.

Penerangan Produk

Unit Utama Cincin Tertebat Udara HXGN kami ialah unit utama gelang penebat udara generasi seterusnya yang direka untuk pemasangan dalaman di pencawang, loji perindustrian, bangunan komersial dan rangkaian pengagihan kuasa luar bandar. Voltan berkadar berjulat dari 6kV hingga 24kV, dengan arus berkadar 630A untuk bar bas utama dan 125A untuk litar pengubah yang dilindungi fius.

Ciri teknikal teras:

1. Penebat udara dengan jarak fasa yang dioptimumkan dan halangan bertebat

2. Reka bentuk kepungan tertutup (IP3X atau IP4X) menghalang habuk dan kemasukan tikus

3. Suis pemutus beban tiga kedudukan (tertutup / terbuka / dibumikan) dengan putus yang boleh dilihat

4. Perlindungan fius mengehadkan arus bersepadu untuk transformer (sehingga 125A)

5. Modul pemutus litar vakum pilihan untuk perlindungan penyuap

6. Saling kunci mekanikal menghalang operasi yang salah

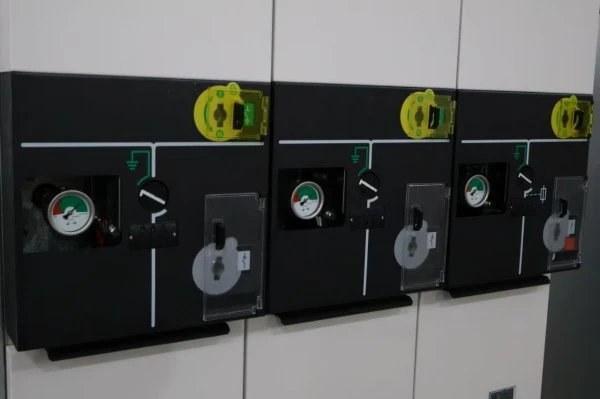

7. Panel hadapan meniru bas dengan petunjuk kedudukan yang jelas

Unit Utama Cincin Tertutup Bertebat Udara HXGN menawarkan reka bentuk yang telus dan mudah diperiksa--- pengendali boleh mengesahkan secara visual kedudukan terbuka suis beban, ciri yang sangat bernilai semasa penyelenggaraan dan prosedur sekat keluar/tagout. Tiada peralatan pengendalian gas khas diperlukan untuk pemasangan atau penyahtauliahan.

Parameter Produk (Spesifikasi)

Ciri Produk Dan Aplikasi

Ciri-ciri Utama

● Bebas SF6 dan mesra alam --- Hanya menggunakan udara sebagai medium penebat, tiada pelepasan gas rumah hijau.

● Pecah yang boleh dilihat---Suis pemutus beban menyediakan jurang pengasing yang boleh dilihat dengan jelas, memudahkan prosedur keselamatan.

● Dimeterai terhadap habuk dan tikus --- Enclosure memenuhi IP3X atau IP4X, menghalang punca biasa kegagalan suis terlindung udara.

● Jejak padat---Lebar unit biasanya 500---600mm, sesuai untuk pencawang dalaman yang terhad ruang.

● Kos efektif---Pelaburan awal yang lebih rendah berbanding SF6 atau RMU bertebat pepejal.

● Penyelenggaraan mudah---Tiada pemantauan tekanan gas atau pengisian semula diperlukan; hanya pemeriksaan visual dan pembersihan sentuhan.

● Keselamatan saling kunci---Saling mekanikal menghalang penutupan suis bumi semasa suis beban ditutup.

Senario Aplikasi

● Grid kuasa luar bandar dan perbandaran

● Kemudahan industri --- Kilang, tapak perlombongan, loji simen (dengan perlindungan habuk)

● Bangunan komersial---Pusat beli-belah, kompleks pejabat, hotel

● Pencawang kecil hingga sederhana---nod pengedaran 6kV-24kV

● Tenaga boleh diperbaharui---Hidro kecil, biojisim dan suria teragih (pemasangan dalaman)

● Projek retrofit---Menggantikan suis terlindung udara yang lapuk dengan unit tertutup moden

Soal Jawab

S1: Bagaimanakah prestasi Unit Utama Gelang Tertutup Bertebat Udara HXGN dalam persekitaran berdebu seperti loji simen atau silo bijirin?

A: Cemerlang. Unit Utama Cincin Tertutup Bertebat Udara HXGN menampilkan kepungan tertutup sepenuhnya yang diberi nilai IP3X sebagai standard (IP4X pilihan), bermakna tiada zarah habuk yang lebih besar daripada 2.5mm atau 1mm boleh masuk. Ini menghalang pengesanan dan lampiran kilat yang biasa dilihat dalam suis penebat udara jenis terbuka. Kami mengesyorkan versi IP4X untuk kawasan berdebu berat, bersama-sama dengan pembersihan kabinet luaran secara berkala.

S2: Adakah penebat udara boleh dipercayai di kawasan pantai dengan kelembapan tinggi?

A: Ya, dengan reka bentuk yang betul. Unit Utama Cincin Tertutup Bertebat Udara HXGN kami menggunakan halangan bertebat hidrofobik dan jarak rayapan dilanjutkan kepada 240mm (untuk 12kV) dan 360mm (untuk 24kV). Selain itu, kandang tertutup menghalang peredaran udara lembap, dan pemanas anti-kondensasi pilihan boleh dipasang di dalam petak kabel. Kami telah berjaya menempatkan ratusan unit di wilayah pantai selatan dengan kelembapan tahunan 90%+.

S3: Bagaimanakah produk ini dibandingkan dengan RMU berpenebat SF6?

J: SF6 RMU lebih padat dan tertutup sepenuhnya tetapi memerlukan pengendalian gas dan mempunyai kos pendahuluan yang lebih tinggi. Unit Utama Cincin Tertutup Bertebat Udara HXGN lebih besar tetapi menawarkan:

● Harga pembelian awal yang lebih rendah (Secara amnya menawarkan pelaburan permulaan yang lebih rendah daripada penyelesaian bertebat SF6 yang setanding, bergantung pada konfigurasi dan keperluan projek.)

● Tiada kebimbangan kebocoran gas

● Pemutusan sambungan yang boleh dilihat untuk penyelenggaraan yang lebih selamat

● Penyahtauliahan dan pelupusan yang lebih mudah

Bagi pelanggan yang mengutamakan kos kitaran hayat yang rendah dan kesan alam sekitar tanpa kekangan ruang yang melampau, HXGN ialah pilihan yang ideal.

S4: Apakah fius yang serasi dengan RMU HXGN anda?

J: Petak fius kami menerima fius pengehad arus voltan tinggi standard DIN 43625 atau BS 2692. Kami boleh membekalkan fius yang dipadankan dengan keperluan perlindungan pengubah anda (biasanya 6.3A hingga 125A). Operasi pin penekan fius disambungkan secara mekanikal kepada suis tiga kedudukan untuk perlindungan kerosakan fasa tunggal.

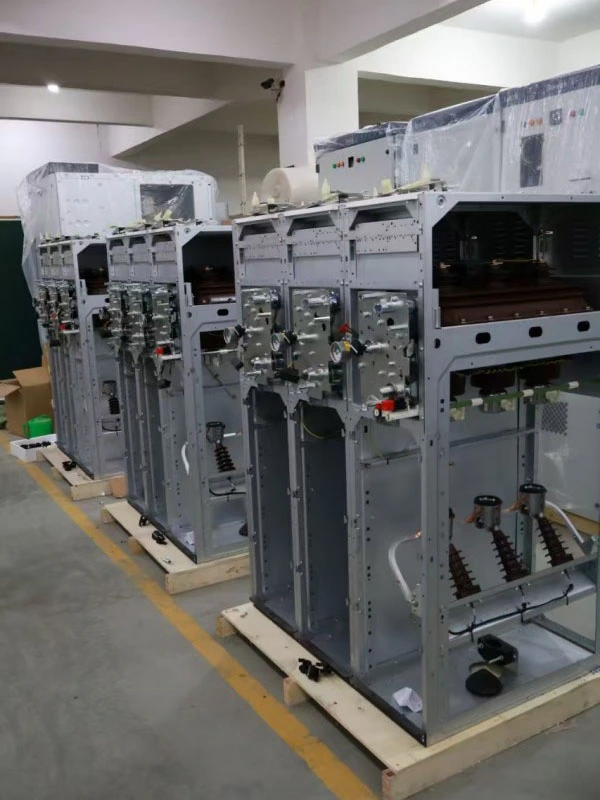

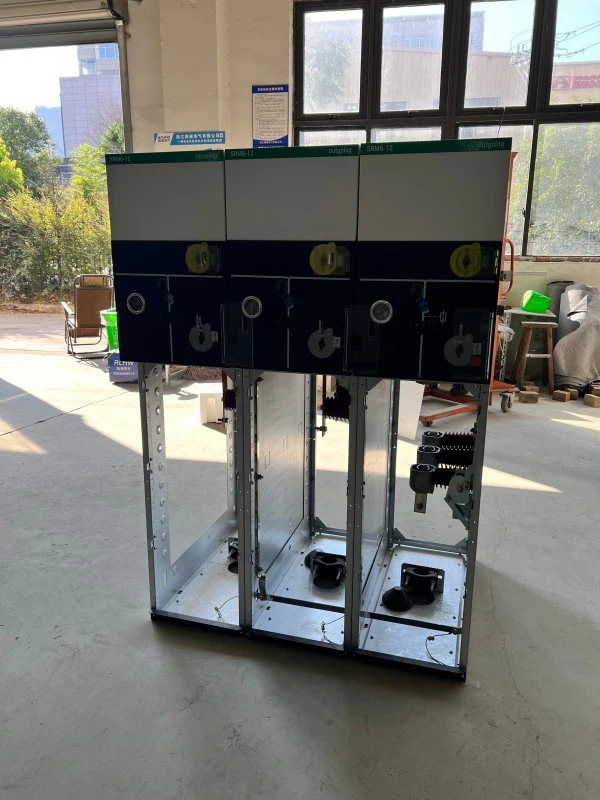

Butiran Pengeluaran

Penutup dan Pengedap

Unit Utama Cincin Tertutup Bertebat Udara HXGN menampilkan keluli gulung sejuk setebal 2.0mm atau penutup keluli tahan karat pilihan, disiapkan dengan salutan serbuk elektrostatik (ketebalan minimum 80μm, RAL 7035 kelabu muda). Salutan melepasi ujian semburan garam 500 jam. Pengedap dicapai melalui gasket busa poliuretana pada semua pintu dan panel, memastikan perlindungan IP3X. Petak kabel dimeterai secara berasingan daripada petak suis utama untuk mengelakkan perambatan arka.

Reka Bentuk Suis Pemutus Beban

Suis pemutus beban tiga kedudukan ialah jenis bilah berputar dengan sesentuh bersalut perak pembersihan sendiri. Ruang pemadam arka menggunakan prinsip hembusan magnet yang digabungkan dengan pelongsor arka bertebat, membolehkan gangguan sehingga 630A arus beban dan membuat/memecahkan arus pengecasan kabel (sehingga 10A). Suis mempunyai dua kedudukan putus yang boleh dilihat (terbuka dan dibumikan) dan satu kedudukan tertutup — semuanya ditunjukkan dengan jelas pada panel mimik hadapan.

Unit Gabungan Fius

Untuk perlindungan pengubah, Unit Utama Cincin Tertutup Bertebat Udara HXGN kami menyepadukan petak fius dengan mekanisme perjalanan yang dikendalikan penyerang. Apabila fius satu fasa beroperasi, penyerang secara mekanikal mencetuskan suis pemutus beban untuk membuka ketiga-tiga fasa, menghalang operasi satu fasa. Petak fius disambungkan dengan suis pembumian — petak hanya boleh dibuka apabila suis beban dibuka dan suis bumi ditutup.

Sistem Penebat

Semua bar bas dan sambungan diasingkan dengan tiub pengecutan haba (jenis dipertingkatkan rayapan) atau salutan serbuk epoksi. Penghalang fasa diperbuat daripada DMC (sebatian acuan doh) atau SMC (sebatian acuan lembaran) dengan rintangan arka bertaraf Kelas 1 mengikut IEC 60243. Kelegaan udara minimum ialah:

● 12kV: 125mm antara fasa, 100mm ke bumi

● 24kV: 220mm antara fasa, 180mm ke bumi

Kualiti dan Jaminan Pengujian

Setiap Unit Utama Cincin Tertutup Udara HXGN menjalani ujian rutin sebelum penghantaran:

● Pengukuran rintangan litar utama (mikro-ohmmeter)

● Voltan tahan frekuensi kuasa (42kV/1min untuk 12kV, 65kV/1min untuk 24kV)

● Ujian tahan voltan teraruh

● Ujian operasi mekanikal (200 kitaran untuk setiap suis)

● Ujian penebat litar tambahan (2kV/1min)

● Pengesahan perlindungan kandang (ujian probe IP3X atau IP4X)

● Pengukuran nyahcas separa (<20pC pada voltan terkadar 1.5×)

Komitmen Perkhidmatan Selepas Jualan

Tempoh waranti: 12 bulan dari tarikh penghantaran (dilanjutkan kepada 24 atau 36 bulan dengan kontrak perkhidmatan berbayar)

Sokongan teknikal: Perundingan teknikal percuma seumur hidup; maklum balas dalam masa 1 jam selepas pemberitahuan
