Pengubah Jenis Kering Dipasang Pad Penggulungan Tembaga

Apakah Peralatan Ini?

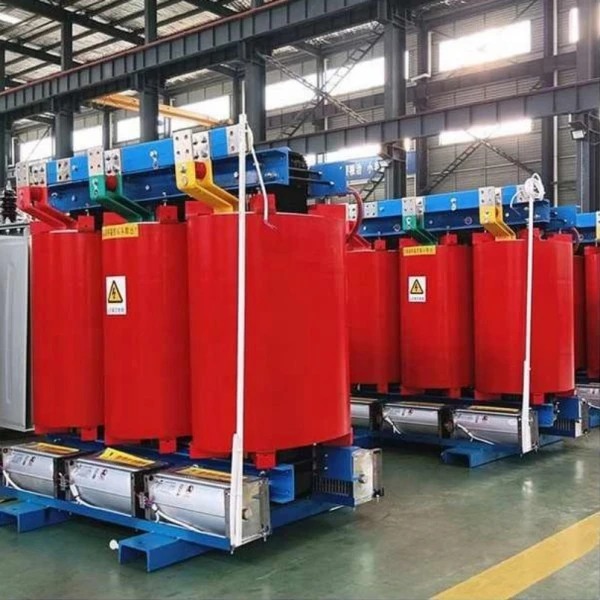

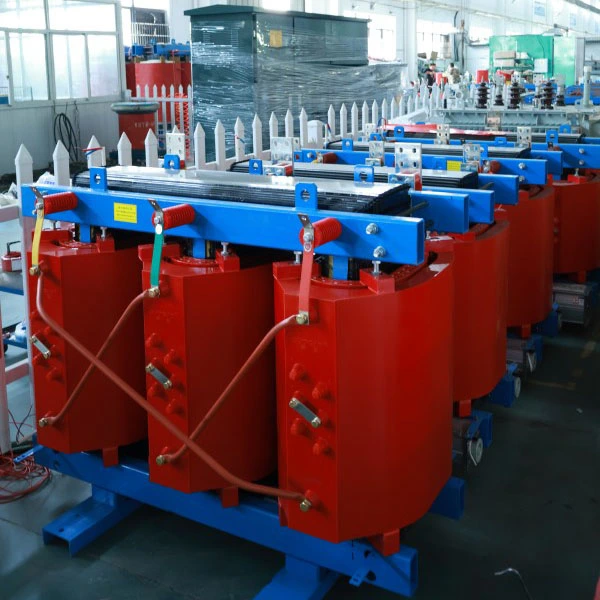

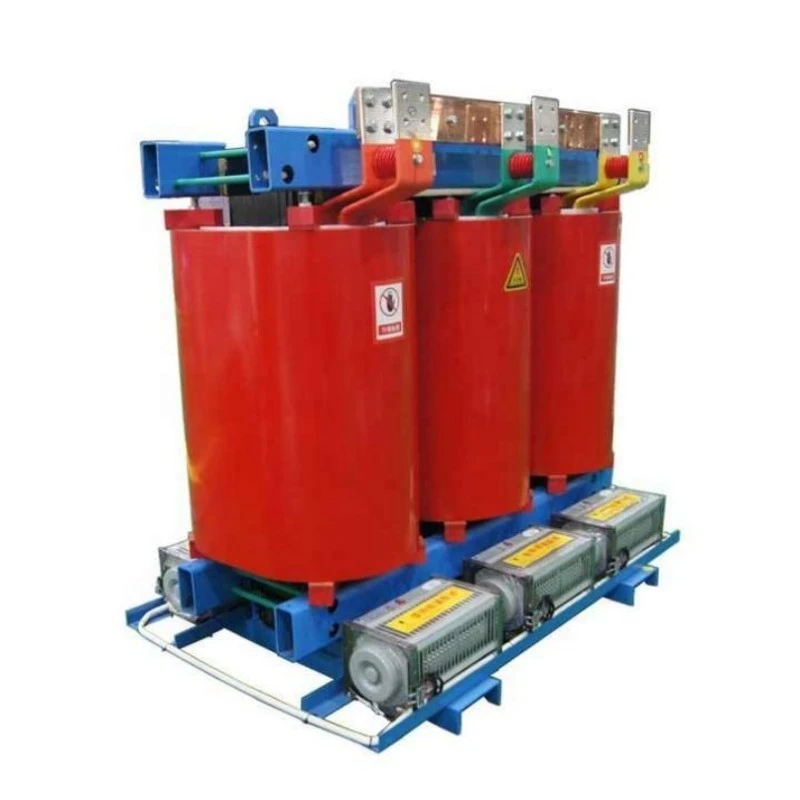

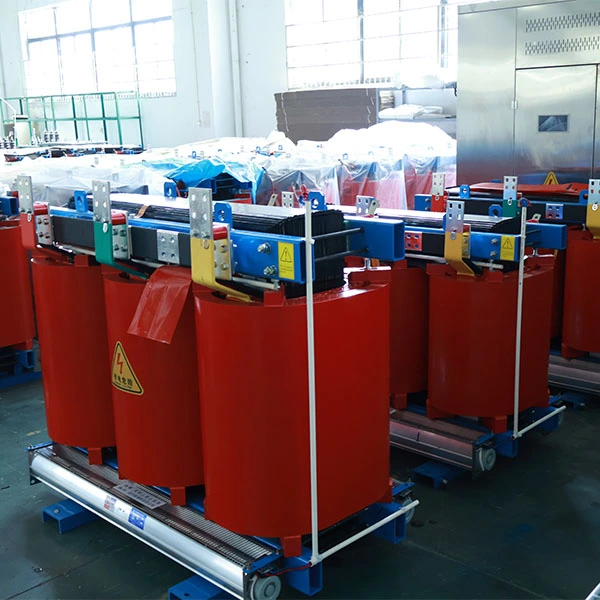

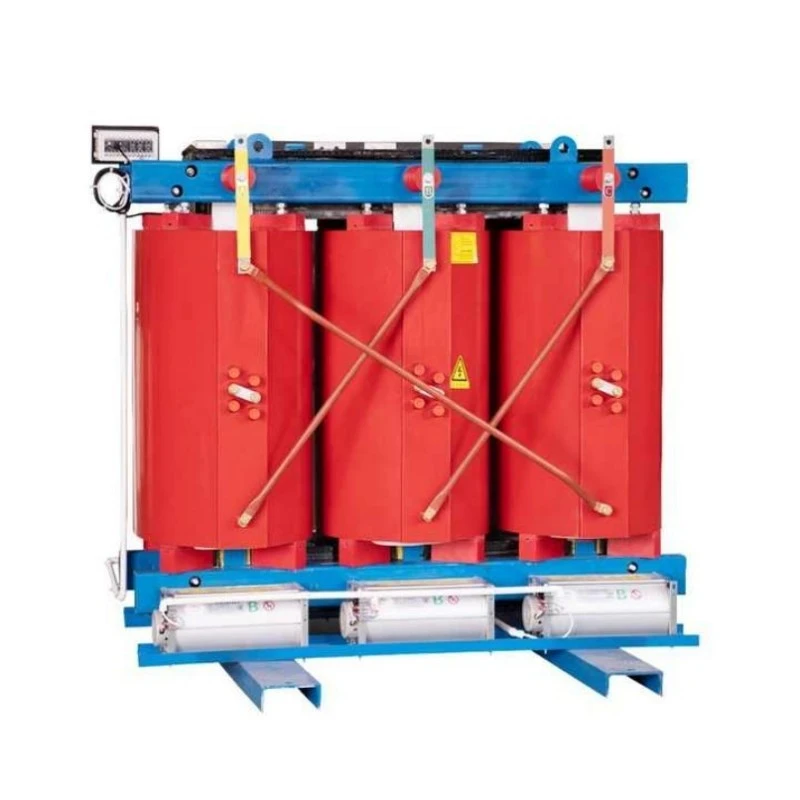

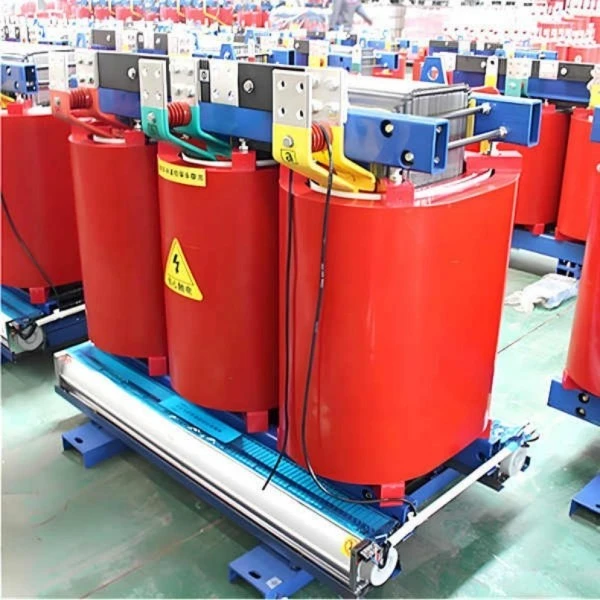

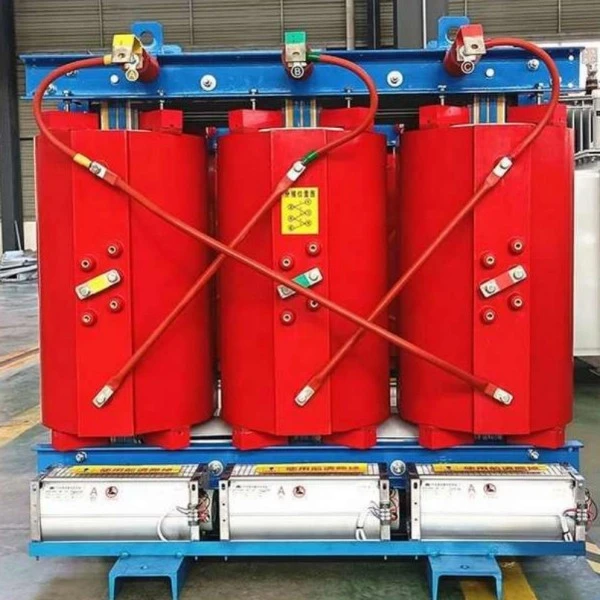

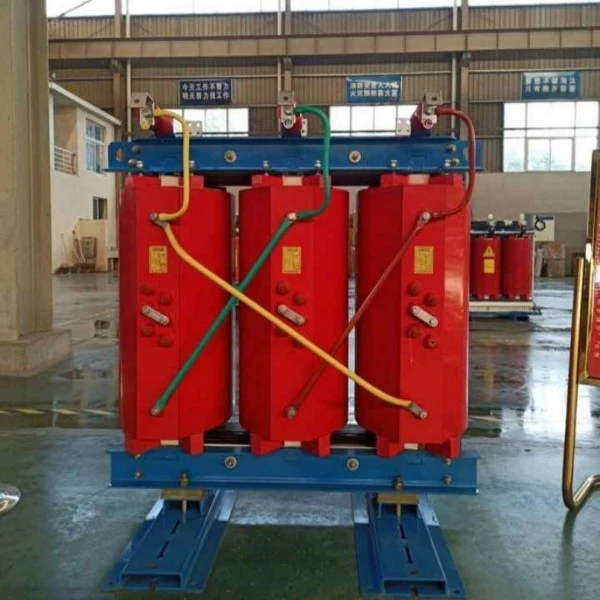

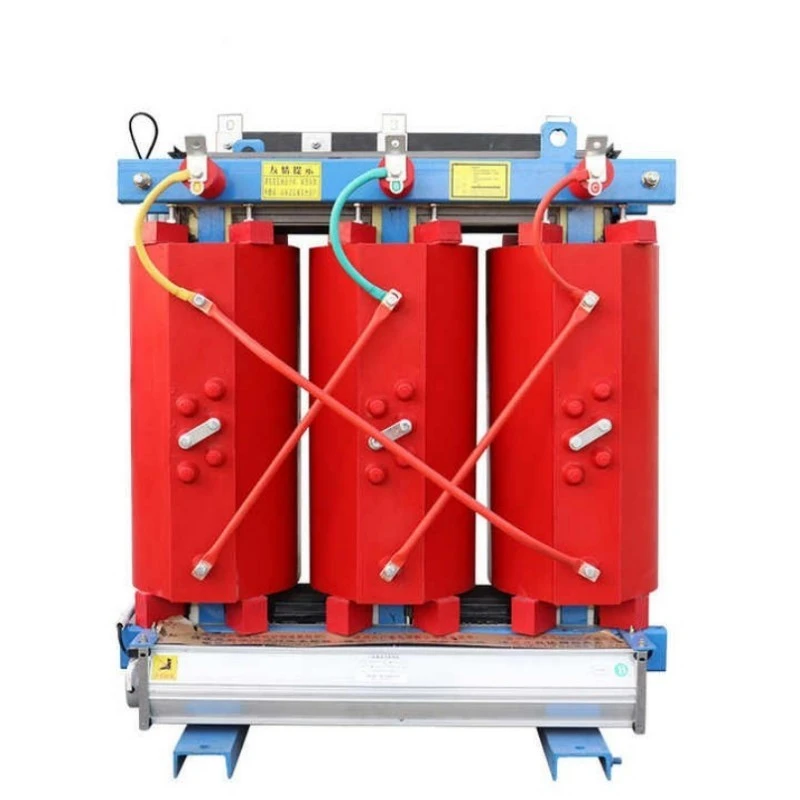

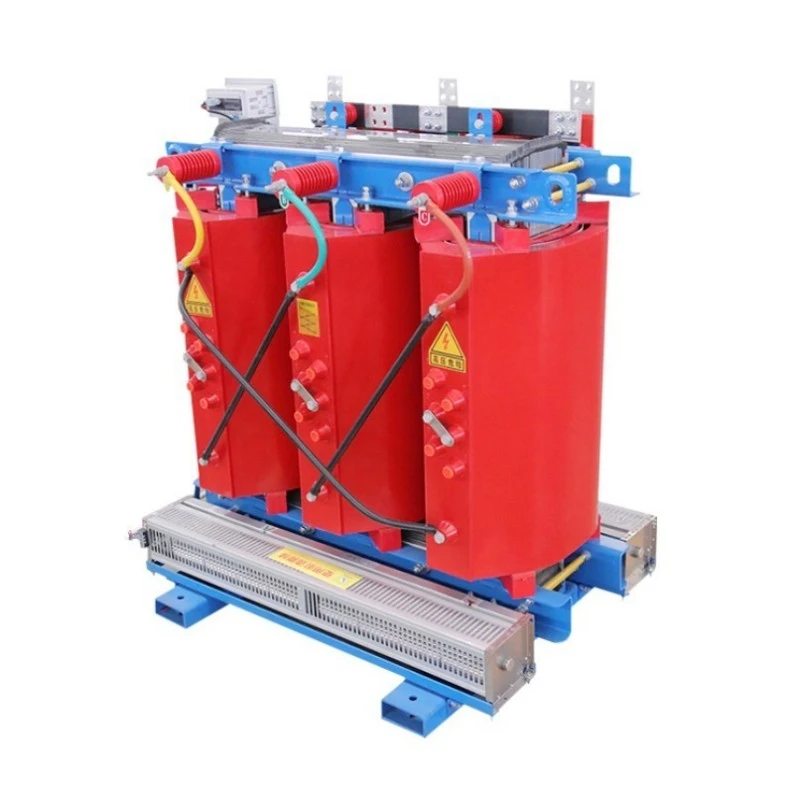

Pengubah Jenis Kering Dipasang Pad Penggulungan Tembaga ialah pengubah jenis kering resin tuang tiga fasa yang direka khusus untuk pemasangan luar yang dipasang pada pad. Ia menurunkan voltan sederhana (biasanya 10kV–35kV) kepada voltan rendah (400V/380V) untuk pengagihan selamat kepada komuniti kediaman, pusat komersial, taman perindustrian dan projek tenaga boleh diperbaharui.

Tidak seperti tradisionalpengubah terendam minyak, produk ini tidak menggunakan minyak penebat. Sebaliknya, ia menggunakan penebat pepejal resin epoksi yang digabungkan dengan penyejukan udara semula jadi atau paksa. Penggulungan dibuat sepenuhnya daripada tembaga kekonduksian tinggi, memastikan kehilangan rintangan yang lebih rendah, kapasiti beban lampau yang lebih baik dan hayat perkhidmatan yang lebih lama. Kepungan yang dipasang pada pad membolehkan pemasangan terus di aras tanah tanpa memerlukan bangunan pencawang yang berasingan, dengan ketara menjimatkan kos pembinaan awam dan ruang.

Penerangan Produk

Pengubah Jenis Kering Dipasang Pad Penggulungan Tembaga Lugao direka bentuk untuk kebolehpercayaan, kecekapan dan keselamatan dalam rangkaian pengedaran luar. Dinilai daripada 50kVA hingga 2500kVA, dengan voltan standard 10kV/0.4kV (boleh disesuaikan kepada 6kV, 20kV atau 35kV), pengubah ini memenuhi piawaian kecekapan tenaga GB 20052-2020 Tahap 2, dengan beberapa model menghampiri Tahap 1.

Prestasi elektrik utama termasuk kehilangan tanpa beban sehingga 37% lebih rendah daripada transformer jenis kering konvensional, kehilangan beban dikurangkan sehingga 30%, nyahcas separa ≤5pC, dan tahap hingar ≤55dB pada 1 meter. Penggulungan kuprum memastikan kekonduksian terma yang sangat baik dan kekuatan mekanikal, dengan ketara meningkatkan keupayaan tahan litar pintas.

Unit ini ditempatkan dalam kepungan yang tahan cuaca, dipasang pada pad yang boleh dikunci dengan rating IP23 atau lebih tinggi, melindungi daripada hujan, habuk dan vandalisme. Sistem kawalan suhu pintar dengan penderia PT100, kipas auto mula, penggera terlalu panas dan komunikasi RS485 disertakan sebagai standard.

Dengan hayat reka bentuk selama 30 tahun dan keperluan penyelenggaraan yang minimum, Pengubah Jenis Kering Dipasang Pad Penggulungan Tembaga ini adalah pilihan ideal untuk utiliti, kontraktor EPC dan pengurus kemudahan yang mencari penyelesaian pengedaran yang selamat, tahan lama dan penjimatan tenaga.

Parameter Produk (Spesifikasi)

Ciri Produk Dan Aplikasi

Ciri-ciri Utama

Belitan All-Copper – Kerugian rintangan yang lebih rendah, kapasiti beban lampau yang lebih tinggi, dan daya tahan litar pintas yang lebih baik berbanding dengan aluminium.

Kalis Api & Kalis Letupan – Tuangan resin epoksi, pemadam sendiri, tiada risiko kebocoran minyak.

Reka Bentuk Pad-Mounted – Pemasangan aras tanah, tiada bangunan pencawang diperlukan, menjimatkan 40–60% kos kerja awam.

Kerugian Sangat Rendah – Memenuhi kecekapan tenaga Tahap 2 GB, mengurangkan bil elektrik tahunan dengan ketara.

Pemantauan Pintar – Penderia PT100, auto-start kipas, penggera/perjalanan terlalu panas, RS485 ke BAS.

Bunyi Rendah – ≤55dB, sesuai untuk kawasan perumahan dan komersial.

Bebas Penyelenggaraan – Tiada ujian minyak, tiada pengeringan, tiada bahagian bergerak.

S&J: Ciri Produk Dijelaskan

S1: Mengapa memilih Pengubah Jenis Kering Dipasang Pad Penggulungan Tembaga berbanding jenis yang direndam minyak untuk kegunaan luar?

J: Transformer yang direndam minyak menimbulkan risiko kebakaran dan kebocoran, terutamanya di kawasan kediaman atau kawasan sensitif alam sekitar. Pengubah Jenis Kering Dipasang Pad Penggulungan Tembaga tidak menggunakan minyak, jadi tiada risiko merebak atau pencemaran tanah. Selain itu, belitan kuprum memberikan kekonduksian terma dan kekuatan mekanikal yang lebih baik, memastikan operasi yang boleh dipercayai walaupun di bawah beban musim panas puncak. Banyak majlis perbandaran kini mewajibkan pengubah jenis kering untuk pemasangan luar baharu kerana kod kebakaran yang lebih ketat.

S2: Adakah penggulungan kuprum benar-benar berbaloi dengan kos tambahan berbanding aluminium?

A: Sudah tentu. Walaupun kos awal Transformer Jenis Kering Dipasang Pad Penggulungan Tembaga adalah kira-kira 15–20% lebih tinggi daripada unit luka aluminium, jumlah kos kitaran hayat adalah jauh lebih rendah. Kuprum mempunyai kekonduksian 40% lebih tinggi, bermakna kehilangan beban yang lebih rendah dan bil elektrik yang berkurangan. Tembaga juga mempunyai kekuatan tegangan yang lebih tinggi, jadi pengubah lebih baik menahan daya litar pintas. Sepanjang hayat reka bentuk selama 30 tahun, penjimatan tenaga sahaja dengan mudah mewajarkan pelaburan.

S3: Bolehkah pengubah ini mengendalikan kelembapan tinggi dan musim hujan, terutamanya di kawasan selatan?

A: Ya. Pengubah Jenis Kering Dipasang Pad Penggulungan Tembaga kami menggunakan proses tuangan vakum di mana resin epoksi membungkus sepenuhnya belitan kuprum, membentuk lapisan penebat yang tertutup. Teras dan pengapit menjalani rawatan anti-karat. Dengan kepungan IP23, pengubah beroperasi secara normal dalam 100% kelembapan relatif. Tiada pengeringan diperlukan sebelum dimulakan semula selepas penutupan yang berpanjangan.

S4: Apakah yang berlaku jika pengubah terlampau beban semasa puncak musim panas?

J: Di bawah penyejukan semula jadi (AN), ia berjalan secara berterusan pada beban 100%. Dengan penyejukan udara paksa (AF), kapasiti meningkat sebanyak 40–50%. Penggulungan tembaga boleh menahan beban berkadar 150% selama 2 jam. Keupayaan beban lampau ini memastikan kesinambungan kuasa semasa peristiwa kritikal.

S5: Berapa lama waranti, dan apakah yang dilindungi?

A: Waranti standard ialah 12 bulan dari penghantaran, meliputi semua kecacatan pembuatan. Kontrak perkhidmatan berbayar boleh melanjutkan jaminan kepada 36 atau 60 bulan. Sokongan teknikal adalah percuma seumur hidup.

Butiran Pengeluaran

Bahan Teras dan Proses Pembuatan

Teras setiap Pengubah Jenis Kering Dipasang Pad Penggulungan Tembaga dibina menggunakan keluli silikon berorientasikan bijirin gelek sejuk kebolehtelapan tinggi, dengan sambungan pusingan langkah untuk meminimumkan arus tanpa beban dan kehilangan sesat. Teras dicukur ketepatan dan disusun secara automatik untuk memastikan laluan magnet seragam.

Struktur Penggulungan – Semua Tembaga

Kedua-dua belitan voltan tinggi dan voltan rendah menggunakan konduktor kuprum bebas oksigen. Penggulungan voltan rendah menggunakan konfigurasi penggulungan kerajang dengan penebat antara lapisan seragam, dengan ketara meningkatkan keupayaan tahan litar pintas. Kekonduksian terma unggul kuprum juga membantu menghilangkan haba dengan lebih berkesan, mengurangkan suhu titik panas.

Sistem Penebat – Tuangan Vakum Resin Epoksi

Penggulungan dibuang di bawah vakum dengan resin epoksi gred tinggi, menghapuskan lompang dan memastikan nyahcas separa ≤5pC. Sistem penebat pepejal ini adalah kalis api, kalis lembapan, dan stabil dari segi kimia. Tiada minyak penebat digunakan, menjadikan pengubah selamat untuk pemasangan pad dalaman dan luaran.

Reka Bentuk Kepungan dan Pad-Mounted

Thepengubahditempatkan di dalam kepungan keluli boleh dikunci tugas berat dengan salutan serbuk tahan cuaca. Perlindungan standard ialah IP23 (tahan hujan dan habuk), dengan IP34 atau IP54 pilihan untuk persekitaran yang keras. Pangkalan direka untuk pemasangan terus pada pad konkrit, dengan kemasukan kabel dari bawah. Beg angkat dan terminal pembumian adalah standard.

Kualiti dan Jaminan Pengujian

Setiap Pengubah Jenis Kering Dipasang Pad Penggulungan Tembaga menjalani ujian jenis komprehensif dan ujian rutin sebelum penghantaran, termasuk:

1. Ujian kehilangan tanpa beban dan kehilangan beban

2. Ujian galangan litar pintas

3. Ujian tahan lebihan voltan teraruh

4. Pengukuran pelepasan separa (≤5pC)

5. Ujian impuls kilat

6. Ujian kenaikan suhu

7. Semua penunjuk prestasi utama melebihi keperluan GB dan IEC.

Pensijilan

1. Sistem Pengurusan Kualiti ISO 9001:2015

2. CE diperakui

3. Taip laporan ujian daripada makmal bebas
