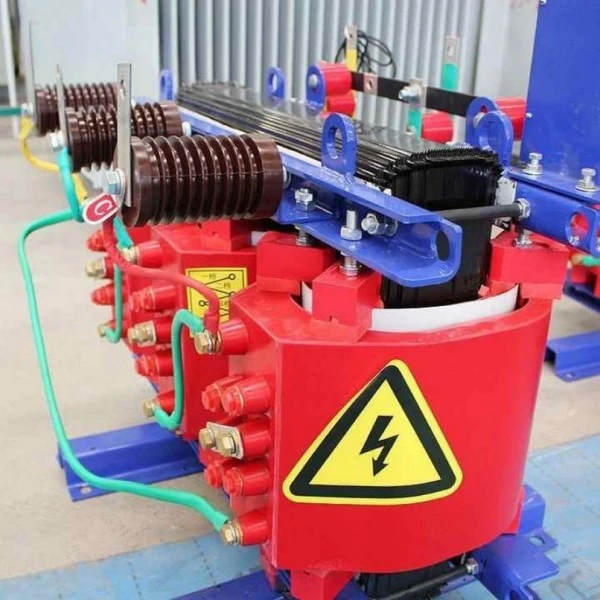

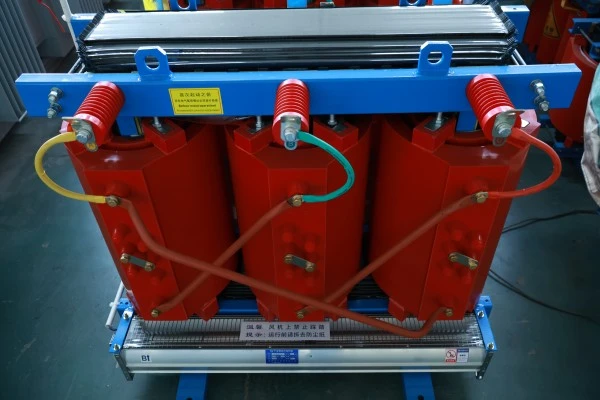

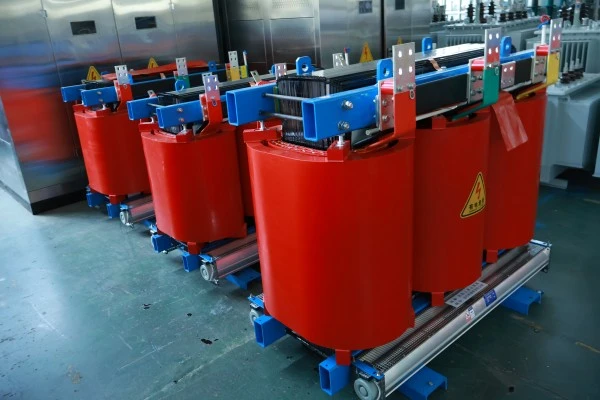

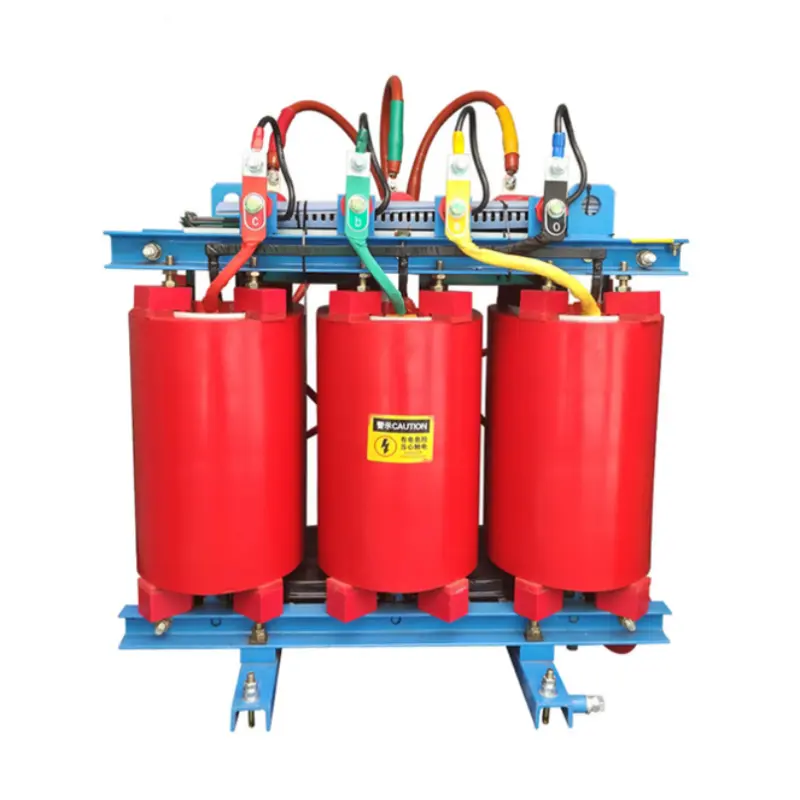

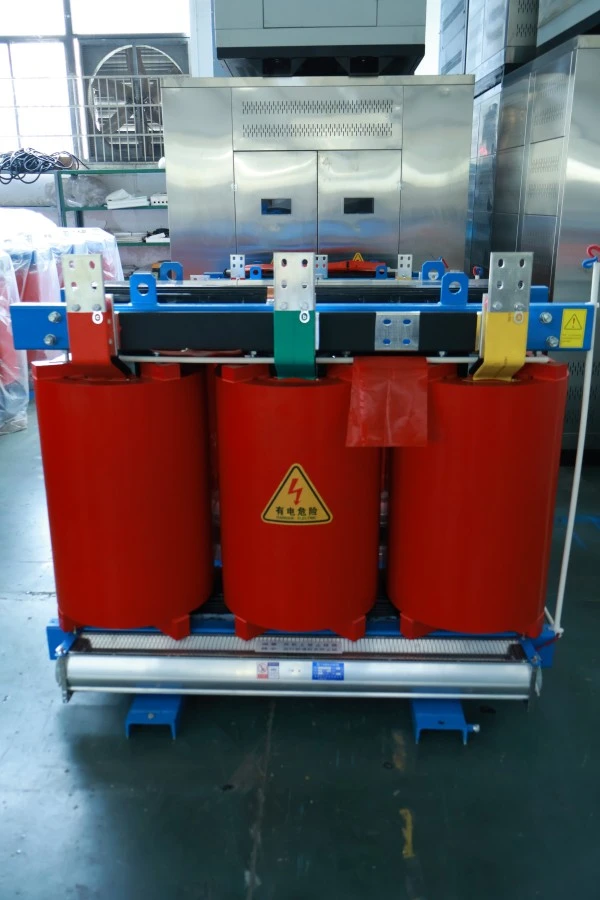

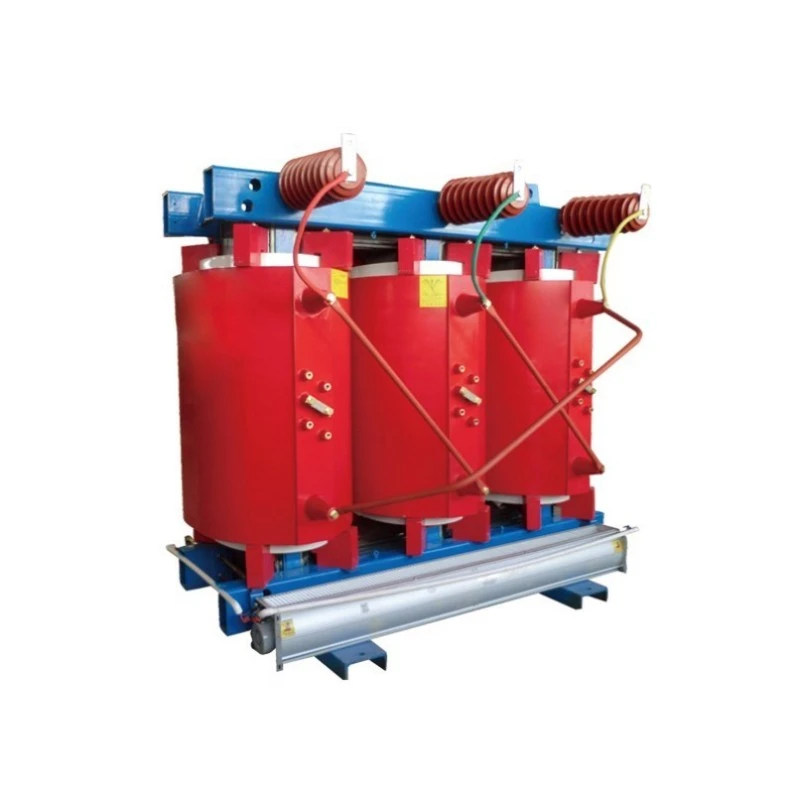

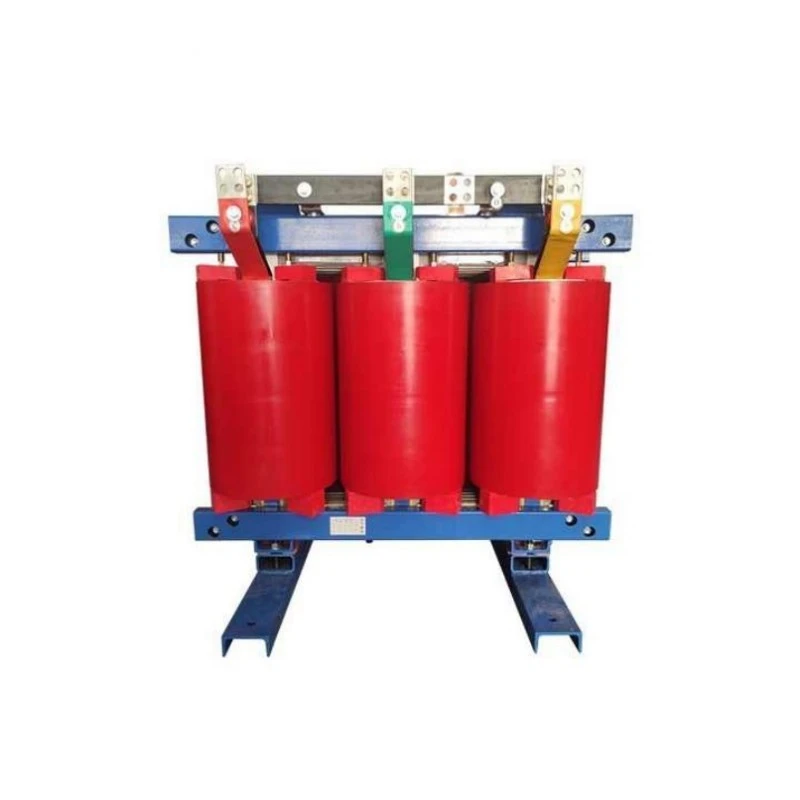

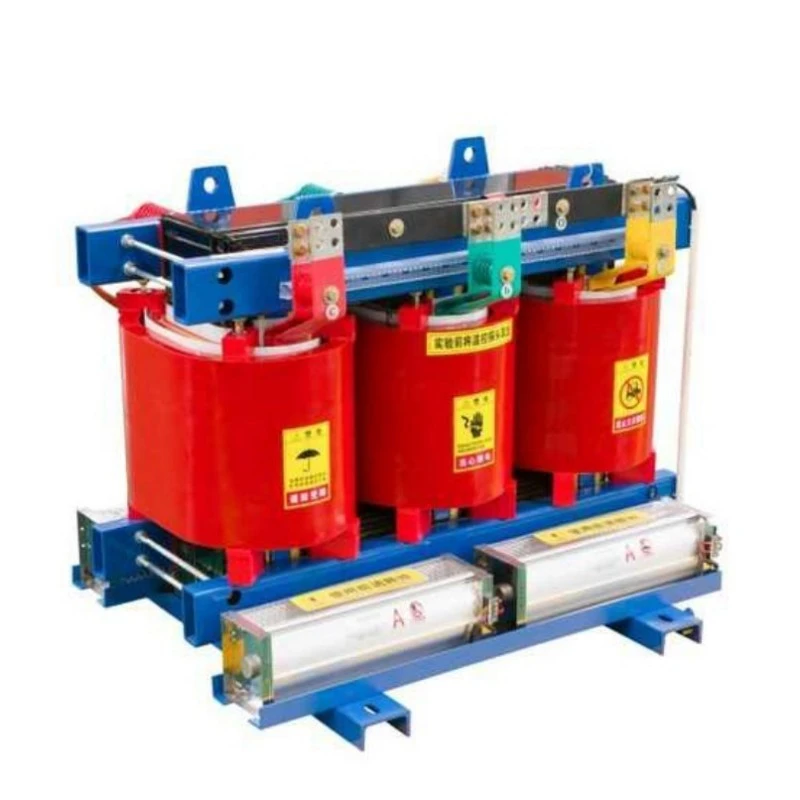

SCB13 Pengubah Kuasa Jenis Kering Penggulung Kuprum

Apa itu?

Siri SCB13 ialah tiga fasa, bertebat resin-tuang, luka tembagapengubah kuasa jenis kering. Dalam sebutan, "SC" bermaksud resin tuang (tuang vakum resin epoksi), "B" menunjukkan belitan foil, dan "13" mewakili tahap prestasi, bermakna nilai kehilangannya memenuhi keperluan kecekapan tenaga Tahap 1 standard kebangsaan GB 20052-2020. Bahan konduktif teras ialah tembaga bebas oksigen ketulenan tinggi, bukan aluminium atau aluminium bersalut tembaga.

Apa yang ia lakukan?

1. Penukaran Voltan : Menukar voltan tinggi (10kV, 35kV) kepada voltan rendah (400V, 690V) atau naik mengikut keperluan, memenuhi keperluan voltan pelbagai peralatan.

2. Pengagihan Kuasa : Sebagai peranti teras sistem pengagihan, ia menghantar kuasa dengan selamat kepada pelbagai beban seperti loji industri, kompleks komersial, bangunan bertingkat tinggi dan ladang angin.

3. Bekalan Kuasa Selamat : Disebabkan penebat pepejal resin epoksi yang tidak mudah terbakar, ia tidak akan menyembur minyak atau terbakar walaupun sekiranya berlaku kerosakan dalaman, menjadikannya amat sesuai untuk pemasangan dalaman atau lokasi yang mempunyai keperluan keselamatan kebakaran yang ketat.

4. Operasi Senyap : Bunyi kendalian adalah jauh lebih rendah daripada transformer tenggelam minyak tradisional, menjadikannya sesuai untuk kawasan kediaman, hospital, bangunan pejabat dan persekitaran sensitif hingar yang lain.

Ringkasnya, Pengubah Kuasa Jenis Kering Penggulungan Tembaga SCB13 ialah peranti teras pengagihan kuasa moden yang menyepadukan kecekapan tenaga tinggi, teras tembaga semua, hingar rendah dan keselamatan kalis api.

Kelebihan Produk

Berbanding dengan transformer jenis kering biasa, produk ini menawarkan lima kelebihan teras:

Penggulungan Semua Tembaga, Kekonduksian Cemerlang :Semua belitan voltan tinggi dan rendah dililit menggunakan dawai tembaga segi empat tepat enamel atau kerajang kuprum yang ditarik batang tembaga bebas oksigen. Kerintangan kuprum (lebih kurang 0.0172 Ω·mm²/m) jauh lebih rendah daripada aluminium (lebih kurang 0.0283 Ω·mm²/m). Oleh itu, belitan tembaga keratan rentas yang sama mempunyai rintangan yang lebih rendah, kurang penjanaan haba, dan kecekapan penukaran kuasa yang lebih tinggi. Kos elektrik yang dijimatkan dalam operasi jangka panjang jauh melebihi perbezaan pelaburan awal.

Kecekapan Tenaga Tahap 1, Mematuhi Strategi Dwi-Karbon Nasional :Tahap kehilangan SCB13 direka bentuk dengan ketat untuk memenuhi piawaian kecekapan tenaga Tahap 1 kebangsaan. Kehilangan tanpa beban adalah kira-kira 10% lebih rendah daripada SCB12, dan kehilangan beban lebih 5% lebih rendah. Untuk pengubah 1000kVA yang menjalankan 8,000 jam setahun, ini menjimatkan lebih 10,000 yuan setiap tahun dalam kos elektrik, memulihkan perbezaan harga berbanding pengubah standard dalam tempoh 3-5 tahun.

Tuangan Vakum Resin Epoksi, Penebat Boleh Dipercayai :Penggulungan dibuang dan diawet dengan resin epoksi Huntsman (atau kualiti setara) yang diimport di bawah vakum, menghapuskan buih udara sepenuhnya. Lapisan penebat yang diawet mempunyai kekuatan mekanikal yang tinggi, rintangan kejutan haba, rintangan retak, dan perlindungan kelembapan/kotoran. Pelepasan separa dikawal di bawah 5pC, jauh lebih baik daripada piawaian kebangsaan.

Kapasiti Beban Lebih Kuat, Menyesuaikan Diri dengan Beban Berubah-ubah :Di bawah penyejukan semula jadi, ia boleh beroperasi jangka panjang pada beban 10%; dengan penyejukan udara paksa (kipas dipasang), kapasiti output boleh meningkat kepada lebih 120% daripada nilai undian. Untuk puncak beban bermusim (cth., penggunaan penghawa dingin musim panas), tiada peningkatan kapasiti segera diperlukan.

Kalis Lembapan dan Tahan Pencemaran, Kebolehsuaian Alam Sekitar yang Kuat :Permukaan belitan tuangan resin epoksi licin, padat dan tidak higroskopik. Walaupun selepas penutupan dalam persekitaran kelembapan relatif 100%, ia boleh bermula terus pada beban penuh tanpa pemanasan awal. Amat sesuai untuk persekitaran lembap atau menghakis seperti bilik pengedaran bawah tanah, kawasan semburan garam tinggi di pantai dan loji kimia.

Ciri-ciri Produk

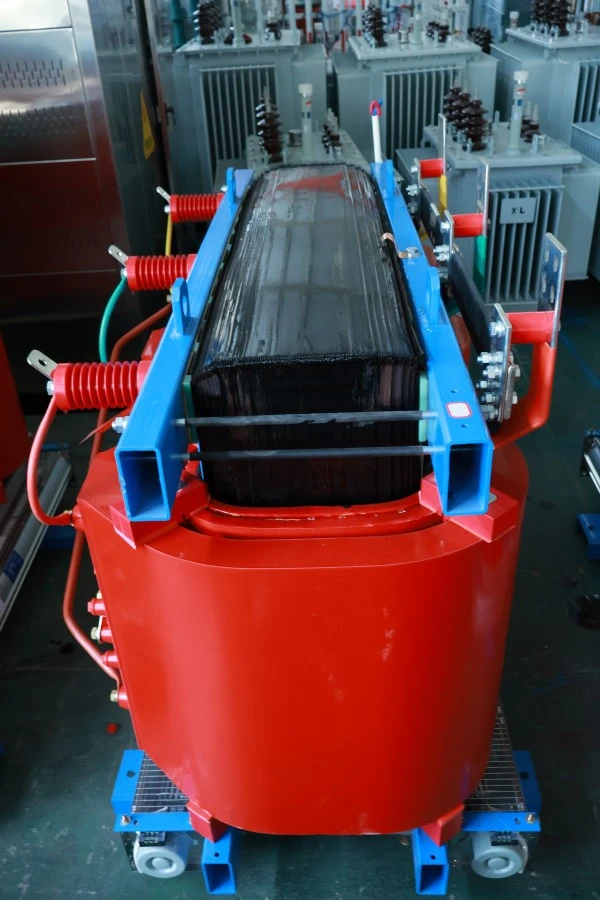

Struktur Teras : Menggunakan teknologi laminasi step-lap sepenuhnya 45°, dengan anggota teras dan kuk diapit oleh tali pengikat berkekuatan tinggi atau plat. Penggunaan keluli silikon berorientasikan bijian kebolehtelapan tinggi (B30R090 atau gred yang lebih tinggi) meminimumkan kedua-dua histerisis dan kehilangan arus pusar.

Belitan Voltan Rendah : Luka dengan kerajang kuprum, dilekatkan pada hujungnya dengan gelang hujung resin. Lebar kerajang kuprum sama dengan ketinggian belitan, memberikan pengagihan pusingan ampere paksi yang seragam dan rintangan yang sangat tinggi kepada daya elektromagnet litar pintas. Penebat lapisan menggunakan bahan DMD yang telah diresapi.

Penggulungan Voltan Tinggi : Luka dalam segmen berlapis menggunakan dawai tembaga segi empat tepat enamel Kelas H, dengan tuangan resin di antara setiap lapisan, membentuk penebat komposit resin epoksi bertetulang gentian kaca yang teguh. Paip dibawa keluar dari tengah belitan untuk meningkatkan pengagihan voltan impuls.

Sistem Kawalan & Perlindungan Suhu: Setiap belitan fasa mempunyai RTD platinum PT100 pra-benam untuk pemantauan suhu tempat panas masa nyata. Ciri pengawal suhu pintar yang disertakan: paparan suhu gegelung digital, penggera lebih suhu (titik tetapan boleh laras), keluaran perjalanan lebih suhu dan mula/berhenti kipas automatik (jika penyejukan udara paksa dipasang secara pilihan).

Pilihan Kepungan : Pilihan IP20 (objek pepejal), IP23 (air menitis menegak) atau IP40 (zarah-zarah kecil) kepungan penarafan perlindungan, diperbuat daripada keluli tahan karat, aloi aluminium atau keluli tergelek sejuk bersalut serbuk. Penutup mempunyai bukaan pengudaraan dan kunci pintu yang saling berkunci.

Sambungan & Pemasangan : Bahagian voltan tinggi menggunakan getah silikon terlindung sepenuhnya/penuh terminal kabel penebat atau terminal konvensional; sisi voltan rendah menggunakan busbar kuprum bersalut timah. Bahagian bawah pengubah dilengkapi dengan tapak keluli saluran dan penggelek untuk kedudukan dan pergerakan yang mudah.

Aplikasi Produk

Pengubah Kuasa Jenis Kering Penggulungan Tembaga SCB13 sesuai untuk senario berikut:

Bangunan Bertingkat Tinggi & Pusat Komersial : Dipasang di ruang bawah tanah atau bilik pengedaran lantai peralatan, penjana kuasa lif, HVAC, lampu dan sistem perlindungan kebakaran. Cirinya yang tidak mudah terbakar memenuhi kod kebakaran bangunan, dan bunyi yang rendah tidak mengganggu penduduk di tingkat atas.

Perusahaan Perindustrian & Perlombongan : Sistem pengagihan kuasa di loji pembuatan kereta, kilang komponen elektronik, dan bengkel pemesinan ketepatan. Penggulungan kuprum semua menahan lonjakan arus daripada permulaan/berhenti motor yang kerap, memberikan kestabilan voltan yang baik.

Tenaga Boleh Diperbaharui : Sambungan grid bertingkat untuk stesen janakuasa PV teragih, pengubah kuasa tambahan untuk ladang angin, pengubah pengasingan untuk sistem penyimpanan tenaga. Kecekapan tenaga yang tinggi mengurangkan kehilangan penukaran kuasa.

Infrastruktur Pengangkutan : Transformer perkhidmatan stesen untuk stesen kereta api bawah tanah, bekalan kuasa untuk bangunan isyarat kereta api berkelajuan tinggi, pusat pengedaran kuasa terminal lapangan terbang, sistem kuasa pantai pelabuhan. Rintangan lembapan dan keupayaan tahan litar pintas memenuhi permintaan kebolehpercayaan yang tinggi bagi transit rel.

Pusat Data & Stesen Pangkalan Komunikasi : Menyediakan kuasa yang bersih dan stabil untuk pelayan, suis dan sistem UPS. Operasi senyap (biasanya di bawah 55dB) tidak mengganggu kakitangan pusat data.

Butiran Pengeluaran

Proses Penggulungan Kerajang Kuprum Voltan Rendah

Penggulungan voltan rendah dililit menggunakan kerajang kuprum lebar penuh pada mesin penggulungan kerajang khusus. Tepi kerajang tembaga dibulatkan untuk mengelakkan pelepasan korona. Dengan setiap pusingan, kertas penebat pra-impregnat DMD diletakkan secara automatik di antara lapisan, dan kawalan ketegangan dalam talian memastikan kerajang kuprum dililit rapat. Selepas penggulungan selesai, keseluruhan pemasangan diletakkan ke dalam acuan untuk tuangan vakum resin epoksi, membentuk struktur monolitik, bebas lompang. Proses ini meningkatkan keupayaan tahan litar pintas belitan voltan rendah sebanyak lebih 30% berbanding struktur luka wayar.

Penggulungan Lapisan Bersegmen Voltan Tinggi

Penggulungan voltan tinggi dibahagikan kepada 4-6 segmen (pancake), dengan setiap segmen dibahagikan lagi kepada 2-4 lapisan. Saluran (atau saluran udara) antara segmen meningkatkan pelesapan haba, manakala lapisan mengurangkan voltan antara lapisan. Ketik diambil dari selekoh khusus segmen tertentu dan ditanda dengan petunjuk berwarna berbeza. Semua sambungan menggunakan kimpalan arka argon atau kimpalan tekanan sejuk untuk memastikan rintangan sentuhan yang minimum.

Rawatan Pengurangan Bunyi Teras

Selepas penyalutan teras selesai, keseluruhan teras adalah tekanan vakum yang diresapi dengan varnis penebat pengurangan hingar yang dirumus khas, meredam getaran mikro antara kepingan keluli silikon dan antara kepingan dan bahagian pengapit. Kusyen getah silikon suhu tinggi diletakkan di antara teras dan belitan, dan di antara belitan dan bahagian pengapit. Dengan rawatan ini, hingar tanpa beban boleh dikekalkan di bawah 55dB (untuk 315kVA dan ke bawah), setanding dengan dengungan peti sejuk isi rumah.

Ujian Kilang Komprehensif

Setiap Pengubah Kuasa Jenis Kering Belitan Kuprum SCB13 menjalani ujian berikut sebelum meninggalkan kilang: ukuran rintangan belitan; pengukuran nisbah voltan dan pengesahan kumpulan vektor; impedans litar pintas dan pengukuran kehilangan beban; pengukuran semasa tanpa beban dan kehilangan tanpa beban; rintangan penebat dan ukuran faktor pelesapan dielektrik; ujian tahan voltan yang digunakan; ujian tahan voltan teraruh; ukuran pelepasan separa. Data ujian direkodkan secara automatik dan laporan ujian kilang disediakan bersama penghantaran.

Parameter Produk (Spesifikasi)

Pembungkusan & Selepas Jualan

Kaedah Pembungkusan

1. Badan pengubah dibalut dengan filem PE kalis air, kawasan kritikal ditutup dengan padding pelindung lembut.

2. Dikemas dalam peti papan lapis gred eksport yang kukuh dengan bahagian bawah palet untuk pengendalian forklift.

3. Bahagian dalam peti diisi dengan kusyen kadbod poliuretana atau sarang lebah yang diperluas untuk mengelakkan kerosakan getaran pengangkutan.

4. Tanda jelas di luar: pusat graviti, titik angkat, kalis lembapan, jangan hujung.

Perkhidmatan Selepas Jualan

1. Tempoh Waranti Percuma: 12 bulan dari tarikh penghantaran.

2. Sebarang kegagalan yang disebabkan oleh kecacatan reka bentuk, bahan atau pembuatan semasa tempoh jaminan akan dibaiki atau diganti secara percuma oleh syarikat kami (termasuk kos pengangkutan yang berpatutan).
