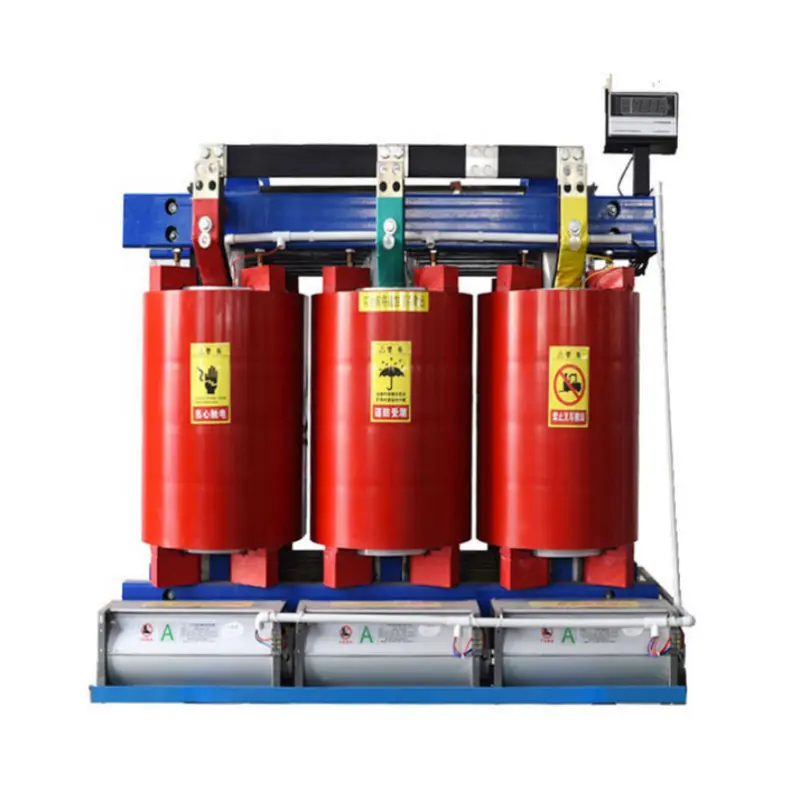

Penyejukan Udara Pengasingan Luaran Pengubah Jenis Kering

Produk ini adalah jenis luar, jenis pengasingan,pengubah jenis keringmenggunakan penyejukan udara (ANAN). Ia tidak bergantung pada sebarang medium cecair untuk penebat atau pelesapan haba, sebaliknya menggunakan perolakan semula jadi atau penyejukan udara paksa untuk mengawal kenaikan suhu.

Apa yang ia lakukan?

1. Pengasingan Elektrik : Mencipta penghalang elektrik fizikal antara belitan primer dan sekunder, mengganggu gelung tanah dengan berkesan, menekan harmonik dan menapis gangguan dan lonjakan frekuensi tinggi daripada grid, memberikan kuasa "bersih" kepada beban sensitif.

2. Transformasi Voltan : Menaikkan atau menurunkan voltan AC mengikut keperluan, menyesuaikan diri dengan keperluan bekalan kuasa pelbagai peralatan.

3. Perlindungan Keselamatan: Melalui reka bentuk pengasingan, menghalang kakitangan daripada sentuhan langsung dengan bahagian voltan tinggi, dengan ketara mengurangkan risiko kejutan elektrik.

4. Penyesuaian Luaran : Kepungan lasak yang direka untuk penarafan perlindungan IP54 atau lebih tinggi membolehkannya menahan angin, hujan, habuk, semburan garam dan pendedahan UV jangka panjang.

Ringkasnya, apabila anda memerlukan penyelesaian pengasingan kuasa dan penukaran yang selamat, bersih, bebas penyelenggaraan dalam persekitaran luar yang keras, Transformer Jenis Kering Pengasingan Luaran Penyejuk Udara ini ialah penyelesaian teras.

Kelebihan Produk

Berbanding dengan transformer jenis kering dalaman tradisional yang direndam minyak atau standard, produk ini menawarkan lima kelebihan teras:

1. Sifar Pencemaran, Bebas Penyelenggaraan : Reka bentuk bebas minyak menghapuskan sepenuhnya risiko pencemaran tanah atau air daripada kebocoran, serta kos penyelenggaraan dan masa henti yang berkaitan dengan ujian dan penggantian minyak tahunan. Untuk projek luar di bawah peraturan alam sekitar yang ketat, ini adalah kelebihan yang menentukan.

2. Toleransi Persekitaran Luaran yang Unggul : Menggunakan proses Impregnasi Tekanan Vakum (VPI) dan sistem penebat Kelas H (180°C), digabungkan dengan kepungan luar yang dikimpal tertutup sepenuhnya yang diperbuat daripada keluli tahan karat atau keluli Aluzinc. Beroperasi dengan stabil dalam suhu ambien dari -25°C hingga 50°C dan kelembapan relatif sehingga 95%. Tahan kepada semburan garam, kulat, dan kakisan.

3. Keselamatan Tertinggi dengan Pengasingan Elektrik : Penebat bertetulang antara belitan primer dan sekunder mencapai voltan tahan dielektrik 3kV hingga 5kV (bergantung kepada model). Mengasingkan komponen DC, harmonik ketiga dan pelbagai kesan lonjakan secara berkesan daripada grid, melindungi instrumen ketepatan hiliran.

4. Penyejukan Udara Semulajadi, Tenang dan Boleh Dipercayai : Bergantung pada perolakan udara untuk pelesapan haba tanpa kipas (pilihan). Bunyi pengendalian adalah jauh lebih rendah daripada transformer tenggelam minyak. Dengan tiada bahagian mekanikal berputar dalam komponen teras, Masa Min Antara Kegagalan (MTBF) dipertingkatkan dengan ketara.

5. Kapasiti Beban Lebih Tinggi, Boleh Digunakan Semasa Kecemasan : Kapasiti beban lampau kecemasan sehingga 120% untuk operasi berterusan, 150% untuk operasi jangka pendek. Semasa puncak beban luar yang tidak dijangka (cth., berbilang motor dihidupkan serentak), tiada peningkatan kapasiti segera diperlukan, membeli masa yang berharga untuk pengguna.

Ciri-ciri Produk

Teras: Keluli silikon berorientasikan bijirin gelek sejuk kebolehtelapan tinggi, proses sambungan pusingan langkah, mengurangkan kehilangan tanpa beban dan arus yang mengujakan dengan ketara.

Penggulungan : Kedua-dua belitan voltan tinggi dan rendah menggunakan konduktor kuprum (pilihan aluminium) semua, dibalut dengan kertas penebat Nomex® atau serupa aramid, diproses melalui impregnasi vakum VPI dengan varnis tanpa pelarut, membentuk struktur penebat pepejal tahan lembapan yang teguh, tahan lembapan, suhu tinggi.

Struktur Pengasingan : Belitan primer dan sekunder dililit pada bobbin berasingan atau kaki teras bebas, dengan perisai elektrostatik pilihan di antaranya, meminimumkan kapasitans gandingan dan memberikan penindasan gangguan frekuensi tinggi yang sangat baik.

Penutup Perlindungan : Perlindungan IP54 standard (ketat habuk, kalis percikan), IP65 pilihan. Penutup diperbuat daripada keluli tahan karat tebal 2.0mm atau keluli Galvalume, menampilkan bumbung kalis hujan, louvers pengudaraan keluli tahan karat dan kunci anti-pry.

Sistem Kawalan Suhu: Penderia suhu PTC atau PT100 RTD terbina dalam, boleh disambungkan kepada pengawal suhu pintar untuk penggera suhu lebih, perlindungan perjalanan dan pengaktifan kipas automatik (jika kipas pilihan dipasang).

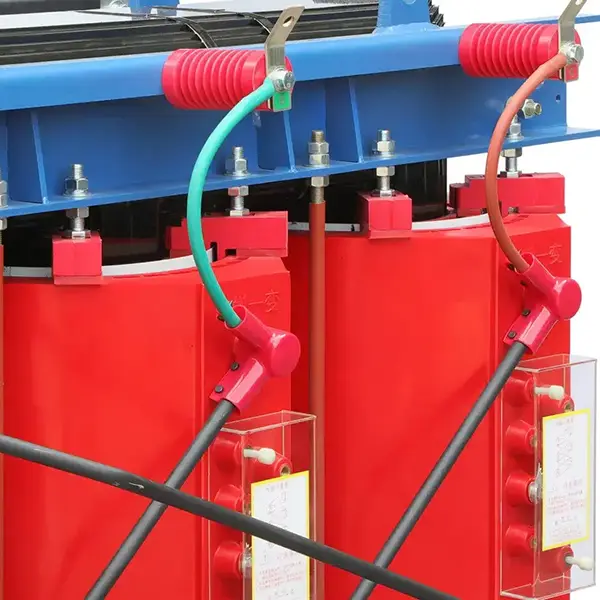

Terminal : Kotak simpang voltan tinggi luar dengan pengedap getah silikon dan kemasukan kelenjar kabel. Bahagian voltan rendah menggunakan busbar tembaga bersalut timah atau penyambung kalis air.

Aplikasi Produk

Pengubah Jenis Kering Pengasingan Luaran Penyejukan Udara ini digunakan secara meluas dalam senario berikut:

Penjanaan Tenaga Boleh Diperbaharui : Pengasingan pada bahagian voltan rendah loji janakuasa PV dan pencawang dipasang tergelincir ladang angin, mengasingkan voltan keluaran penyongsang sebelum sambungan grid atau bekalan kuasa tempatan.

Peralatan Perindustrian Luaran : Pengasingan bekalan kuasa untuk platform penggerudian minyak, penghancur lombong terbuka, sistem kuasa pantai pelabuhan, mesin pengorek terowong (mesin perisai), menghalang lonjakan grid daripada merosakkan peralatan.

Kuasa Sementara & Kecemasan : Pengasingan keluaran penjana untuk acara luar, pertandingan sukan dan tapak bantuan bencana, menyediakan kuasa bersih untuk peralatan audio, video dan kawalan.

Infrastruktur Pengecasan : Pengubah pengasingan input untuk pengecas pantas DC luar, menghalang maklum balas harmonik ke dalam grid sambil melindungi modul pengecasan.

Grid & Pengedaran Pintar : Perkhidmatan stesen atau pengubah pengasingan dalam unit utama gelang luar dan pencawang padat, menyediakan kuasa yang selamat dan boleh dipercayai untuk terminal automasi (DTU/FTU).

Butiran Pengeluaran

Proses Impregnasi Tekanan Vakum VPI

Semua belitan diresapi dengan varnis penebat tanpa pelarut di bawah vakum, mengeluarkan udara dalaman dan membenarkan varnis menembusi sepenuhnya antara lilitan, lapisan, dan ke tanah. Selepas pengawetan, ia membentuk struktur "pepejal" monolitik dengan kekonduksian terma, kekuatan mekanikal, dan rintangan lembapan yang jauh melebihi proses impregnasi standard.

Kotak Persimpangan Khusus Luaran

Kotak alir keluar voltan rendah mempunyai panel sokongan penebat kalis api, dengan kelegaan elektrik yang mencukupi (>20mm) antara bar bas tembaga. Kemasukan kabel menggunakan gasket berbilang meterai dan kelenjar kabel, serasi dengan pelbagai kabel berperisai atau bersarung getah, menghalang kemasukan lembapan di sepanjang kabel ke dalam kotak.

Penutup Keluli Tahan Karat Tugas Berat

Penutup dibuat menggunakan pemotongan laser, lenturan CNC, dan kimpalan robotik, dengan semua jahitan dimeterai secara berterusan. Pintu mempunyai pemegang pengunci tiga mata dan gasket pengedap tahan cuaca. Penutup atas direka bentuk sebagai perisai hujan bersudut dan termasuk bolt mata angkat untuk pengangkat luar yang mudah.

Pembungkusan, Penghantaran & Selepas Jualan

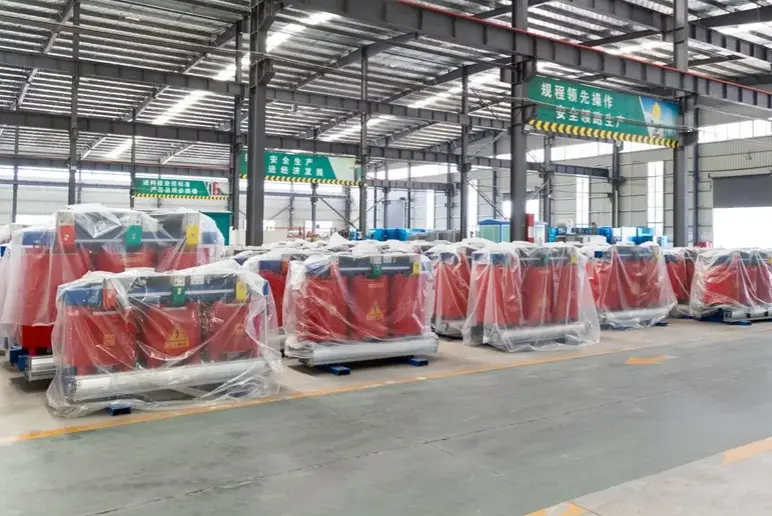

Kaedah Pembungkusan

1. Badan pengubah dibalut dengan filem PE kalis lembapan, bahan pengering diletakkan di dalam.

2. Dibungkus dalam peti kayu tugas berat atau kotak papan lapis bebas pengasapan (memenuhi piawaian eksport), dikelilingi oleh buih berketumpatan tinggi atau beg berisi udara untuk kusyen.

3. Label seperti "Kali Kelembapan", "Rapuh", dan "Jalan Ini" dilekatkan pada bahagian luar kotak.

Kaedah Penghantaran

1. Domestik: Trak logistik khusus (kapasiti kecil boleh dihantar melalui barangan berat Deppon/SF Express).

2. Eksport: Pengaturan untuk pengangkutan laut, kereta api atau udara, termasuk dokumentasi kastam.

Perkhidmatan Selepas Jualan

1. Tempoh Waranti: 12 bulan dari tarikh penerimaan.

2. Pembaikan atau penggantian percuma untuk kecacatan pembuatan semasa tempoh jaminan.

Soalan Lazim (S&J)

S1: Bukankah Penukar Jenis Kering Pengasingan Luaran Penyejuk Udara ini lebih terdedah kepada kepanasan melampau dan terbakar berbanding dengan pengubah terendam minyak biasa?

A: Sebaliknya. Walaupun udara mempunyai kekonduksian terma yang lebih rendah daripada minyak, produk kami menggunakan penebat Kelas H (dinilaikan untuk 180°C) dan proses impregnasi vakum VPI. Haba daripada belitan dialirkan dengan cekap dan dihamburkan melalui kepungan. Untuk kapasiti yang sama, reka bentuk kami mempunyai margin kenaikan suhu yang lebih besar, menjadikannya kurang berkemungkinan mengalami kegagalan keletihan yang disebabkan oleh kebocoran minyak dan paras minyak rendah seterusnya dalam unit tradisional. kamiPenyejukan Udara Pengasingan Luaran Pengubah Jenis Keringberoperasi dengan suhu titik panas jauh di bawah had penebat walaupun pada beban penuh dalam keadaan luar 40°C.

S2: Pada hari hujan di luar rumah, tidakkah air hujan akan masuk melalui louvers penyejuk dan menyebabkan litar pintas di dalamnya?

J: Tidak. Penarafan perlindungan kepungan kami ialah IP54. Kisi-kisi mempunyai saluran gaya labirin dalaman dan skrin jaring logam. Ujian menunjukkan bahawa walaupun dengan semburan terus dari hadapan pada intensiti hujan 10mm seminit, bahagian dalam kekal kering sepenuhnya. Semua port kemasukan kabel menggunakan kelenjar tertutup gred letupan, menyekat sepenuhnya mana-mana laluan untuk kemasukan lembapan.
