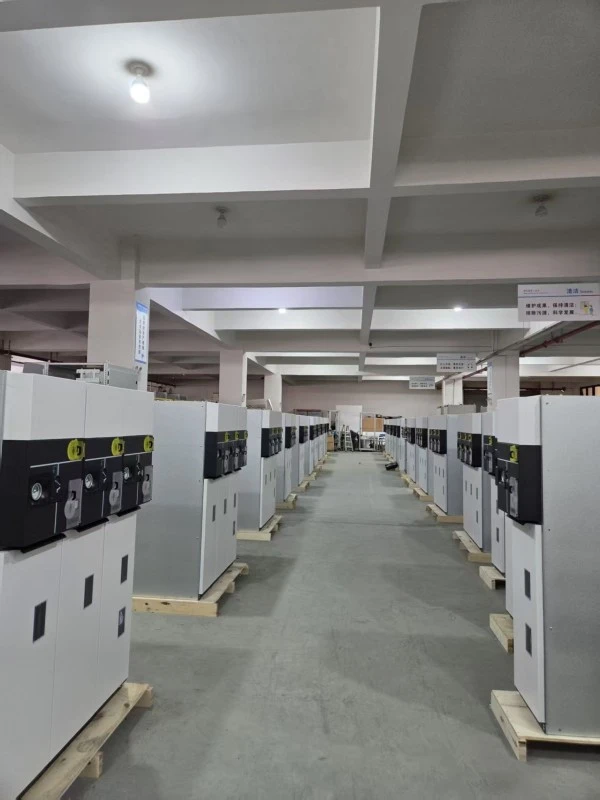

RMU Tertebat Penuh Dimeterai Padat

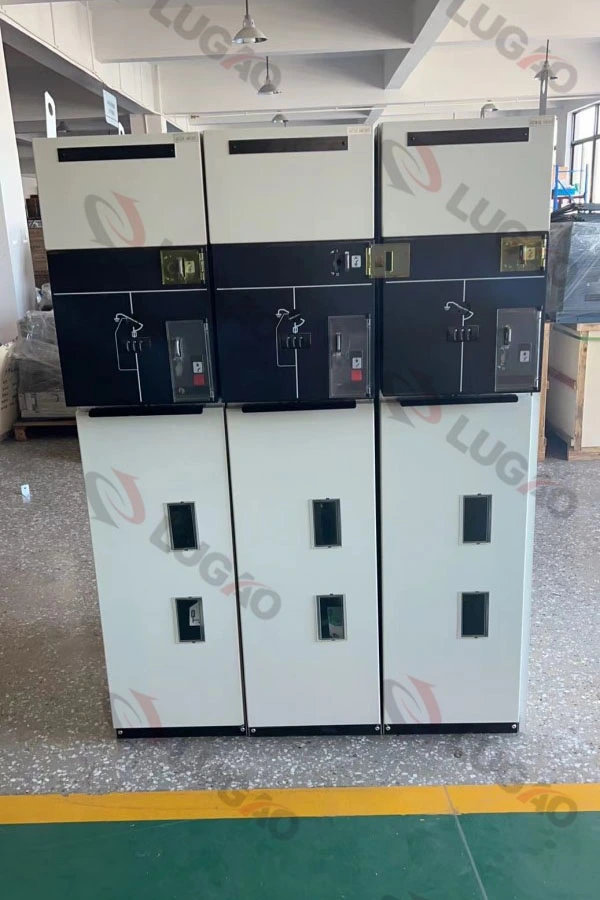

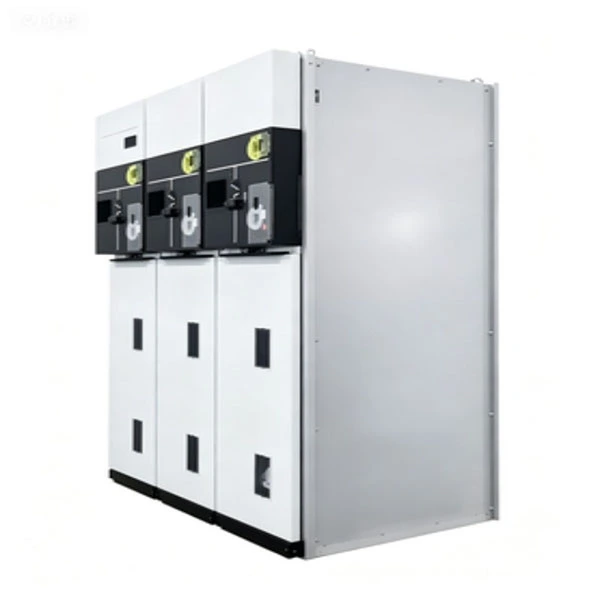

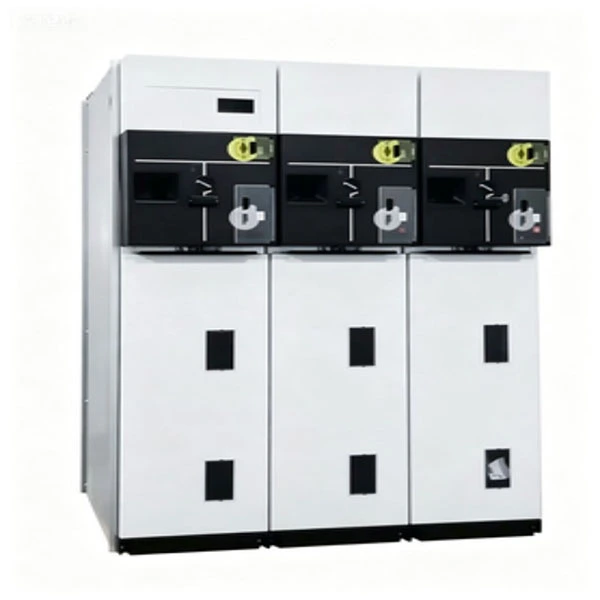

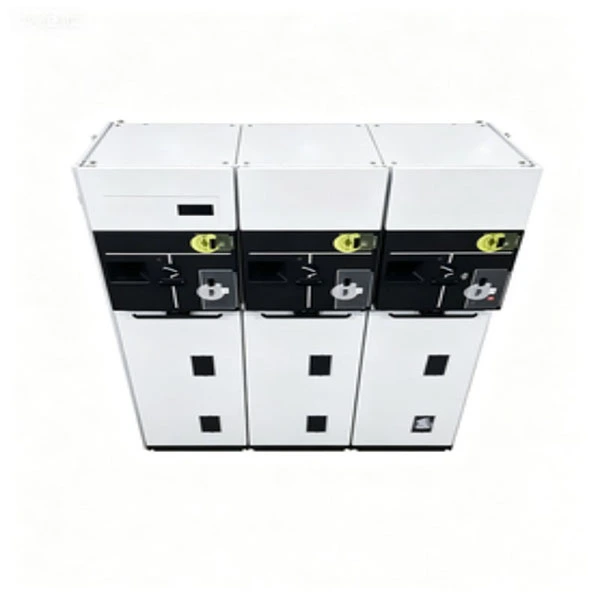

RMU Tertebat Sepenuhnya Dimeterai Padat (Unit Utama Lingkaran) ialah alat suis tertutup logam yang dipasang di kilang, diuji jenis. Ia menyepadukan suis pemutus beban, pemutus litar vakum, fius dan suis pembumian ke dalam satu tangki keluli tahan karat yang tertutup sepenuhnya dan bertebat sepenuhnya.

Apa yang ia lakukan?

Menyambung dan mengasingkan gelung kuasa dalam rangkaian pengedaran sekunder (6kV–24kV)

Menyediakan pengasingan kerosakan dan pensuisan gelung untuk grid kuasa kebolehpercayaan tinggi

Tidak seperti RMU berpenebat udara tradisional, RMU Bertebat Sepenuhnya Dimeterai Padat ini menggunakan SF6 atau gas penebat mesra alam sebagai medium penebat utama, menghapuskan kemasukan lembapan, pengumpulan habuk dan pencerobohan haiwan---menjadikannya sesuai untuk kawasan pesisir pantai, padang pasir, altitud tinggi dan sangat tercemar.

Penerangan Produk

RMU Compact Sealed Fully Insulated kami ialah unit utama cincin generasi seterusnya yang dibangunkan untuk pengagihan kuasa bandar, taman perindustrian, loji kuasa angin/solar dan projek infrastruktur seperti lapangan terbang dan pusat data. Voltan berkadar berjulat dari 12kV hingga 24kV, dengan arus undian 630A untuk bar bas utama dan 125A untuk litar terlindung fius.

Ciri teknikal teras:

1. Tangki keluli tahan karat tertutup sepenuhnya (penarafan perlindungan IP67)

2. Penebat gas SF6 (atau gas mesra alam alternatif)

3. Klasifikasi arka dalaman IAC AFLR 20kA/1s

4. Hayat mekanikal: sehingga 5,000 operasi untuk suis pemutus beban

5. Petak sambungan kabel bersepadu dengan pelepasan terikan

6. Kawalan jauh pilihan dan penyepaduan SCADA

7. RMU Bertebat Sepenuhnya Dimeterai Padat tidak memerlukan pembersihan dalaman atau pemanasan anti-kondensasi, secara drastik mengurangkan kos penyelenggaraan berbanding dengan suis jenis terbuka.

Parameter Produk (Spesifikasi)

Ciri Produk Dan Aplikasi

Ciri-ciri Utama

1. Dimeterai sepenuhnya, terlindung sepenuhnya---Tiada pengaruh daripada kelembapan, kabus garam, habuk, atau haiwan kecil.

2. Struktur padat --- Lebar biasanya 350–450mm seunit, menjimatkan sehingga 50% ruang lantai.

3. Reka bentuk kalis arka---Mematuhi IAC AFLR 20kA/1s, memastikan keselamatan pengendali.

4. Tanpa penyelenggaraan selama 20+ tahun---Tidak perlu pembersihan, pengeringan atau pengisian semula gas dalam keadaan biasa.

5. Pecah yang boleh dilihat ---Tetingkap pemerhatian pilihan untuk kedudukan suis pemecah beban.

6. Kebolehpercayaan mekanikal yang tinggi --- Mekanisme keluli tahan karat dengan galas yang dimeterai.

7. Sedia pintar --- Boleh dilengkapi dengan PT, CT, dan mekanisme operasi bermotor untuk automasi.

Senario Aplikasi

● Rangkaian pengagihan kuasa bandar---Kompleks kediaman, bangunan komersial, hospital, pusat data.

● Projek tenaga boleh diperbaharui---Stesen naik turbin angin, talian pengumpulan ladang solar.

● Pembinaan infrastruktur---Lapangan terbang, kereta bawah tanah, terowong, pelabuhan.

● Bekalan kuasa sementara dan kecemasan---Cawang mudah alih, tapak pembinaan.

● Zon perindustrian --- Kilang yang memerlukan kebolehpercayaan yang tinggi dan penyelenggaraan yang rendah.

Soal Jawab

S1: Bagaimanakah prestasi RMU Tertebat Sepenuhnya Dimeterai Padat dalam persekitaran pantai dengan kelembapan tinggi?

A: Cemerlang. Oleh kerana RMU Bertebat Sepenuhnya menggunakan tangki keluli tahan karat yang tertutup sepenuhnya dengan perlindungan IP67, kelembapan tidak boleh memasuki petak penebat. Tiada pemanas anti-kondensasi diperlukan. Ini adalah kelebihan utama berbanding alat suis jenis terbuka, yang sering mengalami lampiran dalaman di kawasan kelembapan tinggi.

S2: Apakah kadar kebocoran gas? Adakah saya perlu mengisi semula sepanjang hayatnya?

J: Proses pembuatan kami termasuk ujian kebocoran helium untuk memastikan kadar kebocoran kurang daripada 0.1% setahun. Di bawah operasi biasa, tiada pengisian semula gas diperlukan dalam tempoh 30 tahun. Penggera tekanan rendah disertakan sebagai ciri pilihan untuk amaran awal.

S3: Adakah RMU Tertebat Sepenuhnya Bertebat Kompak selamat api?

A: Ya. Tangki diperbuat daripada keluli tahan karat tebal 2mm, dan ujian arka dalaman memastikan bahawa sekiranya berlaku kerosakan dalaman yang jarang berlaku, arka terkandung tanpa mengeluarkan gas panas ke hadapan atau sisi. Untuk aplikasi sensitif kebakaran (cth., hospital, pusat data), kami juga menawarkan salutan perlindungan kebakaran pasif pilihan.

S4: Bolehkah saya menyepadukan RMU ini dengan sistem SCADA sedia ada saya?

A: Sudah tentu. RMU Kompak menyokong mekanisme pengendalian bermotor, sesentuh tambahan dan modul komunikasi (RS485, Modbus, IEC 61850 pilihan). Kedudukan masa nyata, kerosakan dan status tekanan boleh dipantau dari jauh.

S5: Apakah perbezaan antara andaRMUdan kabinet bertebat udara tradisional?

J: Kabinet bertebat udara tradisional memerlukan pembersihan tetap, jarak pelepasan yang besar, dan pemanasan anti-kondensasi. RMU Compact Sealed Fully Insulated kami menghapuskan semua keperluan ini — jejak yang lebih kecil, kebolehpercayaan yang lebih tinggi dan jumlah kos pemilikan yang lebih rendah dalam tempoh 10–20 tahun.

S6: Adakah anda menawarkan waranti 12 bulan?

J: Ya, kami menawarkan waranti 12 bulan standard dari tarikh penghantaran, dengan pilihan untuk melanjutkan kepada 24 atau 36 bulan di bawah kontrak perkhidmatan berbayar. Semasa tempoh jaminan, sebarang kecacatan pembuatan dibaiki atau diganti secara percuma.

Butiran Pengeluaran

Tangki dan Proses Pengedap

Tangki RMU Bertebat Sepenuhnya Dimeterai Padat dihasilkan daripada keluli tahan karat AISI 304 setebal 2mm, dikimpal dengan laser dan diuji kebocoran helium. Pengedap menggunakan dua cincin O yang diperbuat daripada getah nitril terhidrogenasi (HNBR), yang mengekalkan keanjalan selama lebih 30 tahun tanpa penuaan atau retak. Semua sesendal adalah tuangan epoksi dengan perisai tertanam untuk menghilangkan nyahcas separa.

Penebat dan Gangguan Arka

Suis pemutus beban beroperasi dalam gas SF6 pada tekanan relatif 0.04–0.05 MPa. Reka bentuk pemadam arka jenis puffer memastikan gangguan sehingga 630A arus beban dan membuat/memecahkan arus pengecasan kabel. Modul pemutus litar vakum pilihan tersedia untuk perlindungan pengubah, disepadukan dengan fius pengehad arus untuk membentuk unit "kombo".

Mekanisme Operasi

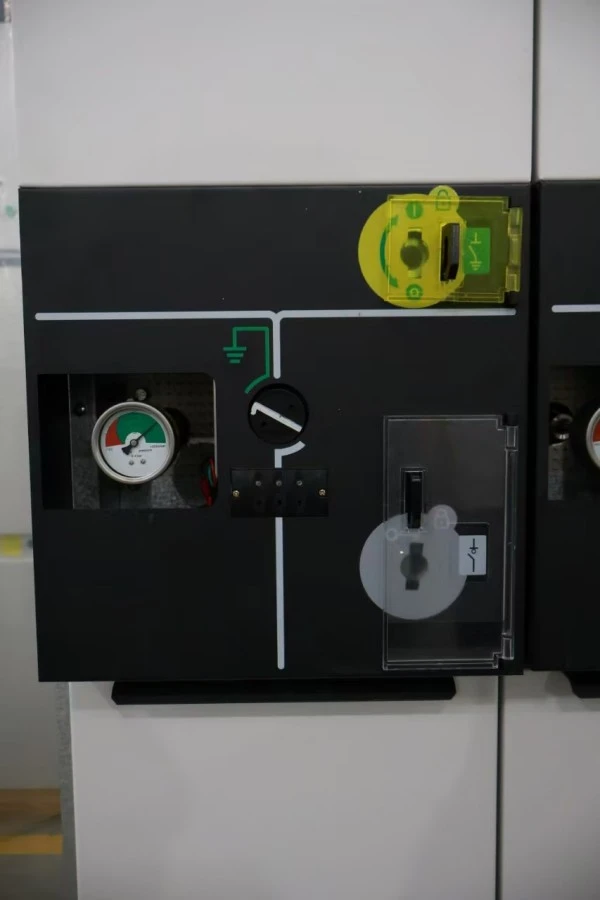

Suis tiga kedudukan (tertutup / terbuka / dibumikan) didorong oleh mekanisme mekanikal bantuan spring dengan penunjuk kedudukan yang jelas. Semua bahagian yang bergerak dimeterai di dalam tangki, menghapuskan pengoksidaan dan pengumpulan habuk. Panel hadapan termasuk interlock mekanikal yang menghalang:

1. Menutup suis bumi apabila suis beban ditutup

2. Membuka penutup petak kabel apabila suis bumi dibuka

Sambungan Kabel dan Pembumian

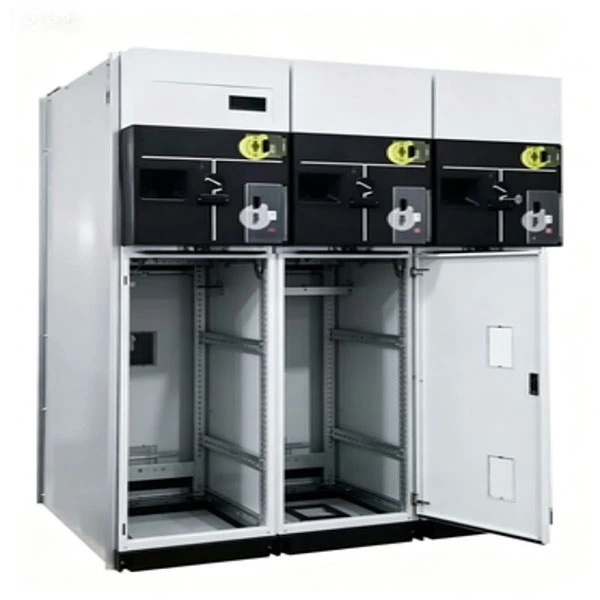

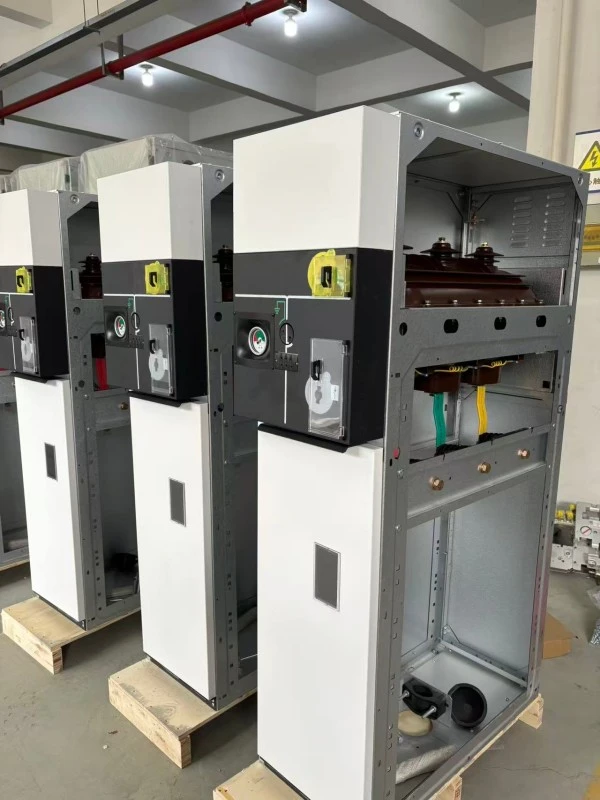

Petak kabel direka bentuk untuk kabel tunggal atau selari dengan sokongan kon tegasan. Kotak kabel standard menerima penamatan pengecutan haba atau pengecutan sejuk. Bar bumi tembaga bersepadu berjalan melalui semua unit, dengan dua titik pembumian untuk pematuhan keselamatan.

Kualiti dan Jaminan Pengujian

Setiap RMU Tertebat Sepenuhnya Dimeterai Padat menjalani ujian rutin sebelum penghantaran:

● Pengukuran rintangan litar utama

● Ujian voltan tahan frekuensi kuasa (42kV/1min untuk 12kV; 65kV/1min untuk 24kV)

● Ujian impuls kilat (puncak 75kV untuk 12kV; puncak 125kV untuk 24kV)

● Ujian kebocoran gas (spektrometri jisim helium)

● Ujian operasi mekanikal (200 kitaran)

● Pengukuran pelepasan separa (<5pC)

● Pengesahan arka dalaman (ujian jenis, dilakukan oleh makmal pihak ketiga)

● Semua produk mematuhi IEC 62271-200, GB 3906, GB/T 11022 dan GB/T 3804.

Pembungkusan & Penghantaran

Pembungkusan: Peti eksport kayu dengan busa kalis kejutan dan penghalang kelembapan. Setiap unit dibalut secara individu dalam plastik bertutup vakum dengan beg pengering.

Aksesori: Pemegang operasi, kit pembumian, gelang-O ganti, lug kabel dan manual pemasangan.

Penghantaran: FOB Shanghai atau Ningbo. Penghantaran standard 25–35 hari selepas pengesahan pesanan. Pengangkutan udara tersedia untuk projek segera.
