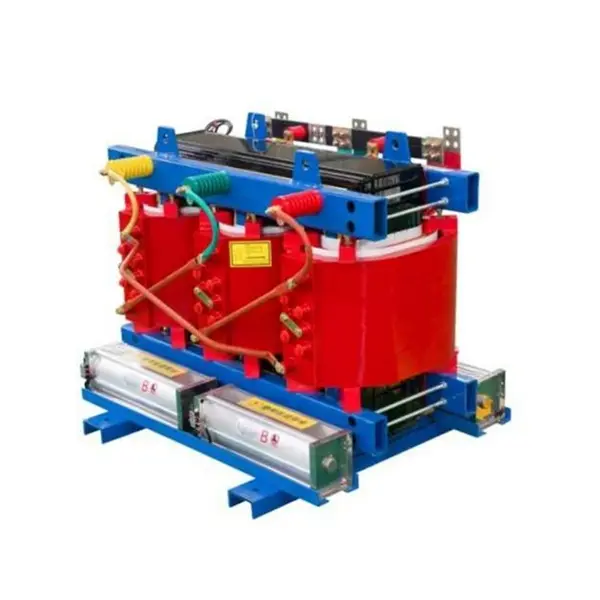

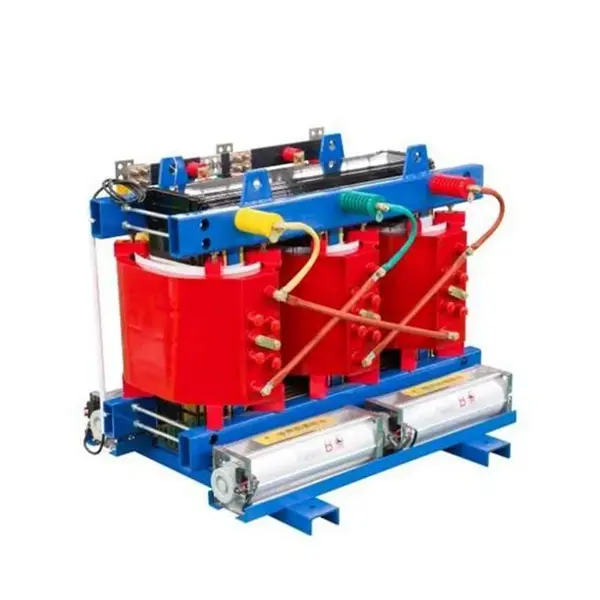

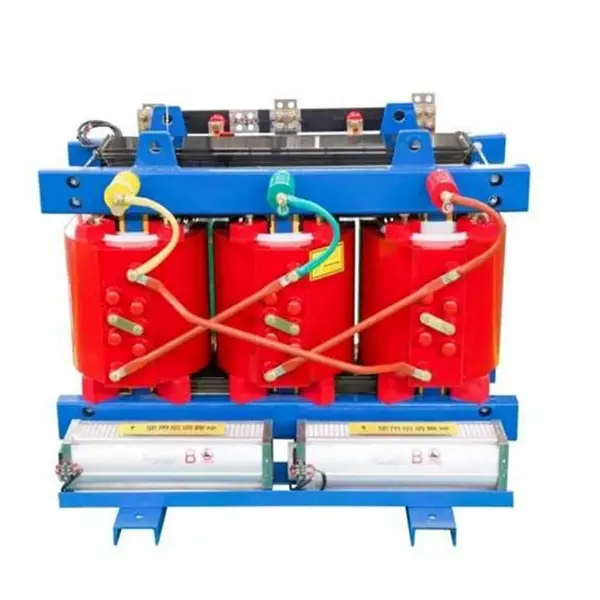

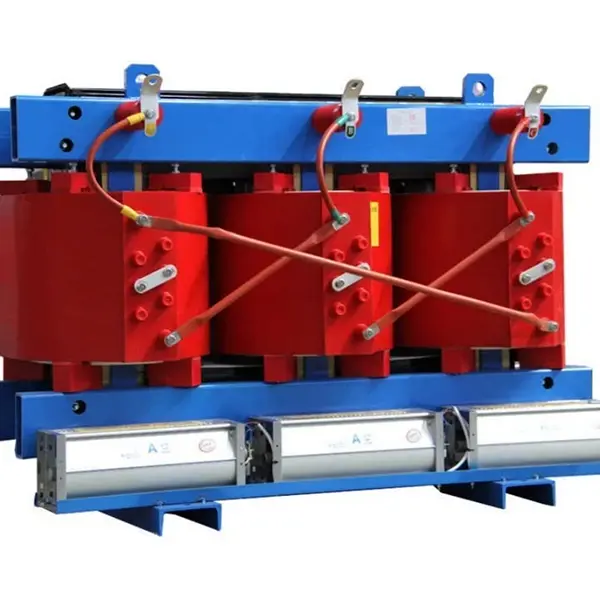

SCB13 800kva Epoxy Resin Cast Power Transformer

Apakah Peralatan Ini?

SCB13-800kVA Epoxy Resin Cast Power Transformer ialah pengubah kuasa tiga fasa yang dihasilkan menggunakan proses penuangan resin epoksi vakum. Ia tergolong dalam keluarga pengubah jenis kering yang cekap tenaga.

Pecahan Kod Model:

● S – Tiga Fasa

● C – Resin Tuang (Epoksi)

● B – Penggulungan Kerajang voltan rendah

● 13 – Kod siri prestasi, mewakili tahap kecekapan tenaga

Apa yang ia lakukan?

Fungsi teras peralatan ini adalah untuk menurunkan voltan tinggi (10kV atau 35kV) kepada voltan rendah (400V/380V), memberikan kuasa yang selamat dan stabil kepada pelbagai beban elektrik. Tidak seperti transformer berisi minyak tradisional, ia tidak menggunakan minyak penebat untuk penyejukan. Sebaliknya, ia beroperasi menggunakan penebat pepejal epoksi yang digabungkan dengan penyejukan udara semula jadi.

Penerangan Produk

SCB13-800kVA Epoxy Resin Cast Power Transformer adalah kecekapan tinggi,pengubah jenis kering tiga fasadireka untuk pengagihan kuasa moden. Ia menampilkan tuangan vakum resin epoksi, belitan foil voltan rendah dan memenuhi piawaian kecekapan tenaga Tahap 2 GB 20052-2020 (mendekati Tahap 1). Sesuai untuk aplikasi yang menuntut penjimatan tenaga, keselamatan kebakaran dan kebolehpercayaan.

Dinilai pada 800kVA dengan nisbah voltan standard 10kV/0.4kV (boleh disesuaikan kepada 6kV, 20kV atau 35kV). Penebat pepejal epoksi bebas minyak menghapuskan risiko kebocoran, kebakaran dan letupan, menjadikannya sesuai untuk bangunan bertingkat tinggi, kereta bawah tanah, hospital, pusat data dan loji kimia.

Prestasi elektrik utama: kehilangan tanpa beban ≤1090W, kehilangan beban (120°C) ≤6260W, impedans litar pintas 6% (boleh laras 4%-10%), nyahcas separa ≤5pC, dan bunyi ≤55dB pada 1 meter.

Dilengkapi dengan sistem kawalan suhu pintar (penderia PT100, mula/berhenti kipas automatik, penggera terlalu panas dan perjalanan) dan komunikasi RS485 untuk penyepaduan sistem BA. Proses penuangan VPI memastikan pengkapsulan kalis lembapan dan kalis api. Teras menggunakan keluli silikon kebolehtelapan tinggi dengan sambungan pusingan langkah. Perlindungan standard IP20 (IP23 pilihan).

Dengan hayat reka bentuk selama 30 tahun dan penyelenggaraan yang minimum, SCB13-800kVA ialah pilihan yang boleh dipercayai dan menjimatkan untuk sistem pengedaran baharu atau dinaik taraf.

Aplikasi Produk

Aplikasi Biasa:

Bangunan bertingkat tinggi, kompleks komersial, hospital, pusat data, stesen kereta api bawah tanah, lapangan terbang, loji kimia, stesen tenaga boleh diperbaharui, dan mana-mana lokasi di mana keselamatan kebakaran adalah keperluan kritikal.

Ciri Produk

Kecekapan Tinggi & Penjimatan Tenaga – Kos Operasi yang Lebih Rendah

Kerugian tanpa beban dikurangkan sebanyak 20%-37% berbanding siri SCB11; kehilangan beban dikurangkan sebanyak 15%-30%

Kehilangan tanpa beban 800kVA biasa ≤ 1090W, kehilangan beban (pada 120°C) ≤ 6260W

Memenuhi piawaian kecekapan tenaga GB 20052-2020 Tahap 2; beberapa parameter mencapai Tahap 1

Pengiraan Faedah Ekonomi:

Berdasarkan 8,000 waktu operasi setahun pada $0.11/kWj, berbanding dengan pengubah standard SCB11, penjimatan elektrik tahunan adalah kira-kira $2,000-$2,700. Perbezaan harga dipulihkan dalam masa kira-kira 3 tahun.

Keselamatan & Kebolehpercayaan – Kalis Api dan Kalis Letupan dengan Sifar Risiko

Kelebihan Teras:

Pemadaman sendiri: Titik pencucuhan resin epoksi > 300°C; nyalaan tidak merebak, dan padam sendiri apabila sumber haba dialihkan

Reka bentuk bebas minyak: Menghapuskan sepenuhnya kebocoran minyak, kebakaran dan risiko letupan; tidak perlu lubang penahan minyak

Keupayaan tahan litar pintas tinggi: Struktur bertetulang gentian kaca berkekuatan tinggi yang dibentuk oleh tuangan vakum meningkatkan keupayaan tahan litar pintas lebih daripada 30%

Pelepasan separa yang sangat rendah: Pelepasan separa boleh dikawal di bawah 5pC, melambatkan penuaan penebat dengan ketara

Menangani Kebimbangan Pelanggan Sebenar:

S: Apabila memasang transformer di ruang bawah tanah bangunan bertingkat tinggi, apakah yang paling difokuskan oleh pemeriksaan kebakaran?

J: Pihak berkuasa bomba memberi tumpuan terutamanya kepada "risiko penyebaran kebakaran" dan "pelepasan asap toksik." SCB13 kami menggunakan tuangan resin epoksi, yang sememangnya kalis api dan tidak menghasilkan gas toksik terhalogen apabila dibakar (mematuhi GB/T 1094.11-2022). Ini adalah kelebihan utama yang tidak dapat dipadankan oleh transformer berisi minyak. Banyak kompleks komersial dan projek hospital di bandar tingkat pertama dan kedua telah lulus semakan keselamatan kebakaran yang ketat dengan tepat kerana ciri ini.

S: Transformer jenis kering sensitif kepada kelembapan. Bolehkah mereka bekerja pada musim hujan di wilayah selatan?

J: Transformer jenis kering konvensional sememangnya sensitif kepada kelembapan, tetapi SCB13 kami menggunakan proses tuangan vakum di mana resin epoksi membungkus sepenuhnya belitan, membentuk lapisan penebat yang tertutup. Perkakasan teras dan pengapit menjalani rawatan anti-karat khas, membolehkan operasi normal dalam persekitaran kelembapan relatif 100%. Tiada rawatan pengeringan diperlukan sebelum dimulakan semula selepas penutupan.

Pemantauan Pintar – Sekilas Pandang Suhu

Sistem Kawalan Suhu Pintar Standard:

Penderia rintangan platinum PT100 pra-benam dalam setiap penggulungan fasa untuk pemantauan suhu masa nyata

Pengawal secara kitaran memaparkan suhu belitan tiga fasa – mudah dibaca

Memulakan/menghentikan kipas penyejuk yang dipasang di bawah secara automatik (bermula pada >100°C, berhenti pada <80°C)

Menyediakan penggera suhu lampau (titik tetapan boleh laras) dan perlindungan perjalanan suhu berlebihan

Operasi Bunyi Rendah – Senyap dan Tidak Mengganggu

Data yang Diukur:

Untuk 800kVA dan ke bawah, paras hingar ≤ 55dB diukur 1 meter dari peralatan

Teknologi sambungan teras pusingan penuh 45° + pad redaman getaran boleh mengurangkan lagi hingar sebanyak 5-8dB

Kapasiti Beban Lebih Kuat – Boleh Dipercayai Apabila Ia Paling Penting

Parameter Keupayaan Lebihan:

Penyejukan semulajadi (AN) – boleh beroperasi pada beban 100% secara berterusan

Penyejukan udara paksa (AF) – kapasiti boleh ditingkatkan sebanyak 40-50%

Boleh menahan beban berkadar 150% selama 2 jam

Senario Aplikasi:

Tempoh permintaan puncak musim panas, perlindungan kuasa peristiwa kritikal, perkongsian beban sementara apabila satu transformer gagal – dalam "saat genting" ini, kapasiti beban berlebihan SCB13 memastikan kesinambungan bekalan kuasa.

Tanpa Penyelenggaraan – Tanpa Usaha dan Tanpa Risau

Kelebihan penyelenggaraan:

Bebas minyak – tidak memerlukan penapisan minyak berkala atau ujian kromatografi minyak

Permukaan berliku licin – habuk tidak mudah terkumpul

Tiada bahagian bergerak – kadar kegagalan yang sangat rendah

Penyelenggaraan harian hanya memerlukan pemeriksaan paparan suhu dan pembersihan saluran udara penyejuk

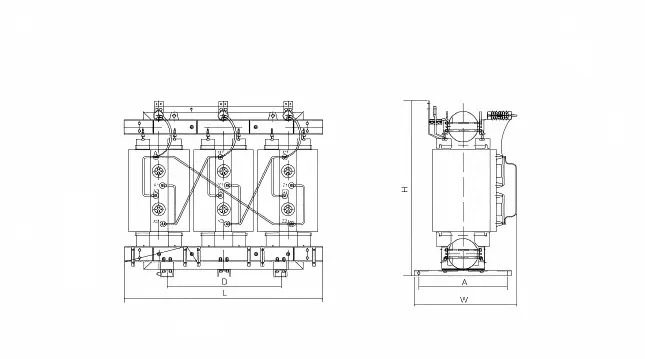

Parameter Produk (Spesifikasi)

Komitmen Perkhidmatan Selepas Jualan

Tempoh Waranti: 12 bulan dari tarikh penghantaran (dilanjutkan kepada 36 atau 60 bulan dengan kontrak perkhidmatan berbayar)

Sokongan Teknikal: Perundingan teknikal percuma seumur hidup; pengiraan beban dan pengoptimuman penyelesaian semasa fasa pemilihan

Field Service: Panduan pemasangan, bantuan pentauliahan, pengendalian kerosakan (percuma semasa waranti, berasaskan kos selepas waranti)

Bekalan Alat Ganti: Pengawal suhu, kipas, penderia dan bahagian biasa lain yang disimpan dalam stok; penghantaran keesokan harinya melalui kurier
