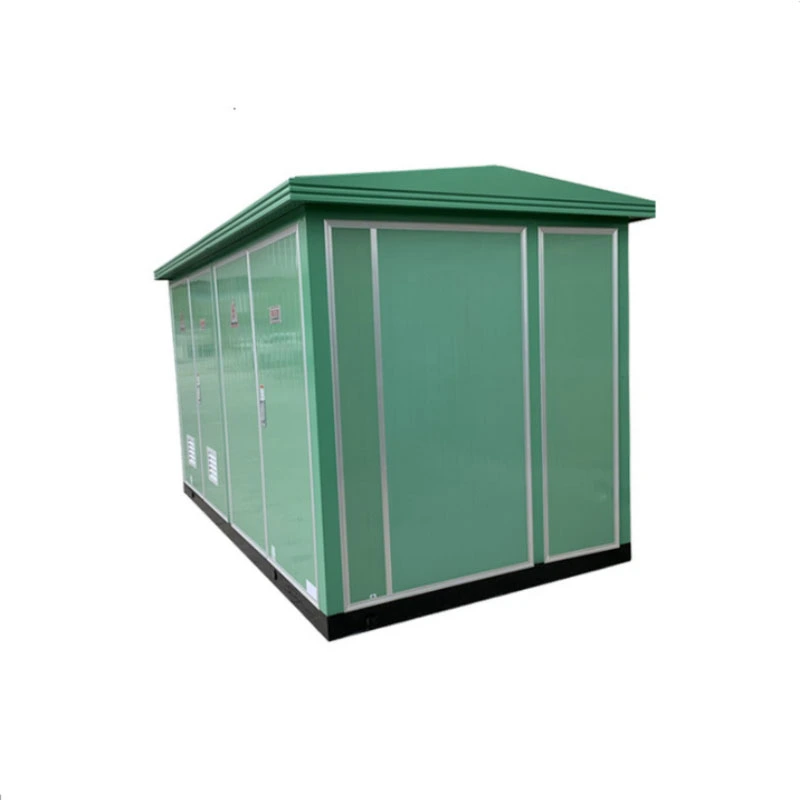

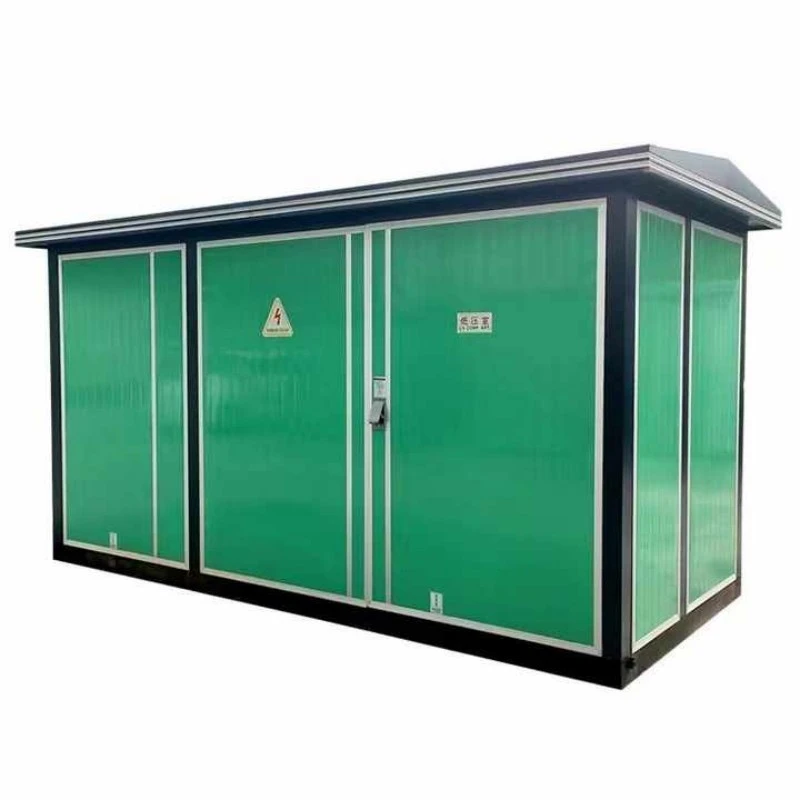

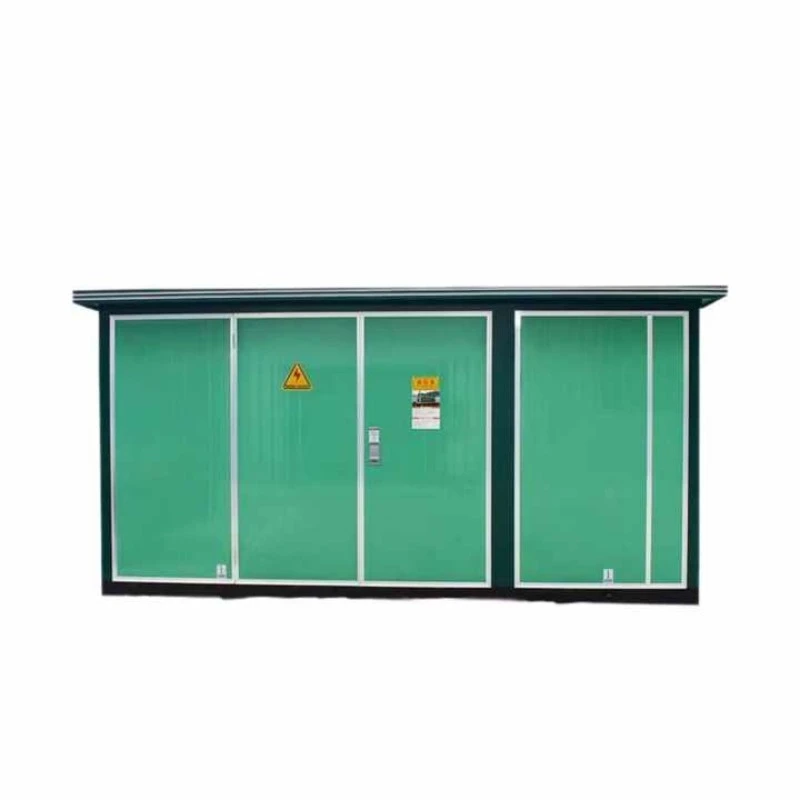

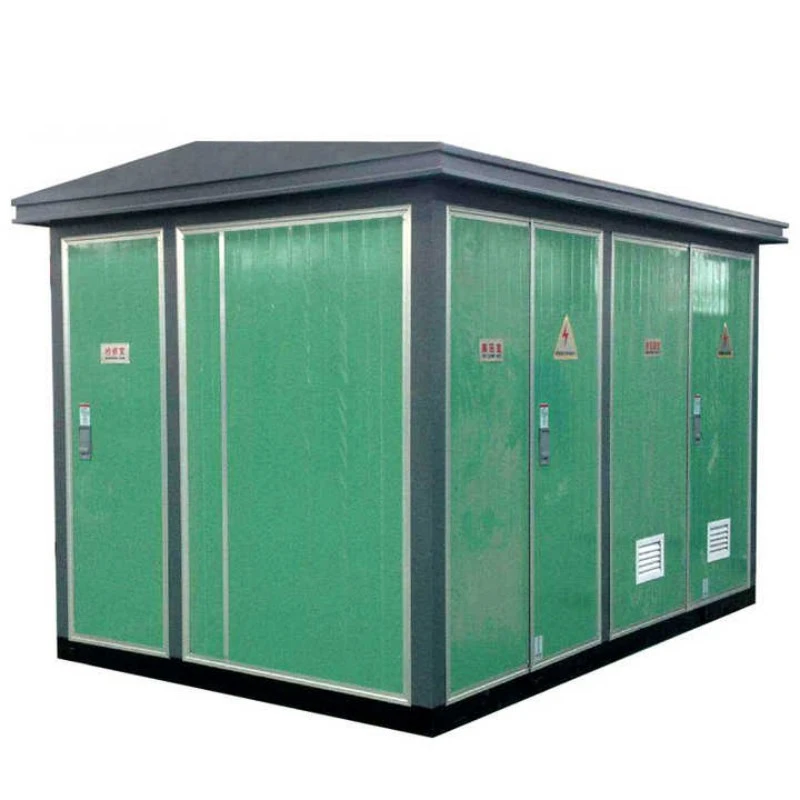

Pencawang Jenis Eropah Berbungkus Kuasa Angin

Pencawang jenis Eropah Berpakej Kuasa Angin ialah unit penukaran kuasa padat yang dipasang di kilang yang direka khusus untuk mengumpul elektrik voltan sederhana daripada satu atau berbilang turbin angin, menurunkannya (atau menaik) ke tahap serasi grid, dan melindungi kedua-dua turbin dan rangkaian utiliti daripada kerosakan elektrik.

Tidak seperti pencawang kotak generik, unit ini dibina khas untuk permintaan unik penjanaan angin:

● Toleransi getaran tinggi: Bar bas dalaman yang diperkukuh dan perkakasan anti longgar.

● Penginapan ayunan voltan lebar: Mengendalikan turun naik keluaran daripada 400V (terminal turbin) kepada 35kV (grid pengumpulan).

● Pemantauan jauh sedia: Port SCADA bersepadu untuk bilik kawalan turbin.

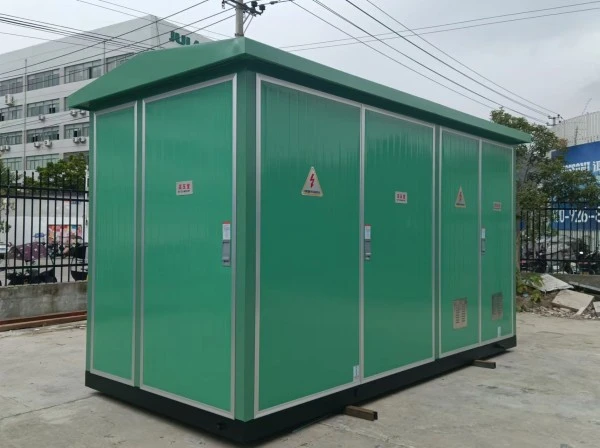

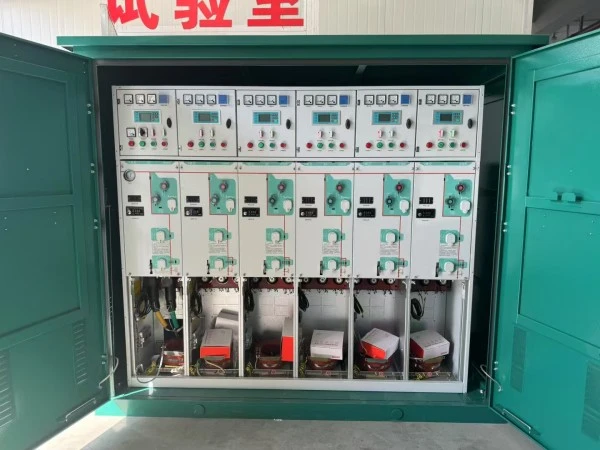

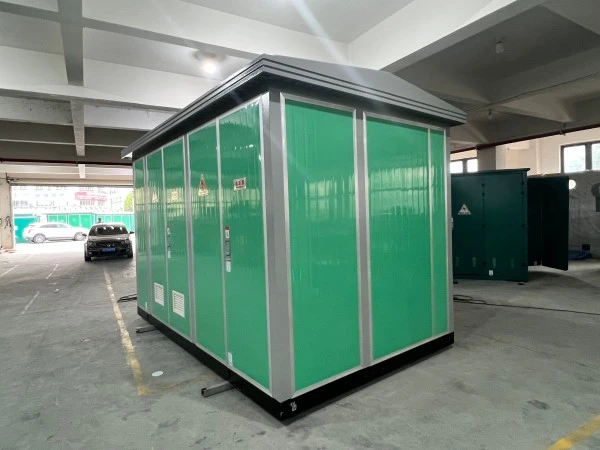

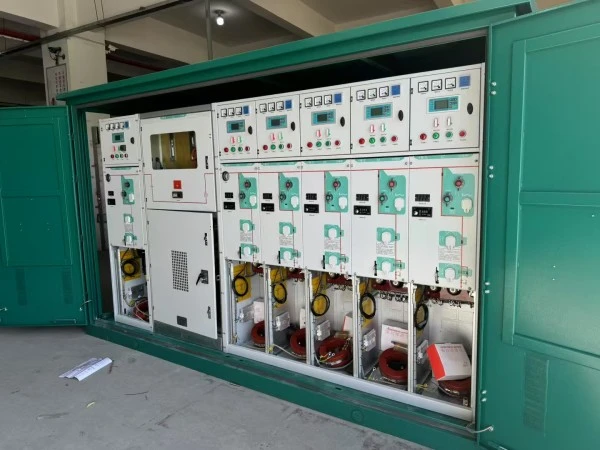

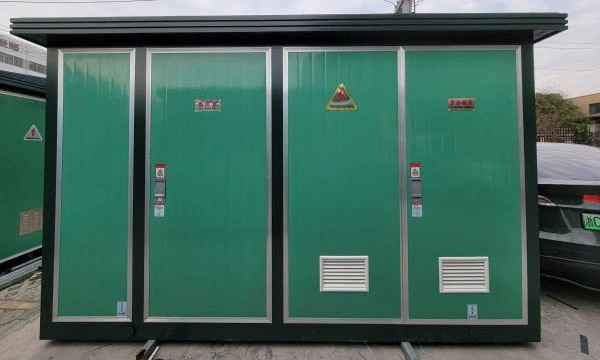

Dari segi fizikal, Pencawang jenis Eropah Pakej kuasa Angin mengekalkan seni bina tiga petak Eropah klasik (sebelah HV, pengubah, sisi LV) tetapi menambah ciri khusus angin: geganti perlindungan antara muka khusus, terminal penapisan harmonik dan kandang kalis cuaca yang dinilai untuk semburan garam pantai.

Apa yang Boleh Dilakukan?

Fungsi utama: Bertindak sebagai antara muka elektrik antara penjana turbin angin dan rangkaian pengumpulan voltan sederhana.

Empat pekerjaan teras:

1. Transformasi voltan:Menukar voltan keluaran turbin (biasanya 690V) kepada voltan grid pengumpulan (10kV–35kV) menggunakan pengubah injak yang terletak di dalam unit.

2. Pengasingan kesalahan:Memutuskan sambungan turbin secara automatik jika parameter grid (voltan, kekerapan) hanyut di luar had yang dibenarkan, melindungi kedua-dua aset.

3. Penyaman kualiti kuasa:Menyediakan pembumian, penangkap lonjakan dan titik penapisan untuk mengurangkan harmonik yang dihasilkan oleh pemacu frekuensi berubah-ubah di dalam turbin.

4. Pemeteran tenaga & pemantauan:Menempatkan CT dan PT gred utiliti untuk pengukuran tarif suapan dan penjejakan prestasi jauh.

Oleh kerana Pencawang jenis Eropah Pakej kuasa Angin tiba dengan pra-wayar dan diuji sepenuhnya, pemaju ladang angin mengelakkan pemasangan elektrik di tapak selama berbulan-bulan. Satu unit berfungsi sama ada satu turbin besar (2MW–6MW) atau sekumpulan kecil turbin yang lebih kecil dalam konfigurasi "rantai daisy".

Parameter Produk

Di bawah ialah spesifikasi teknikal standard untuk Pencawang jenis Eropah Berpakej kuasa angin daripada Lugao Power. Penilaian tersuai tersedia atas permintaan.

Ciri Produk Dan Aplikasi

S1: Apakah yang menjadikan Pencawang Jenis Eropah Berbungkus Kuasa Angin berbeza daripada pencawang Eropah standard?

A: Tiga ciri khusus angin. Pertama, pengubah di dalam Pencawang jenis Eropah Berpakej kuasa angin direka untuk aliran kuasa dua arah dan turun naik voltan yang kerap—turbin naik dan turun sentiasa. Kedua, petak LV termasuk geganti perlindungan antara muka grid khusus yang bergerak dalam 100ms jika voltan grid atau frekuensi hanyut, seperti yang diperlukan oleh piawaian antara sambungan utiliti (cth., IEEE 1547, IEC 61727). Ketiga, keseluruhan kandang menggunakan pelekap anti-getaran pada semua sesentuh elektrik; unit standard akan melihat skru longgar selepas enam bulan berhampiran turbin.

S2: Bagaimanakah unit ini mengendalikan serangan kilat yang biasa berlaku di ladang angin terbuka?

J: Setiap Pencawang jenis Eropah Pakej kuasa Angin dilengkapi dengan penangkap lonjakan Jenis 1+2 pada kedua-dua sisi HV dan LV (kapasiti nyahcas 25kA setiap tiang). Selain itu, tangki pengubah mempunyai lug pembumian terus bersaiz untuk kabel tembaga 120mm². Dalam ujian kilang kami, kami mensimulasikan impuls kilat 10/350μs sehingga 100kA tanpa kilatan dalaman.

S3: Bolehkah pencawang ini digunakan untuk angin darat dan luar pesisir?

A: Onshore—sama sekali. Untuk luar pesisir, kami menawarkan versi dinaik taraf yang dipanggil "Pakej Luar Pesisir." Pencawang jenis Eropah Berpakej Kuasa Angin standard mempunyai penarafan IP54, sesuai untuk zon pesisir pantai. Untuk luar pesisir (pada platform turbin atau asas jaket), kami menaik taraf kepada IP66, menggunakan salutan gred marin C5-M (tebal lebih 400μm), dan menggantikan semua bolt keluli standard dengan keluli tahan karat 316L. Minyak pengubah digantikan dengan ester semula jadi (biodegradasi) untuk memenuhi peraturan alam sekitar.

S4: Apakah senario aplikasi yang paling biasa untuk unit ini?

A: Empat aplikasi utama:

Butiran Pengeluaran

Cara Kuasa Lugao Membina Pencawang Jenis Eropah Berbungkus Kuasa Angin yang Lebih Baik

Butiran 1: Kejuruteraan Anti-Getaran

Kebanyakan kegagalan pencawang di ladang angin berpunca daripada sambungan yang longgar daripada ayunan turbin berterusan (0.5–2 Hz). Penyelesaian kami: setiap sambungan busbar menggunakan spring cakera Belleville di bawah kepala bolt, mengekalkan daya pengapit walaupun komponen bergetar. Blok terminal adalah jenis pengapit sangkar (bukan pengapit skru). Ikatan kabel dalaman digantikan dengan tali pengunci keluli tahan karat. Keputusan: selepas 5,000 jam getaran simulasi (2g, 5–200Hz sapuan), pengekalan tork kekal >90% daripada nilai awal.

Butiran 2: Reka Bentuk Transformer untuk Kitaran Tugas Angin

Transformer pengedaran standard melihat beban yang stabil. Transformer angin melihat ayunan pantas dari 0% hingga 110% dalam masa kurang dari 10 saat. kamiKuasa angin Pembungkusan jenis Eropah Pencawangmenggunakan teras kekuatan litar pintas tinggi dengan tekanan pengapit paksi 4.5 MPa (berbanding standard industri 2.5 MPa). Penggulungan adalah konduktor transpos berterusan (CTC) dan bukannya berbilang helai selari, menghapuskan kehilangan arus yang beredar semasa beban tidak seimbang. Kami juga menambah penderia suhu gentian optik yang dibenamkan terus dalam belitan LV—bukan hanya termometer minyak teratas—memberi data tempat liputan masa nyata kepada pengawal turbin.

Butiran 3: Perlindungan Kakisan Melangkaui Cat

Ladang angin terletak dalam persekitaran Kelas C3 (dalam) hingga C5-M (luar pesisir). Salutan serbuk standard gagal pada bahagian tepi yang dipotong. Proses kami:

1. Pengedap tepi: Setiap tepi potong laser menerima manik pengedap tepi epoksi sebelum mengecat.

2. Primer yang kaya dengan zink: 80μm daripada 95% primer epoksi habuk zink (perlindungan korban).

3. Lapisan pertengahan: 100μm epoksi binaan tinggi.

4. Topcoat: 80μm poliuretana (RAL 7035 kelabu muda, atau tersuai).

Jumlah DFT (ketebalan filem kering) = minimum 260μm. Semburan garam diuji hingga 1,500 jam tanpa rayapan (ASTM B117).

Kelebihan Kami berbanding Pesaing

Mengapa Memilih Kuasa Lugao untuk Pencawang Kuasa Angin?

10+ Tahun Pembuatan Peralatan Kuasa

Pasukan Kejuruteraan Transformer dan MV Switchgear yang berdedikasi

Penyelesaian Pencawang Kuasa Angin daripada 1MVA hingga 8MVA

Ujian Kilang Sebelum Penghantaran

Reka Bentuk Tersuai untuk Projek Angin Pesisir dan Pantai

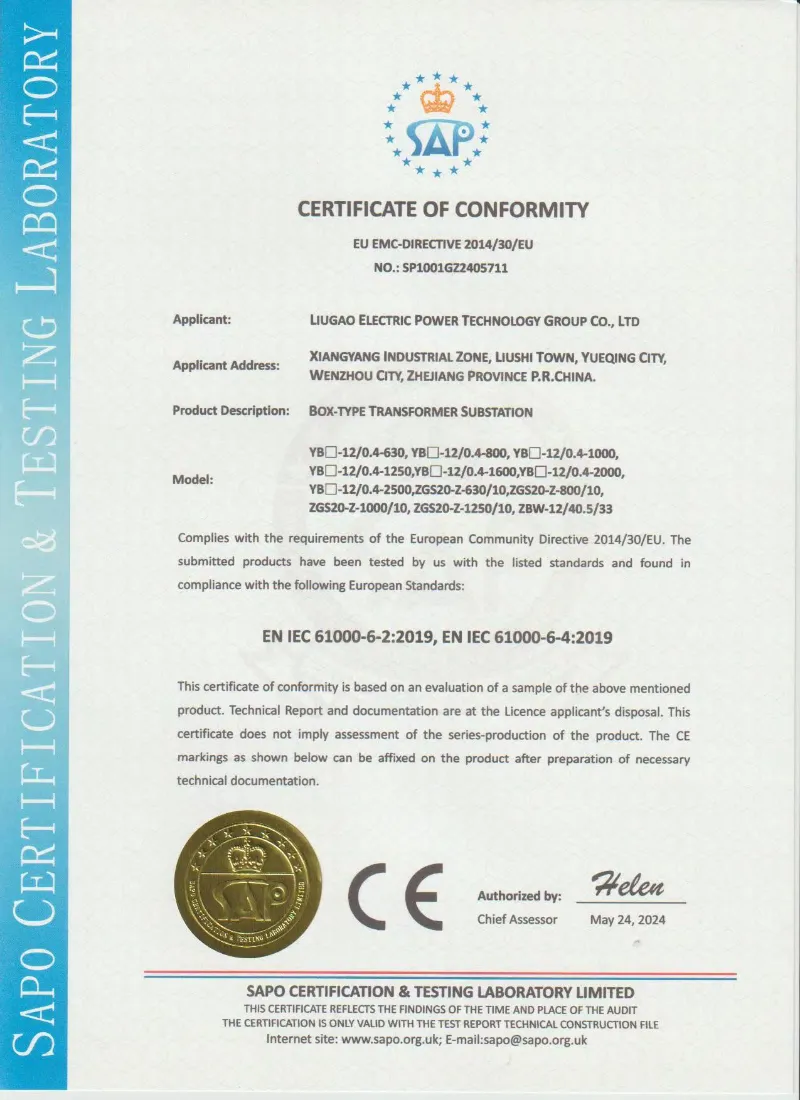

Pembuatan dan Pengujian Mematuhi IEC
