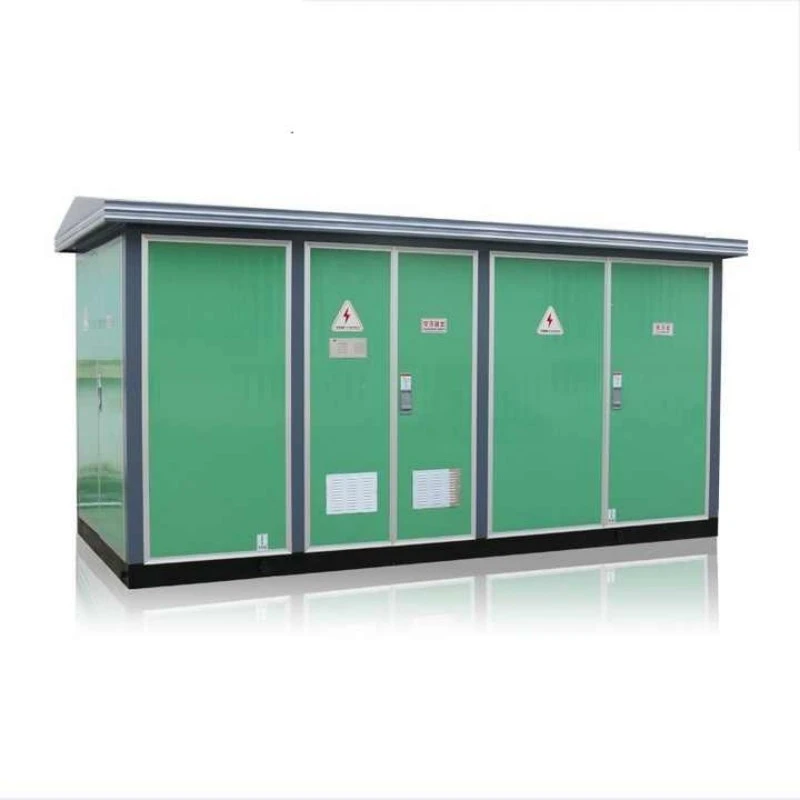

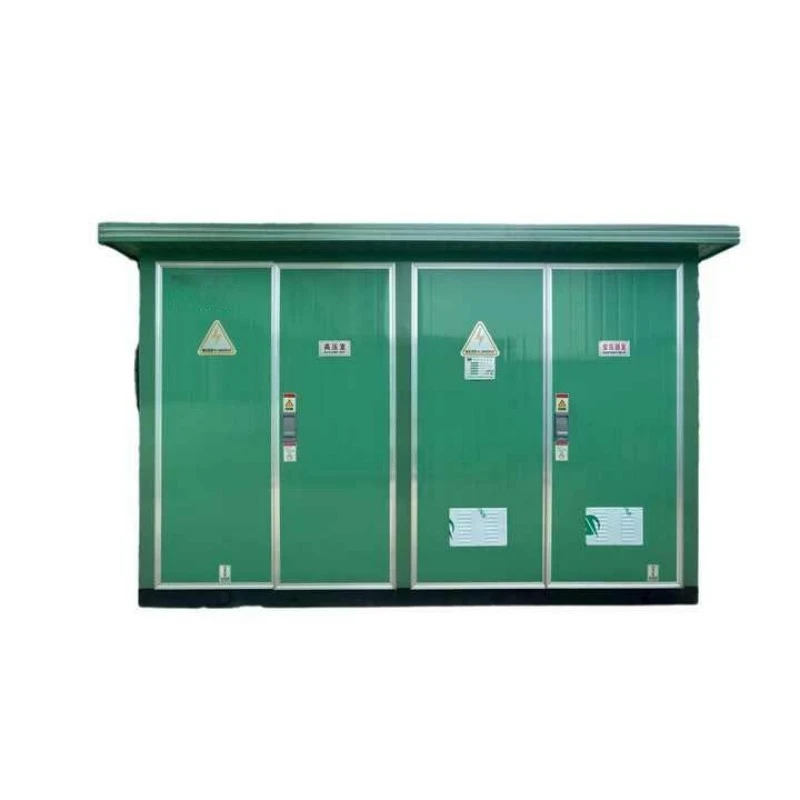

Pencawang Jenis Eropah Kompak pasang siap

Pencawang jenis Eropah Kompak Pasang siap ialah unit pengagihan kuasa tertutup tiga ruang yang dipasang di kilang yang direka untuk menerima, mengubah dan mengagihkan elektrik voltan sederhana kepada beban voltan rendah. Tidak seperti pencawang binaan konkrit tradisional yang memerlukan pembinaan selama berminggu-minggu di tapak, unit ini sedia untuk disambungkan.

Apa itu?

Pencawang Prefabricated Compact European type (juga dikenali sebagai aPencawang kotak Eropah) terdiri daripada tiga petak berasingan yang berbeza:

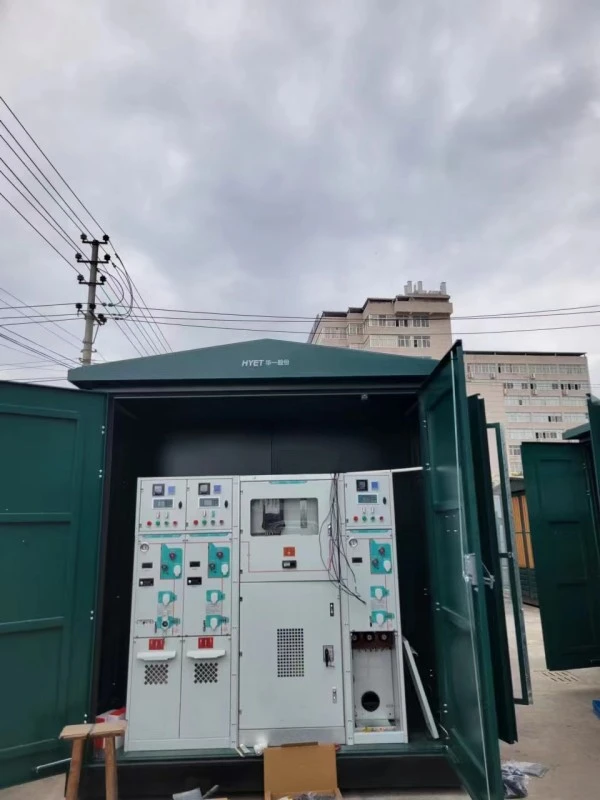

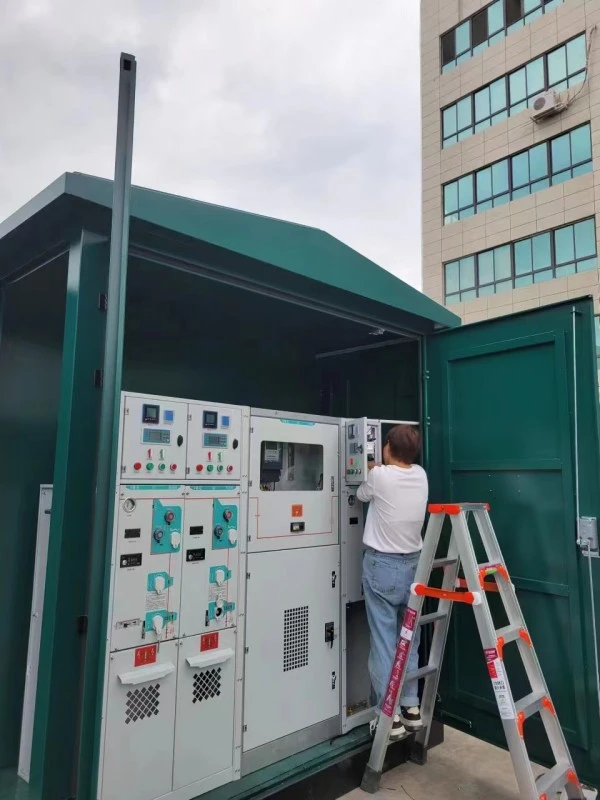

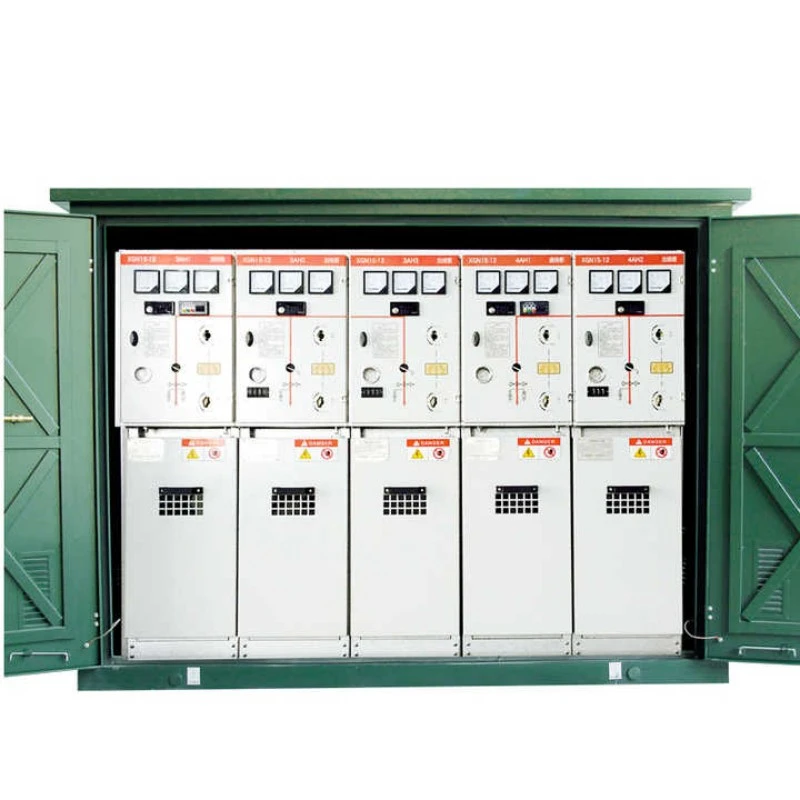

1. Petak voltan tinggi (HV): Peralatan suis rumah, geganti perlindungan dan peranti pemeteran.

2. Petak pengubah: Mengandungi pengubah terendam minyak atau jenis kering.

3. Petak voltan rendah (LV): Mengandungi panel agihan, pemutus litar dan penyuap keluar.

Ketiga-tiga ruang ini disusun dalam bentuk "I" atau "II" dalam satu kepungan keluli tahan cuaca atau komposit tunggal. Setiap petak dipisahkan secara fizikal oleh sekatan logam untuk mengelakkan penyebaran sesar.

Apa yang boleh dilakukannya?

Peralatan ini melaksanakan tiga fungsi teras:

1. Penukaran voltan injak turun: Menukar voltan sederhana masuk (6kV, 10kV, 20kV, 35kV) kepada voltan rendah yang boleh digunakan (400V, 230V).

2. Perlindungan dan pengasingan: Mengasingkan litar rosak secara automatik melalui fius atau pemutus litar, melindungi aset hiliran.

3. Pengurusan beban: Mengagihkan kuasa kepada berbilang litar keluar, membolehkan pensuisan terpilih, pemeteran dan pemantauan.

Oleh kerana Pencawang jenis Eropah Kompak Pasang siap diprawayarkan dan diuji di kilang, ia menghapuskan ralat pendawaian yang kompleks di tapak. Ia berfungsi sebagai pusat saraf untuk pengagihan kuasa terakhir di blok kediaman, kilang, ladang solar dan stesen pengecasan EV.

Kelebihan Produk

Apabila anda memilih Pencawang jenis Eropah Kompak Pasang siap daripada Lugao Power, anda memperoleh lima kelebihan daya saing yang berbeza berbanding pencawang konvensional dan alternatif jenis Amerika.

Kelebihan 1: Keselamatan Kakitangan Unggul

Reka bentuk "berpetak" tiga petak adalah ciri khas mana-mana Pencawang jenis Eropah Kompak Pasang Siap tulen. Setiap bahagian bersambung sepenuhnya dengan interlock mekanikal dan elektrik. Sebagai contoh, pintu LV tidak boleh dibuka melainkan pemutus utama DIMATIKAN; pintu HV tidak boleh dibuka melainkan suis pembumian TUTUP. Logik keselamatan berurutan ini menghalang pendedahan langsung hadapan, secara drastik mengurangkan risiko denyar arka untuk pengendali. Pencawang jenis Amerika, sebaliknya, sering mendedahkan bahagian hidup semasa penggantian fius.

Kelebihan 2: Keupayaan Bekalan Kuasa Tidak Terganggu

Tidak seperti unit jenis Amerika yang menggantikan fius memerlukan penyahtenagaan keseluruhan transformer, Pencawang Jenis Eropah Kompak Pasang Siap kami membenarkan penyelenggaraan bebas. Anda boleh membuka petak LV untuk bacaan meter sementara bahagian HV kekal hidup. Versi yang lebih maju boleh memuatkan RMU penukar gelung (Unit Utama Cincin), membolehkan konfigurasi "dua masuk, dua keluar" yang mengekalkan kuasa kepada pelanggan hiliran walaupun semasa kerosakan huluan. Ini menjadikannya amat diperlukan untuk hospital dan pusat data.

Kelebihan 3: Pengurusan Terma Cemerlang

Setiap petak pengubah mempunyai pengudaraan paksa (kipas kawalan termostatik automatik) serta louvers perolakan semula jadi. Pemisahan fizikal bermakna haba yang dijana oleh pengubah tidak menjejaskan geganti elektronik sensitif dalam petak HV. Ujian kami menunjukkan suhu dalaman kekal 15–20°C lebih rendah daripada reka bentuk tidak bersegmen semasa beban puncak musim panas, memanjangkan hayat penebat secara langsung.

Kelebihan 4: Kebolehsuaian Alam Sekitar yang melampau

Dibina pada tahap minimum IP54 (ketat habuk dan terlindung daripada pancutan air), kandang ini tahan semburan garam, ribut pasir dan hujan lebat. Jurang udara 40mm serta pemanas anti-kondensasi menghalang kelembapan dalaman. Julat operasi: -40°C hingga +55°C. Kekukuhan inilah sebabnya Pencawang jenis Eropah Kompak Pasang Siap menjadi pilihan lalai untuk ladang angin pantai dan projek suria padang pasir.

Kelebihan 5: Jumlah Kos Pemilikan (TCO) yang lebih rendah

Harga pembelian awal mungkin 15–20% lebih tinggi daripada unit jenis Amerika yang setanding, tetapi TCO lebih 20 tahun adalah 30% lebih rendah. kenapa? Unit jenis Eropah mempunyai komponen modular yang boleh diganti (anda hanya menukar fius yang rosak, bukan keseluruhan bar bas). Tangki penahan minyak menghalang denda pencemaran tanah. Kerja sivil minimum (hanya alas konkrit rata) berbanding membina bilik konkrit menjimatkan $5,000–$10,000 seunit dalam kerja pemasangan.

Ciri-ciri Produk

Berikut ialah ciri kejuruteraan khusus Pencawang jenis Eropah Kompak Pasang siap kami:

Butiran Pengeluaran

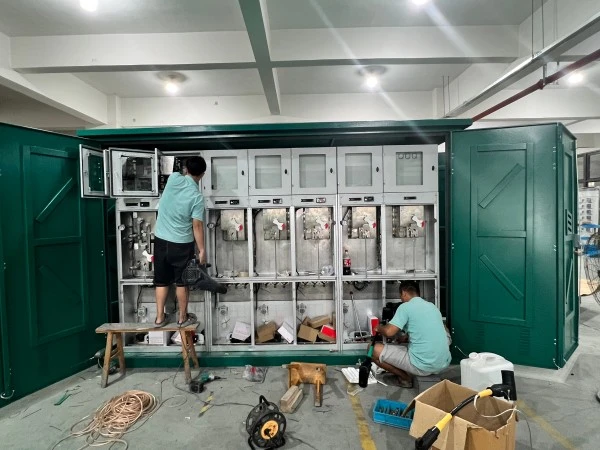

Lugao Power mengeluarkan setiap Pencawang jenis Eropah Kompak Pasang siap di kilang 25,000m² yang diperakui ISO 9001 kami. Di bawah adalah butiran pengeluaran utama yang membezakan kualiti kami.

Pemilihan Bahan

Keluli: Keluli tergalvani DX51D+Z275 yang diimport, digunting dan dibengkokkan pada penebuk turet CNC (toleransi ±0.2mm).

GRP (Glass Reinforced Polyester): Ditawarkan untuk tempahan pantai – kakisan sifar, tetapi kos yang lebih tinggi. Kelas kalis api VO (UL94).

Teras Pengubah: Logam amorf atau keluli silikon CRGO (gred M5, ketebalan 0.23mm). Kehilangan tanpa beban dikurangkan sebanyak 70% berbanding keluli standard.

Proses Perhimpunan

Fabrikasi petak: Jig kimpalan berasingan untuk bahagian HV, Transformer dan LV. Setiap petak diuji kebocoran dengan larutan sabun (untuk pembendungan minyak).

Pengecatan: Prarawatan (penyahgrasan, pemfosfan) → Primer epoksi (80μm) → Lapisan atas poliester (70μm). Ujian semburan garam: 720 jam tanpa menjalar.

Pendawaian dalaman: Bebas halogen, kabel tembaga berkadar 90°C, dikelim dengan cetakan hex (ujian tarik keluar >200N). Semua terminal dilabelkan dengan penanda pengecutan haba.

Pemasangan pengubah: Transformer berisi minyak menjalani pengeringan vakum (sisa kelembapan <0.5%). Transformer jenis kering diresapi di bawah tekanan vakum (VPI) dua kali.

Pemeriksaan Kawalan Kualiti

1. Ujian dielektrik: 28kV/1min untuk bahagian HV; 3kV/1min untuk bahagian LV.

2. Larian haba: Beban penuh pada 40°C ambien selama 8 jam; kenaikan suhu dipantau oleh 12 penderia PT100.

3. Ujian IP: Kebuk habuk selama 8 jam, diikuti dengan ujian pancutan air (muncung 12.5mm pada 100 liter/min).

4. Ujian saling kunci berfungsi: 50 kitaran buka-tutup pada setiap suis.

Pilihan Penyesuaian

1. Warna: standard RAL 7035 (kelabu muda); sebarang kod RAL atas permintaan (+15 hari masa utama).

2. Kemasukan kabel: Bawah (melalui alas tiang) atau sisi (plat kelenjar).

3. Ciri pintar: Pemantauan jauh berdaya IoT (semasa, voltan, suhu, status pintu) melalui 4G/WiFi.

Pembungkusan, Penghantaran, Waranti

Pembungkusan & Penghantaran

Setiap Pencawang jenis Eropah Kompak Pasang siap dinaikkan menggunakan empat lug angkat terbina dalam (diuji kepada 2× berat kasar). Prosedur pembungkusan:

● Dalaman: Pek desiccant gel silika (2kg) diletakkan di dalam setiap petak untuk menyerap lembapan transit.

● Kemasukan kabel: Dimeterai dengan penutup plastik dan pita pemvulkanan sendiri.

● Bahagian Luar: Dibalut regangan dengan filem VCI (Vapor Corrosion Inhibitor), kemudian ditutup dengan terpal kalis air tugas berat.

● Peti: Diikat pada gelincir penghantaran keluli (ketinggian 1200mm untuk poket forklift). Pelindung sudut dan jalur pengikat.

Masa utama: 25 hari bekerja untuk unit 630kVA standard; 35 hari untuk pesanan tersuai (termasuk pemeteran pintar).

Waranti & Selepas Jualan

Tempoh waranti: 12 bulan dari tarikh pentauliahan atau 14 bulan dari penghantaran (mana-mana dahulu).

Liputan: Semua kecacatan pembuatan dalam bahan atau mutu kerja. Tidak melindungi kerosakan akibat kilat, banjir, beban berlebihan melebihi papan nama atau pengubahsuaian tanpa kebenaran.
