Pencawang Jenis Kotak Luaran Pasang Siap Pintar

Apakah Peralatan Ini?

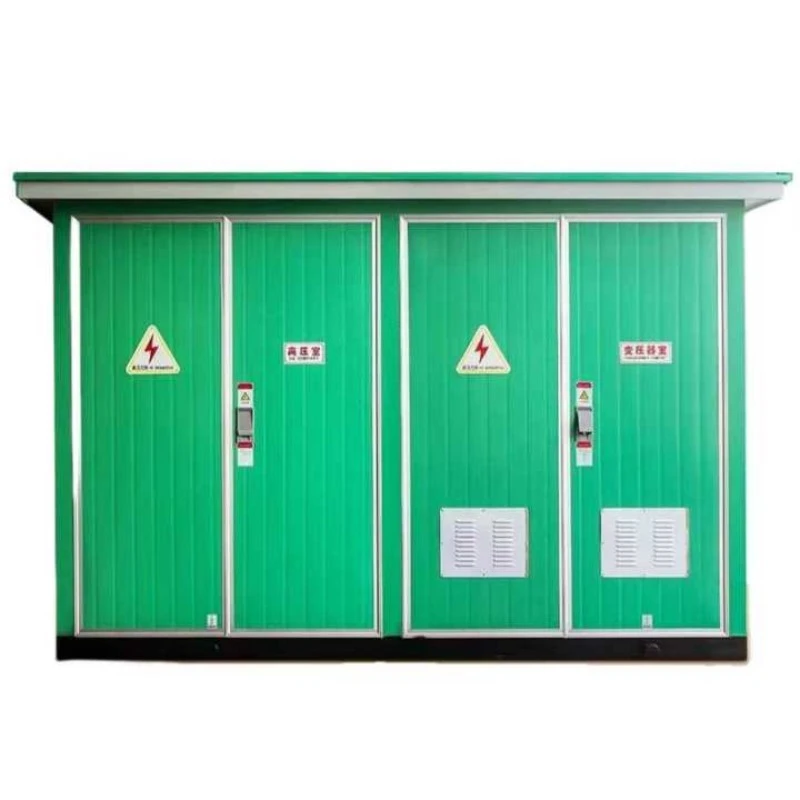

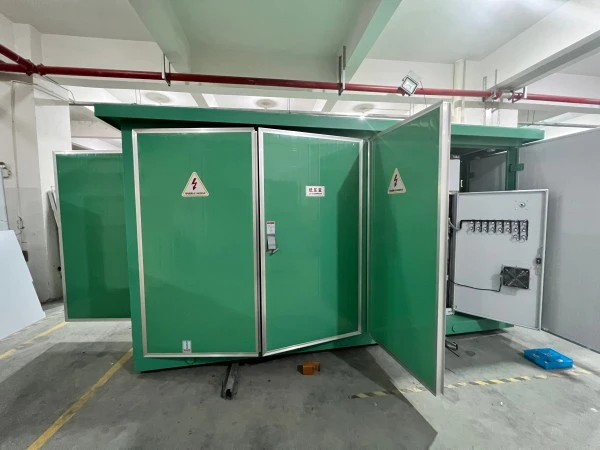

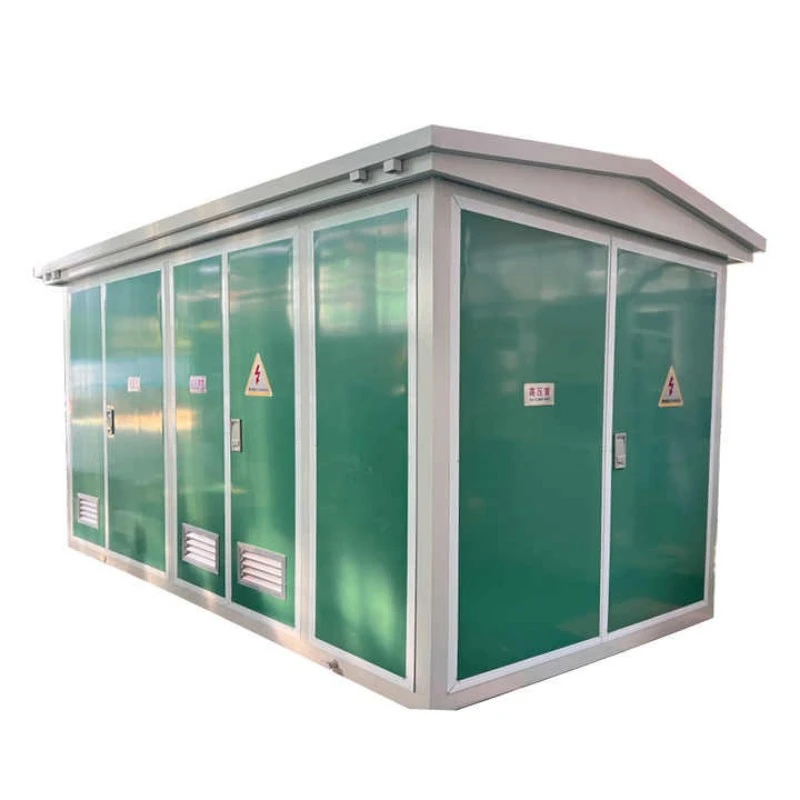

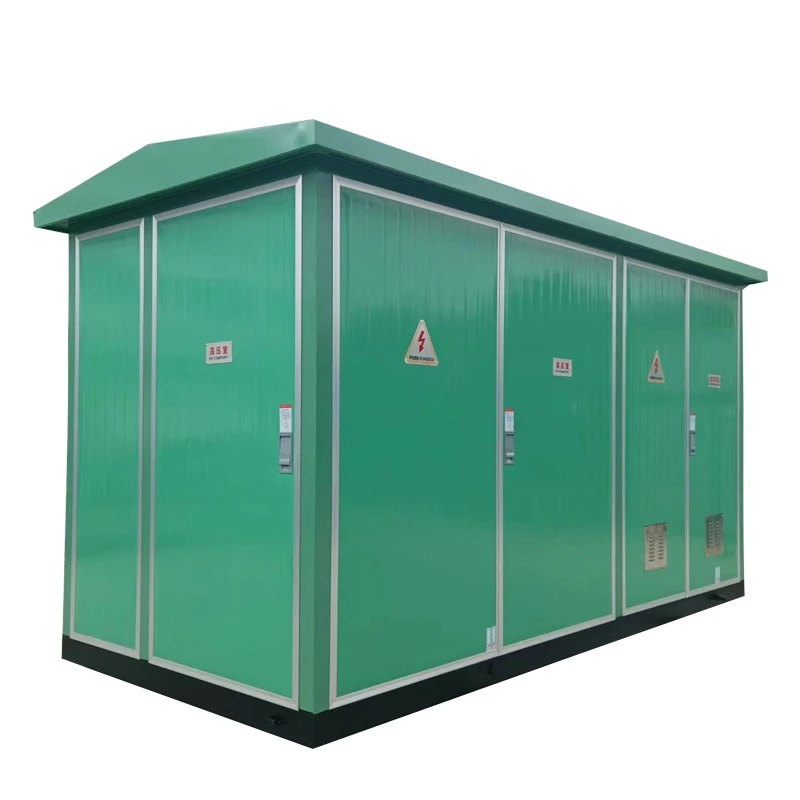

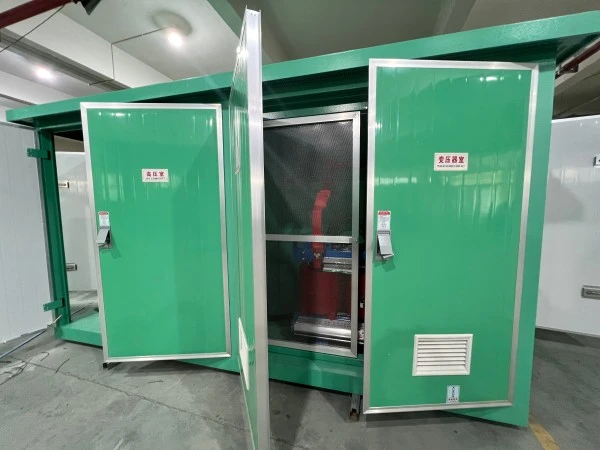

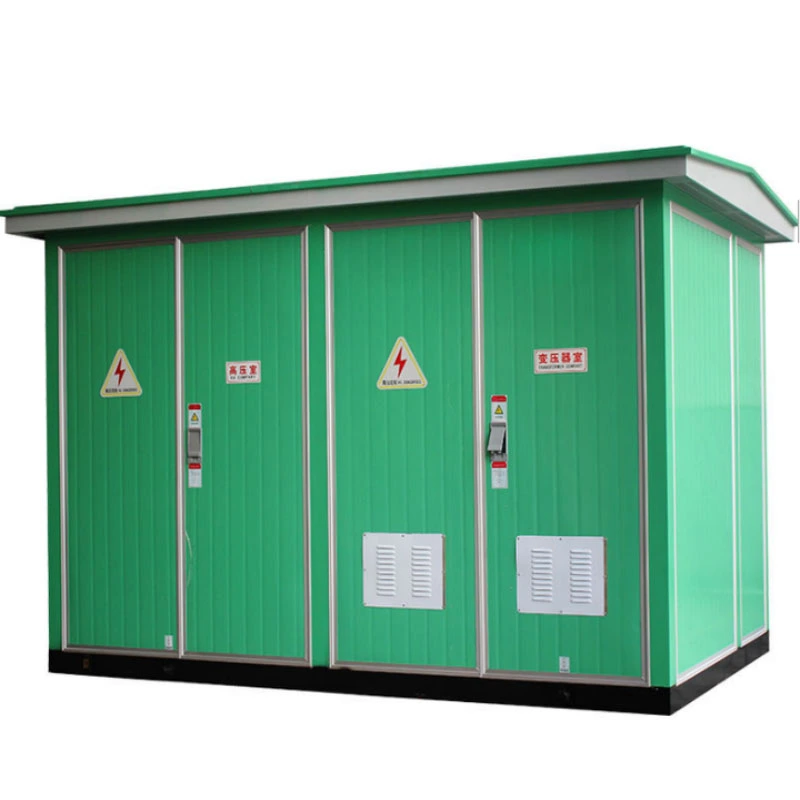

Pencawang Jenis Kotak Luaran Reka Bentuk Pintar YB-24 ialah unit pengagihan kuasa padat yang dipasang di kilang yang menyepadukanalat suis voltan tinggi, pengubah kuasa dan peralatan pengagihan voltan rendah ke dalam satu kepungan kalis cuaca. Ia tergolong dalam keluarga pencawang pasang siap, juga dikenali sebagai "pencawang padat" atau "pencawang berbungkus."

Pecahan Kod Model:

YB — Pencawang Jenis Kotak pasang siap

24 — Kod siri reka bentuk, mewakili kawalan pintar dan konfigurasi modular

Apa yang ia lakukan?

Fungsi teras peralatan ini adalah untuk menerima tenaga elektrik voltan tinggi (biasanya 10kV atau 35kV), menurunkannya kepada voltan rendah (400V/380V) melalui pengubah bersepadu, dan mengedarkannya dengan selamat kepada beban pengguna akhir seperti komuniti kediaman, plaza komersial, kilang atau stesen pengecasan EV.

Tidak seperti pencawang binaan awam tradisional, YB-24 tidak memerlukan pemasangan komponen individu di tapak. Ia adalah pra-wayar sepenuhnya, pra-ujian, dan dihantar sebagai satu unit. Ia menggunakan pengubah jenis kering bebas minyak atau boleh terbiodegradasi berisi minyak (pilihan) dan bergantung pada penyejukan udara semula jadi atau paksa. Sistem kawalan pintar membolehkan pemerolehan data jauh, penggera kerosakan dan pensuisan automatik, menjadikannya sesuai untuk aplikasi grid pintar.

Kelebihan Produk

Pencawang Jenis Kotak Luaran Reka Bentuk Pintar YB-24 menawarkan kelebihan yang jelas berbanding pencawang tradisional:

1. Penjimatan Ruang & Pemasangan Pantas

Menduduki hanya 40% daripada tapak pencawang awam konvensional

Boleh dipasang pada pad konkrit ringkas dalam masa 2-3 hari

Tidak memerlukan bilik peralatan berasingan atau aci pengudaraan

2. Kecerdasan Tinggi

Standard dilengkapi dengan RTU (Unit Terminal Jauh)

Menyokong komunikasi 4G/5G atau gentian

Pemantauan masa nyata voltan, arus, faktor kuasa, suhu dan status pintu

Perjalanan jauh/dekat dan pelarasan parameter

3. Keselamatan & Perlindungan Alam Sekitar

Reka bentuk bebas minyak pilihan (pengubah jenis kering)

Petak voltan tinggi tahan arka

Penarafan perlindungan IP54 menghalang kemasukan habuk dan air

Kemasukan kabel dari bawah, menghapuskan bahagian hidup yang terdedah

4. Kitaran Hayat Kos Berkesan

30–40% pelaburan awal lebih rendah daripada pencawang awam

60% pengurangan kos kejuruteraan awam

Kos penyelenggaraan yang lebih rendah disebabkan oleh penggantian komponen modular

5. Kebolehsuaian kepada Persekitaran Yang Keras

Julat suhu operasi: -25°C hingga +55°C

Salutan anti-karat untuk kawasan pantai atau perindustrian

Sistem pemanasan dalaman pilihan untuk kawasan sejuk

Ciri Produk

Aplikasi Produk

Pencawang Jenis Kotak Luaran Reka Bentuk Pintar YB-24 sesuai untuk pelbagai senario di mana penggunaan pantas, jejak kecil dan operasi pintar diperlukan.

Butiran Pengeluaran

1. Pembuatan Kandang

Penebuk, lenturan dan kimpalan CNC untuk ketepatan tinggi

Salutan serbuk dua lapisan (primer kaya zink + lapisan atas poliester) ≥80μm

Ujian semburan garam ≥500 jam

Bumbung dengan cerun 5° untuk mengelakkan genangan air

2. Reka Letak Dalaman

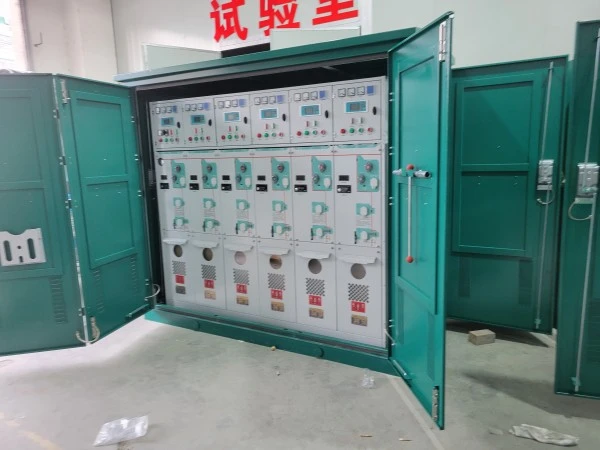

Petak HV: Unit utama gelang SF6 atau suis pemutus beban, penangkap kilat, fius voltan tinggi

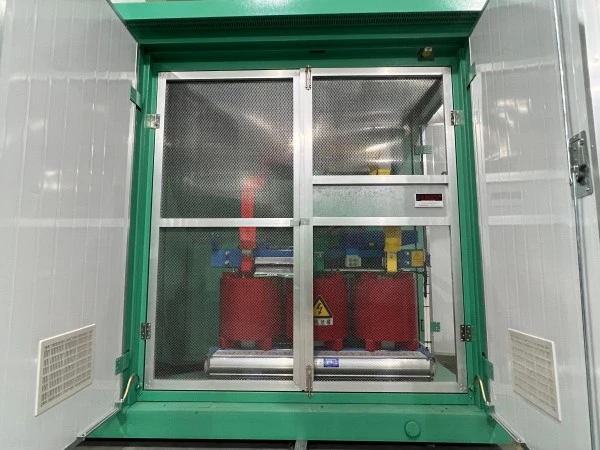

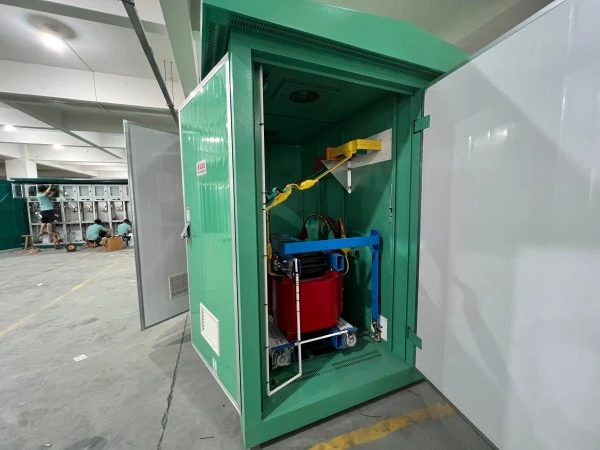

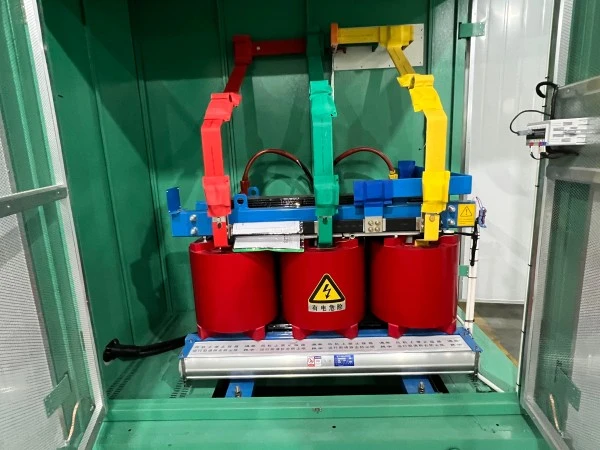

Petak pengubah: Transformer dipasang pada penggelek, panel hadapan boleh tanggal untuk penyelenggaraan yang mudah

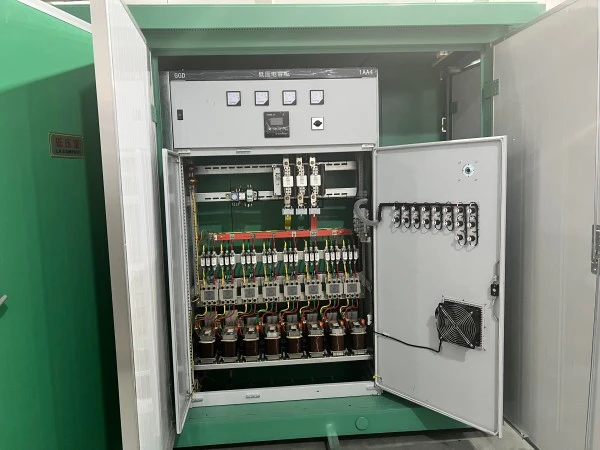

Petak LV: Pemutus utama, pemutus cawangan, bank kapasitor automatik, terminal pemantauan pintar

Semua petak dipisahkan oleh partition logam kalis api (Kelas A)

3. Butiran Sistem Pintar

Pemantauan suhu: Penderia PT100 pada belitan pengubah dan bahagian dalam kepungan

Status pintu: Suis sesentuh magnetik dengan penggera ke awan

Pemeteran tenaga: Meter dwiarah Kelas 1 atau 0.5S

Kawalan jauh: Menyokong IEC 60870-5-101/104, DNP3.0

Kawalan setempat: HMI yang dilindungi kata laluan dengan pengelogan acara

4. Kemasukan Kabel & Pembumian

Kemasukan kabel bawah dengan grommet getah (penarafan IP54 dikekalkan)

Bar bas pembumian kuprum khusus (40×4mm) di semua petak

Rintangan pembumian ≤4Ω

5. Ujian Kualiti Sebelum Penghantaran

Ujian tahan voltan frekuensi kuasa (35kV untuk bahagian HV, 2.5kV untuk bahagian LV)

Nisbah pusingan pengubah dan ujian kehilangan tanpa beban

Ujian komunikasi sistem pintar (ping berterusan 30 minit)

Ujian hujan (simulasi 10mm/min selama 1 jam)

Pembungkusan & Perkhidmatan Selepas Jualan

Pembungkusan

Keseluruhan unit dibalut dengan filem regangan + sudut kadbod beralun

Tapak palet kayu dengan slot forklift

Beg desiccant di dalam kandang untuk mengelakkan kelembapan semasa penghantaran

Semua bukaan luaran dimeterai dengan pita kalis air

Komitmen Perkhidmatan Selepas Jualan

Tempoh Waranti: 12 bulan dari tarikh penghantaran (dilanjutkan kepada 24 atau 36 bulan dengan kontrak perkhidmatan berbayar)

Soalan Lazim (FAQ)

S1: Adakah Pencawang Jenis Kotak Luaran YB-24 Cerdas Prafabrikasi sesuai untuk kawasan pantai dengan kemasinan yang tinggi?

A: Ya. Penutup standard menggunakan salutan serbuk anti-karat dengan ketebalan ≥80μm dan lulus ujian semburan garam 500 jam. Untuk persekitaran yang sangat menghakis (cth., port, loji kimia), kami menawarkan penutup keluli tahan karat 304/316 dan salutan tambahan pada busbar dalaman.

S2: Bolehkah transformer diganti tanpa menggantikan keseluruhan pencawang?

A: Ya. Petak pengubah direka dengan panel sisi boleh tanggal dan rel penggelek. Transformer boleh ditarik keluar dari hadapan atau sisi, dan unit gantian boleh dimasukkan tanpa mengganggu petak HV atau LV. Modulariti ini adalah ciri utama reka bentuk YB-24.

S3: Adakah sistem pintar menyokong sambungan ke sistem SCADA pihak ketiga?

A: Ya. Pengawal standard menyokong Modbus RTU melalui RS485 dan Modbus TCP melalui Ethernet. Ia juga boleh dikonfigurasikan untuk protokol IEC 60870-5-101/104 atau DNP3.0. Kami menyediakan peta daftar lengkap untuk penyepaduan sistem.

S4: Adakah YB-24 dibenarkan diletakkan berhampiran bangunan kediaman mengenai had bunyi?

A: Ya. Dengan pengubah jenis kering, paras hingar ialah ≤55dB pada 1 meter, yang memenuhi had kediaman. Untuk transformer tenggelam minyak, kami menambah pad redaman getaran dan penutup akustik di dalam petak pengubah, mengurangkan hingar kepada ≤48dB.

S5: Apakah masa penghantaran standard?

A: Untuk konfigurasi standard (800kVA atau ke bawah, IP54, kepungan keluli, dengan unit utama cincin), penghantaran adalah 15---20 hari bekerja selepas pengesahan pesanan. Projek tersuai (keluli tahan karat, warna khas, ketinggian tambahan untuk kemasukan talian atas) memerlukan 25---30 hari bekerja.

S6: Apakah jenis pengubah yang tersedia untuk YB-24?

A: YB-24 boleh dikonfigurasikan dengantransformer terendam minyakseperti S13/S20 atau pengubah jenis kering tuang resin epoksi seperti SCB13/SCB14, bergantung pada keperluan projek, persekitaran pemasangan, keperluan keselamatan kebakaran dan piawaian tempatan.
