Penyelesaian Pencawang Jenis Kotak Luaran untuk Loji Kuasa Fotovoltaik Mexico

Penerangan foto di tapak:

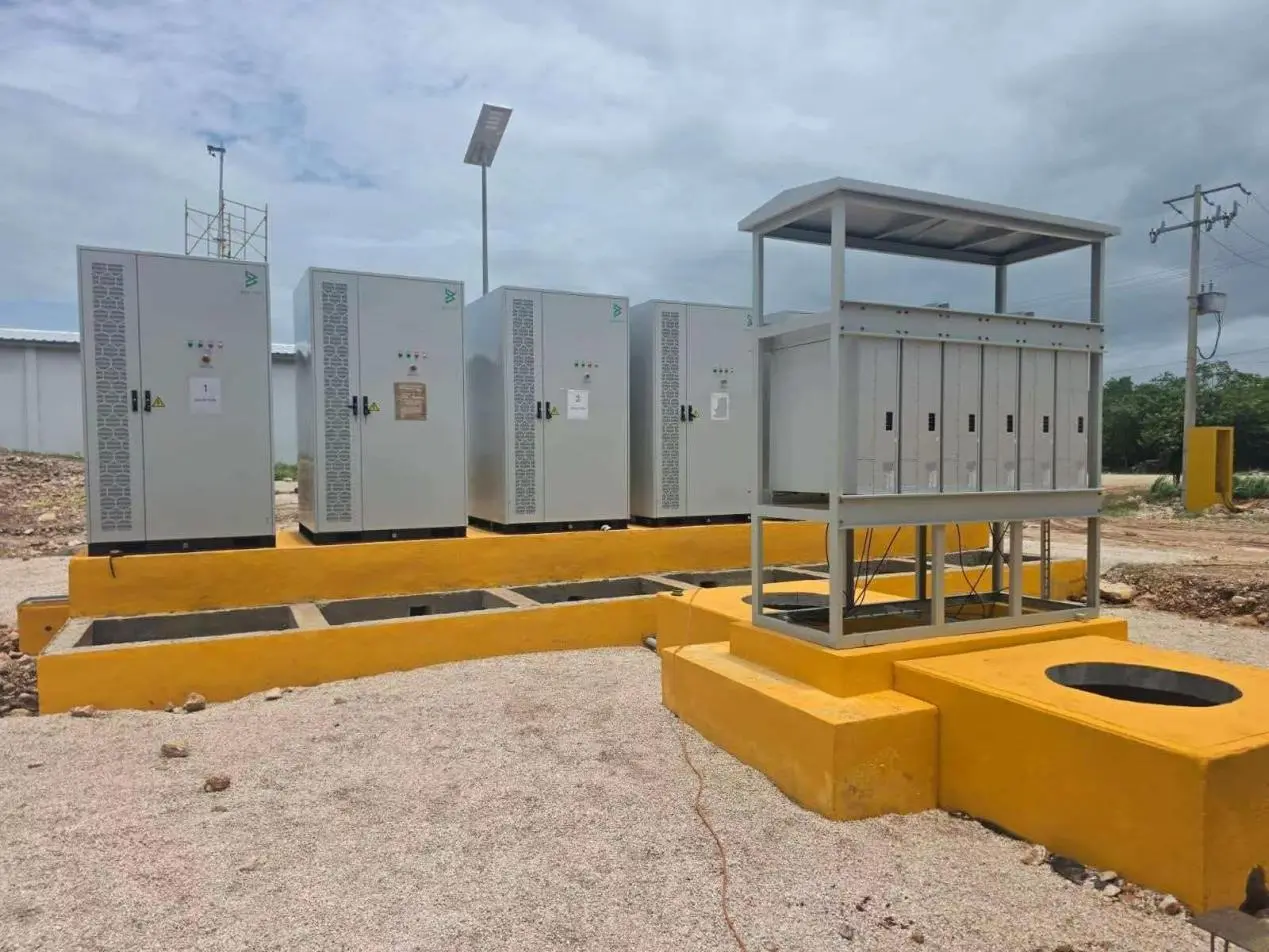

Rajah 1: Konfigurasi bersepadu kabinet kawalan penyongsang dan kabinet penggabung voltan rendah

Di sebelah kiri panel, terdapat empat kabinet kawalan penyongsang fotovoltaik luar bebas; di sebelah kanan, bingkai pengedaran penggabung voltan rendah jenis terbuka yang sepadan dengan kanopi kalis hujan dipasang. Semua peralatan dipasang pada tapak konkrit kuning tinggi, yang menampilkan parit kabel terbina dalam untuk memastikan masuk dan keluar kabel di bahagian bawah, dengan itu menghalang hakisan daripada air hujan dan kelembapan paras tanah.

Kabinet kawalan penyongsang: Kandang perlindungan luar bertaraf IP54 yang menampilkan louvers penyejukan perolakan sisi luas dan penapis habuk, dengan butang operasi bersepadu, penunjuk status dan penggera kerosakan pada panel hadapan. Setiap unit beroperasi secara bebas dalam zon yang ditetapkan, membenarkan penyelenggaraan unit individu tanpa menjejaskan keseluruhan sistem penjanaan kuasa.

Rangka pengedaran voltan rendah: menampilkan reka bentuk bumbung kalis hujan terbuka dengan pelesapan haba semula jadi untuk persekitaran suhu tinggi tropika, dilengkapi dengan enam port keluaran dalaman untuk mengagregat kuasa daripada berbilang penyongsang dan memudahkan pendawaian di tapak. Kemudahan itu termasuk pemantauan berkuasa solar dan tiang lampu yang beroperasi tanpa kuasa sesalur luaran, memenuhi keperluan operasi waktu malam, penyelenggaraan dan pengawasan keselamatan.

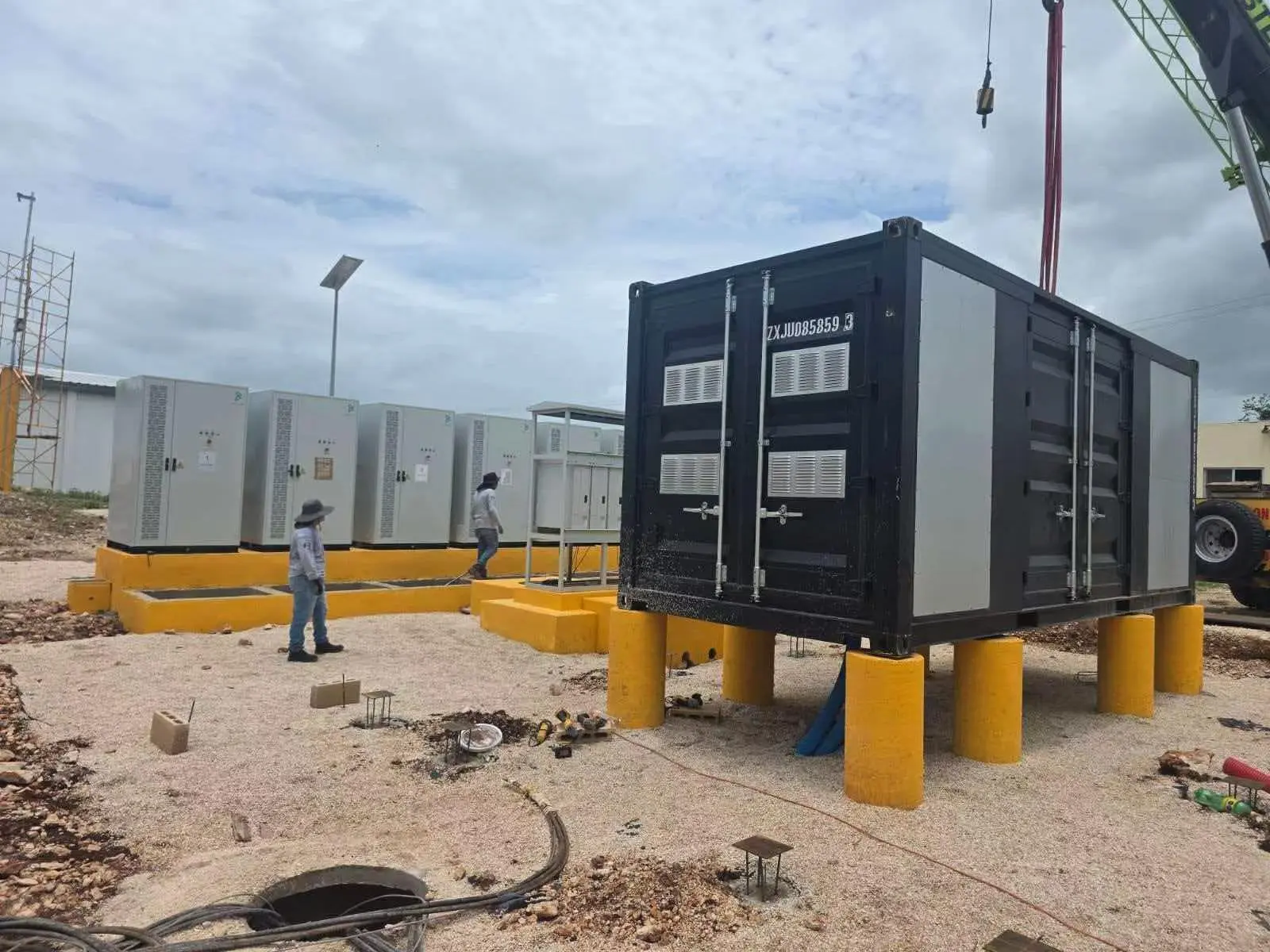

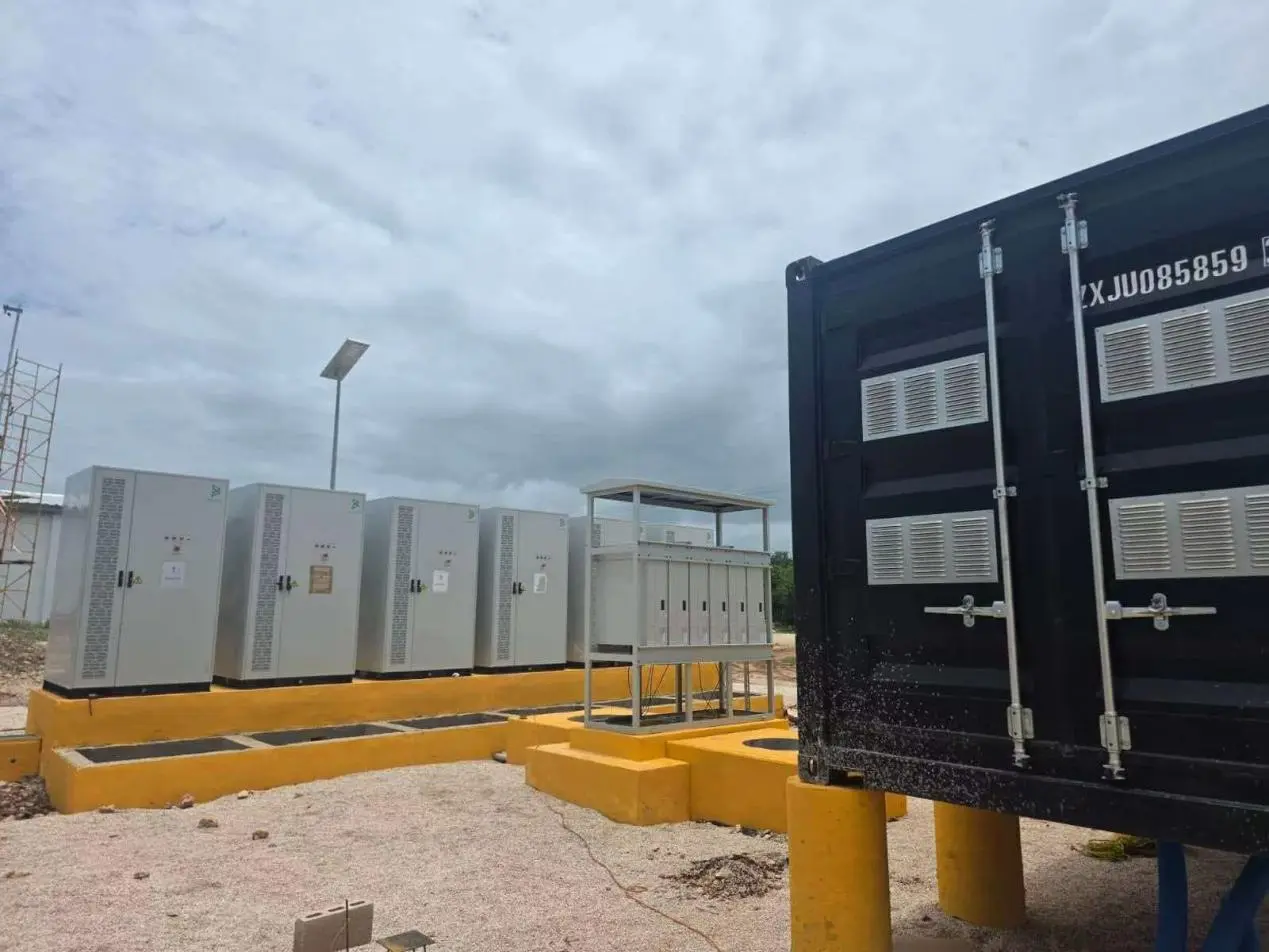

Rajah 2 dan 3: Pencawang kontena tiba di tapak; pemandangan panoramik kawasan pengagihan kuasa yang lengkap

Pencawang kontena hitam bersepadu telah dihantar ke tapak, membentuk sistem pengagihan kuasa fotovoltaik yang lengkap bersama-sama dengan kabinet penyongsang yang dipasang di belakang dan kabinet penggabung. Kedua-dua belah bekas dilengkapi dengan louvers pengudaraan kalis hujan dan mempunyai struktur kalis habuk dan air terbina dalam untuk meningkatkan pelesapan haba dalam persekitaran suhu tinggi. Bekas itu disalut dengan salutan tahan cuaca luar yang memberikan perlindungan terhadap sinaran ultraungu dan kakisan semburan garam, menjadikannya sesuai untuk operasi jangka panjang dalam keadaan udara terbuka di Mexico.

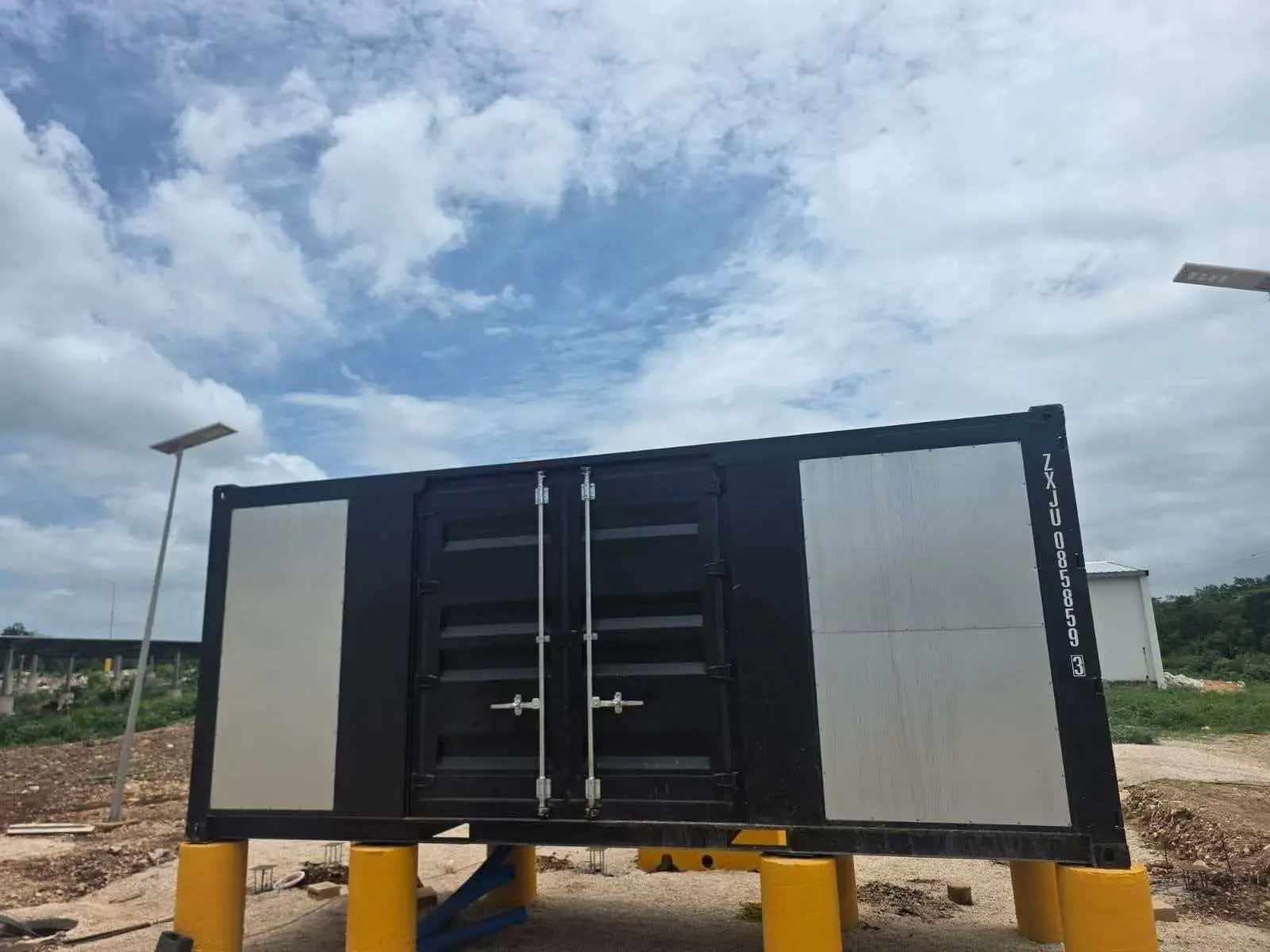

Rajah 4: Kotak bekas berubah menjadi rupa produk

Reka bentuk unit kontena standard dengan saluran akses dwi-pintu dan panel penyelenggaraan sisi untuk servis peralatan dalaman yang mudah; struktur pengudaraan berpetak memastikan pelesapan haba yang optimum sambil menyediakan perlindungan kalis air dan kalis debu, menjadikannya sesuai untuk aplikasi penyambungan berpusat dan penyambungan grid dalam loji kuasa fotovoltaik berskala megawatt.

Kelebihan Pasaran Projek

1. Penghantaran bersepadu pasang siap: Semua peralatan dipasang dan diuji di kilang, dengan ketara mengurangkan masa pembinaan dan pentauliahan di luar negara, memendekkan keseluruhan kitaran penghantaran projek, dan mengurangkan jumlah kos buruh untuk kontraktor am.

2. Keseluruhan rantaian industri mempunyai keupayaan bekalan yang komprehensif, dengan pengubah, kabinet suis, pengubah semasa, geganti perlindungan, dan kabinet penyongsang semuanya dikilangkan secara dalaman di bawah piawaian teknikal bersatu, memastikan perolehan mudah alat ganti dan penyelenggaraan peralatan.

3. Disesuaikan untuk iklim tropika, penyelesaian ini secara khusus mengoptimumkan pengurusan haba, rintangan lembapan dan struktur tahan kakisan yang disesuaikan dengan keadaan panas dan hujan di Amerika Latin, dengan berkesan menangani cabaran operasi biasa seperti penutupan peralatan akibat suhu tinggi dan berkarat di loji kuasa luar.

4. Mematuhi spesifikasi grid tempatan, parameter keseluruhannya memenuhi piawaian elektrik Mexico, membolehkan kelulusan sambungan grid terus oleh syarikat kuasa tempatan, dan menjadikannya sesuai untuk replikasi dan penggunaan dalam projek penyimpanan tenaga fotovoltaik di seluruh Mexico, Amerika Tengah dan rantau Caribbean.

Ringkasan Projek

Projek pencawang pasang siap fotovoltaik bersepadu Mexico dan storan tenaga ini menggunakan penyelesaian pengagihan kuasa modular yang komprehensif yang dioptimumkan khusus untuk iklim tropika, panas dan hujan di rantau ini, yang menampilkan penambahbaikan khusus dalam rintangan kelembapan, pelesapan haba dan perlindungan kakisan. Menggunakan pendekatan pembinaan yang menggabungkan prefabrikasi kilang dengan pemasangan pantas di tapak, ia mencapai integrasi rantaian penuh penyongsangan fotovoltaik, pengumpulan dan pengedaran semasa, dan peningkatan voltan untuk sambungan grid. Penyelesaian itu menunjukkan penyeragaman yang tinggi dan berfungsi sebagai kes penanda aras untuk stesen janakuasa tenaga boleh diperbaharui tropika di Amerika Latin, sesuai untuk promosi kepada PV luar negara dan pelanggan siap guna storan tenaga.
